Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
GXEFM2000
विवरणविसर्जन

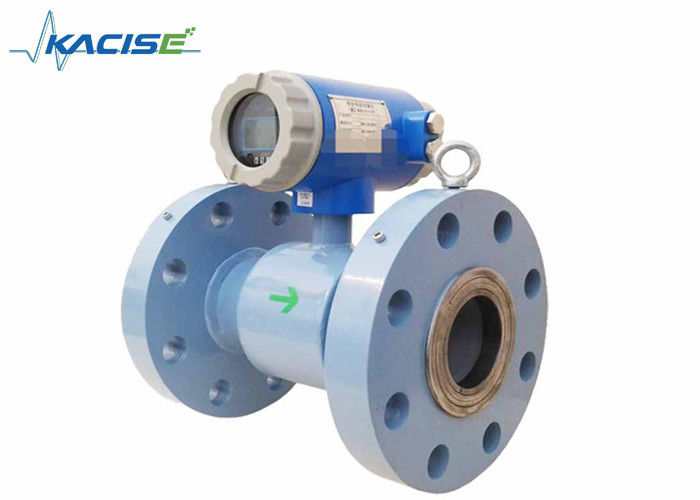

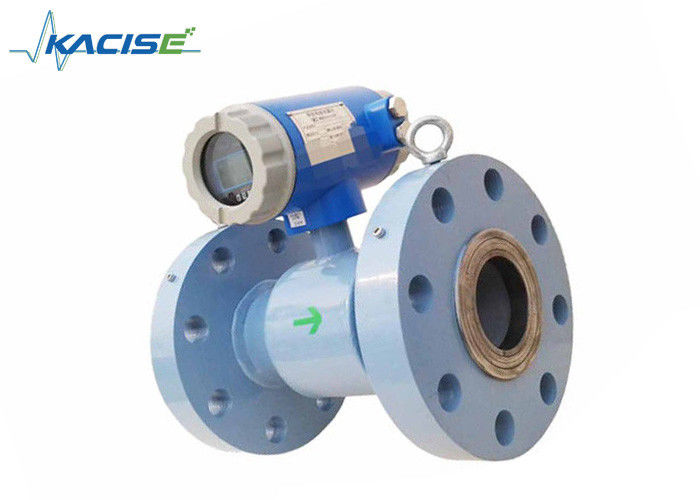

GXEFM2000 विद्युत चुम्बकीय प्रवाह मीटर पानी, अपशिष्ट जल, खाद्य और पेय, दवा और रासायनिक सहित अधिकांश उद्योगों में द्रव माप के लिए हैं।
विद्युत चुम्बकीय प्रवाह मीटर के दो बुनियादी घटक हैंः 1) डिटेक्टर,
जिसमें प्रवाह ट्यूब, अलगाव आवरण और मापने वाले इलेक्ट्रोड शामिल हैं और 2) कनवर्टर, जो सिग्नल प्रसंस्करण, प्रवाह गणना के लिए जिम्मेदार इलेक्ट्रॉनिक उपकरण है,प्रदर्शन और आउटपुट संकेत.
गीले भागों (इनलाइनर और इलेक्ट्रोड) के निर्माण की सामग्री नियोजित सेवा प्रकार के विनिर्देश के लिए उपयुक्त होनी चाहिए।प्रत्येक मीटर के शिपमेंट के अनुरूप संगतताओं की समीक्षा.
तकनीकी डेटा
उपायविसर्जितsysटिम
| माप का सिद्धांत | फैराडे का नियम |
| अनुप्रयोग दायरा | विद्युत प्रवाहकीय तरल पदार्थ |
| मापा गया मूल्य | |
| प्राथमिक मापा गया मान | प्रवाह वेग |
| माध्यमिक मापा गया मान | आयतन प्रवाह |
डेसइग्निशन
| विशेषताएं | पूरी तरह से वेल्डेड रखरखाव मुक्त सेंसर |
| फुल बोर फ्लो ट्यूब के साथ फ्लैंज संस्करण | |
| मानक तथा उच्चतम दबाव | |
| पीने के पानी के लिए अनुमोदित कठोर अस्तरों के साथ DN15~3000 से बड़े व्यास रेंज | |
| उद्योग विशिष्ट सम्मिलन लंबाई | |
| मॉड्यूलर निर्माण | माप प्रणाली में एक प्रवाह सेंसर और एक संकेत कनवर्टर शामिल है। यह कॉम्पैक्ट और अलग संस्करण के रूप में उपलब्ध है |
| कॉम्पैक्ट संस्करण | 511B कनवर्टर के साथः 110~240Vac पावर |
| 521B कनवर्टर के साथः 18~36V DC पावर | |
| W800L/W800W के साथः बैटरी पावर | |
| दूरस्थ संस्करण |
211B कनवर्टर के साथ दीवार माउंट संस्करण में (110~240Vac या 221B कनवर्टर 18~36V DC |
| W800F कनवर्टर के साथः बैटरी पावर | |
| माप सीमा | -12...+12 मीटर/सेकंड /-40...+40 फीट/सेकंड |
उपायविसर्जितअसीसीउrअcy
| संदर्भ शर्तें | एन 29104 के समान प्रवाह की स्थिति |
| मध्यमः पानी | |
| विद्युत चालकताः ≥ 300μs/cm | |
| तापमानः +10~+30°C/+50~+80°F |
| इनलेट सेशनः ≥5DN | |
| ऑपरेटिंग दबावः 1Bar/14.5psig | |
| प्रवाह मीटर की सटीकता | मानकः दर का 0.5% |
| वैकल्पिक: दर का 0.2% |
ओपेrअकंडिशनtआयन
| टीएमपीईरटुर | |
| प्रक्रिया का तापमान | कठोर रबर का आवरणः -5~+60°C |
| पॉलीप्रोपाइलीन का आवरणः -5~+90°C | |
| पीटीईएफ लिंकरः -5~+120°C | |
| परिवेश का तापमान | मानक (एल्यूमीनियम कनवर्टर आवास के साथ) |
|
-20~+60°C (इलेक्ट्रिक्स को स्व-गर्म होने से बचाएं) 55°C से अधिक परिवेश तापमान के साथ |
|
| स्ट्राउज तापमान | -20~70°C |
| दबाव | |
| एन 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| अनुरोध पर अन्य दबाव | |
| आईएसओ सम्मिलन की लंबाई | वैकल्पिक रूप से DN15~600 के लिए |
| एएसएमई बी165 | 1~24 ′′: 150 पाउंड आरएफ |
| अनुरोध पर अन्य दबाव | |
| जेआईएस | DN10~1000/ 2~40 ¢: 10K |
| अनुरोध पर अन्य दबाव | |
| दबाव में गिरावट | नगण्य |
| द्रव | |
| शारीरिक स्थिति | प्रवाहकीय तरल पदार्थ |
| विद्युत चालकता | ≥5μs/cm |
| अनुमेय गैस सामग्री (मात्रा) | ≤ 5% |
| अनुमेय ठोस सामग्री | ≤ 70% |
इन्सtअमैंलाविसर्जन cअण्डीtआयन
| स्थापना | ध्यान रखें कि प्रवाह सेंसर हमेशा पूरी तरह से भरा है |
| विस्तृत जानकारी के लिए अध्याय देखें ️स्थापना के लिए सावधानियां ️ | |
| प्रवाह की दिशा | आगे और पीछे |
| प्रवाह सेंसर पर तीर सकारात्मक प्रवाह दिशा इंगित करता है | |
| इनलेट रन | ≥5 डीएन |
| आउटलेट रन | ≥2 डीएन |
प्रक्रियाsscपरnईसीविसर्जन
| फ्लैंज | |
| EN1092-1 | डीएन25~3000 पीएन6~40 में |
| एएसएमई | 150 पाउंड आरएफ में 1~120 |
| जेआईएस | 25~1000 10~20k में |
| गैसकेट सतह का डिजाइन | आरएफ |
| अनुरोध पर अन्य आकार या दबाव | |
आदेश देना जानकारी
| मॉडल प्रत्यय कोड | विवरण | ||||||||||
| GXEFM3000 | -1200 | - कॉम | -4mA | -हर्ट | - डीसी | -पीटी | -टेफ्लॉन1 | -जीआर | - D1400 | -Exd IIC T6 जीबी | |
| व्यास | -XXXX | चार डिजिटलः उदाहरण के लिएः0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| ट्रांसमीटर | - कॉम | कॉम्पैक्ट प्रकार | |||||||||
| - रेम | दूरस्थ प्रकार | ||||||||||
| - चमगादड़ | बैटरी पावर सप्लाई प्रकार | ||||||||||
| - प्रो | प्रक्रिया नियंत्रण प्रकार | ||||||||||
| संकेत आउटपुट | - N | कोई आउटपुट नहीं | |||||||||
| -4mA | 4-20mA | ||||||||||
| - खींचें | 1~5KHz पल्स | ||||||||||
| -4पुल | 4~20mA / 1~5KHz | ||||||||||
| संचार | - N | कोई संचार नहीं | |||||||||
| -हर्ट | HART | ||||||||||
| -एमओडी | MODBUS-RTU | ||||||||||
| - प्रो | प्रोफ़िबस | ||||||||||
| -जीपीआरएस | जीपीआरएस नेटवर्क | ||||||||||
| -सीडीएमए | सीडीएमए शुद्ध | ||||||||||
| -WHRT | वायरलेस HART | ||||||||||
| -अन्य | विशेष आदेश | ||||||||||
| विद्युत आपूर्ति | -एसी | 85V ₹250Vac@46 ₹63Hz नाममात्र 20W |
|||||||||
| - डीसी | 20~36 वीडीसी नाममात्र 20W | ||||||||||
| - चमगादड़ | बैटरी पावर सप्लाई | ||||||||||
| - बैट प्लस | बैटरी +12Vdc दोहरी बिजली की आपूर्ति | ||||||||||
| अन्य | विशेष अनुरोध | ||||||||||
| इलेक्ट्रोड सामग्री | -316L | स्टेनलेस स्टील 316L | |||||||||
| -हॅसबी | हेस्टेलॉय बी | ||||||||||
| - हस्सी | हेस्टेलॉय सी 276 | ||||||||||
| -पीटी | प्लैटिनम | ||||||||||
| -ता | टैंटलम | ||||||||||
| - तुम | टाइटेनियम | ||||||||||
| -शौचालय | वोल्फ्राम कार्बाइड | ||||||||||
| आवरण सामग्री | - रुब1 | नियोप्रीन ((-20-60°C) | |||||||||
| -Rub2 | नियोप्रीन ((-20-90°C) | ||||||||||
| - टेफ1 | पॉलीटेट्राफ्लोरोएथिलीन ((-30-120°C) | ||||||||||
| -Tef2 | पॉलीटेट्राफ्लोरोएथिलीन ((-20-160°C) | ||||||||||
| - पी | पॉलीयूरेथेन | ||||||||||
| - एफवीएमक्यू | एफवीएमक्यू | ||||||||||
| -पीएफए | डीएफए | ||||||||||
| -ईटीएफई | एथिलीन टेट्राफ्लोरोएथिलीन | ||||||||||
| ग्राउंडिंग रिंग | - N | कोई ग्राउंडिंग रिंग नहीं | |||||||||
| -जीआर | ग्राउंडिंग रिंग | ||||||||||
| -जीई | ग्राउंडिंग इलेक्ट्रॉन | ||||||||||
| गीला भाग कनेक्शन विशेषता | - डीएक्सएक्स | DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 आदि |
|||||||||
| - AX | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - जेएक्स | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| - डब्ल्यूएफ | वेफर कनेक्शन (डीएन2 के लिए उपलब्ध)5; DN6 प्रवाह मीटर) शरीर सामग्रीः स्टेनलेस स्टील | ||||||||||
| -TR | सैनिटरी प्रकार के लिए त्रि-क्लैम्प (शरीर सामग्रीः स्टेनलेस स्टील) | ||||||||||
| धमाका प्रतिरोधी ग्रेड | -Exd IIC T6 जीबी | Exd IIC T6 जीबी | |||||||||
| - N | जरूरत नहीं है | ||||||||||
