0.5% एफएस सटीकता और विस्फोट-सबूत प्रमाणन के साथ गैर-इनवेसिव अल्ट्रासोनिक द्रव स्तर सेंसर

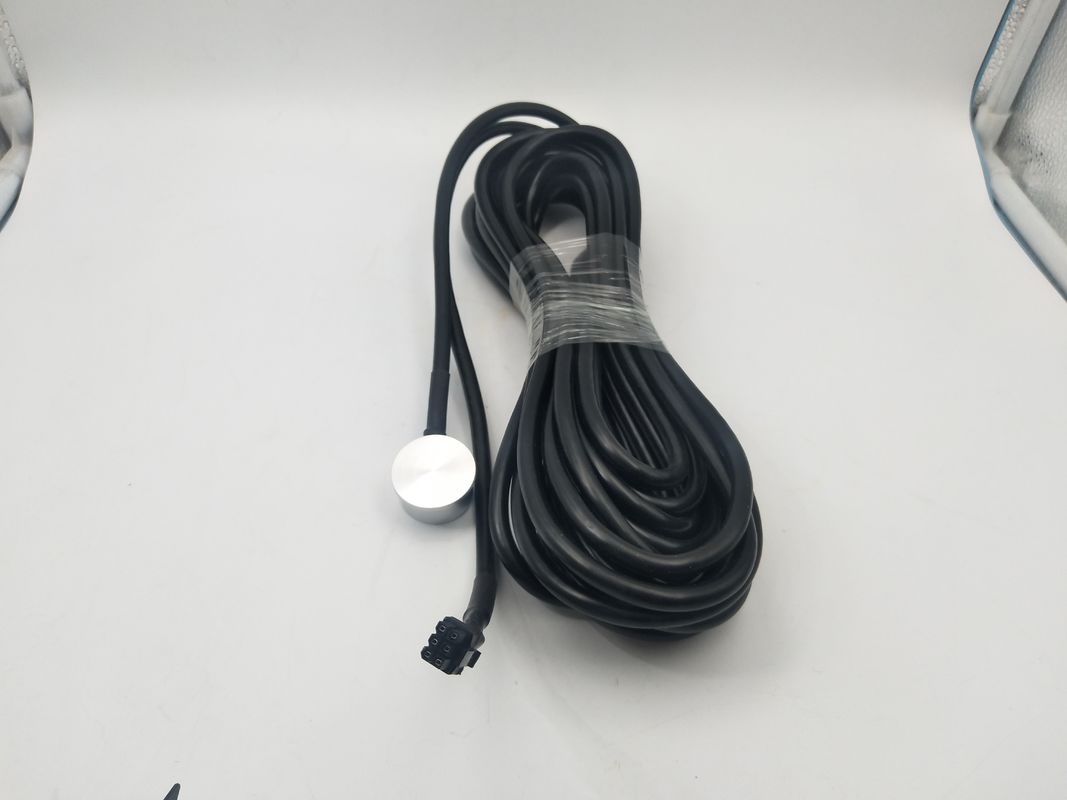

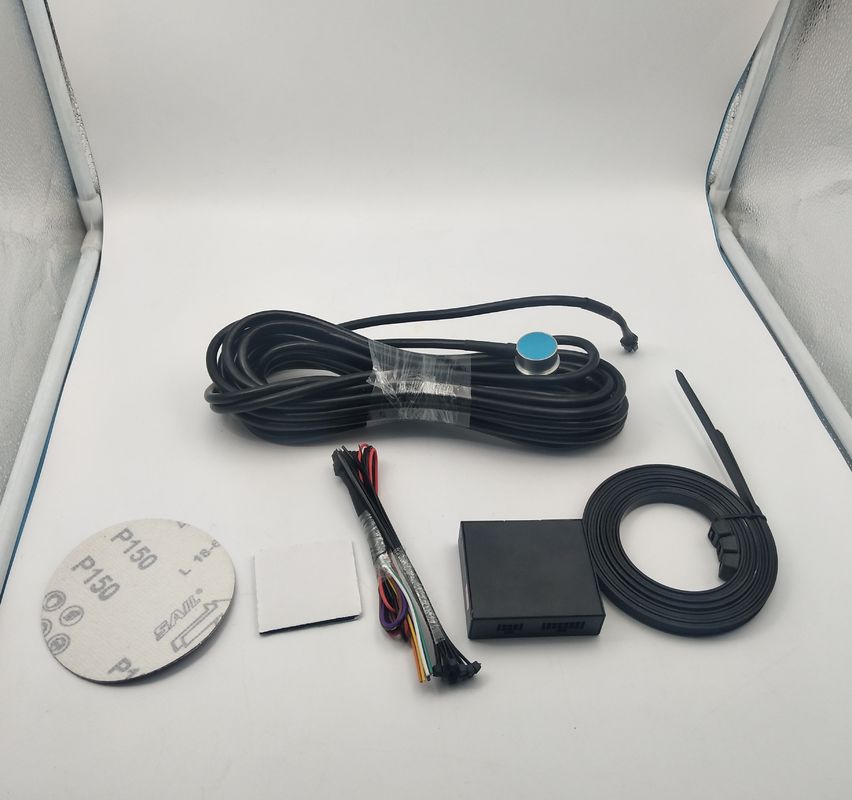

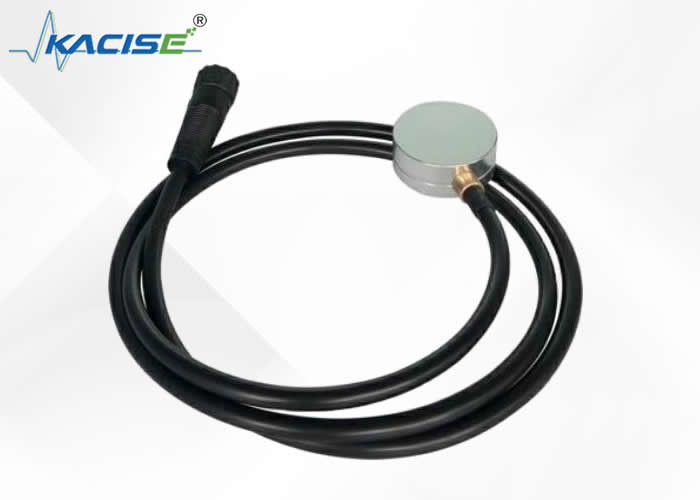

गैर-आक्रामक अल्ट्रासोनिक द्रव स्तर सेंसर तापमान एकीकृत सेंसर

1. संचालन का सिद्धांत

सोनार रेंजिंग सिद्धांत के साथ बाहरी तरल लीवर सेंसर, सोनार सिग्नल को संसाधित करने के लिए तापमान एकीकृत सेंसर का उपयोग करता है। सेंसर को टैंक की बाहरी दीवार में चिपकाया गया है। टैंक में तरल की ऊंचाई और (4-20)mA, HART, RS-485, Modbus के माध्यम से रिमोट कंट्रोल सिस्टम (जैसे DCS) में आउटपुट की गणना करने के लिए पेटेंट एल्गोरिदम का उपयोग करना।

सही चित्र के अनुसार, सिग्नल को प्रसारित होने और फिर तरल सतह से प्राप्त होने में समय लगता है। ट्रांसड्यूसर से सिग्नल को प्रोसेसर में डाला जाता है और फिर सूत्र के अनुसार तरल की ऊंचाई की गणना करने के लिए पेटेंट एल्गोरिदम द्वारा संसाधित किया जाता है:

H=αV(t-t1)/2

• एच: तरल की ऊंचाई
• v: तरल में ध्वनि का वेग
• टी: प्रेषित और प्राप्त सिग्नल के बीच का समय
• टीजी: टैंक की दीवार में प्रसार का समय
• α :तरल मुआवजा कारक

2. अनुप्रयोग

• एलपीजी टैंक
• तरल अमोनिया टैंक
• तरल प्रोपेन टैंक
• ईंधन टैंक
• एसिड/विलायक टैंक
• सांद्रित सल्फ्यूरिक एसिड (98%) टैंक
• नाइट्रिक एसिड टैंक
• हाइड्रोक्लोरिक एसिड टैंक

3. विशेषताएं

• सच्ची गैर-आक्रामक संवेदन तकनीक
• सेंसर टैंक के तल के बाहर चिपक जाता है
• अधिकांश आकार और साइज के डिब्बों के लिए उपयुक्त
• टेलीमेट्री सिस्टम में आउटपुट - विभिन्न विकल्प
• CNEX को खतरनाक क्षेत्रों (प्रोसेसर और सेंसर) में उपयोग के लिए मंजूरी दी गई
• तापमान एकीकृत सेंसर
• कम लागत, विश्वसनीय और सटीक टैंक गेजिंग
• दबाव से प्रभावित नहीं
• आसान स्थापना - कोई टैंक ब्रेक-इन नहीं
• मौजूदा टैंकों में सरल वापसी
• स्थापना के दौरान कोई डाउन-टाइम नहीं
• कोई हिलने वाला भाग नहीं - कोई रखरखाव नहीं

3. पैरामीटर
