Place of Origin:
CHINA
ब्रांड नाम:
kacise
प्रमाणन:
CE,FDA
मॉडल संख्या:
KFDO900

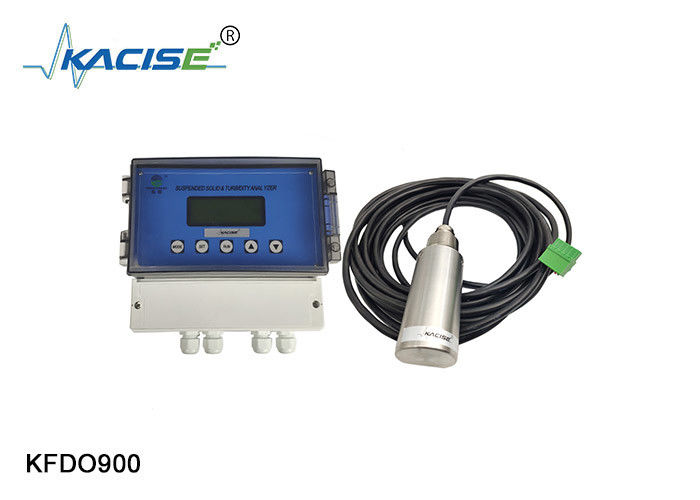

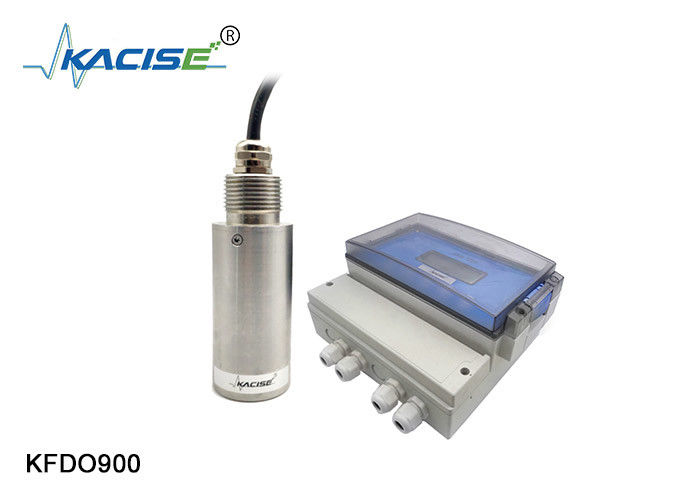

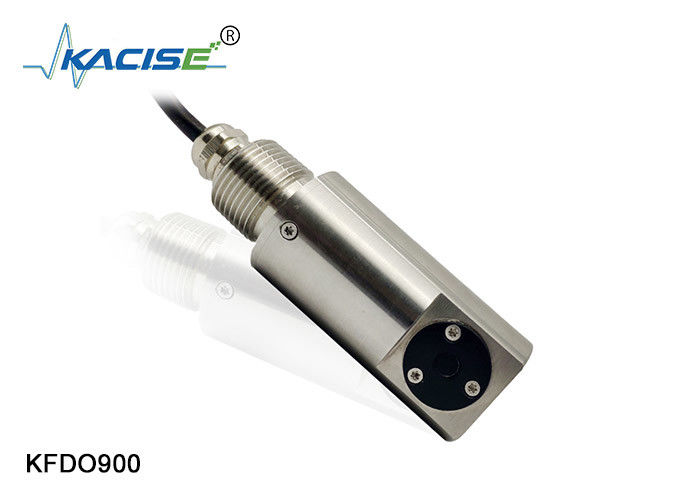

जलपालन के लिए KFDO900 पीवीसी विघटित ऑक्सीजन मीटर सेंसर
उत्पाद का परिचय
फ्लोरोसेंस विधि विघटित ऑक्सीजन मीटर KFDO900 झिल्ली और इलेक्ट्रोलाइट की जगह के बिना पारंपरिक झिल्ली इलेक्ट्रोड को बदलने के लिए अभिनव फ्लोरोसेंस विधि को अपनाता है,इस प्रकार रखरखाव कार्यभार को कम करने और कामकाजी विश्वसनीयता में सुधार, विशेष रूप से अपशिष्ट जल उपचार के क्षेत्र में कठोर कार्य परिस्थितियों के लिए उपयुक्त है। इसके अलावा, फ्लोरोसेंस सेंसर ऑक्सीजन की खपत नहीं करता है, इसलिए कोई प्रवाह दर और हलचल नहीं है,और यह सल्फाइड जैसे पदार्थों के हस्तक्षेप के अधीन नहीं है.
सिद्धांत संक्षिप्त
फ्लोरोसेंस विधि ऑक्सीजन विघटित मीटर भौतिकी में सक्रिय फ्लोरोसेंस के लिए विशिष्ट पदार्थों के बुझाने के सिद्धांत पर आधारित है। चित्र 1-2 सेंसर के काम की योजनाबद्ध आरेख है।सेंसर के सामने फ्लोरोसेंट पदार्थ एक विशेष प्लैटिनम पोर्फिरिन मिश्रित है जिसमें पॉलिएस्टर पन्नी है जिससे गैस अणुओं को गुजरने की अनुमति मिलती है, और सतह को सूर्य के प्रकाश और पानी में अन्य फ्लोरोसेंट पदार्थों से हस्तक्षेप से बचने के लिए एक काले प्रकाश प्रतिरोधी सामग्री की परत से लेपित किया गया है।
मॉड्यूलेटेड ब्लू लाइट फ्लोरोसेंट सामग्री पर चमकती है और इससे लाल प्रकाश उत्तेजित और उत्सर्जित होता है। चूंकि ऑक्सीजन अणु ऊर्जा ले जा सकते हैं (बंद करने का प्रभाव),लाल प्रकाश उत्तेजना का समय और तीव्रता ऑक्सीजन अणुओं की एकाग्रता के विपरीत आनुपातिक हैंहमने संदर्भ के रूप में नीले प्रकाश के साथ समन्वित लाल प्रकाश स्रोत का उपयोग किया, उत्तेजित लाल प्रकाश और संदर्भ प्रकाश के बीच चरण अंतर को मापा,और इसे आंतरिक कैलिब्रेशन मूल्य के साथ तुलना की, ताकि ऑक्सीजन के अणुओं की एकाग्रता की गणना की जा सके, और तापमान मुआवजे के माध्यम से अंतिम मूल्य का उत्पादन किया जा सके।
प्रदर्शन विशेषताएंः
● अभिनव फ्लोरोसेंस सिद्धांत, डायफ्राम और इलेक्ट्रोलाइट को बदलने की आवश्यकता नहीं, बुनियादी रखरखाव मुक्त;
● फ्लोरोसेंट टोपी को बदलने की कोई आवश्यकता नहीं, उपयोग की लागत कम है;
● कोई ऑक्सीजन की खपत, कोई प्रवाह दर और हलचल की आवश्यकता नहीं;
● पर्यावरण हस्तक्षेप को दूर करने के लिए सल्फाइड के कारण "विषाक्त" नहीं होगा;
● H2S, PH, CO2, NH3, SO4, CL-, CL2, आदि के क्रॉस हस्तक्षेप से मुक्त।
● उच्च संकल्प और माप सटीकता;
● सेंसर का सेवा जीवन 5 वर्ष तक है।
फ्लोरोसेंस विघटित ऑक्सीजन विश्लेषक के तकनीकी मापदंड
| वर्ग | प्रदर्शन | पैरामीटर |
| ट्रांसमीटर | आकार | 230×185×120 मिमी |
| वजन | 1.5 किलो | |
| भंडारण तापमान | -40-60°C | |
| तापमान | -20-60°C सीधे सूर्य के प्रकाश से बचें | |
| सापेक्ष आर्द्रता | 5%~85% (कोई संघनक नहीं) | |
| आपूर्ति | 220VAC±10%,50Hz | |
| एनालॉग आउटपुट | 4~20mA आउटपुट या 0~20mA आउटपुट (घुलनशील ऑक्सीजन मूल्य या संतृप्ति), लूप लोड अधिकतम 750 ओम;वैकल्पिक तापमान 4~20mA आउटपुट | |
| रिले आउटपुट | 3 रिले 220 VAC/2 A की क्षमता के साथ। आउटपुट अलार्म या टाइमिंग कार्यों के लिए सेट किया जा सकता है | |
| सुरक्षा ग्रेड | पॉलीकार्बोनेट कैबिनेट, IP65 | |
| फ़ील्ड प्रदर्शन | बैकलिट वाला एलसीडी डिस्प्ले | |
| डिजिटल इंटरफ़ेस | RS232 या RS485 इंटरफ़ेस, Modbus प्रोटोकॉल समर्थित हो सकता है। | |
| सेंसर | माप सीमा | विघटित ऑक्सीजनः 0.00~20.00mg/ L या 0.00~20.00 PPM वायु संतृप्तिः 0~200% |
| संकल्प | 0.01 मिलीग्राम/लीटर | |
| माप की सटीकता | ±1% एफएस या ±0.15mg/L सबसे बड़ा मान के साथ | |
| पुनरावृत्ति | ≤0.2mg/L | |
| प्रतिक्रिया समय | 60 सेकंड से कम | |
| तापमान सेंसर | कार्य सीमाः 0~60°C;रिज़ॉल्यूशनः 0.01°C सटीकताः ±0.5°C;प्रतिक्रिया समयः 10 सेकंड से कम | |
| भंडारण तापमान | -20°C ~60°C | |
| परिवेश का तापमान | -20°C ~60°C | |
| मध्यम तापमान | 0°C~50°C | |
| अधिकतम माउंटिंग गहराई | 10 मीटर | |
| रासायनिक अनुकूलन | अन्य कार्बनिक सॉल्वैंट्स से बचने के लिए मेथनॉल और इथेनॉल सुरक्षित हैं | |
| कैलिब्रेशन | कारखाने से बाहर निकलने से पहले इसका कैलिब्रेशन किया गया है और सामान्य तौर पर कैलिब्रेशन की कोई आवश्यकता नहीं है। | |
| हस्तक्षेप विरोधी | यह H2S, PH, CO2, NH3, SO4, CL-, CL2, CLO2, MeOH, EtOH और विभिन्न अन्य आयनों के क्रॉस हस्तक्षेप के अधीन नहीं है। | |
| पन्नी | प्लैटिनम पोर्फिरिन फ्लोरोसेंस के साथ एम्बेडेड पॉलिएस्टर | |
| प्रकाश प्रतिरोधी कोटिंग | टेफ्लॉन | |
| पन्नी का जीवनकाल | 5 साल तक (10 सेकंड के माप अंतराल) | |
| सेंसर शेल का आकार | 45 x 100 Φ | |
| वजन | 1.2 किलो | |
| केबल मानक | 10 मीटर | |
| सेंसर शेल | स्टेनलेस स्टील |
आदेश सूचना चयन तालिका
| आदेश सूचना चयन तालिका | ||||
| KFDO900 | फ्लोरोसेंस विघटित ऑक्सीजन मीटर | |||
| विद्युत आपूर्ति | ||||
| DC24V | ||||
| AC220V | ||||
| केबल की लंबाई | ||||
| 10 मीटर | ||||
| 15 मीटर | ||||
| 20 मीटर | ||||
| 30 मीटर | ||||
| संकेत आउटपुट | ||||
| केवल 4-20mA | ||||
| केवल 485 | ||||
4-20mA के साथ भी, 485 संकेत आउटपुट
| ||||
| विशेष कस्टम संकेत | ||||
| KFDO900- | AC220V | 10 मीटर | केवल 485 | AC220V एडाप्टर के साथ, मेजबान और सेंसर के बीच केबल,केबल की लंबाई 10 मीटर है, सेंसर तापमान मुआवजे के बिना सुसज्जित है, और केवल 485 संचार संकेत आउटपुट से सुसज्जित है।
|
