Place of Origin:
CHINA
ब्रांड नाम:
kacise
प्रमाणन:
CE
Model Number:
KCD310
दस्तावेज़:

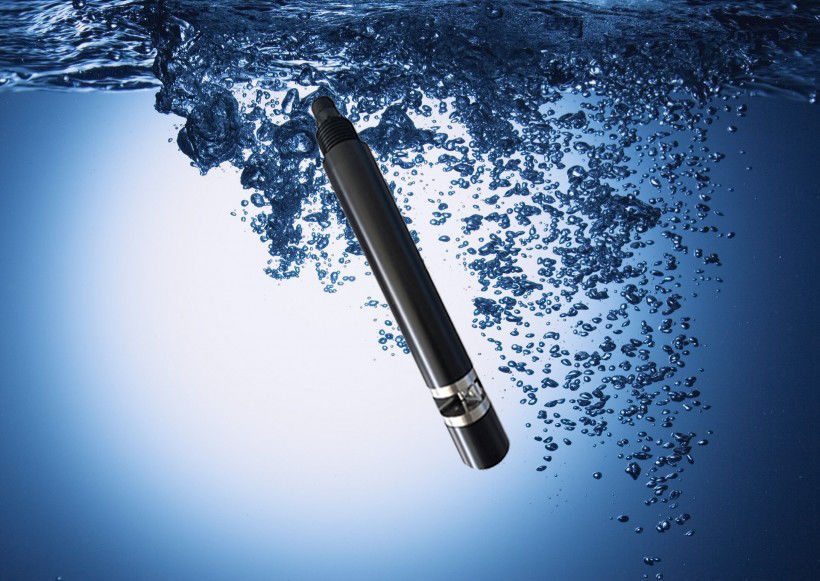

पानी में घुलते हुए कई कार्बनिक यौगिक पराबैंगनी प्रकाश को अवशोषित करते हैं।पानी में भंग हुए कार्बनिक प्रदूषकों की मात्रा को 254 एनएम तरंग दैर्ध्य वाले यूवी प्रकाश में इन कार्बनिक यौगिकों के अवशोषण को मापकर सटीक रूप से मापा जा सकता है. केसीडी310 ऑनलाइन सीओडी सेंसर दो प्रकाश स्रोतों का उपयोग करता है, एक पराबैंगनी प्रकाश पानी में सीओडी सामग्री को मापने के लिए, अन्य संदर्भ प्रकाश पानी की धुंधलापन को मापने के लिए, इसके अलावा,ऑप्टिकल पथ क्षीणन एक विशेष एल्गोरिथ्म द्वारा क्षतिपूर्ति की जाती है, जो एक निश्चित हद तक कण अशुद्धियों के हस्तक्षेप को समाप्त कर सकता है, ताकि अधिक स्थिर और विश्वसनीय माप प्राप्त हो सके।
| मॉडल संख्या | KCD310 |
| माप का सिद्धांत | दो तरंग दैर्ध्य पराबैंगनी अवशोषण विधि |
| सीओडी की सीमा | 0-200 मिलीग्राम/एल समतुल्य। |
| कॉड की सटीकता | ± 5% एफ.एस. |
| सीओडी संकल्प | 0.1 मिलीग्राम/एल |
| धुंधलापन सीमा | 0 ~ 100 एनटीयू |
| धुंधलापन की सटीकता | ± 5% एफ.एस. |
| धुंधलापन संकल्प | 0.1 एनटीयू |
| कैलिब्रेशन मोड | दो-बिंदु अंशांकन |
| आउटपुट मोड | RS-485 बस, Modbus/RTU प्रोटोकॉल |
| विद्युत आपूर्ति | 12 ~ 24 वीडीसी ± 10% |
| बिजली की खपत | < 0.2w@12 वीडीसी |
| कार्य की शर्तें | 0ー45 °C, < 0.1 एमपीए |
| भंडारण तापमान | - 5 ~ 65 °C |
| सुरक्षा स्तर | IP68 |
| स्थापना मोड | विसर्जन माउंटिंग |
| केबल की लंबाई | 5 मीटर, अन्य लंबाई अनुकूलित किया जा सकता है |
| सेंसर आवास के लिए सामग्री | POM, 316L स्टेनलेस स्टील |
नोटः सेंसर कनेक्टर M16-5 कोर जलरोधक कनेक्टर है
जब लटकने सेंसर पानी के प्रवाह के कारण से बचना चाहिए, सेंसर स्थापित, पानी की सतह गहराई से 2 मीटर से अधिक नहीं में एक सेंसर है कि एक दीवार या अन्य हाइड्रोलिक संरचना हिट में,यदि धारा बहुत मजबूत है, कृपया सेंसर को ठीक करें।
सेंसर को पानी की सतह से 2 मीटर से अधिक दूर न रखें।
सेंसर को पानी के स्तर के उतार-चढ़ाव को ध्यान में रखते हुए पानी के स्तर से 30 सेमी नीचे उतार दिया गया।
सेंसर को पानी में रखा जाता है जहाँ कोई बुलबुले नहीं होते।
सेंसर केबल के बाहर एक केबल शीट स्थापित करने की सिफारिश की जाती है। सेंसर क्षैतिज और मजबूती से स्थित है, और माप क्षेत्र वर्तमान की ओर उन्मुख है।
केबल एक 4-कोर घुमावदार जोड़ी से संरक्षित तार है जो लाइन अनुक्रम में परिभाषित हैः
लाल तार -- पावर कॉर्ड (12 ~ 24VDC)
काली रेखा (GND)
नीली रेखा -- 485a
सफेद रेखा-- 485b
विद्युतीकरण से पहले, तारों की त्रुटि के कारण अनावश्यक नुकसान से बचने के लिए तारों के अनुक्रम की सावधानीपूर्वक जांच की जानी चाहिए।
वायरिंग निर्देशः केबल पानी (समुद्र जल सहित) में लंबे समय तक विसर्जन या हवा के संपर्क में विचार करें, सभी वायरिंग जलरोधक उपचार करने के लिए आवश्यक हैं,ग्राहक केबल एक निश्चित विरोधी जंग क्षमता होना चाहिए.
रखरखाव अनुसूची
सटीक माप सुनिश्चित करने के लिए, सफाई बहुत महत्वपूर्ण है, सेंसर की नियमित सफाई, डेटा की स्थिरता में योगदान देती है।
| रखरखाव कार्य | अनुशंसित रखरखाव आवृत्ति |
| सेंसरों का कैलिब्रेशन (यदि सक्षम प्राधिकरण द्वारा आवश्यक हो) | सक्षम प्राधिकरण द्वारा आवश्यक रखरखाव कार्यक्रम के अनुसार |
| स्वयं-साफ करने वाले ब्रश का रखरखाव और जाँच करें | हर 18 महीने में स्वयं सफाई ब्रश की जाँच और रखरखाव करें |
नोटः उपरोक्त तालिका में रखरखाव आवृत्ति केवल अनुशंसित है। कृपया सेंसर के वास्तविक उपयोग के अनुसार सेंसर को साफ करें।
रखरखाव विधि
1) सेंसर की सतहः सेंसर की सतह को नल के पानी से साफ करें। यदि मलबे बचे हैं, तो एक नम नरम कपड़े से पोंछें। जिद्दी गंदगी के लिए, साफ करने के लिए नल के पानी में कुछ घरेलू डिटर्जेंट जोड़ें।
2) सेंसर के तार की जाँच करेंः जब यह सामान्य रूप से काम कर रहा है तो तार तंग नहीं होना चाहिए, अन्यथा तार के अंदर के तार को तोड़ना आसान है और सेंसर को सामान्य रूप से काम नहीं कर सकता है।
3) जांचें कि क्या सेंसर की माप खिड़की गंदी है और सफाई ब्रश सामान्य है।
4) सेंसर ब्रश को क्षति के लिए जांचें।
5) 18 महीने के निरंतर उपयोग के बाद, गतिशील सीलिंग डिवाइस को बदलने के लिए कारखाने में लौटें।
ध्यान देने योग्य बातें
जांच में संवेदनशील ऑप्टिकल और इलेक्ट्रॉनिक घटक होते हैं। सुनिश्चित करें कि जांच किसी भी भारी मशीनरी से टकरा नहीं है। जांच के अंदर कोई भी भाग नहीं है जिसे उपयोगकर्ता रखरखाव की आवश्यकता है।
धुंधलापन कैलिब्रेशन
शून्य कैलिब्रेशनः बिग बीकर के साथ शून्य धुंधलापन तरल की सही मात्रा लें, सेंसर को लंबवत रूप से समाधान में रखें,और संख्यात्मक स्थिरीकरण के 3 ~ 5 मिनट के बाद शून्य बिंदु कालननिर्देश संदर्भ अनुलग्नक.
ढलान कैलिब्रेशनः सेंसर को संख्यात्मक स्थिरता के बाद 3 ~ 5 मिनट के लिए 100 एनटीयू मानक समाधान में एक समाधान में रखा जाता है। निर्देश संदर्भ परिशिष्ट।
कैड कैलिब्रेशन
Khp (पोटेशियम हाइड्रोजन फथलेट, C8H5KO4) एक आम रासायनिक अभिकर्मक है, जिसका उपयोग सीओडी मानक समाधान तैयार करने के लिए किया जा सकता है।
मानक समाधान तैयार करना
1. 1000 मिलीलीटर के फ्लास्क में 0.8503 ग्राम केएचपी का सटीक भार डालें। उच्चतम स्तर तक आसुत या निर्जंतुकीकृत पानी से भरें। यह समाधान 1000 मिलीग्राम/लीटर सीओडी समाधान है।
2 100 मिलीलीटर समाधान को 1000 मिलीलीटर के फ्लास्क में डालें, फिर उच्चतम स्तर तक आसुत या डीआयनयुक्त पानी से भरें। हिलाए जाने के बाद, सीओडी की एकाग्रता 100 मिलीग्राम/एल थी।5 मिलीग्राम/लिटर के एकाग्रता के साथ समाधान को उसी विधि से तैयार किया गया था.
एकाग्र मानक घोल (चरण 2.1) को काले कांच की बोतल में रखें और उसके विघटन को रोकने के लिए निम्न तापमान पर रखें।2) तैयार करने के 24 घंटे के भीतर इस्तेमाल किया जाना चाहिए।.
कैलिब्रेशन (2 बिंदु कैलिब्रेशन)
1 सेंसर को 5 मिलीग्राम/एल सीओडी समाधान में रखा गया और सभी प्रकाश पथों को बुलबुले के बिना 2 सेमी से अधिक पानी में डुबोया गया था।d.
2 सेंसर को 100 एमजी/एल सीओडी समाधान में डालेंऔर अनुलग्नक कमांड के अनुसार ढलान को कैलिब्रेट करें।
नोट: 1. केएचपी में कार्सिनोजेनिक जोखिम है, कृपया ऑपरेशन के दौरान दस्ताने पहनें, त्वचा के संपर्क से बचें।
2. कैलिब्रेट करते समय, पहले तापमान कैलिब्रेट, फिर कैलिब्रेटधुंधलापन, फिर सीओडी को कैलिब्रेट करें।
3. यदि ढलान कैलिब्रेट है और सेंसर का मान 3 मिनट के भीतर नहीं बदलता है, तो बिजली बंद करें और फिर से चालू करें.
सूर्य से सेंसर की रक्षा के लिए
कृपया अपने हाथ से सेंसर को न छूएं
सेंसर की सतह माप और कैलिब्रेशन के दौरान हवा के बुलबुले से मुक्त है
उपयोग के दौरान सेंसर पर किसी भी प्रकार के यांत्रिक तनाव (दबाव, खरोंच आदि) से सीधे बचें।
| प्रश्न | संभावित कारण | समाधान |
| इंटरफ़ेस कनेक्ट नहीं किया जा सकता है या माप परिणाम प्रदर्शित नहीं किए जाते हैं | नियंत्रक केबल से कनेक्ट करने में विफल रहा | नियंत्रक को केबल से फिर से कनेक्ट करें |
| केबल की विफलता | कृपया हमसे संपर्क करें | |
| माप मूल्य बहुत अधिक है, बहुत कम है या मूल्य अस्थिर रहता है | सेंसर खिड़की कुछ करने के लिए संलग्न है | सेंसर विंडो की सतह को साफ करें |
| सेंसर की स्व-स्वच्छता क्षति | सफाई ब्रश बदलें |
गुणवत्ता निरीक्षण विभागों के पास मानक निरीक्षण प्रक्रियाएं हैं, उन्नत और उत्तम परीक्षण उपकरण और साधनों के साथ, और निरीक्षण के नियमों के सख्ती से अनुपालन में,प्रयोग करने के लिए उत्पादों का 72 घंटे का बुढ़ापा, स्थिरता प्रयोगों, एक अयोग्य उत्पाद कारखाने नहीं जाने दें।
प्राप्तकर्ता उत्पाद के 2 प्रतिशत गैर-अनुरूपता दर के साथ बैच वापस करेगा और सभी लागत आपूर्तिकर्ता द्वारा वहन की जाएगी।प्रतिफल का मानक आपूर्तिकर्ता द्वारा प्रदान किए गए उत्पाद विवरण को संदर्भित करता है.
मात्रा और वितरण की गति की गारंटी दें।
इस उत्पाद में शामिल हैंः
1 सेंसर
उपयोग के निर्देश की 1 प्रति
प्रमाणपत्र 1
हमारी कंपनी बिक्री की तारीख से एक वर्ष के लिए बिक्री के बाद सेवा प्रदान करती है, लेकिन अनुचित उपयोग के कारण क्षति शामिल नहीं है। यदि मरम्मत या समायोजन की आवश्यकता है, तो कृपया इसे अपने खर्च पर वापस करें,कंपनी उपकरण की क्षति की निःशुल्क मरम्मत करेगी।
