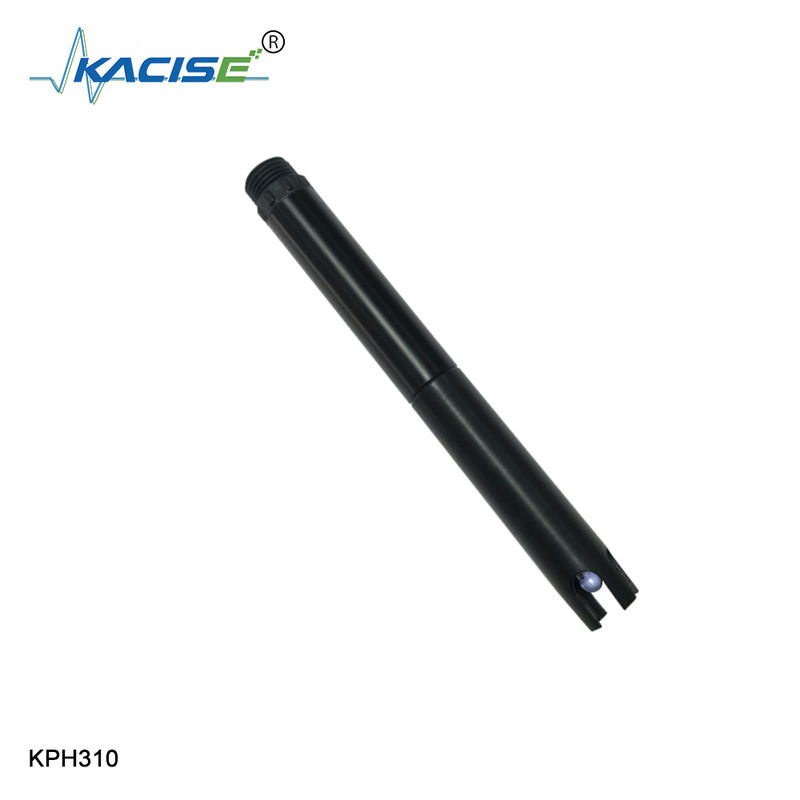

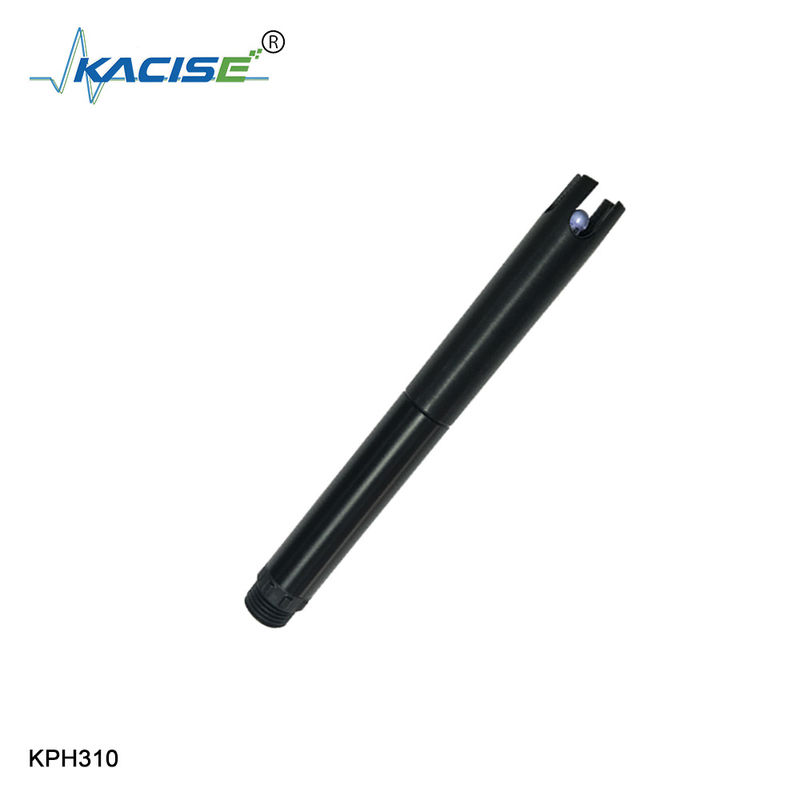

KPH310 ऑनलाइन पीएच सेंसर सिग्नल आउटपुटः RS-485 डबल हाई प्रतिबाधा अंतर एम्पलीफायर Ip68

1अनुप्रयोग वातावरण

पर्यावरणीय जल गुणवत्ता की निगरानी के लिए, एसिड/अलकली/नमक समाधान, रासायनिक प्रतिक्रिया प्रक्रिया, औद्योगिक उत्पादन प्रक्रिया,अधिकांश औद्योगिक अनुप्रयोगों के लिए ऑनलाइन पीएच माप आवश्यकताओं को पूरा कर सकता है.

2विशेषता

• सिग्नल आउटपुटः RS-485 ((Modbus/RTU प्रोटोकॉल)
• पीएलसी, डीसीएस, औद्योगिक नियंत्रण कंप्यूटर, सामान्य नियंत्रक, कागज रहित रिकॉर्डिंग उपकरण या टच स्क्रीन और अन्य तृतीय-पक्ष उपकरणों से कनेक्ट करने के लिए सुविधाजनक।
• डबल उच्च प्रतिबाधा अंतर एम्पलीफायर, मजबूत विरोधी हस्तक्षेप, तेजी से प्रतिक्रिया।
• पेटेंट पीएच जांच, कम से कम 100 केपीए (1 बार) के दबाव पर एक आंतरिक संदर्भ द्रव के साथ, microporous नमक पुल से बेहद धीरे सीस,20 महीनों से अधिक समय तक आगे की ओर बहने वालाऐसी संदर्भ प्रणाली बहुत स्थिर होती है, इलेक्ट्रोड का जीवन सामान्य औद्योगिक इलेक्ट्रोड की तुलना में कई गुना अधिक होता है।
• स्थापित करने में आसानः डुबकी स्थापना।
• IP68, सुरक्षा स्तर।

3तकनीकी विनिर्देश

4आयामी चित्रण

टिप्स: प्रश्न और उत्तर

1एक ही नमूना दो पीएच मीटर पर अलग-अलग रीडिंग क्यों देता है?

पीएच माप त्रुटि पीएच इलेक्ट्रोड, पीएच मीटर मेजबान और मानक बफर के कारण होती है। दो पीएच मीटर कैलिब्रेशन स्थितियों के कारण समान नहीं होते हैं (उदाहरण के लिए, विभिन्न समय पर किया गया सुधार),थोड़ा अलग माप के परिणामस्वरूप, तो एक ही बफर का उपयोग एक ही समय में.

कैलिब्रेशन के लिए दो पीएच मीटरों का प्रयोग किया गया और फिर एक साथ नमूना का पीएच मूल्य निर्धारित किया गया।

2कम्पोजिट इलेक्ट्रोड क्या है?

एक इलेक्ट्रोड जो पीएच ग्लास इलेक्ट्रोड को एक संदर्भ इलेक्ट्रोड के साथ जोड़ता है, को पीएच कम्पोजिट इलेक्ट्रोड कहा जाता है।

पीएच कम्पोजिट इलेक्ट्रोड की संरचना में मुख्य रूप से इलेक्ट्रोड बल्ब, समर्थन रॉड, संदर्भ इलेक्ट्रोड, संदर्भ समाधान, खोल और तरल शामिल है

जंक्शन, इलेक्ट्रोड कैप, इलेक्ट्रोड तार, जंक्शन आदि

3अंतर पीएच सेंसर कैसे काम करता है?

अंतर पीएच सेंसर और ओआरपी सेंसर एक क्षेत्र-प्रमाणित विधि का उपयोग करते हैं जो पारंपरिक पीएच सेंसर में उपयोग किए जाने वाले दो के बजाय तीन इलेक्ट्रोड का उपयोग करता है। मुख्य अंतर संदर्भ सेल डिजाइन में है।जबकि एक संयोजन पीएच इलेक्ट्रोड में KCl समाधान में एक Ag/AgCl संदर्भ तार है, एक अंतर पीएच सेंसर संदर्भ एक ज्ञात पीएच 7.0 बफर सेल समाधान में पीएच मापने इलेक्ट्रोड है।यह संदर्भ सेल (बाएं चित्र में ई 2) एक डबल जंक्शन नमक पुल के माध्यम से प्रक्रिया के साथ विद्युत संपर्क बनाता है. दूसरा पीएच मापने वाला इलेक्ट्रोड (ई 1) प्रक्रिया के प्रत्यक्ष संपर्क में है। प्रक्रिया और संदर्भ इलेक्ट्रोड एक तीसरे धातु ग्राउंड इलेक्ट्रोड (ई 3) के संबंध में पीएच को भिन्नता से मापते हैं।
