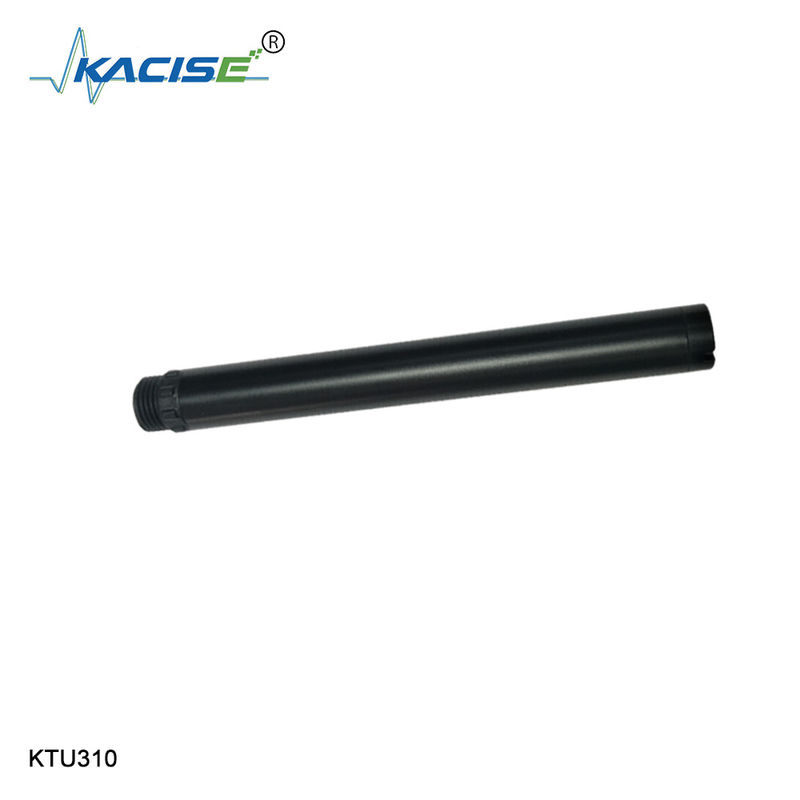

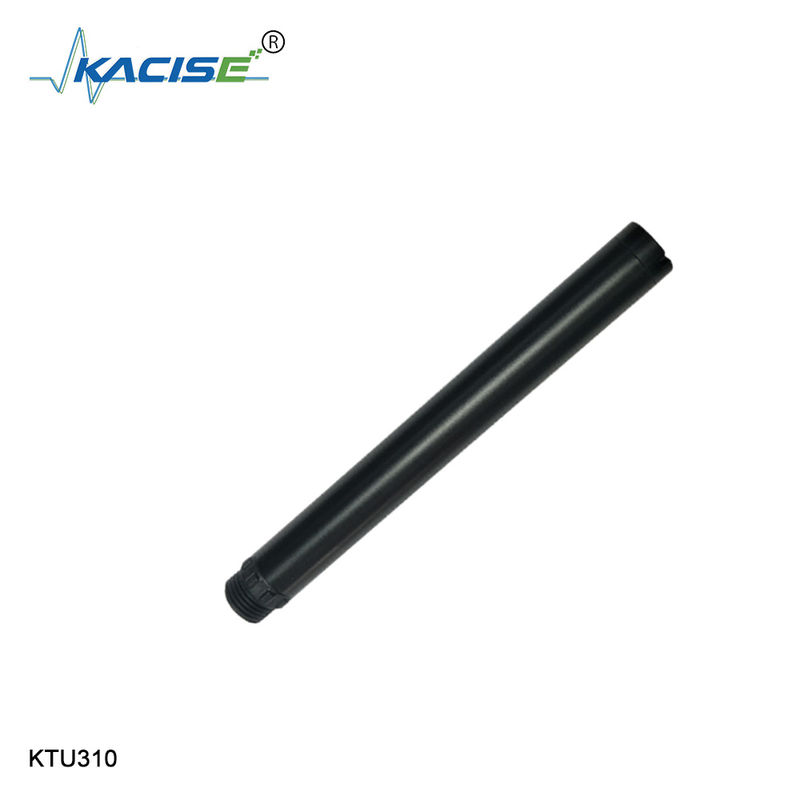

ऑनलाइन टर्बिडिटी वाटर क्लैरिटी सेंसर 20 मीटर गहराई KTU310

1सिद्धांत

केटीयू 310 एकीकृत ऑनलाइन टर्बिडाइमीटर प्रकाश टर्बिडाइमीटर बिखेरने के सिद्धांत द्वारा डिजाइन और बनाया गया है। जब प्रकाश का एक बीम एक पानी के नमूने में प्रवेश करता है,प्रकाश को पानी के नमूने में धुंधली सामग्री द्वारा फैलाया जाता है. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, अंतिम मान रैखिककरण के बाद आउटपुट है।

2विशेषता

90° कोण फैलाव सिद्धांत, अंतर्निहित तापमान सेंसर

RS-485, Modbus/RTU प्रोटोकॉल का समर्थन करें

फाइबर संरचना, बाहरी प्रकाश की हस्तक्षेप विरोधी क्षमता

अवरक्त एलईडी प्रकाश स्रोत, उच्च स्थिरता

IP68, ढाल, पानी की गहराई, 20 मीटर

सुविधाजनक, तेज़, स्थिर और रखरखाव में आसान

3तकनीकी विनिर्देश

4आयामी चित्रण

टिप्स:ओरियन विधि AQ4500

ओरियन विधि AQ4500 को थर्मो साइंटिफिक द्वारा विकसित किया गया था और यह उनके धुंधलापन मीटर, थर्मो ओरियन AQUAfast Turbidimeter Model AQ4500 के उपयोग पर आधारित है।यह विधि ईपीए विधि 180 की सभी आवश्यकताओं का पालन करती है.1 निर्दिष्ट प्रकाश स्रोत को छोड़कर. इस विधि के लिए अभी भी 400 एनएम और 600 एनएम के बीच स्पेक्ट्रल प्रतिक्रिया के साथ एक 90-डिग्री फोटोडेटेक्टर की आवश्यकता होती है,और प्रवेशी और बिखरे हुए प्रकाश संयुक्त रूप से 10 सेमी से अधिक दूर नहीं जा सकते हैं.

एक लेपित नीले रंग के एलईडी का स्पेक्ट्रल आउटपुट एक वोल्फ़्रेम दीपक के समान होता है।

प्रकाश स्रोत के रूप में एक बहुरंगी वोल्फ़ास्टेन दीपक का उपयोग करने के बजाय, ओरियन विधि AQ4500 एक सफेद एलईडी का उपयोग करती है। एक आम तौर पर संकीर्ण बैंड एलईडी के साथ एक ब्रॉडबैंड आउटपुट प्राप्त करने के लिए, एलईडी का उपयोग किया जाता है।इस पद्धति में फ़ॉस्फोरस लेपित नीली एलईडी का प्रयोग किया जाता हैयह नीले 450 एनएम तरंग दैर्ध्य से वर्णक्रमीय आउटपुट को एक वाइड स्पेक्ट्रम प्रतिक्रिया के लिए बढ़ाता है जैसे कि एक वोल्फ्स्टन स्रोत/कैडमियम सल्फाइड डिटेक्टर संयोजन।

इसके अतिरिक्त, एलईडी प्रकाश स्रोत का उपयोग तेजी से पल्सिंग ऑपरेशन की अनुमति देता है। प्रकाश को पल्स करके, यह विधि सिंक्रोनस पता लगाने की अनुमति देती है⁴⁰सिंक्रोनस डिटेक्शन का अर्थ है कि किसी भी भटकती रोशनी या इलेक्ट्रॉनिक-प्रेरित त्रुटियों को कम किया जा सकता है और लगभग रद्द कर दिया जा सकता है।ओरियन विधि AQ4500 दो फोटो डिटेक्टरों का उपयोग करके रंग अवशोषण के कारण त्रुटियों को भी कम करती हैनेफेलोमेट्रिक, 90-डिग्री डिटेक्टर के अलावा, AQ4500 टर्बिडिमीटर में एक प्रेषित (180 डिग्री) प्रकाश डिटेक्टर है⁴⁶. प्रसारित डिटेक्टर तक पहुंचने वाले प्रकाश का उपयोग नेफेलोमेट्रिक बिखरे हुए प्रकाश किरण के खिलाफ एक संदर्भ बीम के रूप में किया जाता है। यह अवशोषण के कारण रंग मुआवजे की अनुमति देता है।

ओरियन विधि AQ4500 धुंधलापन को मापने के लिए रेशियोमेट्रिक, नेफेलोमेट्रिक तकनीक का उपयोग करती है।

ईपीए के अनुरूप रहने के लिए, ओरियन विधि AQ4500 में 0.06-40 एनटीयू की सीमित सीमा है। यदि एक नमूना इस सीमा से अधिक पढ़ता है, तो इसे 40 एनटीयू से कम तक पतला किया जाना चाहिए।नए माप को फिर मूल नमूना की धुंधलापन निर्धारित करने के लिए पतला करने के कारक से गुणा किया जा सकता हैजबकि इस उपकरण के लिए मैनुअल का दावा है कि इसका उपयोग 0-4000 एनटीयू से किया जा सकता है, इस विधि के अनुमोदित संस्करण में रीडिंग 40 एनटीयू तक सीमित है।यह ध्यान दिया जाना चाहिए कि सिर्फ इसलिए कि एक उपकरण या विधि EPA द्वारा अनुमोदित है इसका मतलब यह नहीं है कि यह EPA विधि 180 के अनुरूप है.1. थर्मो ओरियन AQ4500 टर्बिडिमीटर को 0.06-40 NTU के बीच की धुंधलापन के लिए EPA द्वारा अनुमोदित किया गया है, लेकिन क्योंकि यह एक एलईडी का उपयोग करता है और एक वोल्फ्रेम फिलामेंट लैंप नहीं है, यह EPA विधि 180 के अनुरूप नहीं है।1.
