Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE
Model Number:
KUS630B
दस्तावेज़:

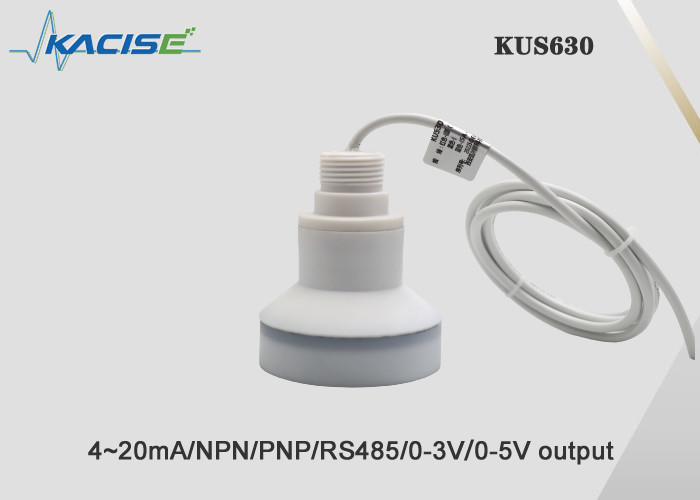

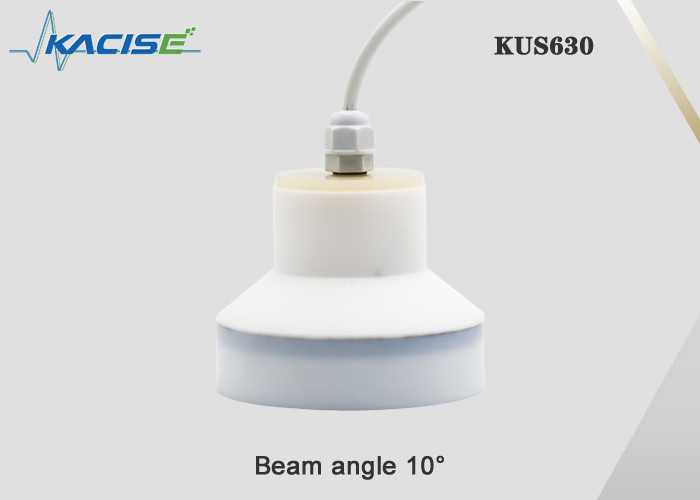

KUS630 श्रृंखला अल्ट्रासोनिक स्तर मीटर
1विशेषताएं
2परिचय
विरोधी संक्षारण अल्ट्रासोनिक लेवल गेज एक माइक्रोप्रोसेसर द्वारा नियंत्रित एक डिजिटल लेवल गेज है। माप में, पल्स अल्ट्रासोनिक तरंग सेंसर (ट्रांसड्यूसर) द्वारा भेजी जाती है,ध्वनि तरंग वस्तु की सतह से परिलक्षित होती है और उसी सेंसर द्वारा प्राप्त होती है, को विद्युत संकेत में परिवर्तित किया जाता है, और सेंसर और मापी गई वस्तु के बीच की दूरी ध्वनि तरंग के उत्सर्जन और प्राप्ति के बीच के समय से गणना की जाती है। चूंकि जंग विरोधी अल्ट्रासोनिक तरल स्तर गेज गैर-संपर्क माप को अपनाता है, इसलिए मापा जाने वाला माध्यम लगभग असीमित है।और यह व्यापक रूप से विभिन्न तरल और ठोस सामग्री की ऊंचाई मापने में इस्तेमाल किया जा सकता है.
3आयाम
आरेख में इकाई मिमी है
4विद्युत कनेक्शन और संकेत परिभाषाएं
| पंक्ति क्रम | सीओलोर | Dसमापन |
| 1 | लाल | शक्ति सकारात्मक है |
| 2 | काला | पावर रिटर्न ग्राउंड |
| 3 | पीला | एनालॉग आउटपुट, वोल्टेज आउटपुट, वर्तमान आउटपुट स्विच आउटपुट |
| 4 | नीला | RS485 A+ या uart TXD |
| 5 | हरी | RS485 B- या uart RXD |
| केबल का रंग | पंक्ति क्रम | वर्णन कीजिए | टिप्पणी |
| लाल | 1 | द्वारा संचालित | 3.3V-30V वाइड वोल्टेज इनपुट |
| काली | 2 | जीएनडी | |
| पीला | 3 | स्विच आउटपुट | स्विच टर्मिनल, लोड क्षमता 1A 60V, स्वतंत्र तर्क के साथ दो स्विच आउटपुट तक का समर्थन करता है, दो टर्मिनल स्विच के दो संपर्क हैं,सकारात्मक और नकारात्मक ध्रुवों के बीच अंतर न करें, और इच्छा पर कनेक्ट किया जा सकता है। |
| सफेद | 4 | स्विच आउटपुट | |
| भूरा | 4 | RS485A+ | |
| हरी | 5 | RS485B- |
5पैरामीटर का वर्णन
| एमओडेल:KUS630 | |
| माप सीमा |

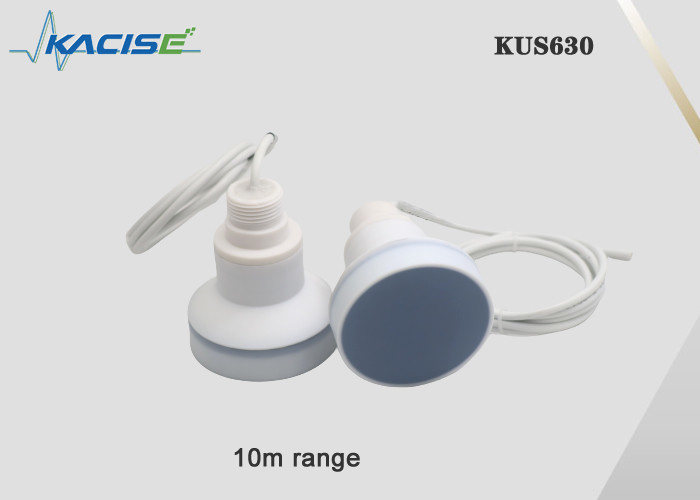

0.6 मीटर... 10 मीटर |
|
अंधा स्थान |
0... 0.6m ((अस्थिर कार्यक्षेत्र 0.6m के भीतर है, इस सीमा में काम करने की अनुशंसा नहीं की जाती है); 0.3m का न्यूनतम अंधा क्षेत्र संस्करण प्राप्त किया जा सकता है, जिसे अनुकूलित करने की आवश्यकता है। |
| आपूर्ति वोल्टेज | 3.3... 24 वी डीसी, रिपल 10 % एसएस |
|
कार्य करंट |
≤ 45 mA (सबसे तेज़ माप गति) कम शक्ति संस्करण, नींद बिजली की खपत 0.3mA से कम है, बिजली की खपत भेजने 20mA (कम से कम 2ms) है, और प्राप्त बिजली की खपत 8mA (कम से कम 150ms) से अधिक नहीं है |
|
आउटपुट सिग्नल |
1:प्रोग्राम करने योग्य एनालॉग आउटपुट 0-10V. 2:RS485 आउटपुट. 3:Uart सीरियल आउटपुट 4४-२० एमए आउटपुट 5:स्विच आउटपुट |
| माप की सटीकता | ≤ 1 % |
| तापमान मुआवजा | हाँ |
कार्य की स्थिति
| कार्य तापमान | -25...70°C (248...343K) |
| भंडारण तापमान | -40...85°C ((233...358K) |
अन्य निर्देश
| विद्युत कनेक्शन | 5-कोर केबल (एनालॉग आउटपुट), 6-कोर केबल (स्विच आउटपुट); |
| सुरक्षा वर्ग | IP68 |

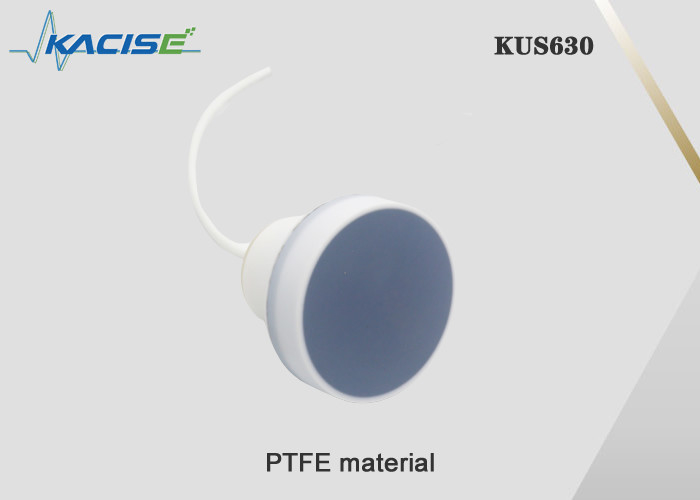

| खोल सामग्री | पीटीएफई |
6अधिक जानकारी
अल्ट्रासोनिक ऑब्जेक्ट/तरल स्तर मीटर कंटेनर के ऊपरी भाग पर स्थापित है। संयोजन इकाई और इलेक्ट्रॉनिक घटकों के कार्यात्मक नियंत्रण के तहत,जांच 20000 हर्ट्ज से ऊपर मापा वस्तु के लिए अल्ट्रासोनिक आवेगों का एक बीम उत्सर्जित करता हैचूंकि तापमान ध्वनि की गति पर प्रभाव डालता है, इसलिए मीटर को ध्वनि की गति के लिए तापमान को मापना चाहिए। चार तार प्रणाली के लिए कई विकल्प हैं,जो एक साथ 4-20mA ला सकता है, RS485 संचार, दो रिले आउटपुट, और 220VAC द्वारा भी संचालित किया जा सकता है।
7. ऑर्डर की जानकारी
| KUS | एमओडेल | ओआउटपुट | आरआंगन | Dलिखना |
| 630B | अनुकूलन समर्थन | |||
| अनुकूलित | ||||
| 0-10V | एनालॉग 0-10V आउटपुट | |||
| 0-5V | एनालॉग 0-5V आउटपुट | |||
| 0-3V | एनालॉग 0-3V आउटपुट | |||
| 4-20mA | एनालॉग आउटपुट 4-20mA | |||
| SW | स्विच आउटपुट | |||
| कद्दू | Uart सीरियल आउटपुट MODBUS RTU प्रोटोकॉल | |||
| RS485 | RS485 आउटपुट MODBUS RTU प्रोटोकॉल | |||
| XXX मिमी |
XXX मिमीअधिकतम माप दूरी (डिफ़ॉल्ट1000 मिमी) |
|||
| KUS | 550 | RS485 | 10000 मिमी | |
