Place of Origin:
CHINA
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KUM-A
दस्तावेज़:
वीडियो
वीडियो
नोटः रेंज की जानकारी बहुत महत्वपूर्ण है

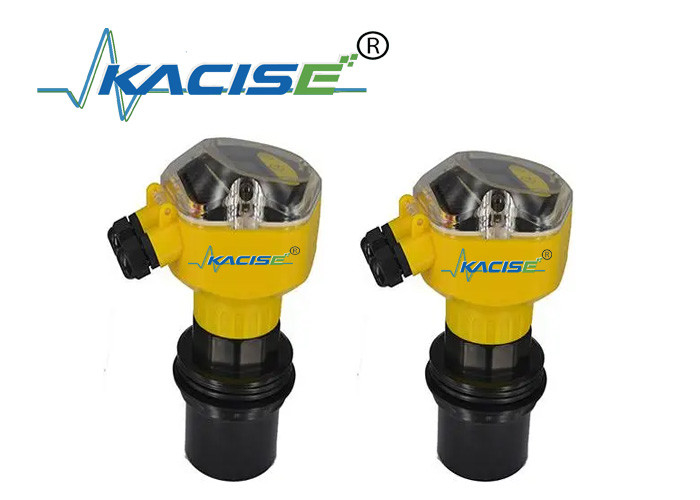

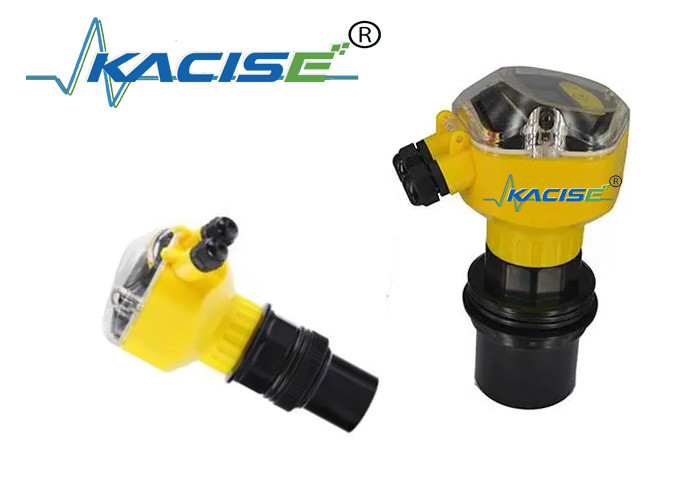

KUM-A अल्ट्रासोनिक लेवलमीटर एक गैर-संपर्क और लागत प्रभावी लेवलमीटर है जिसमें उच्च विश्वसनीयता, उच्च सटीकता और आसान स्थापना है।यह माध्यम के संपर्क में नहीं है और अधिकांश अनुप्रयोगों की माप आवश्यकताओं को पूरा कर सकते हैं.
तकनीकी विशेषताएं:

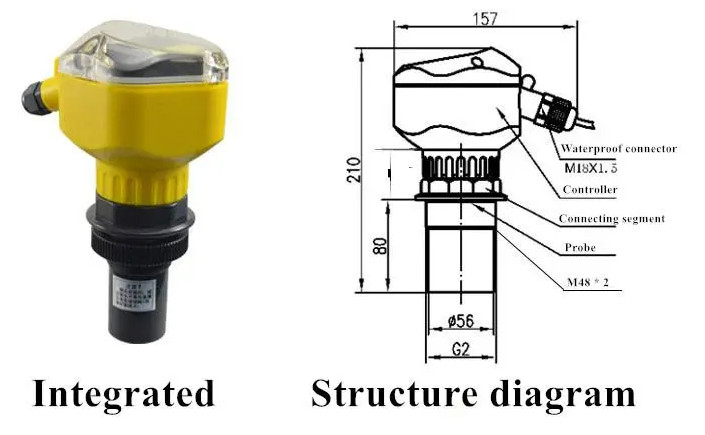

संरचना:
तकनीकी विनिर्देश:
| विनिर्देश | मूल्य |
| दबाव वोल्टेज | 5 मीटर, 10 मीटर, 15 मीटर, 20 मीटर, 30 मीटर, 40 मीटर, 50 मीटर, 60 मीटर |
| सटीकता | 00.5%, 1.0% |
| प्रदर्शन | एलसीडी |
| परिवेश का तापमान | डिस्प्ले इंस्ट्रूमेंट-20 ̊+60°C ट्रांसड्यूसर -20 ̊+80°C |
| मध्यम | तरल और ठोस |
| एनालॉग आउटपुट | 4-20mA |
| डिजिटल आउटपुट | RS485, RS232 (दोनों वैकल्पिक हैं) |
| विद्युत आपूर्ति | 24Vdc |
| सुरक्षा स्तर | डिस्प्ले इंस्ट्रूमेंट IP65,ट्रांसड्यूसर IP68 |
| जांच का प्रकार | पीवीडीएफ, एल्यूमीनियम मिश्र धातु, एबीएस, स्टेनलेस स्टील 316L, टेफ्लॉन, टाइटेनियम मिश्र धातु |
मॉडल चयनः
| कुम-ए | ||||||
| माप सीमा | ||||||
| ए | 5 मीटर | |||||
| बी | 10 मीटर | |||||
| सी | 15 मीटर | |||||
| D | 20 मीटर | |||||
| ई | 30 मीटर | |||||
| F | 40 मीटर | |||||
| जी | 50 मीटर | |||||
| H | 60 मीटर | |||||
| आउटपुट सिग्नल | ||||||
| ए | 4-20mA | |||||
| सटीकता | ||||||
| 0.5 | 0.5 प्रतिशत | |||||
| 1.0 | 1% | |||||
| विद्युत आपूर्ति | ||||||
| ए | 24Vdc | |||||
| बी | 11~30Vdc | |||||
| जांच का प्रकार | ||||||
| ए | पीवीडीएफ | |||||
| बी | एल्यूमीनियम मिश्र धातु | |||||
| सी | एबीएस | |||||
| D | स्टेनलेस स्टील 316L | |||||
| ई | टेफ्लॉन | |||||
| F | टाइटेनियम मिश्र धातु | |||||
अनुप्रयोग और स्थापनाः
स्विमिंग पूल अल्ट्रासोनिक स्तर गेज स्वचालित रूप से पानी पंप नियंत्रित करता है
स्थापना के दौरान आम समस्याएं और समाधान मार्गदर्शन
| दोष का वर्णन | समस्या का कारण | समाधान |
| मीटर नहीं दिखाता, काम नहीं करता | गलत बिजली की आपूर्ति गलत वायरिंग | जाँच करें कि क्या DC24v बिजली की आपूर्ति सही है जाँच करें कि क्या वायरिंग सही है |
| उपकरण प्रदर्शन है, काम नहीं करता है | 1. लेवल गेज तरल स्तर या सामग्री स्तर के साथ संरेखित नहीं है 2तरल पदार्थ का स्तर बहुत उतार-चढ़ाव करता है 3सामग्री की सतह बेहद असमान है। 4. तरल सतह पर एक मोटी फोम परत होती है 5. द्रव को खाली करने और सामग्री को खाली करने के बाद कंटेनर का तल समतल नहीं होता है 6माप सीमा से बाहर |
1. लेवल गेज के संरेखण दिशा समायोजित करें, और कैलिब्रेट करने और कंटेनर के लिए एक प्लास्टिक ट्यूब जोड़ने के लिए एक आत्मा स्तर का उपयोग करें 2. एक बड़े दायरे के साथ एक स्तर गेज का उपयोग करें 3. एक बड़े दायरे या अन्य माप विधियों के साथ एक स्तर गेज का उपयोग करें 4. स्वाभाविक रूप से तरल या सामग्री जोड़ने के बाद काम फिर से शुरू 5. एक बड़े दायरे के साथ एक स्तर गेज का उपयोग करें |
| उपकरण का प्रदर्शन अस्थिर है या मापा गया मान में बड़ा विचलन है | 1. सामग्री स्तर अंधे धब्बे में प्रवेश करता है 2. दूरी माप मूल्य स्थापना ऊंचाई से अधिक है 3वहाँ मजबूत विद्युत चुम्बकीय हस्तक्षेप है. 4ध्वनि तरंगों को अवरुद्ध करने वाली वस्तुएं 5. स्तरमीटर पर एक धातु फ्लैंज तैयार है 6. जांच की उत्सर्जक सतह या पक्ष धातु के संपर्क में है |
1. लेवलमीटर को ऊपर उठाएं या लेवल को बहुत ऊंचा होने से रोकें 2. सही मान पर स्थापना ऊंचाई को संशोधित करें 3उपकरण को जमीन से जोड़ा जाना चाहिए और स्तरदर्शक को ढाला जाना चाहिए। 4. स्थापना की स्थिति बदलें या प्लास्टिक पाइप जोड़ें 5प्लास्टिक के फ्लैंग्स पर स्विच करें 6. धातु से अलग करने के लिए रबर पैड का उपयोग करें |
स्थापित करने के लिए बंदरगाह या जांच के साथ कंटेनर के लिए गोल पाइप में रखा, 4 मीटर, 6 मीटर और 8 मीटर प्रकार के स्तर गेज कंटेनर के फ्लैंज कनेक्शन की लंबाई 400 मिमी से कम होनी चाहिए,और 12 मीटर स्तर गेज कंटेनर की लंबाई 400 मिमी से कम होनी चाहिए.
150 मिमी, 15 मीटर, 20 मीटर, 30 मीटर स्तर सेंसर जांचों को स्थापना बंदरगाह से बाहर निकलना चाहिए।
