उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KUM-A
दस्तावेज़:
नोटः रेंज की जानकारी बहुत महत्वपूर्ण है

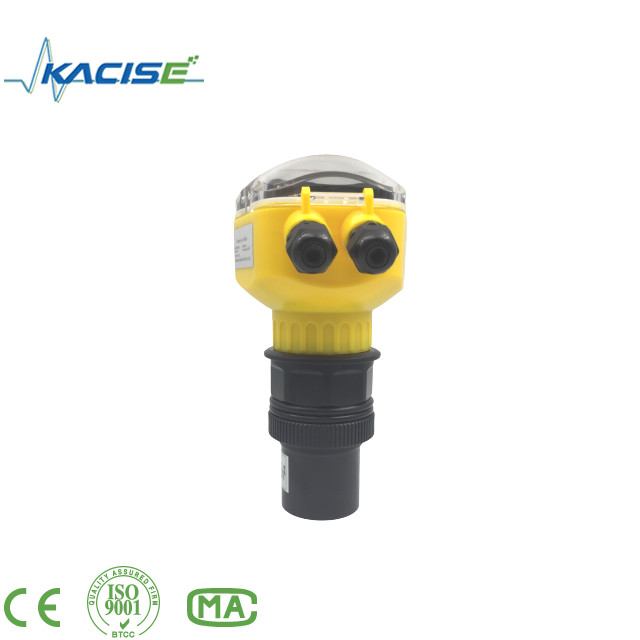

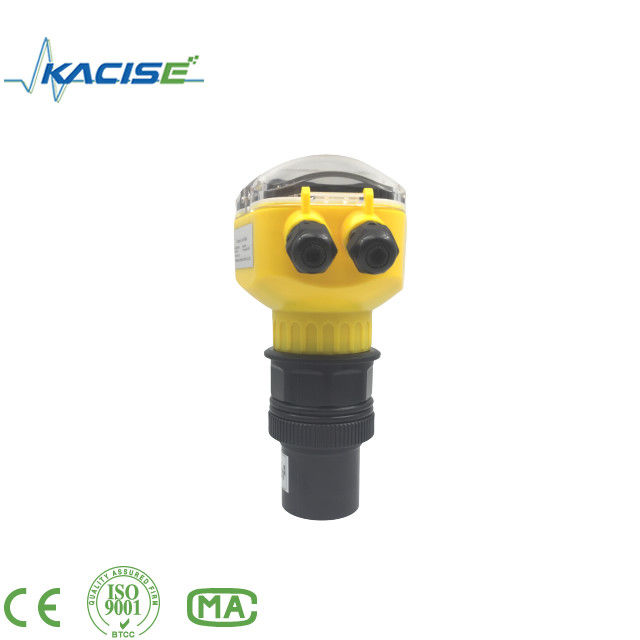

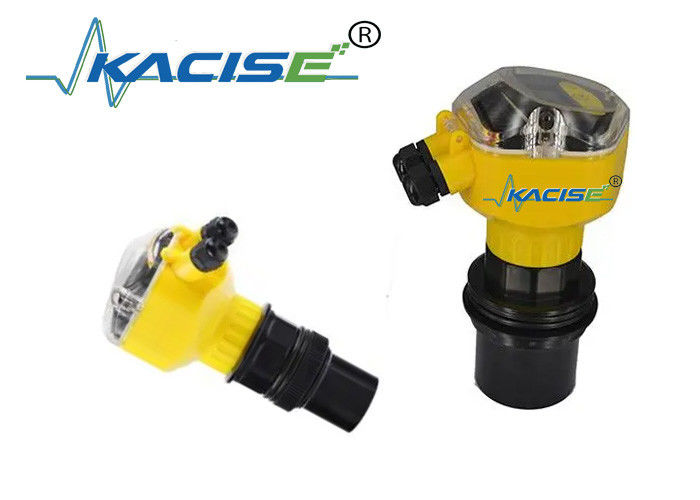

इंटीग्रेटेड सम्प अल्ट्रासोनिक लेवल मीटर एक उत्कृष्ट डिजिटल जल स्तर मीटर है। इसे संप और इसी तरह के अनुप्रयोगों में सटीक माप प्रदान करने के लिए डिज़ाइन किया गया है।इस उपकरण में उन्नत अल्ट्रासोनिक तकनीक के साथ डिजिटल डिस्प्ले और नियंत्रण सुविधाएं शामिल हैंयह विश्वसनीय और सटीक डेटा प्रदान करता है, जिससे विभिन्न सेटिंग्स में जल स्तरों का कुशल प्रबंधन और नियंत्रण संभव हो जाता है।
| पैरामीटर | कॉम्पैक्ट प्रकार | स्प्लिट प्रकार |
| रेंज | 5 मीटर, 10 मीटर, 15 मीटर, 20 मीटर, 30 मीटर, 40 मीटर, 50 मीटर, 60 मीटर | 5 मीटर, 10 मीटर, 15 मीटर, 20 मीटर, 30 मीटर, 40 मीटर, 50 मीटर, 60 मीटर |
| सटीकता | 0.5 से 1 प्रतिशत | |
| संकल्प | 3 मिमी या 0.1% ((बड़ा प्रभावी है) | |
| प्रदर्शन | अंग्रेजी एलसीडी | अंग्रेजी एलसीडी |
| एनालॉग आउटपुट |
4वायर 420mA/510Ω लोड 2वायर 420mA/250Ω लोड |
4×20mA/510Ω भार |
| रिले आउटपुट | दो तरफ़ा AC 250V/5A या DC 30V/5A, प्रोग्राम करने योग्य (वैकल्पिक) | दो या चार तरफा AC 250V/ (NO:10A,NC:6A) या DC 24V/ 10A, प्रोग्राम करने योग्य (वैकल्पिक) |
| विद्युत आपूर्ति |
24 वीडीसी (डिफ़ॉल्ट) 220 वी एसी+१५%@५० हर्ट्ज 12 वीडीसी बैटरी |
24 वीडीसी 120 एमए (डिफ़ॉल्ट) 220 वी एसी+१५%@५० हर्ट्ज 12 वीडीसी बैटरी |
| पर्यावरण तापमान |
डिस्प्ले इंस्ट्रूमेंट-20 ̊+60°C, ट्रांसड्यूसर -20 ̊+80°C |
डिस्प्ले इंस्ट्रूमेंट -20+60°C, ट्रांसड्यूसर -20 ̊+80°C |
| संचार | RS485, RS232 (वैकल्पिक) | |
| प्रोटोकॉल | मॉडबस-आरटीयू | |
| सुरक्षा | डिस्प्ले इंस्ट्रूमेंट IP66,ट्रांसड्यूसर IP68 | |
| ट्रांसड्यूसर केबल | नहीं |
डिफ़ॉल्ट 10m अधिकतम 100 मीटर का आदेश दिया जा सकता है (जब विद्युत चुम्बकीय हस्तक्षेप के बिना) |
| ट्रांसड्यूसर की स्थापना | रेंज और ट्रांसड्यूसर के अनुसार | रेंज और ट्रांसड्यूसर के अनुसार |
| बिजली की खपत |
स्प्लिट प्रकार की विशिष्ट शक्ति निम्नानुसार है: केवल mA आउटपुट के साथ, यह 1.5W/24V (मानक) है; केवल RS485 आउटपुट के साथ, यह 0.9W/24V (वैकल्पिक) है; RS485 और mA दोनों आउटपुट के साथ, यह 1.6W/24V (वैकल्पिक) है; दो रिले जोड़ें, शक्ति 0.8W/24V (वैकल्पिक) से बढ़ जाती है; 220VAC स्प्लिट-टाइप की शक्ति 5W/220VAC है। कॉम्पैक्ट चार तार वाले उपकरण की विशिष्ट शक्ति निम्नानुसार है: केवल mA आउटपुट के साथ, यह 1W/24V (मानक) है; केवल RS485 आउटपुट के साथ, यह 0.6W/24V (वैकल्पिक) है; RS485 और mA दोनों आउटपुट के साथ, यह 1.1W/24V (वैकल्पिक) है; दो रिले जोड़ें, शक्ति 1W/24V (वैकल्पिक) से बढ़ जाती है; 220 वीएसी कॉम्पैक्ट चार तार वाले यंत्र की शक्ति 5 डब्ल्यू/220 वीएसी है। 24V कॉम्पैक्ट दो तारों वाले उपकरण आउटपुट शक्ति और उपकरण आउटपुट वर्तमान मूल्य संबंधित हैंः (4mA/0.096W-20mA/0.48W) |
|
| कुम-ए | ||||||
| माप सीमा | ||||||
| ए | 5 मीटर | |||||
| बी | 10 मीटर | |||||
| सी | 15 मीटर | |||||
| D | 20 मीटर | |||||
| ई | 30 मीटर | |||||
| F | 40 मीटर | |||||
| जी | 50 मीटर | |||||
| H | 60 मीटर | |||||
| आउटपुट सिग्नल | ||||||
| ए | 4-20mA | |||||
| सटीकता | ||||||
| 0.5 | 0.5 प्रतिशत | |||||
| 1.0 | 1% | |||||
| विद्युत आपूर्ति | ||||||
| ए | 24Vdc | |||||
| बी | 11~30Vdc | |||||
| जांच का प्रकार | ||||||
| ए | पीवीडीएफ | |||||
| बी | एल्यूमीनियम मिश्र धातु | |||||
| सी | एबीएस | |||||
| D | स्टेनलेस स्टील 316L | |||||
| ई | टेफ्लॉन | |||||
| F | टाइटेनियम मिश्र धातु | |||||
| दोष का वर्णन | समस्या का कारण | समाधान |
| मीटर नहीं दिखाता, काम नहीं करता | गलत बिजली की आपूर्ति गलत वायरिंग | जाँच करें कि क्या DC24v बिजली की आपूर्ति सही है जाँच करें कि क्या वायरिंग सही है |
| उपकरण प्रदर्शन है, काम नहीं करता है |
1. लेवल गेज तरल स्तर या सामग्री स्तर के साथ संरेखित नहीं है 2तरल पदार्थ का स्तर बहुत उतार-चढ़ाव करता है 3सामग्री की सतह बेहद असमान है। 4. तरल सतह पर एक मोटी फोम परत होती है 5. द्रव को खाली करने और सामग्री को खाली करने के बाद कंटेनर का तल समतल नहीं होता है 6माप सीमा से बाहर |
1. लेवल गेज के संरेखण दिशा समायोजित करें, और कैलिब्रेट करने और कंटेनर के लिए एक प्लास्टिक ट्यूब जोड़ने के लिए एक आत्मा स्तर का उपयोग करें 2. एक बड़े दायरे के साथ एक स्तर गेज का उपयोग करें 3. एक बड़े दायरे या अन्य माप विधियों के साथ एक स्तर गेज का उपयोग करें 4. स्वाभाविक रूप से तरल या सामग्री जोड़ने के बाद काम फिर से शुरू 5. एक बड़े दायरे के साथ एक स्तर गेज का उपयोग करें |
| उपकरण का प्रदर्शन अस्थिर है या मापा गया मान में बड़ा विचलन है |
1. सामग्री स्तर अंधे धब्बे में प्रवेश करता है 2. दूरी माप मूल्य स्थापना ऊंचाई से अधिक है 3वहाँ मजबूत विद्युत चुम्बकीय हस्तक्षेप है. 4ध्वनि तरंगों को अवरुद्ध करने वाली वस्तुएं 5. स्तरमीटर पर एक धातु फ्लैंज तैयार है 6. जांच की उत्सर्जक सतह या पक्ष धातु के संपर्क में है |
1. लेवलमीटर को ऊपर उठाएं या लेवल को बहुत ऊंचा होने से रोकें 2. सही मान पर स्थापना ऊंचाई को संशोधित करें 3उपकरण को जमीन से जोड़ा जाना चाहिए और स्तरदर्शक को ढाला जाना चाहिए। 4. स्थापना की स्थिति बदलें या प्लास्टिक पाइप जोड़ें 5प्लास्टिक के फ्लैंग्स पर स्विच करें 6. धातु से अलग करने के लिए रबर पैड का उपयोग करें |

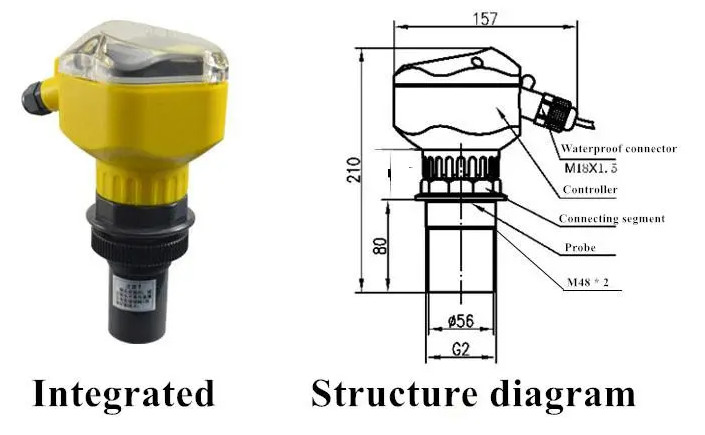

स्थापित करने के लिए बंदरगाह या जांच के साथ कंटेनर के लिए गोल पाइप में रखा, 4 मीटर, 6 मीटर और 8 मीटर प्रकार के स्तर गेज कंटेनर के फ्लैंज कनेक्शन की लंबाई 400 मिमी से कम होनी चाहिए,और 12 मीटर स्तर गेज कंटेनर की लंबाई 400 मिमी से कम होनी चाहिए.
150 मिमी, 15 मीटर, 20 मीटर, 30 मीटर स्तर सेंसर जांचों को स्थापना बंदरगाह से बाहर निकलना चाहिए।
