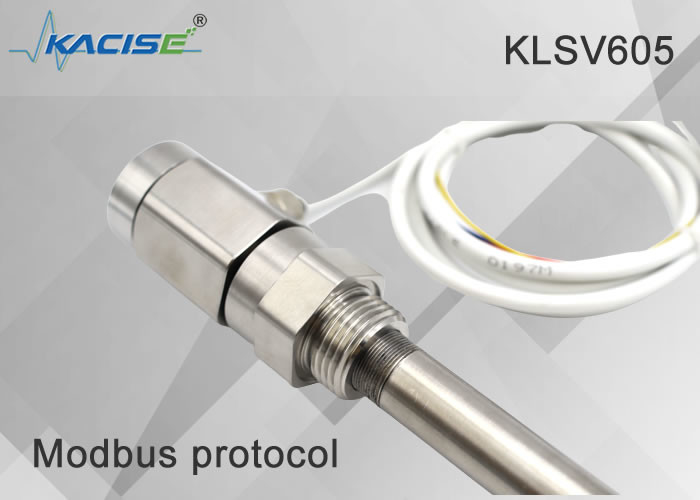

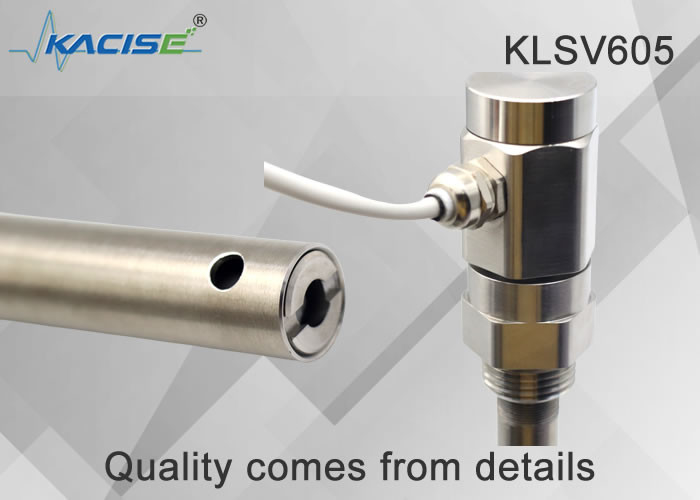

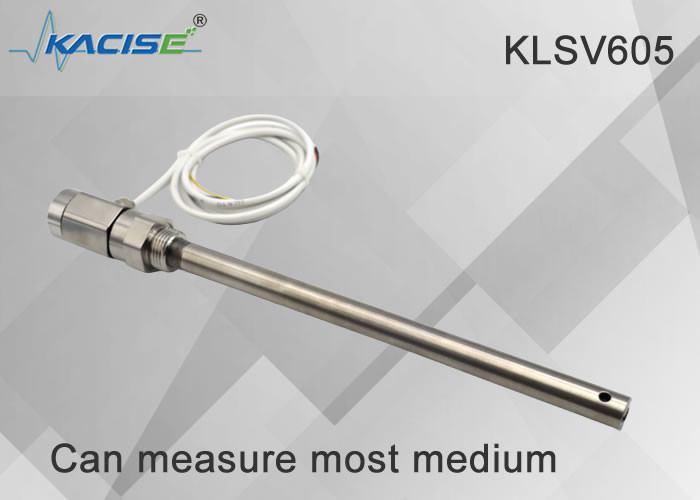

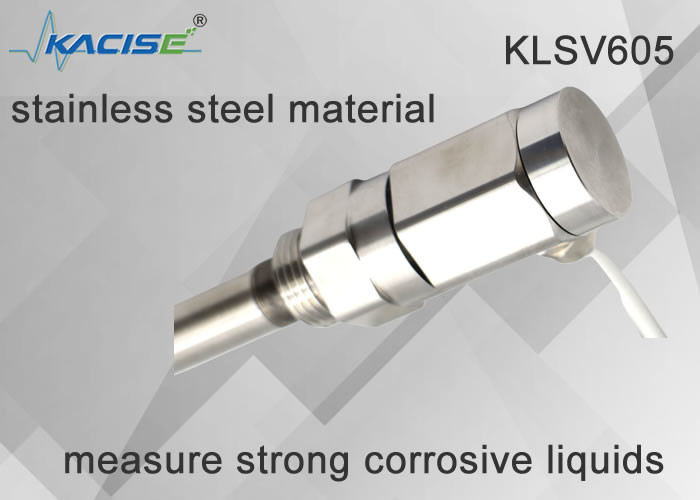

Dropper capacitive level sensor for high temperature level measurement with pressure range -0.1MPa～32MPa

KLSV605 ड्रिपर सीरीज कैपेसिटिव लेवल सेंसर औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया एक उच्च प्रदर्शन तरल स्तर ट्रांसमीटर है। इस मजबूत सेंसर में कोई चलती भाग नहीं है,असाधारण विश्वसनीयता और दीर्घकालिक स्थिरता सुनिश्चित करनायह चुनौतीपूर्ण वातावरण में प्रभावी ढंग से काम करता है, जल वाष्प, धूल या संघनक से प्रभावित नहीं होता है।

कैपेसिटिव तरल स्तर सेंसर में दो मुख्य घटक होते हैंः सेंसर जांच और ट्रांसमीटर इकाई। आरेख में चित्रित किया गया हैः

• A:सेंसर जांच जो कंटेनर या मापने की नली में फैलता है
• बी और सी:उपकरण इंटरफेस के लिए गैस चरण और तरल चरण कनेक्शन फ्लैंग्स
• D:माप सिलेंडर जो सेंसर इलेक्ट्रोड के साथ क्षमता बनाता है
• ई:माप की सटीकता बनाए रखने के लिए आवधिक सफाई के लिए निकासी फ्लैंज
• F:ट्रांसमीटर इकाई जो मानक 4-20mA संकेतों में क्षमता परिवर्तनों को परिवर्तित करती है

स्थापना सरल है - बस गैस-तरल चरण फ्लैंग्स को गैस्केट और बोल्ट का उपयोग करके संबंधित उपकरण फ्लैंग्स से कनेक्ट करें।सुनिश्चित करें कि पाइप के अंदर साफ हैं और सील सतहों स्थापना से पहले बरकरार हैं.

उच्च तापमान बॉयलर अनुप्रयोगों के लिए, ट्रांसमीटर इलेक्ट्रॉनिक्स की सुरक्षा के लिए गर्मी अपव्यय अनुभाग के साथ सेंसर के नीचे स्थित है।ध्यान दें अद्वितीय 90-डिग्री हाथ विन्यास है कि ट्रांसमीटर की ओर मध्यम रिसाव को रोकता है.

• स्थापना से पहले सभी उत्पाद प्रलेखन की जाँच करें
• प्रतिरोध <4Ω के साथ उचित ग्राउंडिंग सुनिश्चित करें
• 485 संचार प्रणालियों के लिए सुरक्षा बाधाओं का उपयोग करें
• बिजली सुरक्षा के प्रभावी उपाय लागू करें
• सावधानी के साथ संभालें - टकराव या अनधिकृत असेंबलिंग से बचें
• उपयोग में नहीं आने पर ठंडे, शुष्क स्थितियों में रखें
