Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
ce,ISO9001
मॉडल संख्या:
KUS600
दस्तावेज़:

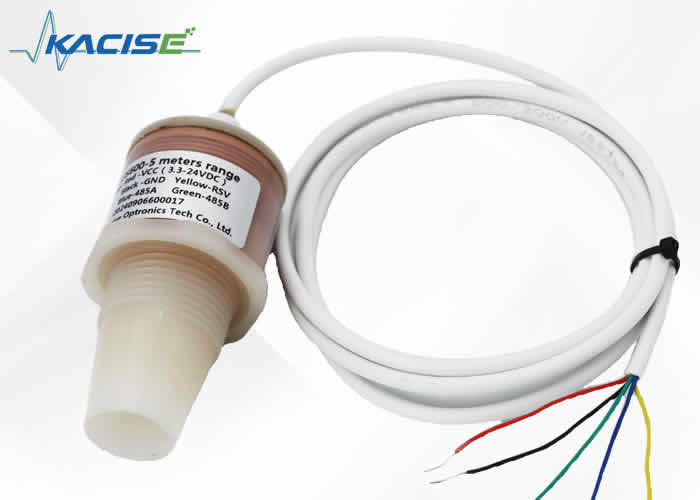

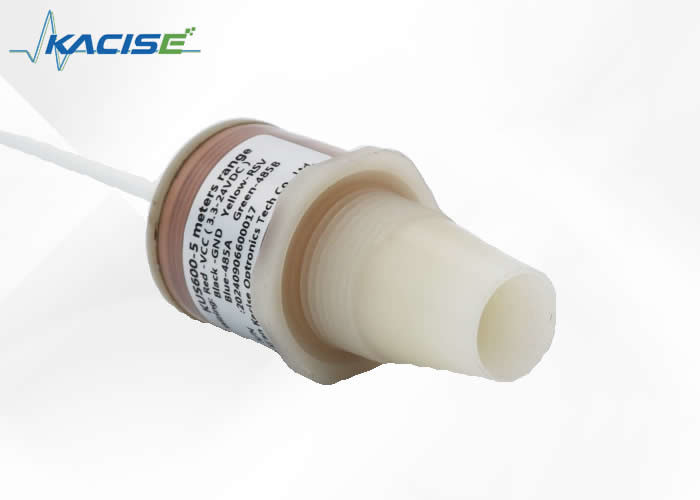

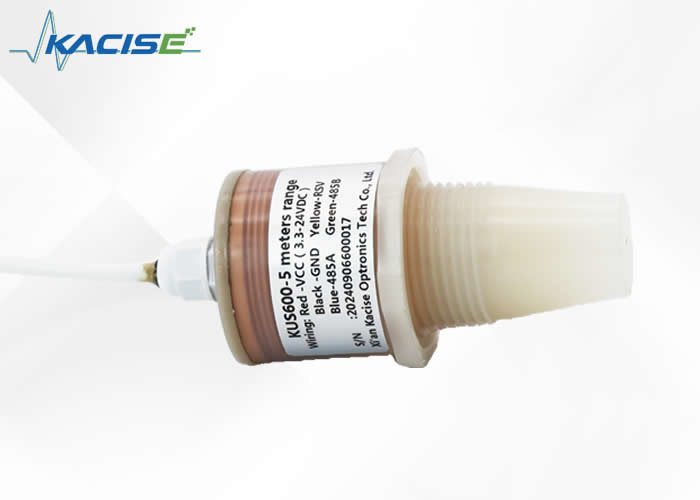

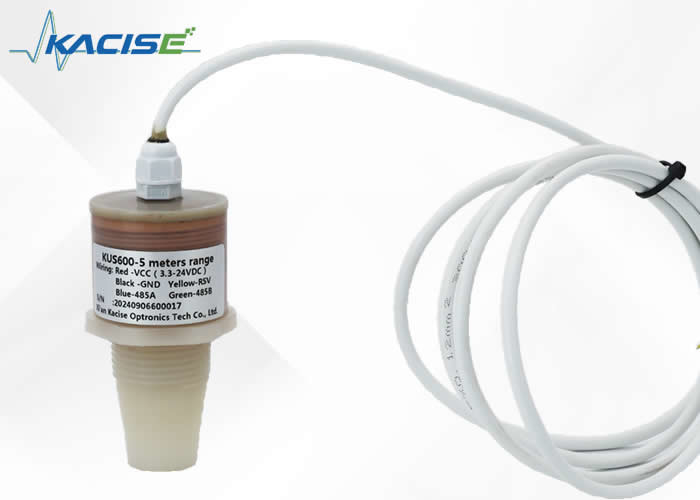

5V अल्ट्रासोनिक लेवल मीटर सेप्टिक टैंक के स्तर को मापने के लिए एक आवश्यक उपकरण है। यह सेप्टिक टैंक के भीतर तरल स्तर को निर्धारित करने के लिए 5V पर काम करता है।यह सटीक और वास्तविक समय के डेटा प्रदान करता हैइसके कॉम्पैक्ट डिजाइन और विश्वसनीय प्रदर्शन के साथ, यह सेप्टिक टैंक की निगरानी के लिए एक व्यावहारिक समाधान है।
आरेख में इकाई मिमी है।
| केबल का रंग | पिन | Dनिबंध | नोट |
| लाल | 1 | विद्युत आपूर्ति | |
| काला | 2 | जीएनडी | |
| पीला | 3 | एनालॉग आउटपुट | 600B मोड 1 या 0 में काम करेगा, यदि 4-20mA, 0-3.3V 0-5V एनालॉग आउटपुट का उपयोग किया जाता है, तो पावर सेविंग मोड में काम नहीं कर सकता है। |
| नीला | 4 | RS485A+ | टीटीएल आउटपुट सिग्नल के लिए टीटीएल-टीएक्सडी |
| हरी | 5 | RS485B- | टीटीएल आउटपुट सिग्नल के लिए टीटीएल-आरएक्सडी |
| केबल का रंग | पिन | Dनिबंध | नोट |
| लाल | 1 | विद्युत आपूर्ति | |
| काला | 2 | जीएनडी | |
| पीला | 3 | स्विच आउटपुट | लोड करंट 1A@60V |
| Wहिट करना | 4 | स्विच आउटपुट | |
| ब्राउन | 5 | RS485A+ | टीटीएल आउटपुट सिग्नल के लिए टीटीएल-टीएक्सडी |
| हरी | 6 | RS485B- | टीटीएल आउटपुट सिग्नल के लिए टीटीएल-आरएक्सडी |
|
KUS600 |
|
| सेंसर रेंज | 600... 5000 मिमी @3.3V बिजली की आपूर्ति. माप दूरी 6 मीटर तक पहुँच सकता है अगर बिजली की आपूर्ति 24V है. |
| समायोजन सीमा | 300....5000 मिमी |
| अनुपयोगी क्षेत्र | 0... 600 मिमी |
| प्रतिक्रिया में देरी | लगभग 10 एमएस |
| सामग्री | पीवीडीएफ |
| ऑपरेटिंग वोल्टेज UB | 3.3... 24 वी डीसी, रिपल 10 % एसएस |
| निर्बाध भार पर आपूर्ति करंट I0 | नींद के दौरान ≤ 20 एमए सक्रिय अवधि और ≤0.3 एमए |
4. मैंnस्टैमैंमैंअtion cअददitiपरs
यदि सेंसर को पर्यावरण तापमान 0°C से नीचे गिरने पर स्थापित किया जाता है, तो यह सुरक्षा उपायों पर अच्छी तरह से काम करना चाहिए।यह आवास धागे के बीच में तय किया जाना है.
