Place of Origin:
shanxi xi'an
ब्रांड नाम:
Kacise
Model Number:
KCS530

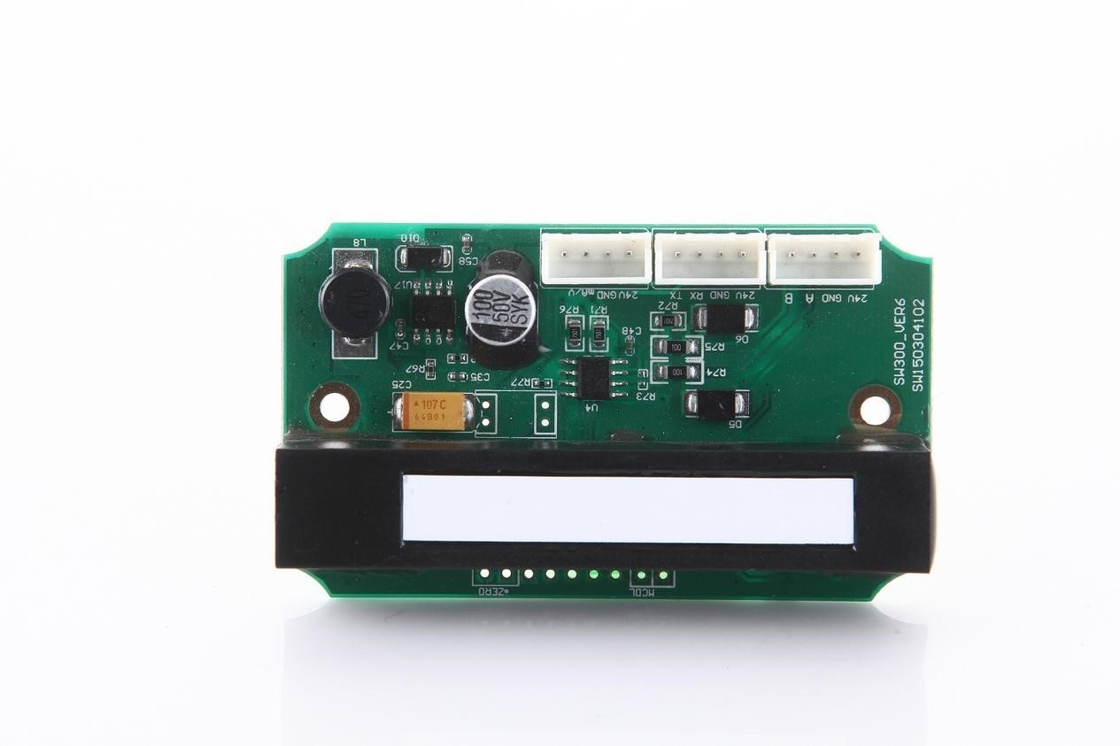

केसीएस530 एनडीआईआर इन्फ्रारेड अवशोषण के सिद्धांत पर आधारित एक गैस डिटेक्शन मॉड्यूल है जो कमरे के तापमान पर गैस वातावरण में कार्बन डाइऑक्साइड की एकाग्रता का पता लगाने के लिए उपयुक्त है।
KCS530 अंतरिक्ष में दोहरी ऑप्टिकल पथों के संदर्भ क्षतिपूर्ति का एहसास करने के लिए एक पेटेंट ऑप्टिकल गुहा, आयातित प्रकाश स्रोत और दो-चैनल डिटेक्टर को अपनाता है। KCS530 में अच्छी चयनशीलता है,कोई ऑक्सीजन निर्भरता और लंबे जीवन.
KCS530 में आसान आवेदन चयन के लिए UART, 485 आउटपुट और 4-20mA वर्तमान आउटपुट (या एनालॉग वोल्टेज आउटपुट) है; KCS530 शून्य बिंदु अंशांकन प्रदान करता है,संवेदनशीलता कैलिब्रेशन और स्वच्छ हवा कैलिब्रेशन कमांड, और ग्राहकों के लिए एक मैन्युअल रूप से कैलिब्रेट किए गए एमसीडीएल पिन प्रदान करता है ताकि वे बाहरी मुक्त प्रवाह वाली स्वच्छ हवा का उपयोग करके सेंसर मॉड्यूल का सापेक्ष शून्य कैलिब्रेशन कर सकें।
KCS530 संवहन प्रसार वेंटिलेशन मोड को अपनाता है, जिसमें एक तेज प्रसार गति है। KCS530 को उच्च आर्द्रता वाले वातावरण जैसे मशरूम घरों में CO2 सांद्रता मापने के लिए डिज़ाइन किया गया है,प्रजनन कक्ष, और कृषि ग्रीनहाउस. यह भी व्यापक रूप से एचवीएसी ताजा हवा नियंत्रण, इनडोर वायु गुणवत्ता निगरानी, कृषि और पशुपालन उत्पादन प्रक्रिया निगरानी में इस्तेमाल किया जा सकता है,बुद्धिमान भवनों में स्थापित किया जा सकता है, वेंटिलेशन सिस्टम, रोबोट, ऑटोमोबाइल और अन्य अनुप्रयोगों को अन्य संकीर्ण स्थान वायु गुणवत्ता निगरानी के लिए भी लागू किया जा सकता है।
| पैरामीटर | चिह्न | न्यूनतम | विशिष्ट मूल्य | अधिकतम | इकाई | |
| भंडारण तापमान | टीएसटीजी | -20 | - | 80 | °C | |
| परिचालन तापमान | टीए | -20 | 60 | °C | ||
| परिचालन आर्द्रता | Hए | 0 | 90 | % आरएच | ||
| कार्य दबाव | पीए | 0.8 | 1.2 | एटीएम | ||
| आपूर्ति वोल्टेज | वीs | 11 | 12 | 30 | वी | |
| अधिकतम परिचालन धारा | मैंअधिकतम | 100 | 120 | 150 | mA | |
|
रेंज (अनुकूलन समर्थित) 100% तक हो सकता है) |
रा | 0 | 5000 | 500000 | पीपीएम | |
| संकल्प | संकल्प | 1000 | पीपीएम | |||
| माप की सटीकता | सटीकता | - | ± 20 पीपीएम या ± 5% वास्तविक मूल्य | ± 300 पीपीएम± 5% वास्तविक मूल्य | पीपीएम | |
| T90 | फैलाव | - | 20 | 40 | दूसरा | |
| पुनरावृत्ति | शून्य | <±50 | पीपीएम | |||
| 50% एफएस | - | <±5% | मापा गया मूल्य का <±5% | - | ||
| जीवन काल | 3 | 10 | 15 | वर्ष | ||
इकाई: मिमी
प्रसार

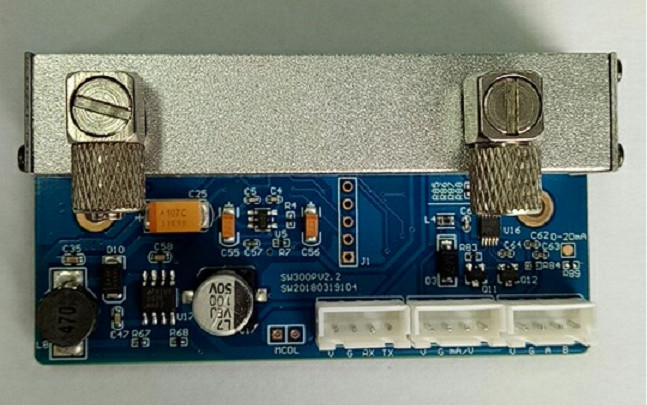

पंप-सक्शन प्रकार
सिग्नल आउटपुटः एनालॉग करंट/वोल्टेज आउटपुट, यूएआरटी आउटपुट, 485 आउटपुट, उपयोगकर्ताओं को अनुकूलित करने की आवश्यकता हो सकती है।
नोटः जब मॉड्यूल कोल्ड स्टार्ट किया जाता है, तो चालू होने के दो मिनट के भीतर प्राप्त एकाग्रता मूल्य संकेत को माप आधार के रूप में उपयोग नहीं किया जाता है।
एनालॉग करंट आउटपुट रेंज (4mA ~ 20mA), 4mA 0ppm के अनुरूप है, 20mA पूर्ण पैमाने पर गैस एकाग्रता के अनुरूप है। ग्राहक भी अनुकूलित कर सकते हैं।
एनालॉग वोल्टेज आउटपुट रेंज (0.4V ~ 2.0V), 0.4V 0ppm के अनुरूप है, और 2.0V पूर्ण पैमाने पर गैस एकाग्रता के अनुरूप है। ग्राहक भी अनुकूलित कर सकते हैं।
बॉड दरः 9600 बीपीएस, 8 डेटा बिट्स, 1 स्टॉप बिट्स, कोई चेक बिट्स नहीं;
डेटा एएससीआईआई आउटपुट है, प्रति फ्रेम डेटा बाइट्स की संख्या तय नहीं है, 32 से शुरू और आरएन के साथ समाप्त होता है
इसे सक्रिय अपलोड और Q&A2way में विभाजित किया गया है।
| 32 | 32 | x | x | x | x | x | 32 | पी | पी | m | r | n |
जहां 32 एक रिक्त स्थान के लिए एएससीआईआई कोड है और आउटपुट एक नई पंक्ति वर्ण के साथ समाप्त होता है
उदाहरण के लिएः आउटपुट 12345 पीपीएम प्रारूप इस प्रकार हैः
| 1 | 2 | 3 | 4 | 5 | पी | पी | m | |||
| 0x20 | 0x20 | 0x31 | 0x32 | 0x33 | 0x34 | 0x35 | 0x20 | 0x70 | 0x70 | 0x6d |
दशमलव भेजेंः235237363521
लौटना
| 32 | 38 | 34 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 |
जहां 32 एक रिक्त स्थान के लिए एएससीआईआई कोड है और आउटपुट एक नई पंक्ति वर्ण के साथ समाप्त होता है
तीन प्रोटोकॉल उपलब्ध हैंः MODBUS RTU, MODBUS ASCII या MODBUS कस्टमाइजेशन।
होस्ट भेजें प्रोटोकॉल प्रारूप
एक प्रोटोकॉल में फिक्स्ड-फॉर्मेट पैकेट होते हैं। पैकेट का आकार पैकेट की सामग्री के आधार पर भिन्न होता है।
| बाइट | सामग्री |
| 1 | संचार इकाई का पता (सेंसर का पता) |
| 2 | STX चरित्र (0x23) |
| 3 | संदेश कोड 0x52 (पढ़ें) या 0x53 (लिखें) । |
| 4 | डेटा लंबाई (पैकेट लंबाई माइनस 6) |
| 5 | पहले डेटा |
| 6 | दूसरा डेटा बिट |
| 7... ....n-2 | अन्य आंकड़े |
| n-1 | 0x21 |
| n | 8 अंकों का चेक अंक XOR |
पैकेट की पहली बाइट संचार इकाई का पता: यह निम्न कंप्यूटर इकाई के पते को संदर्भित करता है जब मेजबान निम्न कंप्यूटर के साथ संवाद करता है।पैकेट का दूसरा बाइट STX वर्ण है, जो फिक्स्ड है. पैकेट का तीसरा बाइट इंगित करता है कि पैकेट एक पढ़ने या लिखने का आदेश है. 0x52 आदेश को पढ़ने के लिए है 0x53 आदेश लिखें.पैकेट का चौथा बाइट पूरे संदेश में निहित डेटा का वर्णन करने वाली बिट लंबाई है, जो पैकेट आकार शून्य 6 के बराबर है. डेटा निम्न बाइट से उच्च बाइट में अनुक्रमिक रूप से स्थानांतरित किया जाता है. पाठ को बाएं से दाएं रूट किया जाता है. एक बार सभी डेटा स्थानांतरित हो जाने के बाद,डेटा का अंत 1 बाइट 0x21 द्वारा दर्शाया जाएगा. प्रोटोकॉल का अंतिम बाइट प्रेषित डेटा की शुद्धता को सत्यापित करने के लिए चेकसम है.
डिवाइस प्रोटोकॉल प्रारूप लौटाता है
एक प्रोटोकॉल में फिक्स्ड-फॉर्मेट पैकेट होते हैं। पैकेट का आकार पैकेट की सामग्री के आधार पर भिन्न होता है।
| बाइट | सामग्री |
| 1 | 06 (ACK, यह दर्शाता है कि मेजबान का आदेश सही ढंग से प्राप्त किया गया था). |
| 2 | संचार इकाई का पता (सेंसर का पता) |
| 3 | STX चरित्र (0x23) |
| 4 | संदेश कोड 0x52 (पढ़ें) या 0x53 (लिखें) । |
| 5 | (पैक की लंबाई घटाकर 7) । |
| 6 | पहले डेटा |
| 7 | दूसरा डेटा बिट |
| 8... ....n-2 | अन्य आंकड़े |
| n-1 | 0x21 |
| n | 8 अंकों का चेक अंक XOR |
संचार इकाई का पता: यह निचले कंप्यूटर इकाई का पता है जब होस्ट निचले कंप्यूटर के साथ संवाद करता है। पैकेट का दूसरा बाइट STX वर्ण है,जो तय है. पैकेट का तीसरा बाइट इंगित करता है कि पैकेट एक पढ़ना आदेश या एक लिखना आदेश है. 0x52 आदेश को पढ़ने के लिए है 0x53 आदेश लिखें.पैकेट का चौथा बाइट पूरे संदेश में निहित डेटा का वर्णन करने वाली बिट लंबाई है, जो पैकेट आकार शून्य 6 के बराबर है. डेटा निम्न बाइट से उच्च बाइट में अनुक्रमिक रूप से स्थानांतरित किया जाता है. पाठ को बाएं से दाएं रूट किया जाता है. एक बार सभी डेटा स्थानांतरित हो जाने के बाद,डेटा का अंत 1 बाइट 0x21 द्वारा दर्शाया जाएगा. प्रोटोकॉल का अंतिम बाइट प्रेषित डेटा की शुद्धता को सत्यापित करने के लिए चेकसम है.
कमांड प्रकार
(1) सेंसर एकाग्रता मूल्य पढ़ें: जैसे कि वर्तमान 32 (20H) सेंसर डेटा पढ़ना
मेजबान सेंसर को आदेश भेजता हैः20235201372146
20 23 52 01 37 21?? (दशमलव 16)
20: सेंसर संख्या
23: एसटीएक्स तय
52पढ़ना
01: डेटा लंबाई, यह दर्शाता है कि इसके बाद 1 बिट डेटा है
37: सेंसर डेटा पढ़ें
21समाप्ति
??: CheckSum चेक चरित्र
CheckSum = 20 ¢ 23 ¢ 52 ¢ 01 ¢ 37 ¢ 21 ¢ 46H, तो? = 46H
उपकरण निम्नलिखित डेटा लौटाएगा:062023520537000003E821?
06 20 23 52 05 37 00 00 03 E8 21?? (दशमलव 16)
06: ACK सही है
20: सेंसर पता लौटाता है
23: STX (0x23)
52: सेवा प्रकार डिफ़ॉल्ट रिटर्न ऑपरेशन प्रकार (0x52) रीड ऑपरेशन है
05: डेटा लंबाई डेटा की लंबाई 5 बाइट है
37कमांड क्लास
00 00 03 E8: पीपीएम में वर्तमान CO2 सांद्रता मूल्य 4 बाइट्स में व्यक्त सांद्रता मूल्य है, उच्च सांद्रता बाइट बाईं ओर और निम्न सांद्रता बाइट दाईं ओर,सेंसर की एकाग्रता के आधार पर
21: समापन वर्ण
? : चेकसम चेक चरित्र
चेकसमुच्चय= 20?? 23?? 52?? 05?? 37?? 00 ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ०० ००
(2) सेंसर का पता सेट करें:
उदाहरण के लिए, वर्तमान सेंसर पता संख्या 32 (20H) से संख्या 34 (22H) तक पढ़ें।
मेजबान सेंसर को आदेश भेजता हैः2023530231222160
20 23 53 02 31 22 21?? (दशमलव 16)
20: वर्तमान सेंसर संख्या
23: एसटीएक्स तय
53लिखना
02: डेटा की लंबाई, यह दर्शाता है कि इसके बाद दो अंक हैं
31: पता कमांड लिखें
22: वर्तमान सेंसर पते को संख्या 34 में बदल दिया गया है
21समाप्ति
??: CheckSum चेक चरित्र
CheckSum= 20 ¢23 ¢53 ¢02 ¢31 ¢22 ¢21 = 60H, तो ¢ = 60H
उपकरण निम्नलिखित डेटा लौटाता है:062023530231222160
06 20 23 53 02 3122 21??
06: ACK सही है
20: मूल सेंसर पता
23: STX (0x23)
53: सेवा प्रकार डिफ़ॉल्ट रिटर्न ऑपरेशन प्रकार (0x520) रीड ऑपरेशन है
02: डेटा लंबाई डेटा लंबाई 2 बाइट्स
31: वर्ग कमांड वर्ग
22: पता बदलने के बाद वर्तमान सेंसर पता
21: समापन वर्ण
??: CheckSum चेक चरित्र
CheckSum= 20 ¢23 ¢53 ¢02 ¢31 ¢22 ¢21 = 60H, तो ¢ = 60H
(3) सेंसर के प्रारंभिक पते को सेट करने के बारे में:
संक्षिप्त एमसीडीएल, 8 सेकंड के भीतर शून्य कैलिब्रेशन, सेंसर के प्रारंभिक पते के लिए 10 सेकंड से अधिक डिफ़ॉल्ट संख्या 32 है प्रत्येक सेंसर का कारखाना पता 32 (20H) पर सेट है,और जब उपयोगकर्ता सेंसर पते को संशोधित, ठेगाना फ़ैक्टरी सेटिंग को बहाल करने के लिए संबंधित माथे बटन को 10 सेकंड से अधिक समय तक लगातार दबाए रखा जाना चाहिए।
होस्ट भेजें प्रोटोकॉल प्रारूप
एक प्रोटोकॉल में फिक्स्ड-फॉर्मेट पैकेट होते हैं। पैकेट का आकार पैकेट की सामग्री के आधार पर भिन्न होता है।
| बाइट | सामग्री |
| 1 | संचार इकाई का पता (सेंसर का पता) |
| 2 | फ़ंक्शन कोड |
| 3 | डेटा क्षेत्र में प्रथम स्थान |
| 4 | डेटा क्षेत्र में दूसरा अंक |
| 5 | डाटा क्षेत्र में तीसरा स्थान |
| 6 | डेटा क्षेत्र में चौथा स्थान |
| ...... . | अन्य आंकड़े |
| n-1 | सीआरसी कम |
| n | सीआरसी उच्च |
संचार इकाई का पता: यह निम्न कंप्यूटर इकाई के पते को संदर्भित करता है जब मेजबान निम्न कंप्यूटर के साथ संवाद करता है।पैकेट का दूसरा बाइट इंगित करता है कि पैकेट एक read कमांड है या एक write कमांड. 03 इंगित करता है कि संदेश एक पढ़ना आदेश है, और 06 इंगित करता है कि संदेश एक लिखना आदेश है। CRC का उपयोग प्रेषित डेटा की शुद्धता को सत्यापित करने के लिए सत्यापन के लिए किया जाता है।डेटा निम्न बाइट से उच्च बाइट में अनुक्रमिक रूप से स्थानांतरित किया जाता है. पाठ को बाएं से दाएं रूट किया जाता है. सभी डेटा प्रेषित होने के बाद, CRC चेक कम और उच्च बिट्स समाप्त हो जाएगा.
डिवाइस प्रोटोकॉल प्रारूप लौटाता है
एक प्रोटोकॉल में फिक्स्ड-फॉर्मेट पैकेट होते हैं। पैकेट का आकार पैकेट की सामग्री के आधार पर भिन्न होता है।
कमांड प्रकार
(1) सेंसर एकाग्रता मूल्य पढ़ेंजैसे कि वर्तमान सेंसर डेटा 32 (20H) को पढ़ना।
मेजबान सेंसर को एक आदेश भेजता हैः
20 03 00 00 00 02 C2 BA
20: वर्तमान सेंसर पता
03: सेंसर एकाग्रता पढ़ें
00 00 00 02: डेटा क्षेत्र की सामग्री
00 00 पता है 00 02 मात्रा है
C2: CRC उच्च
बीए: सीआरसी कम
चक्रवर्ती अतिरेक जाँच कोड (सीआरसी) का मूल सिद्धांत यह हैः के बिट सूचना कोड के बाद, फिर आर बिट जाँच कोड स्प्लिटिंग, पूरी कोडिंग लंबाई एन बिट्स है, इसलिए,इस कोड को (N) भी कहा जाता है, K कोड. दिए गए (N,K) कोड के लिए, यह दिखाया जा सकता है कि N-K = R की उच्चतम शक्ति के साथ एक बहुपद G ((x) मौजूद है।और G(x) इस CRC कोड के जनरेटिव बहुपद कहा जाता है. चेक कोड की विशिष्ट जनरेशन प्रक्रिया हैः यह मानते हुए कि भेजी जाने वाली जानकारी बहुपद C(X द्वारा दर्शाई जाती है,R बिट्स द्वारा C ((x) को बाएं मोड़ें (जिसे C ((x) * 2R के रूप में व्यक्त किया जा सकता है), और इसी प्रकार C(x के दाईं ओर, R बिट मुक्त होगा, जो चेक अंक की स्थिति है। बहुपद G(x) उत्पन्न करने के लिए C(x) * 2R को विभाजित करके प्राप्त शेष चेक अंक है।
उपकरण निम्नलिखित डेटा लौटाता है:
यदि कुल सीमा 65536 ppm के भीतर है:
20 03 04 00 20 0B E8 CD 85 (दशमलव)
यदि कुल सीमा 65536 ppm से अधिक है:
20 03 06 00 20 00 00 0B E8 33 9D (दशमलव)
20: वर्तमान सेंसर पता
03: सेंसर एकाग्रता पढ़ें
04/06: डेटा क्षेत्र की लंबाई (वापसी किए गए डेटा क्षेत्र की लंबाई ग्राहक द्वारा आदेशित कुल सीमा से संबंधित है, यदि ग्राहक द्वारा आदेशित अधिकतम सीमा 65536 पीपीएम के भीतर है,तो लौटाए गए डेटा क्षेत्र की लंबाई 04 (100ppm लौटाए जाने की संख्या) है: 20 03 04 00 20 00 64 CB 10 ), यदि अधिकतम सीमा 65536 ppm से अधिक है तो लौटाए गए डेटा क्षेत्र की लंबाई 06 है (100 ppm लौटाए जाने का संख्याः 20 03 06 00 20 00 00 00 64 35 08)
लाल भाग डेटा बिट है, और नीले भाग डेटा क्षेत्र लंबाई है
00 20: वर्तमान सेंसर पता 0x20 प्रदर्शित करता है
0B E8: पीपीएम में सेंसर गैस एकाग्रता प्रदर्शित करता है, विशिष्ट मूल्य सेंसर के पते और एकाग्रता पर निर्भर करता है
उपरोक्त सभी आंकड़े दशमलव संख्याएं हैं, और एकाग्रता मूल्य की गणना करने से पहले उन्हें आधार 10 संख्याओं में परिवर्तित करना आवश्यक है
उदाहरण के लिए:
यदि कुल सीमा 65536 ppm के भीतर है:
0B दशमलव 11 है; E8 का दशमलव 232 है, तो एकाग्रता मान हैः 11*256+232=3048 (दशमलव के पीपीएम मूल्य) ।
यदि कुल सीमा 65536 ppm से अधिक है:
00 दशमलव के लिए 0 है; 0B दशमलव के लिए 11 है; E8 का दशमलव 232 है, तो एकाग्रता मान हैः 0*65536+11*256+232=3048 (दशमलव में पीपीएम मूल्य) ।
सीडीः सीआरसी उच्च
85: सीआरसी कम
सीआरसी चेक मान ऊपर के समान हैं
(2) सेंसर का पता सेट करें:उदाहरण के लिए, सेन्सर का पता 32 (20H) को 01 में बदलें
मेजबान सेंसर को एक आदेश भेजता हैः
20 06 00 00 00 01 4E BB (दशमलव)
20: वर्तमान सेंसर पता
06: फ़ंक्शन कोड (सेट सेंसर पता)
00 00 00 01: डेटा क्षेत्र (संशोधित सेंसर नया पता 00 01, यानी 01).
4E: सीआरसी उच्च
बीबी: सीआरसी कम
सीआरसी चेक मान ऊपर के समान है
उपकरण निम्नलिखित डेटा लौटाता है:
20 06 00 00 00 01 4E BB (दशमलव)
इनपुट के समान
पता बदलने के बाद, नई रीडिंग कमांड को केवल पहले पते को वर्तमान पते में बदलने की आवश्यकता है और एक नया चेक बिट प्राप्त करने के लिए CRC सत्यापन करना होगाः
01 03 00 00 00 02 C4 0B (दशमलव)
उपकरण निम्नलिखित डेटा लौटाता है:
यदि कुल सीमा 65536 ppm के भीतर है:
01 03 04 00 01 0B E8 AC 8D (दशमलव)
यदि कुल सीमा 65536 ppm से अधिक है:
01 03 06 00 01 00 00 0B E8 1B CB (दशमलव)
नया सेट सेंसर पता कमांड हैः
01 06 00 00 00 XX xx xx
XX: वह पता है जिसे फिर से संशोधित करने की आवश्यकता है
xx xx: नया चेक अंक
*यह कमांड सीरियल पोर्ट डिबगिंग सहायक कमांड modbus पोल डेटा प्रदर्शन विंडो के नीचे है, मूल्य को संशोधित करके एक नया पता सेट करने के लिए पता प्रदर्शन तालिका पर डबल क्लिक करें
(3) सेंसर के प्रारंभिक पते को सेट करने के बारे में
संक्षिप्त एमसीडीएल, 8 सेकंड के भीतर शून्य कैलिब्रेशन, सेंसर के प्रारंभिक पते के लिए 10 सेकंड से अधिक डिफ़ॉल्ट संख्या 32 है प्रत्येक सेंसर का कारखाना पता 32 (20H) पर सेट है,और जब उपयोगकर्ता सेंसर पते को संशोधित, पता 10 सेकंड से अधिक समय तक लगातार संबंधित माथे के बटन को दबाकर बहाल किया जाना चाहिए।
होस्ट भेजें प्रोटोकॉल प्रारूप
एक प्रोटोकॉल में फिक्स्ड-फॉर्मेट पैकेट होते हैं। पैकेट का आकार पैकेट की सामग्री के आधार पर भिन्न होता है।
| बाइट | सामग्री |
| 1 | 0x3a |
| 2 | संचार इकाई का पता (उच्च सेंसर पता) |
| 3 | संचार इकाई का पता (निम्न सेंसर पता) |
| 4 | फ़ंक्शन कोड उच्च |
| 5 | फ़ंक्शन कोड कम |
| 6 | डेटा क्षेत्र में प्रथम स्थान |
| 7 | डेटा क्षेत्र में दूसरा अंक |
| 8 | डाटा क्षेत्र में तीसरा स्थान |
| 9 | डेटा क्षेत्र में चौथा स्थान |
| 10 | डेटा क्षेत्र में पांचवां स्थान |
| 11 | डेटा क्षेत्र में छठा स्थान |
| 12 | डेटा क्षेत्र में सातवां स्थान |
| 13 | डेटा क्षेत्र में आठवां अंक |
| ....... | अन्य आंकड़े |
| n-3 | एलआरसी उच्च |
| n-2 | एलआरसी कम |
| n-1 | 0x0d |
| n | 0x0a |
संचार इकाई का पता: यह निम्न कंप्यूटर इकाई के पते को संदर्भित करता है जब मेजबान निम्न कंप्यूटर के साथ संवाद करता है।पैकेट का पहला बाइट 0x3a है अंतिम दो बाइट्स 0x0d 0x0a हैं और तय हैं. पैकेट का चौथा और पांचवां बाइट इंगित करता है कि पैकेट एक पढ़ने या लिखने का आदेश है. 03 इंगित करता है कि संदेश एक पढ़ने का आदेश है,और 06 इंगित करता है कि संदेश एक लिखना आदेश है. एलआरसी का उपयोग प्रेषित डेटा की शुद्धता की पुष्टि करने के लिए सत्यापन के लिए किया जाता है। डेटा निम्न बाइट से उच्च बाइट तक अनुक्रमिक रूप से स्थानांतरित किया जाता है। पाठ को बाएं से दाएं रूट किया जाता है।जब सभी डेटा स्थानांतरित किया जाता है, डेटा 0x0d से 2 कट-ऑफ बाइट्स है और 0x0a डेटा के अंत को दर्शाता है।
डिवाइस प्रोटोकॉल प्रारूप लौटाता है
प्रोटोकॉल में फिक्स्ड-फॉर्मैट पैकेट होते हैं। पैकेट का आकार पैकेट की सामग्री के आधार पर भिन्न होता है। रिटर्न प्रारूप भेजने के प्रारूप के समान होता है।
कमांड प्रकार
(1) सेंसर एकाग्रता मान पढ़ेंःजैसे कि वर्तमान 20H सेंसर डेटा पढ़ना
Modbus पोल के अंतर्गत 03 फ़ंक्शन कोड के अंतर्गत पता 0x0003 के लिए 3 पर सेट किया जाना चाहिए और मात्रा 1 पर सेट की जानी चाहिए।
मेजबान सेंसर को आदेश भेजता हैः
3A 32 30 30 33 30 30 30 30 33 30 30 30 30 30 30 30 31 44 39 0D 0A (दशमलव) है: 200300030001D9
3a: फिक्स्ड स्टार्ट बिट
32 30 है 20: सेंसर संख्या
30 33 है 03: सेंसर एकाग्रता पढ़ें
30 30 30 33 30 30 30 31: डेटा क्षेत्र की सामग्री
30 30 30 33 पता दर्शाता है कि पढ़ने के लिए रजिस्टर का प्रारंभिक पता 0x0003 है, और 30 30 30 31 मात्रा का मतलब है कि पढ़ने के लिए रजिस्टर की संख्या 1 है
44: एलआरसी उच्च
39: एलआरसी कम
0D: फिक्स्ड एंड बिट
0A: निश्चित अंत बिट
LRC=20+03+00+03+00+01=27H नकारात्मक के बाद, D9H में 1 जोड़ें और चेक कोड 44 39 है
उपकरण निम्नलिखित डेटा लौटाएगा:
3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (दशमलव) है: 200302017367
3A: फिक्स्ड स्टार्ट बिट
32 30 है 20: सेंसर संख्या
30 33 है 03: पढ़ने सेंसर एकाग्रता इंगित करता है कि डेटा क्षेत्र है 3 बिट 16 बिट डेटा 6 बाइट का प्रतिनिधित्व किया
30 32 है 02: डेटा क्षेत्र की लंबाई
30 31 37 33 है 0173: वर्तमान CO2 सांद्रता मूल्य है 0*16 ^ 3 + 1 * 16 ^ 2 + 7 * 16 + 3 प्रति व्यक्ति 16 बार। इकाई पीपीएम है, जो 4 बाइट्स में व्यक्त सांद्रता मूल्य है,और विशिष्ट मूल्य सेंसर द्वारा पढ़ा एकाग्रता पर निर्भर करता है
36: एलआरसी उच्च
37: एलआरसी कम
0D: फिक्स्ड एंड बिट
0A: निश्चित अंत बिट
LRC=20+03+02+01+73=99H, नकारात्मक के बाद 67 में 1 जोड़ें और चेक कोड 36 37 है
सेंसर पता पढ़ेंः उदाहरण के लिए, वर्तमान 20h सेंसर पता 32 पढ़ें
*यहाँ सेंसर पता पढ़ने के लिए है Modbus सर्वेक्षण के तहत 03 फ़ंक्शन कोड पता 192 पर सेट किया जाना चाहिए 0x00c0 है, मात्रा 1 पर सेट है।
मेजबान सेंसर को आदेश भेजता हैः
3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (दशमलव)
यह हैः 200300c000011C
3a: फिक्स्ड स्टार्ट बिट
32 30 है 20: सेंसर संख्या
30 33 है 03: सेंसर एकाग्रता पढ़ें
30 30 43 30 30 30 30 31: डेटा क्षेत्र की सामग्री
30 30 43 30 पता दर्शाता है कि पढ़ने के लिए रजिस्टर का प्रारंभिक पता 0x00c0 है, और 30 30 30 31 मात्रा दर्शाता है कि पढ़ने के लिए रजिस्टर की संख्या 1 है
31: एलआरसी उच्च
43: एलआरसी कम
0D: फिक्स्ड एंड बिट
0A: निश्चित अंत बिट
LRC=20+03+00+c0+00+01=E4H ऋण के बाद, 1CH को 1 जोड़ें और चेक कोड 31 43 है
उपकरण निम्नलिखित डेटा लौटाएगा:
3A 32 30 30 33 30 32 30 30 32 30 32 30 42 0D 0A (दशमलव) है: 2003020020BB
3A: फिक्स्ड स्टार्ट बिट
32 30 है 20: सेंसर संख्या
30 33 है 03: पढ़ने सेंसर एकाग्रता इंगित करता है कि डेटा क्षेत्र है 3 बिट 16 बिट डेटा 6 बाइट का प्रतिनिधित्व किया
30 32 है 02: डेटा क्षेत्र की लंबाई
30 30 32 30 है 0020: वर्तमान सेंसर पता 0x0020 सीमा में 0-FF
42: एलआरसी उच्च
42: एलआरसी कम
0D: फिक्स्ड एंड बिट
0A: निश्चित अंत बिट
LRC=20+03+02+00+20=45H, ऋण के बाद BB के रूप में 1 जोड़ें और चेक कोड 42 है 42
(2) सेंसर सेट करेंपताः उदाहरण के लिए, सेंसर पता नंबर 32 को नंबर 01 में बदलें
* Modbus poll (फंक्शन कोड 06 का पता बदलने के लिए पता 32 दिखाने वाली तालिका पर डबल क्लिक करें, पता 192 पर सेट किया जाना चाहिए (डिफ़ॉल्ट होना चाहिए) है.) 0x00c0,मान सेंसर के नए पते के लिए 1 पर सेट है.
मेजबान सेंसर को आदेश भेजता हैः
3A 32 30 30 36 30 30 43 30 30 30 30 30 31 31 39 0D 0A (दशमलव)
यह हैः 200600c0000119
3A: फिक्स्ड स्टार्ट बिट
32 30 है 20: सेंसर संख्या
30 36 है 06: फ़ंक्शन कोड (सेट सेंसर पता).
30 30 43 30 30 30 30 31: डेटा क्षेत्र
सेंसर रजिस्टर 30 30 43 30 का आरंभिक पता 0x00c0 है और सेंसर 30 31 का संशोधित नया पता 01 है।
31: एलआरसी उच्च
39: एलआरसी कम
0D: फिक्स्ड एंड बिट
0A: निश्चित अंत बिट
LRC= 20+06+00+c0+00+01=E7H नकारात्मक होने के बाद, 1 से 19 जोड़ें, और चेक कोड 31 39 है।
उपकरण निम्नलिखित डेटा लौटाएगा:
3A 32 30 30 36 30 30 43 30 30 30 30 30 31 31 39 0D 0A (दशमलव)
इनपुट के समान
(3) सेंसर के प्रारंभिक पते को सेट करने के बारे मेंः
संक्षिप्त एमसीडीएल, 8 सेकंड के भीतर शून्य कैलिब्रेशन, सेंसर के प्रारंभिक पते के लिए 10 सेकंड से अधिक डिफ़ॉल्ट संख्या 32 है प्रत्येक सेंसर का कारखाना पता 32 (20H) पर सेट है,और जब उपयोगकर्ता सेंसर पते को संशोधित, ठेगाना फ़ैक्टरी सेटिंग को बहाल करने के लिए संबंधित माथे बटन को 10 सेकंड से अधिक समय तक लगातार दबाए रखा जाना चाहिए।
सेंसर 63 मिमी की दूरी और 3.2 मिमी के एपर्चर के साथ एक पोजिशनिंग छेद के साथ स्थापित है
तारों की सोकेट पिच 2.54 मिमी है
सेंसर को नियमित रूप से कैलिब्रेट किया जाना चाहिए, यह अनुशंसा की जाती है कि यह 3 महीने से अधिक न हो, और लंबे समय तक संचालन के लिए स्वचालित कैलिब्रेशन चालू होने पर कैलिब्रेशन की आवश्यकता नहीं है
धूल के उच्च घनत्व वाले वातावरण में लंबे समय तक सेंसर का उपयोग न करें
कृपया सेंसर के बिजली की आपूर्ति की सीमा के भीतर सेंसर का उपयोग करें
| आदेश सूचना पत्र | |||||
| KCS530 | KCS530 CO2 एकाग्रता सेंसर | ||||
| xxxx | सेंसर पीपीएम में CO2 सांद्रता की सीमा को मापता है, जिसमें न्यूनतम मान 2000 और अधिकतम मान 50000 पीपीएम होता है। | ||||
| 2000 | सीमा 200ppm (डिफ़ॉल्ट) | ||||
| 10000 | दायरा 10000 पीपीएम | ||||
| 50000 | सीमा 50000ppm | ||||
| कोड करना | प्रतिक्रिया गति दो प्रकार की होती हैः तेज और धीमी | ||||
| एस | धीमा (डिफ़ॉल्ट) | ||||
| Q | तेज | ||||
| कोड करना | बाउड दर का चयन, आम तौर पर इस्तेमाल की जाने वाली बाउड दर 2400 9600 19200 38400 बीपीएस, 8 बिट्स डेटा, 1 बिट्स स्टॉप बिट्स, कोई चेक बिट्सः ऑर्डर करने से पहले विशेष आवश्यकताओं की पुष्टि करें। | ||||
| कस्टम | आदेश देने से पहले बाउड दर की पुष्टि करें | ||||
| 2400 | 2400 बीपीएस बाउड दर | ||||
| 9600 | 9600 बीपीएस बाउड दर | ||||
| 19200 | 19200 बीपीएस बाउड दर | ||||
| 38400 | 38400 बीपीएस बाउड दर (डिफ़ॉल्ट) | ||||
| कोड करना | सीरियल पोर्ट प्रोटोकॉल | ||||
| मॉडबस-आरटीयू | मानक Modbus-RTU प्रोटोकॉल (डिफ़ॉल्ट) | ||||
| Modbus-ASCII | मानक Modbus-ASCII प्रोटोकॉल | ||||
| मॉडबस-स्वयं | Modbus निजी प्रोटोकॉल | ||||
| KCS530 | -2000 | -S | -38400 | -मोडबस-आरटीयू | |
URL:www.kacise.com
टेलीफोनः +86-29-17719566736
ईमेलः sales@kacise.com
पता: तांग्यान दक्षिण रोड, शियान शहर, शानक्सी प्रांत, चीन
| संक्षिप्त | पूरा नाम |
| VOL | 1% VOL हवा में किसी विशेष गैस के वॉल्यूम का 1% है। |
| पीपीएम | 1 पीपीएम का अर्थ है कि वायु में एक विशिष्ट गैस की मात्रा एक मिलियन में से एक है। |
| ऑक्सीजन | ऑक्सीजन के अणु |
| एलसीडी | एलसीडी डिस्प्ले |
| RS485 | असिंक्रोनस सीरियल पोर्ट 485 |
| डीसी | समवर्ती |
| एसी | संचार |
| पीवीसी | पॉलीविनाइल क्लोराइड |
अपनी पूछताछ सीधे हमें भेजें
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
