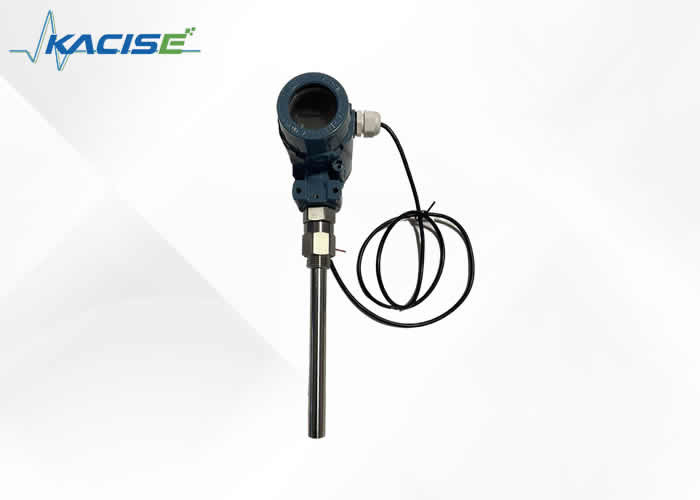

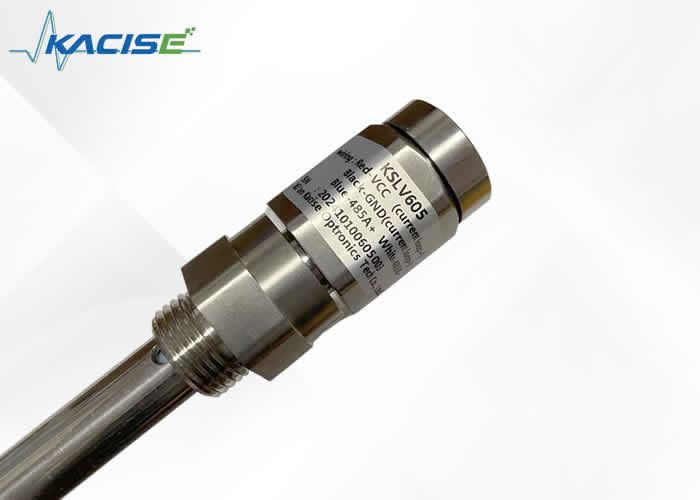

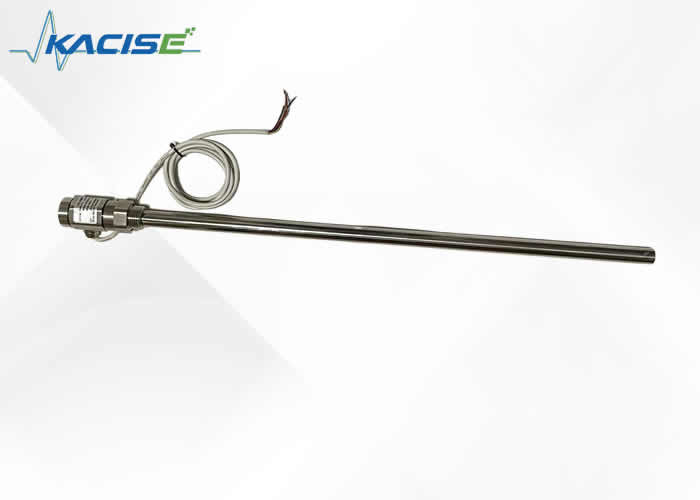

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

3m Capacitive Water Level Sensor

0.1m Capacitive Water Level Sensor

0.1m capacitive fluid level sensor

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

KACISE

प्रमाणन:

CE

Model Number:

KSLV605

दस्तावेज़:

KSLV605 Capacitive Level Se....1.pdf

हमसे संपर्क करें
बोली मांगें
उत्पाद का विवरण
मापने की सीमा:
0.1~3 मी
दबाव सीमा:
-0.1MPa~32MPa
कैपेसिटेंस डिटेक्शन रेंज:
10पीएफ~500पीएफ
वोल्टेज आपूर्ति:
5~36 वी डीसी
उत्पादन में संकेत:
4-20mA/RS485
मापन सटीकता:
स्तर 0.1、0.2 、0.5 、1
पर्यावरण का तापमान:
-40 ~ 85 ℃
रेंजिंग संकल्प:
0.1 मिमी
लंबी स्थिरता:
≤0.1%एफएस/ हाँ
संरक्षण वर्ग:
आईपी67
प्रमुखता देना:

3m Capacitive Water Level Sensor

,

0.1m Capacitive Water Level Sensor

,

0.1m capacitive fluid level sensor

भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
1pcs
मूल्य
Dollar+56~256+USD
पैकेजिंग विवरण
प्रत्येक इकाई में अलग-अलग बॉक्स होते हैं और सभी बक्से मानक पैकेज में पैक किए जाते हैं या ग्राहक अनुर
प्रसव के समय
5 से 8 कार्यदिवस
Payment Terms
D/A,D/P,T/T,Western Union,MoneyGram,L/C
आपूर्ति की क्षमता
1000 पीस/टुकड़े प्रति सप्ताह परक्राम्य
उत्पाद का वर्णन
0.1m~3m कैपेसिटिव वाटर लेवल सेंसर उच्च प्रदर्शन और व्यापक रेंज
उत्पाद विशेषताएं
माप सीमा 0.1~3 मीटर
दबाव सीमा -0.1MPa32MPa
क्षमता का पता लगाने की सीमा 10PF ₹500PF
आपूर्ति वोल्टेज 5~36 वी डीसी
आउटपुट सिग्नल 4-20mA/RS485
माप की सटीकता स्तर 0.1,0. 2,0.51
परिवेश का तापमान -40°85°C
विभिन्न प्रकार का संकल्प 0.1 मिमी
लंबी स्थिरता ≤0.1% एफएस/वर्ष
सुरक्षा वर्ग IP67
उच्च प्रदर्शन और व्यापक रेंज के साथ KLSV605 कैपेसिटिव वाटर लेवल सेंसर
सामान्य विवरण

कैपेसिटिव तरल स्तर गेज एक माप उपकरण है जो कंटेनर में माध्यम के स्तर को मापने के लिए क्षमता में परिवर्तन का उपयोग करता है।माप प्रक्रिया मुख्य रूप से दो इलेक्ट्रोड के बीच क्षमता में परिवर्तन पर निर्भर करता हैयानि कैपेसिटिव लिक्विड लेवल गेज की संवेदनशीलता दो मीडिया, एक गैस और एक लिक्विड के डायलेक्ट्रिक स्थिरों के अंतर पर निर्भर करती है।क्षमता स्तर गेज के माप को यह सुनिश्चित करना चाहिए कि दोनों माध्यमों के डायलेक्ट्रिक स्थिरांक समान हैं, अन्यथा डायलेक्ट्रिक स्थिरता का परिवर्तन सीधे त्रुटियों का कारण बनेगा।

विशेषताएं
  • अच्छी संरचना और स्थापना विधि उच्च तापमान, उच्च दबाव, मजबूत संक्षारण, आसान क्रिस्टलीकरण, विरोधी बंद होने, विरोधी ठंड और ठोस पाउडर और दानेदार सामग्री पर लागू किया जा सकता है.
  • यह मजबूत संक्षारक माध्यम के तरल स्तर को माप सकता है, उच्च तापमान के माध्यम के तरल स्तर, और सील कंटेनर के तरल स्तर, जो चिपचिपाहट के साथ कुछ नहीं करना है,मध्यम का घनत्व और कार्य दबाव.
विनिर्देश
पता लगाने की सीमा 0. 1 ¢ 3m
क्षमता माप सीमा 10PF ₹500PF
सटीकता 0.1 वर्ग, 0.2 वर्ग, 0.5 वर्ग, 1 वर्ग
दबाव सीमा -0.1MPa32MPa
जांच का तापमान प्रतिरोध -50 ̊250°C
परिवेश का तापमान -40°85°C
भंडारण तापमान -55°C+125°C
आउटपुट सिग्नल 4×20mA, 485 संचार, आदि
वायरलेस आउटपुट लेवल सेंसर की संचार दूरी 200 मीटर से कम
विद्युत आपूर्ति वोल्टेज 3.3-36V (वैकल्पिक बैटरी पावर सप्लाई) 5~36V DC
स्तर सेंसर सामग्री 316 स्टेनलेस स्टील, 1Gr18Ni19Ti या PTFE
दीर्घकालिक स्थिरता ≤0.1% एफएस/वर्ष
तापमान में उतार-चढ़ाव ≤0.01% एफएस/ °C (०७० °C के दायरे के भीतर)
धमाका प्रतिरोधी ग्रेड प्रदर्शनी6
सुरक्षा स्तर IP67
संरचना

कैपेसिटिव तरल स्तर सेंसर में विभिन्न अनुप्रयोग अवसरों और मापदंडों के कारण अलग-अलग संरचनाएं होती हैं, लेकिन सामान्य तौर पर इसकी मुख्य संरचना को मोटे तौर पर दो भागों में विभाजित किया जा सकता है,अर्थात् सेंसर भाग और ट्रांसमीटर भागजैसा कि चित्र में दिखाया गया हैः

Structure diagram of capacitive liquid level sensor
चित्र 1: क्षमतायुक्त तरल स्तर सेंसर की संरचना आरेख

चित्र A में सेंसर दिखाया गया है, जो सीधे कंटेनर उपकरण में जांच करता है या मीटर ट्यूब के मापने वाले माध्यम में मापता है।

चित्र में B और C द्रव स्तर मापने और नियंत्रण उपकरण के गैस चरण और तरल चरण कनेक्शन फ्लैंग्स हैं, जिनका उपयोग उपकरण फ्लैंग्स को जोड़ने के लिए किया जाता है,और उपकरण में तरल और दबाव माप सिलेंडर के लिए तैयार कर रहे हैं.

चित्र में D द्रव स्तर माप और नियंत्रण उपकरण का माप सिलेंडर दिखाता है, जो सेंसर इलेक्ट्रोड के साथ एक क्षमता बना सकता है।

चित्र में दिखाया गया E सीवेज फ्लैंज है, जो नियमित रूप से तरल स्तर मापने और नियंत्रण उपकरण में बाहर की ओर गंदगी को बाहर निकाल सकता है,तरल पदार्थ के स्तर के मापने और नियंत्रण उपकरण के मापने के ट्यूब के अंदर साफ रखें, और सेंसर को गंदगी से चिपके रहने से रोकें।

चित्र में दिखाया गया F ट्रांसमीटर है, जो एक कन्वर्टर डिवाइस है जो कैपेसिटेंस से मानक करंट सिग्नल में परिवर्तित होता है,और पूरे तरल स्तर माप और नियंत्रण उपकरण का केंद्रीय हिस्सा हैइसका मुख्य कार्य सेंसर द्वारा भेजे गए तरल स्तर परिवर्तन के कारण होने वाले क्षमता परिवर्तन वृद्धि को प्राप्त करना है, और फिर रूपांतरण के बाद, यह 4-20mADC मानक वर्तमान संकेत आउटपुट करता है।यह ट्रांसमीटर एकीकृत उपकरणों को अपनाता है, कम बिजली की खपत, उच्च तापमान प्रतिरोध, मजबूत विश्वसनीयता के साथ, और आंतरिक सुरक्षा की आवश्यकताओं को पूरा करता है।

नोटःट्रांसमीटर और माप ट्यूब के बीच एक सील भाग है, जो कई सील से बना है,जो यह सुनिश्चित कर सकता है कि मापा हुआ माध्यम सेंसर के संपर्क में है लेकिन बाहर नहीं निकलेगायह खंड एक महत्वपूर्ण सीलिंग हिस्सा है, कृपया दुर्घटनाओं से बचने के लिए निर्माता की सहमति के बिना इसे अलग न करें।
प्रदर्शन
Display model of capacitive liquid level sensor
चित्र 2: क्षमतायुक्त तरल स्तर सेंसर का प्रदर्शन मॉडल
वायरिंग

KSLV606 (डिस्प्ले मॉडल) में दो प्रकार के वायरिंग हैंः एक RS485 है, दूसरा 4-20mA है।

RS485
RS485 wiring diagram
चित्र 3: RS485 वायरिंग आरेख
4-20mA
Isolated 4-20mA output wiring diagram
चित्र 4: अलग 4-20mA आउटपुट वायरिंग आरेख
Non-isolated 4-20mA 2-wire output wiring diagram
चित्र 5: गैर-पृथक 4-20mA 2-वायर आउटपुट वायरिंग आरेख

स्थापना के बाद, पहली बार उपयोग करते समय, गैस चरण वाल्व खोलने के लिए सुनिश्चित करें, और फिर तरल चरण वाल्व खोलने के लिए सुनिश्चित करें कि तरल स्तर तेजी से उतार-चढ़ाव नहीं होगा,माप त्रुटियों का कारण.

इसके अतिरिक्त यह सुनिश्चित किया जाना चाहिए कि कनेक्टिंग केबल के जोड़ अच्छे संपर्क में हों और संक्षारण-रोधी हों।गंदगी के संचय से बचने और उपकरण के प्रदर्शन को प्रभावित करने के लिएसामान्य तांबे के तरल पदार्थ, सी-कार्बन तरल पदार्थ, बाओहे गर्म पानी के टावर, सीवेज पूल और अन्य गंदे मीडिया को उदाहरण के रूप में लेते हुए, इसे सप्ताह में 1 से 2 बार निर्वहन की गारंटी दी जानी चाहिए,जबकि क्लीनर मीडियम को महीने में 1 से 2 बार निकालना चाहिए।.

ट्रांसमीटर के आवास को पानी, संक्षारक माध्यम या गैस के प्रवेश को रोकने के लिए कसकर लपेटा जाना चाहिए और इसे बाहरी बल से टकराने और गैर-पेशेवरों द्वारा इसे अलग करने की मनाही है।

ट्रांसमीटरों के लिए तीन सामान्य वायरिंग विधियां हैंः

Transmitter wiring diagram (a)
चित्र 6.2 (a): ट्रांसमीटर के वायरिंग आरेख
Transmitter wiring diagram (b)
चित्र 6.2 (बी): ट्रांसमीटर के तारों का आरेख
Transmitter wiring diagram (c)
चित्र 6.2 (ग): एम्पमीटर के साथ ट्रांसमीटर के वायरिंग आरेख

जैसा कि ऊपर चित्र में दिखाया गया है, तरल स्तर मापने और नियंत्रण उपकरण के ट्रांसमीटर के लिए तीन वायरिंग विधियां हैं।चित्र (a) सीधे ट्रांसमीटर के वायरिंग आरेख और डिजिटल डिस्प्ले मीटर दिखाता हैचित्र (बी) में ट्रांसमीटर और डीसीएस नियंत्रण प्रणाली का वायरिंग आरेख दिखाया गया है। नियंत्रण प्रणाली 24 वी की आपूर्ति करती है और ट्रांसमीटर से जुड़ी होती है।चित्र (ग) सुरक्षा बाधा द्वारा संचालित ट्रांसमीटर के कनेक्शन आरेख दिखाता हैउपयोक्ता स्थापना के दौरान उपरोक्त तीन वायरिंग विधियों का उल्लेख कर सकते हैं।

स्थापना
गैस चरण और तरल चरण की स्थापना
Gas phase and liquid phase installation diagram
चित्र 7.1: गैस चरण और तरल चरण स्थापना चित्र

चूंकि उत्पाद केवल उपस्थिति डिजाइन और सामग्री में भिन्न होते हैं, लेकिन दोनों बाहरी तरल स्तर माप और नियंत्रण उपकरण से संबंधित हैं,दोनों की स्थापना के तरीके मूल रूप से एक ही हैंसामान्य तौर पर स्थापना बेहद सरल और तेज है,बस द्रव स्तर माप और नियंत्रण उपकरण पर गैस-तरल चरण कनेक्शन निकला हुआ किनारा उपकरण पर गैस-तरल चरण निकला हुआ किनारा के साथ कनेक्ट करें(नोट: तरल स्तर की निगरानी और नियंत्रण उपकरण के कनेक्शन फ्लैंज दोनों पक्षों द्वारा सहमत आकार के अनुसार वेल्डेड किया गया है,और इसे फिर से कॉन्फ़िगर करने की आवश्यकता नहीं है। उपयोगकर्ता को स्वयं वाल्व और पाइपलाइन को कॉन्फ़िगर करना चाहिए) जैसा कि चित्र 7 में दिखाया गया है।1.

नोटःस्थापना से पहले,सुनिश्चित करें कि उपकरण पर आउटलेट पाइप के आंतरिक छेद को साफ करें ताकि यह सुनिश्चित किया जा सके कि उपकरण के आउटलेट पाइप में कोई बाधा नहीं है और फ्लैंज की सील सतह बरकरार हैउसी समय, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
बॉयलर प्रकार के कैपेसिटिव तरल स्तर मीटर की स्थापना
Boiler type capacitive liquid level meter installation diagram
चित्र 7.2: बॉयलर प्रकार क्षमतायुक्त तरल स्तर मीटर की स्थापना आरेख

संक्षारण स्तर मापक विशेष रूप से बड़े, मध्यम और छोटे बॉयलर एयर बैग और अन्य प्रकार के उच्च तापमान तरल स्तर माप के लिए उपयोग किया जाने वाला उत्पाद है।इसमें विशेष सामग्री और रेडियो फ्रीक्वेंसी तकनीक को अपनाया गया है।, ताकि पूरी मशीन उच्च तापमान के वातावरण में लंबे समय तक स्थिर रूप से काम कर सके।तरल स्तर मापने और नियंत्रण उपकरण की संरचना और स्थापना विधि अन्य उत्पादों से भिन्न होती है.

सबसे पहले, यह अन्य उत्पादों से अलग है कि इसका ट्रांसमीटर सेंसर के नीचे स्थित है, माप सिलेंडर से ट्रांसमीटर तक एक सील और गर्मी-विसारक अनुभाग है,और फिर नीचे एक 90-डिग्री घुमावदार हाथ है सेंसर पक्ष के लिए ट्रांसमीटर का नेतृत्व करने के लिए, जो यह सुनिश्चित करता है कि ट्रांसमीटर गैस पोर्ट के पास उच्च तापमान से संरक्षित है। दूसरी ओर, जब उच्च तापमान वाला माध्यम ट्रांसमीटर को नीचे की ओर गर्मी हस्तांतरित करता है,यह पहले एक विशेष गर्मी अपव्यय अनुभाग से गुजरता है, जिससे इसकी गर्मी बहुत कम हो जाएगी। Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, शॉर्ट सर्किट या संक्षारण का कारण बनता है।

संक्षेप में, इस लेवलमीटर की संरचना में स्पष्ट फायदे हैं, यही कारण है कि यह उच्च तापमान वातावरण में लंबे समय तक स्थिर रूप से काम कर सकता है।यह ध्यान दिया जाना चाहिए कि ट्रांसमीटर नीचे है, और सीवेज पाइप से दूरी अपेक्षाकृत निकट है, इसलिए इसे पीछे की ओर स्थापित नहीं किया जा सकता है। स्थापना चित्र 7 में दिखाया गया है।2.

कैलिब्रेशन
Calibration setup diagram
चित्र 8.1: कैलिब्रेशन सेटअप आरेख

यद्यपि एनालॉग समायोजन उत्पाद को कारखाने से बाहर निकलने से पहले किया गया है, ताकि उपयोगकर्ता को उपयोग से पहले हमारे उत्पाद के प्रदर्शन का अधिक अनुभव हो सके,उपयोगकर्ता को एक सरल सत्यापन करने की सिफारिश की जाती है. आप कैलिब्रेशन के लिए उपकरणों के पूरे सेट को हटा सकते हैं. (लेकिन हमारे उत्पादों के भागों को अलग नहीं करते हैं)

बाहरी तरल स्तर माप और नियंत्रण उपकरण का कैलिब्रेशन चित्र 8 में दिखाया गया है।1:

सत्यापन के चरण इस प्रकार हैं:

  1. एक पारदर्शी पानी के पाइप तैयार करें, इसे एक पैमाने के साथ चिह्नित करें या इसे एक शासक के साथ तय करें, ताकि कैलिब्रेशन के दौरान वास्तविक तरल स्तर को देखा और कैलिब्रेट किया जा सके। इसके अलावा,तीन अंकों से अधिक की सटीकता के साथ एक एम्पमीटर (DC) तैयार करें, कई रबड़ के ढक्कन, और पर्याप्त परीक्षण माध्यम (जो पानी द्वारा प्रतिस्थापित किया जा सकता है) ।
  2. पारदर्शी पानी के पाइप के एक छोर को तरल स्तर मापने और नियंत्रण उपकरण के तरल चरण पोर्ट से जोड़ें, सीवेज आउटलेट को ब्लॉक करें और गैस चरण पोर्ट को अनब्लॉक रखें।और श्रृंखला में एम्पमीटर कनेक्ट जैसा कि चित्र 6 में दिखाया गया है.2), और फिर यह पुष्टि करने के बाद बिजली चालू करें कि वायरिंग सही है।
  3. पारदर्शी ट्यूब के ऊपरी छोर से माध्यम जोड़ें, माध्यम तरल चरण ट्यूब के माध्यम से तरल स्तर मापने और नियंत्रण उपकरण में बहता है,और तरल स्तर विभिन्न ऊंचाइयों के साथ कई बिंदुओं के लिए जोड़ा जाता है, क्योंकि इस समय पारदर्शी ट्यूब में तरल स्तर को तरल स्तर मापने और नियंत्रण उपकरण के साथ मापा जाता है। मीटर सिलेंडर में तरल स्तर बिल्कुल लाइन में है।इस समय, एम्पमीटर का मूल्य पढ़ें, और फिर आउटपुट मानक 4-20mA सिग्नल के अनुरूप ऊंचाई अनुपात की तुलना स्तरमीटर की सटीकता की जांच करने के लिए एकत्रित वर्तमान मूल्य के साथ करें (नोटःयह गणना करना आसान हैआम तौर पर, क्रमशः 0%, 25%, 50%, 75% और 100% पर कई बिंदुओं को लिया जाता है, और संबंधित धाराएं क्रमशः 4mA, 8mA, 12mA, 16mA और 20mA होती हैं।यह सीमा क्रमशः तरल चरण और गैस चरण के केंद्र के अनुरूप होनी चाहिए).
परेशानी
  1. उपयोग के दौरान, यदि डिजिटल डिस्प्ले शून्य दर्शाता है, तो डीसी एम्पमीटर की 0-200mA रेंज का उपयोग करें, और जब मापा हुआ वर्तमान भी 0 हो, तो संभावित दोष हैंः
    • क्या 24V बिजली की आपूर्ति सामान्य है?
    • ट्रांसमीटर शॉर्ट सर्किट हो सकता है
    • ट्रांसमीटर में गुणवत्ता संबंधी समस्याएं हैं;
    यदि डीसी एम्पमीटर द्वारा मापी गई धारा 4 एमए से कम है, तो संभावित दोषः
    • वास्तविक तरल स्तर तरल चरण बंदरगाह से नीचे है
    • ट्रांसमीटर के वर्तमान समायोजन मूल्य बहुत कम है
    • ट्रांसमीटर में गुणवत्ता की समस्याएं हैं; यदि मापी गई धारा वास्तविक तरल स्तर के अनुरूप है, तो डिजिटल डिस्प्ले में समस्या है;
    यदि धारा 25mA से अधिक हो तो संभावित विफलताएंः
    • ट्रांसमीटर सर्किट में शॉर्ट सर्किट है
    • वर्तमान समायोजन मूल्य बहुत अधिक है।
  2. जब डिजिटल डिस्प्ले भरा हुआ हो, तो डीसी एम्पमीटर की 0-200mA रेंज का उपयोग करें। जब मापा हुआ वर्तमान 20mA हो, तो कोई गलती हो सकती हैः
    • वर्तमान समायोजन बहुत अधिक है
    • ट्रांसमीटर में शॉर्ट सर्किट है
    • वास्तविक तरल स्तर भरा हुआ है;
    यदि मापी गई धारा 20mA से कम है, तो डिजिटल डिस्प्ले दोषपूर्ण है।
  3. डिजिटल डिस्प्ले जोरदार कूदता है. डीसी एम्पमीटर के 0-200mA रेंज का उपयोग करते हुए, मापा गया वर्तमान बहुत अधिक उतार-चढ़ाव करता है और खराबी हो सकती हैः
    • वास्तविक तरल स्तर में उतार-चढ़ाव
    • खराब लाइन संपर्क
    • ट्रांसमीटर में गुणवत्ता की समस्याएं हैं; यदि मापा हुआ वर्तमान स्थिर है, तो डिस्प्ले मीटर दोषपूर्ण हो सकता है
  4. डिजिटल डिस्प्ले में कोई परिवर्तन नहीं है। डीसी एम्पमीटर की 0-200mA रेंज का उपयोग करें। जब मापा गया वर्तमान सामान्य रूप से बदलता है, तो यह संकेत दे सकता है कि उपकरण दोषपूर्ण है;यदि मापी गई धारा नहीं बदलती है, एक दोष हो सकता हैः
    • ट्रांसमीटर की विफलता
    • गैस-तरल चरण पाइप अवरुद्ध है
    • सेंसर और ट्रांसमीटर के बीच एक खुला सर्किट है और फिर से कनेक्ट किया जाना चाहिए
  5. डिजिटल डिस्प्ले वास्तविक तरल स्तर की तुलना में धीमी गति से बदलता है। जब एम्पमीटर 0-200mA का उपयोग किया जाता है, तो मापा हुआ वर्तमान धीरे-धीरे बदलता है, और एक गलती हो सकती हैः
    • सेंसर के आंतरिक ध्रुव अशुद्धियों के लिए चिपके, 25% हाइड्रोक्लोरिक एसिड (सल्फ्यूरिक एसिड) का उपयोग ध्रुव भिगोने के लिए
    • गैस चरण पाइप आधा अवरुद्ध है, कृपया वाल्व खोलें, और परीक्षण, इसे साफ।
  6. जब डिजिटल डिस्प्ले उच्च या निम्न हो, तो समायोजित करने के लिए ट्रांसमीटर में रेंज या शून्य बटन को समायोजित करें।
नोटःयह मापने के लिए कि क्या सर्किट में 24V बिजली की आपूर्ति है,कृपया मापने से पहले वोल्टमीटर के सकारात्मक और नकारात्मक परीक्षण के तारों का उपयोग 24V बिजली लाइन के सकारात्मक और नकारात्मक कनेक्ट करने के लिए. शॉर्ट सर्किट की उपस्थिति का निवारणः कृपया बाहरी सर्किट और ट्रांसमीटर सर्किट की जाँच करें और इसे समाप्त करें।
सावधानियां
  1. सभी आपूर्ति किए गए उत्पादों के साथ उत्पाद प्रमाण पत्र और निर्देश पुस्तिका, जिसमें उत्पाद संख्या, तकनीकी मापदंड, वायरिंग आरेख, निर्माण की तारीख आदि शामिल हैं।कृपया गलत उपयोग से बचने के लिए ध्यान से जांचें.
  2. स्थापना के दौरान, जांचें कि क्या उत्पाद के कनेक्शन विधि के अनुसार साइट पर इंटरफ़ेस उत्पाद इंटरफ़ेस के अनुरूप है।
  3. तारों को हमारी कंपनी के उपयोग के निर्देशों के अनुसार सख्ती से लगाया जाना चाहिए।
  4. यह उत्पाद एक सटीक ऊर्जा-परिवर्तन उपकरण है, और इसे अलग करने, टकराव करने, गिरने और बल से मारने के लिए मना किया गया है।
  5. यदि उपयोग के दौरान कोई असामान्यता पाई जाती है, तो आपको बिजली बंद करनी चाहिए, इसका उपयोग करना बंद करना चाहिए, इसे जांचना चाहिए, या सीधे हमारी कंपनी के तकनीकी विभाग से संपर्क करना चाहिए।
  6. मूल पैकेजिंग को परिवहन और भंडारण के दौरान बहाल किया जाना चाहिए और एक ठंडे, सूखे और वेंटिलेटेड गोदाम में संग्रहीत किया जाना चाहिए।
  7. स्थापना और उपयोग के दौरान सेंसर को नुकसान न पहुंचाएं।
  8. स्थापना स्थल पर बिजली सुरक्षा के प्रभावी उपाय किए जाने चाहिए।
  9. इस श्रृंखला के किसी भी ट्रांसमीटर का आवरण विश्वसनीय रूप से ग्राउंड किया जाना चाहिए और ग्राउंडिंग प्रतिरोध 4Ω से कम होना चाहिए।
  10. सिस्टम कॉन्फ़िगरेशन के लिए 485 संचार का उपयोग करते समय, ट्रांसमीटर को सुरक्षा बाधा या अलगाव से लैस किया जाना चाहिए।
  11. सुरक्षा बाधा को विस्फोट-प्रूफ प्रमाण पत्र प्राप्त करना चाहिए और इसकी स्थापना इसके मैनुअल की आवश्यकताओं के अनुसार की जानी चाहिए।
  12. जब ट्रांसमीटर का उपयोग "0" क्षेत्र में किया जाता है, तो सुरक्षा बाधा को शक्ति प्रदान करने वाले पावर ट्रांसफार्मर को GB3836.4-2010 के अनुच्छेद 8.1 की आवश्यकताओं को पूरा करना होगा।
कैपेसिटिव लिक्विड लेवल सेंसर की आम समस्या
  1. उपयोग के दौरान, यदि उपकरण में कोई वर्तमान आउटपुट नहीं है, तो जांचें कि सिग्नल प्रोसेसर "+" और "-" लीड तार ढीले हैं या गिर गए हैं। उपरोक्त समस्याओं को तुरंत सुदृढ़ किया जाना चाहिए।
  2. यदि मीटर का संकेतक शून्य है, तो एक धातु उपकरण, जैसे कि पेंसिल, स्क्रूड्राइवर, आदि को पकड़ें, और सिग्नल प्रोसेसर के "सेंसर" टर्मिनल को छूएं, और संकेतक को बढ़ाना चाहिए, अन्यथा,मीटर का सिग्नल प्रोसेसर क्षतिग्रस्त हैइस समय, उपकरण संकेत प्रोसेसर को बदलने की आवश्यकता है।
  3. यदि मीटर सूचक भरा हुआ है, तो सिग्नल प्रोसेसर "सेंसर" के लीड तार को हटा दें। यदि मीटर का सूचक प्रकाश अभी भी भरा हुआ है, तो यह संकेत देता है कि सिग्नल प्रोसेसर क्षतिग्रस्त है।यदि मीटर सूचक शून्य पर लौटता है, यह सेंसर के खराब इन्सुलेशन के कारण हो सकता है। जब इन्सुलेशन खराब हो, तो सेंसर को तुरंत बदल दिया जाना चाहिए।
  4. सेंसर विधि की जाँच करें: सेंसर की लीड तार को सिग्नल प्रोसेसर से निकालें।सेंसर के सीसा तार और धातु टॉवर की दीवार के बीच प्रतिरोध को मापने के लिए "x10k" फ़ाइल के साथ एक 500-वोल्ट शेकर या 500-प्रकार के मल्टीमीटर का उपयोग करेंयह 10M ओम से अधिक होना चाहिए, अन्यथा यह संकेत देता है कि सेंसर खराब रूप से अछूता है।
  5. भेदभाव और हस्तक्षेप का उन्मूलनः यदि उपकरण प्रयोगशाला में सामान्य रूप से काम करता है लेकिन संकेतित मूल्य एक निश्चित द्रव स्तर मूल्य को इंगित करने के लिए क्षेत्र में ऊपर और नीचे उतार-चढ़ाव करता है,यह माना जा सकता है कि उपकरण परेशान है। उपकरण की बिजली लाइन के दोनों छोरों पर समानांतर में जुड़े इलेक्ट्रोलाइटिक कैपेसिटर की क्षमता लगभग 220 माइक्रोफार्ड है,और प्रतिरोध वोल्टेज 50 वोल्ट से अधिक है, जिसे समाप्त किया जा सकता है।
  6. जब कैपेसिटिव लिक्विड लेवल गेज में उतार-चढ़ाव होता है, तो सबसे पहले यह विचार करना चाहिए कि क्या लिक्विड लेवल वास्तव में उतार-चढ़ाव करता है। इस समय इसे प्रक्रिया से परामर्श करके हल किया जाना चाहिए।.यदि तरल स्तर के उतार-चढ़ाव का कारण तरल स्तर के उतार-चढ़ाव नहीं है, तो हस्तक्षेप के प्रभाव पर विचार किया जाना चाहिए और क्या ग्राउंडिंग अच्छी है,क्या आसपास कोई हस्तक्षेप स्रोत है, क्या काम करने के लिए विद्युत वेल्डिंग है, क्या काम करने के लिए विद्युत वेल्डिंग है, और क्या बड़े विद्युत उपकरणों का कोई प्रभाव है।
