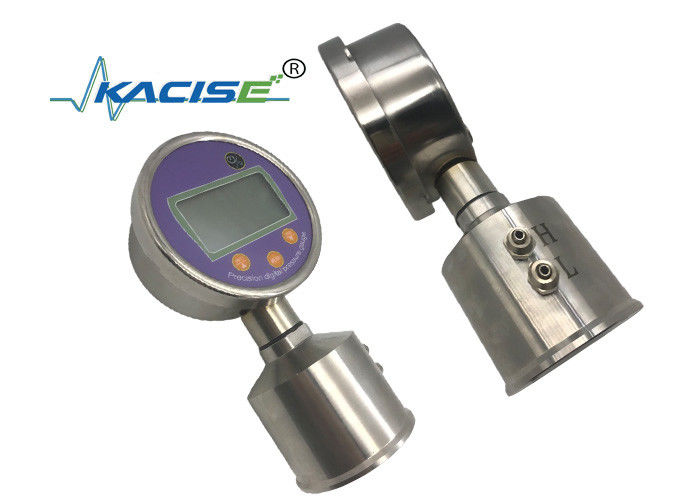

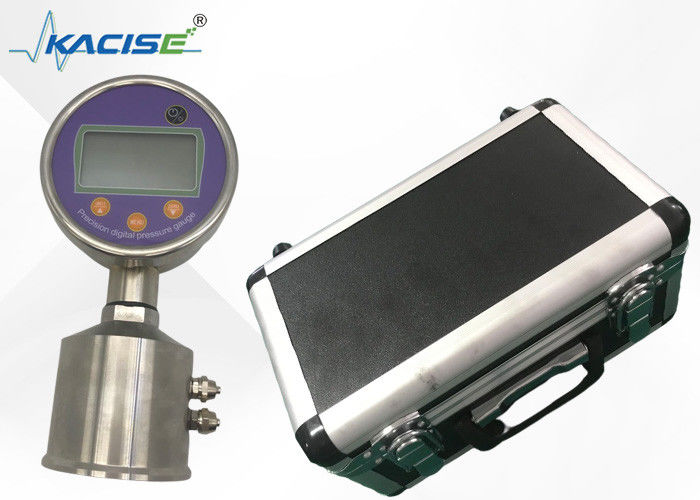

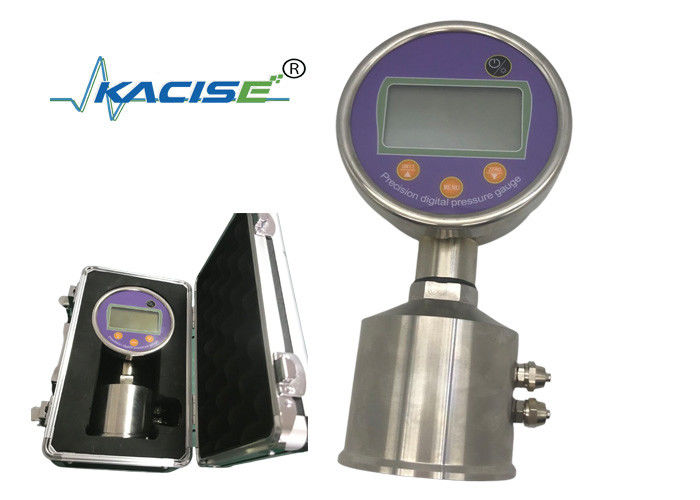

0.1% सटीकता वाली रिचार्जेबल लिथियम बैटरी और 50000 डेटा रिकॉर्ड सीमा के साथ 24VDC डिजिटल ऑयल प्रेशर गेज

कैसिज़ हाइट एक्यूरेसी 0.1% स्टोरेज ऑयल प्रेशर गेज, बैटरी चालित स्टेनलेस स्टील वॉटर प्रेशर गेज

1. सिंहावलोकन

KPG201C परिशुद्धता डिजिटल दबाव गेज मुख्य उपकरण के रूप में उच्च परिशुद्धता कम-शक्ति बड़े पैमाने पर एकीकृत सर्किट का उपयोग करता है, जो मुख्य रूप से उच्च परिशुद्धता मापने वाली चिप, बैटरी चार्जिंग सुरक्षा सर्किट, सेंसर और सिग्नल प्रोसेसिंग सर्किट से बना है।

उत्पाद उपकरण के शून्य बहाव, गैर-रैखिकता आदि को स्वचालित रूप से क्षतिपूर्ति और सही करने के लिए एक माइक्रोप्रोसेसर का उपयोग करता है, और उपकरण की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए उच्च-प्रदर्शन वाले उपकरणों जैसे उच्च-स्थिरता दबाव सेंसर का उपयोग करता है। मीटर स्वयं विभिन्न फ़ंक्शन पैरामीटर सेट कर सकता है, एप्लिकेशन लचीला है, और विभिन्न फ़ंक्शन का चयन किया जा सकता है। 11000 तक डेटा संग्रहीत किया जा सकता है, और भंडारण का समय स्वयं निर्धारित किया जा सकता है।

2. विशेषताएं

• उपयोगकर्ता की आवश्यकताओं के अनुसार विभिन्न पैरामीटर कभी भी और कहीं भी सेट किए जा सकते हैं, और एप्लिकेशन लचीला और सुविधाजनक है।
• विशेष फ़ंक्शन दबाव गेज को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
• सॉफ्टवेयर उच्च परिशुद्धता और व्यापक ऑपरेटिंग तापमान के साथ तापमान क्षतिपूर्ति करता है।

3. पैरामीटर्स

4. डिस्प्ले पैनल और कुंजियाँ

1, बटन विवरण

• "पावर" बटन: <1> इसका उपयोग दबाव नापने का यंत्र को चालू और बंद करने के लिए किया जाता है;
• <2> सेटिंग इंटरफ़ेस से बाहर निकलें।
• "मेनू" बटन: <1> पासवर्ड इंटरफ़ेस दर्ज करने के लिए देर तक दबाएँ;
• <2> संचार स्थिति में प्रवेश करने के लिए संक्षिप्त प्रेस।
• "शून्य" बटन: <1> शून्य ऑफसेट दबाव को स्वचालित रूप से ठीक करने के लिए इस बटन को दबाएं;
• <2> इंटरफ़ेस डाउन फ़ंक्शन सेट करें।
• "बैकलाइट" बटन: <1> पृष्ठभूमि को चालू और बंद करने के लिए थोड़ी देर दबाएं;
• <2> सेटिंग इंटरफ़ेस में होने पर अप फ़ंक्शन;
• <3> भंडारण स्थिति में प्रवेश करने और बाहर निकलने के लिए देर तक दबाएँ।

2. प्रदर्शन विवरण

5. अंशांकन

यदि दबाव प्रदर्शन गलत है और दबाव अंशांकन की आवश्यकता है, तो कंपनी से संपर्क करें और पेशेवर को समझाएं।

नोट: दबाव नापने का यंत्र को गंभीर क्षति से बचाने के लिए गैर-पेशेवरों को दबाव नापने का यंत्र को कैलिब्रेट करने की अनुमति नहीं है।

6. बुनियादी कार्य उपयोग

1. बिजली चालू और बंद करना

गेज को चालू और बंद करने के लिए "पावर" को थोड़ा दबाएं। बिजली चालू होने के बाद, स्क्रीन दबाव नापने का यंत्र की सीमा प्रदर्शित करेगी।

2. बैकलाइट चालू और बंद

बैकलाइट को चालू/बंद करने के लिए "यूनिट" को थोड़ा दबाएं और रंग सफेद हो जाएगा। 5 सेकंड के बाद बैकलाइट स्वचालित रूप से बंद हो जाती है।

3. दबाव साफ़

दबाव नापने का यंत्र के दबाव पोर्ट को वायुमंडल की ओर दबाएं। यदि वर्तमान दबाव माप मान शून्य अंशांकन सीमा के भीतर है, तो मापा मान साफ़ करने के लिए "शून्य" दबाएँ। सफल होने पर, "CAL-0" प्रदर्शित किया जाएगा।

4. डेटा रिकॉर्डिंग

दबाव नापने का यंत्र के डेटा लॉगिंग फ़ंक्शन को शुरू/बंद करने के लिए "यूनिट" को लगभग 5 सेकंड तक दबाकर रखें। डिस्प्ले का विवरण देखें, यदि स्टोरेज मार्क दिखाया गया है, तो इसका मतलब है कि यह वर्तमान में स्टोरेज स्थिति में है, अन्यथा इसे स्टोर नहीं किया जाएगा। यदि भंडारण भरा हुआ है, तो दबाव नापने का यंत्र "पूर्ण" प्रदर्शित करेगा।

नोट: रिबूट करने के बाद स्टोरेज स्थिति स्वचालित रूप से बाहर निकल जाती है।

5. संचार

संचार करने से पहले, पहले दबाव नापने का यंत्र को कंप्यूटर से कनेक्ट करें, फिर प्रारंभिक यूएसबी ऑपरेशन में प्रवेश करने के लिए मेनू बटन दबाएं। यदि "ओके" प्रदर्शित होता है, तो कंप्यूटर सॉफ्टवेयर अगले चरण के लिए खुल जाएगा। यदि "LOAD" कुछ सेकंड के लिए प्रदर्शित होता है, तो "ERR-C" कुछ सेकंड के लिए प्रदर्शित होता है और फिर सामान्य इंटरफ़ेस पर वापस आ जाता है, फिर यह विफल हो जाता है। इस समय, आप संचार लाइन को बदल सकते हैं या फिर से काम करने के लिए दबाव नापने का यंत्र को पुनः आरंभ कर सकते हैं। डेटा ट्रांसफर पूरा होने के बाद, सामान्य इंटरफ़ेस पर लौटने के लिए ओपन कुंजी दबाएं।

नोट: संचार स्थिति में प्रवेश करने के बाद, दबाव नापने का यंत्र स्वचालित रूप से भंडारण स्थिति से बाहर निकल जाएगा।

7. मेनू निर्देश सेट करना

1). मेनू दर्ज करें

सेटअप मेनू में प्रवेश करने से पहले, आपको अपना पासवर्ड दर्ज करना होगा और पासवर्ड "503" है। ऑपरेशन विधि इस प्रकार है:

1. मेनू बटन को लगभग 5 सेकंड तक दबाकर रखें, स्क्रीन इनपुट पासवर्ड इंटरफ़ेस "पी---" प्रदर्शित करती है; पासवर्ड बाएँ से दाएँ इनपुट है;
2. इनपुट करते समय, ऊपर की कुंजी संख्या + है, नीचे की कुंजी संख्या है -, मेनू कुंजी संख्या द्वारा निर्धारित की जाती है, और सेटिंग इंटरफ़ेस में प्रवेश करने के लिए पासवर्ड "503" दर्ज किया जाता है।

नोट: यदि पासवर्ड गलत तरीके से दर्ज किया गया है, तो "एर्र-0" प्रदर्शित होगा और सामान्य इंटरफ़ेस पर वापस आ जाएगा।

2). मेनू विकल्प सेट करें

सेटअप मेनू में 2 विकल्प हैं, जो हैं:

1-इंट 2-मॉड

इस प्रकार स्पष्ट करें:

1. <1-इंट> भंडारण अंतराल समय निर्धारित करने के लिए इस आइटम को निष्पादित करें;
2. <2-मॉड> दबाव नापने का यंत्र का मोड सेट करने के लिए इस आइटम को निष्पादित करें।

उपरोक्त दो विकल्पों का चयन करने के लिए "बैकलाइट" और "शून्य" कुंजियाँ दबाएँ, चयनित आइटम सेटिंग्स दर्ज करने के लिए "मेनू" बटन दबाएँ, और सामान्य इंटरफ़ेस पर लौटने के लिए "शटडाउन" बटन दबाएँ।

3). भंडारण अंतराल निर्धारित करें

इस इंटरफ़ेस में प्रवेश करने के बाद, वर्तमान भंडारण अंतराल समय (सेकंड में) प्रदर्शित होता है। "मेनू" बटन दबाएं, पहला अंक चमकता है, संख्या जोड़ने/घटाने के लिए "बैकलाइट" और "शून्य सही करें" कुंजी दबाएं। पहला बिट सेट है. उसके बाद, दूसरी सेटिंग दर्ज करने के लिए "मेनू" बटन दबाएं। सेटिंग पूरी होने के बाद, यदि संख्या (1-7200) की सीमा के भीतर है, तो यह स्टोर हो जाएगी और पिछले इंटरफ़ेस पर वापस आ जाएगी। इस समय, सेटिंग पूरी हो गई है. यदि यह सीमा से बाहर है, तो इसे प्रदर्शित किया जाएगा। "Err-0" और पिछले इंटरफ़ेस पर वापस लौटें, जो अभी भी अंतिम सेटिंग डेटा है। वर्तमान ऑपरेशन से बाहर निकलने और पिछली स्क्रीन पर लौटने के लिए किसी भी समय "शटडाउन" बटन दबाएं।

नोट: उपकरण की फ़ैक्टरी डिफ़ॉल्ट माप गति 0010 (एक बार 10 सेकंड) है

4). मोड सेटिंग

इस इंटरफ़ेस में प्रवेश करने के बाद, वर्तमान मोड प्रदर्शित होता है। मोड स्विच करने के लिए "बैकलाइट" या "शून्य" दबाएँ। चयन करने के बाद, सेटिंग को पूरा करने और पिछले इंटरफ़ेस पर लौटने के लिए "मेनू" बटन दबाएं।

Mod1 का चयन करें, दबाव नापने का यंत्र की दबाव नमूना आवृत्ति 1 सेकंड है;

Mod2 का चयन करें, दबाव नापने का यंत्र की दबाव नमूना आवृत्ति निर्धारित भंडारण अंतराल समय है।

ऊपर तीर मोड ध्वज है, जिसे Mod2 के रूप में प्रदर्शित किया जाता है और Mod1 के रूप में प्रदर्शित नहीं किया जाता है।

सामान्य परिस्थितियों में, यदि आप दबाव नापने का यंत्र जांचना चाहते हैं, तो आप Mod1 का उपयोग कर सकते हैं। Mod2 की दबाव नमूनाकरण आवृत्ति निर्धारित भंडारण अंतराल से संबंधित है।

नोट: स्टोरेज फ़ंक्शन का उपयोग करते समय, बैटरी जीवन को बढ़ाने के लिए Mod2 का उपयोग करने की अनुशंसा की जाती है। मोड में एक स्वचालित सेव फ़ंक्शन होता है, और रीबूट करने के बाद अंतिम शटडाउन से पहले स्वचालित रूप से सेटिंग मोड में प्रवेश करता है।

8. स्टोरेज फंक्शन ऑपरेशन

1. डेटा हटाना

पासवर्ड इनपुट इंटरफ़ेस दर्ज करने के बाद, पासवर्ड "600" दर्ज करें, "मेनू" बटन दबाएं, दबाव नापने का यंत्र "ओके" प्रदर्शित करता है, डेटा विलोपन पूरा हो जाता है और सामान्य इंटरफ़ेस वापस आ जाता है।

2. समय देखें

पासवर्ड इनपुट इंटरफ़ेस दर्ज करने के बाद, पासवर्ड "601" दर्ज करें, दबाव गेज बदले में "वर्ष-महीना-दिन-घंटा-मिनट-सेकंड" प्रदर्शित करेगा और स्वचालित रूप से सामान्य इंटरफ़ेस पर वापस आ जाएगा।

3. रिकॉर्ड की संख्या देखें

पासवर्ड इनपुट इंटरफ़ेस दर्ज करने के बाद, पासवर्ड "602" दर्ज करें, दबाव गेज वर्तमान में संग्रहीत डेटा की संख्या प्रदर्शित करेगा और स्वचालित रूप से सामान्य इंटरफ़ेस पर वापस आ जाएगा।

9. स्थापना और रखरखाव

1. स्थापना

1. मीटर को ऊर्ध्वाधर क्षैतिज तल में स्थापित किया जाना चाहिए।
2. दबाव पंप या अन्य उपकरणों के साथ उपयोग करते समय दबाव सीमा के मिलान पर ध्यान दें।
3. 0 दबाव पर, यदि डिजिटल दबाव गेज डिस्प्ले 0 नहीं है, तो माप की सटीकता सुनिश्चित करने के लिए, कृपया शून्य अंशांकन करने के लिए "शून्य" बटन का उपयोग करें।
4. डिवाइस पर डिजिटल मीटर स्थापित करने से पहले जांच लें कि हेडर साफ है या नहीं। उपयोग के दौरान टयूबिंग को साफ रखें।

2. रखरखाव

1. उपकरण एक उच्च परिशुद्धता मापने वाला उपकरण है, जिसे वायु परिसंचरण में चुना जाना चाहिए, निरीक्षण करने में आसान, बनाए रखने और संचालित करने में आसान होना चाहिए।
2. यद्यपि डिजिटल दबाव नापने का यंत्र उपयोग के दौरान 1.2 गुना दबाव बढ़ा सकता है, यह माप की सटीकता को प्रभावित करेगा और उपकरण को नुकसान पहुंचाएगा। यह अनुशंसा की जाती है कि उपयोगकर्ता रेंज के अनुसार मीटर का उपयोग करें।
3. जब सटीक डिजिटल दबाव गेज एलसीडी स्क्रीन से पता चलता है कि बैटरी वोल्टेज एक जगह है, तो माप के सामान्य संचालन को सुनिश्चित करने के लिए कृपया इसे तुरंत चार्ज करें। चार्ज करते समय बंद करें, चार्जिंग का समय 3~4 घंटे है।
