KLD805 80GHz रडार लेवल ट्रांसमीटर के लिए मजबूत संक्षारक तरल पदार्थ के साथ ±1 मिमी सटीकता और FMCW प्रौद्योगिकी

KLD800 सीरीज 80G रडार लेवल गेज आवृत्ति मॉड्यूलेटेड निरंतर तरंग (FMCW) तकनीक को अपनाता है। एंटीना एक उच्च आवृत्ति एफएम रडार संकेत उत्सर्जित करती है,और रडार सिग्नल की आवृत्ति रैखिक रूप से बढ़ जाती हैप्रेषित रडार सिग्नल को मापने वाले माध्यम द्वारा परिलक्षित होने के बाद उसी एंटीना द्वारा प्राप्त किया जाता है।प्रसारित संकेत की आवृत्ति और प्राप्त संकेत की आवृत्ति के बीच आवृत्ति अंतर मापी गई दूरी के आनुपातिक हैएकत्रित आवृत्ति अंतर संकेत को प्रतिबिंबित गूंज के स्पेक्ट्रम को प्राप्त करने के लिए तेज फोरियर परिवर्तन (एफएफटी) के अधीन किया जाता है,और मापे जाने वाले लक्ष्य तक की दूरी इस आधार पर गणना की जाती है.

• मिलीमीटर तरंग रडार, माप की सटीकता ±2 मिमी तक पहुंच सकती है, और न्यूनतम माप अंधा क्षेत्र 0.05 मीटर है।
• छोटे एंटेना आकार अधिक कार्य परिस्थितियों के माप को संतुष्ट करता है।
• विभिन्न प्रकार के लेंस एंटेना, छोटे प्रक्षेपण कोण, अधिक केंद्रित ऊर्जा, मजबूत गूंज संकेत और समान औद्योगिक और खनन स्थितियों में अन्य रडार उत्पादों की तुलना में उच्च विश्वसनीयता।
• इसकी प्रवेश क्षमता अधिक होती है और इसका उपयोग सामान्य रूप से आसंजन और संघनक के मामले में किया जा सकता है।
• गतिशील सिग्नल रेंज अधिक है, और कम डाइलेक्ट्रिक स्थिर मीडिया का माप अधिक स्थिर है।
• एकाधिक माप मोड, तेजी से माप मोड में रडार प्रतिक्रिया।

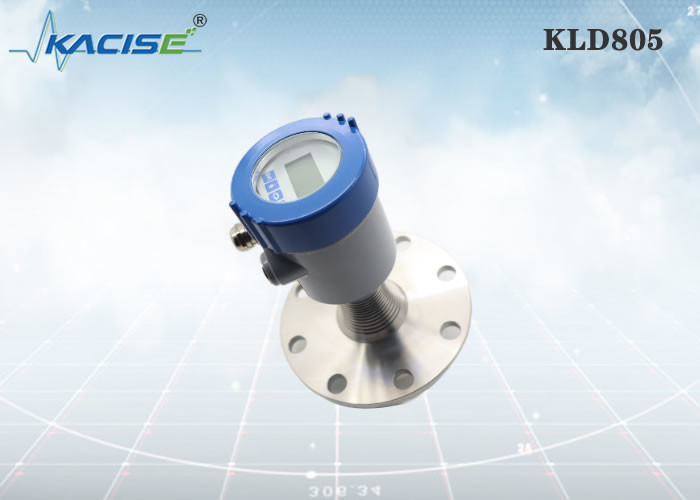

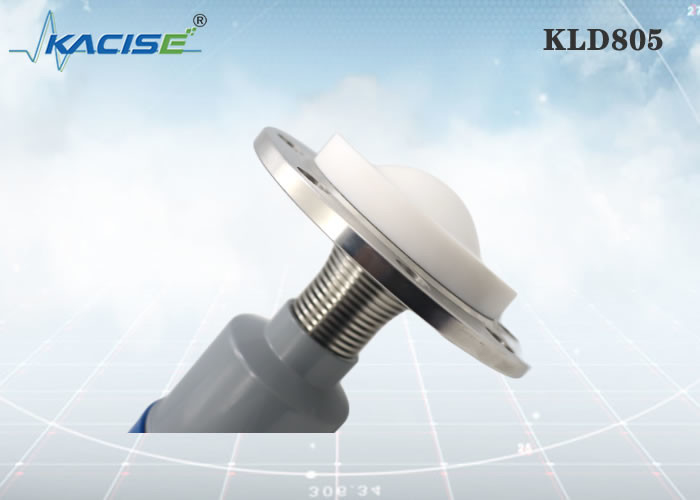

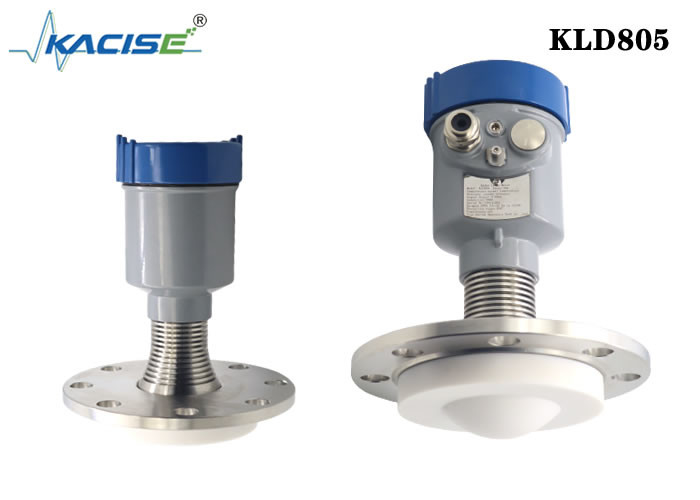

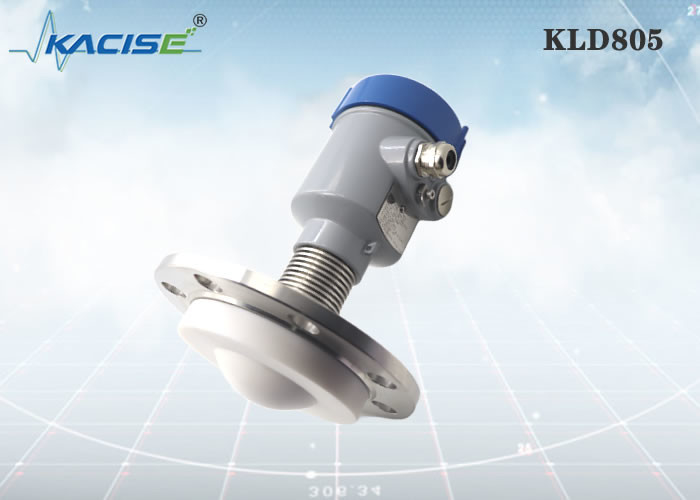

KLD805

मध्यमः मजबूत संक्षारक तरल, भाप, फोम, उच्च तापमान और उच्च दबाव माप सीमाः 0.1m~10/20/30/60/100m प्रक्रिया कनेक्शनः फ्लैंज ≥ DN80 प्रक्रिया का तापमानः -40~200°C प्रसंस्करण दबावः -0.1~2.5MPa एंटेना का आकारः 76 मिमी लेंस एंटेना (फ्लैंज के आकार के अनुसार) एंटीना सामग्रीः पीटीएफई/कुल भरने सटीकताः ±1 मिमी सुरक्षा वर्गः IP67 केंद्र आवृत्तिः 80GHz प्रक्षेपण कोणः 3° बिजली की आपूर्तिः दो तार /DC24V चार तार /DC12~24V आवरणः एल्यूमीनियम / प्लास्टिक / स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4...20mA/HART प्रोटोकॉल चार तार 4...20mA/ RS485 मॉडबस

जब फ्लैंज स्थापना का प्रयोग किया जाता है, तो उपकरण और टैंक की दीवार के बीच न्यूनतम दूरी 200 मिमी होनी चाहिए।

1 डेटम विमान

2 पोत केंद्र या समरूपता अक्ष

उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और विभिन्न वस्तुओं से बचने की कोशिश करें जो संकेत को प्रभावित करते हैं, जैसे कि हलचल पैडल, आदि।

अत्यंत जटिल कार्य परिस्थितियों में, उपकरण सामान्य रूप से काम कर सकता है यदि स्थापना बिंदु पर केंद्रित 20 सेमी की त्रिज्या वाले क्षेत्र में कोई बाधा नहीं है।

स्थापना कनेक्शन आरेखः

स्थापना रोल की अधिकतम ऊंचाई H अधिकतम स्थापना रोल के व्यास D और उत्पाद लॉन्च कोण के आकार पर निर्भर करता है।

बहुत लंबा स्थापना कनेक्शन रडार के प्रदर्शन को प्रभावित करेगा।

मिमी में इकाई:

मिमी में इकाई:
