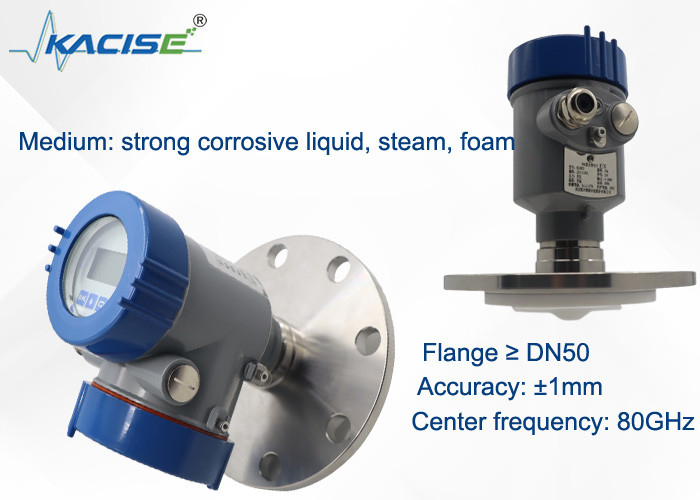

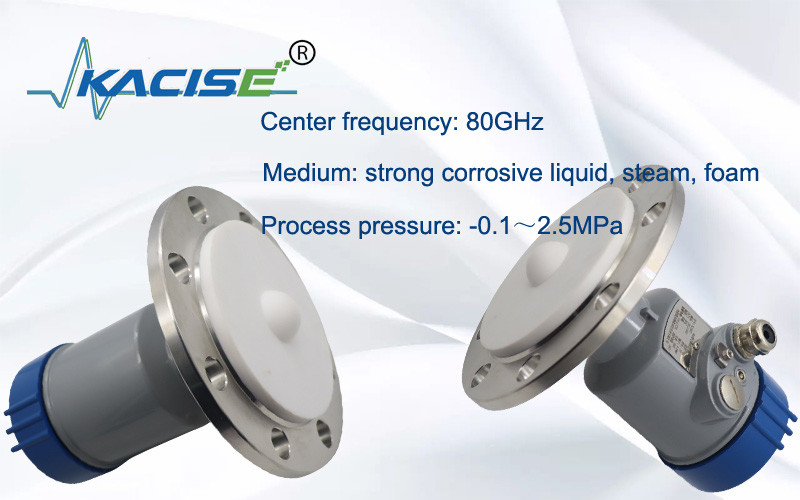

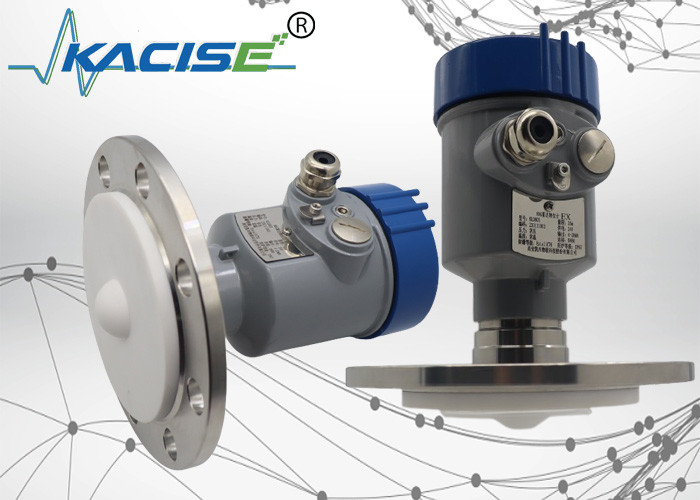

80G रडार स्तर माप, उच्च तापमान, उच्च दबाव और संक्षारक टैंकों के लिए उपयुक्त

80G रडार स्तर माप, उच्च तापमान, उच्च दबाव और संक्षारक टैंकों के लिए उपयुक्त

1परिचय
KLD803 80G रडार लेवल गेज FMCW तकनीक का उपयोग करता है। एंटीना रैखिक रूप से बढ़ती आवृत्ति के साथ एक उच्च आवृत्ति एफएम रडार संकेत उत्सर्जित करता है। प्रेषित संकेत, माध्यम द्वारा प्रतिबिंबित होने के बाद,एक ही एंटेना द्वारा प्राप्त किया जाता हैप्रसारित और प्राप्त संकेतों के बीच आवृत्ति अंतर मापी गई दूरी के आनुपातिक है।इकट्ठा आवृत्ति अंतर संकेत गूंज स्पेक्ट्रम प्राप्त करने और लक्ष्य दूरी की गणना करने के लिए एफएफटी से गुजरता है.

2उत्पाद आयाम



3कार्य सिद्धांत
रडार एंटीना संकीर्ण माइक्रोवेव पल्स प्रसारित करती है जो परीक्षण किए गए माध्यम की सतह तक पहुंचने पर वापस परिलक्षित होगी और फिर एंटीना प्रणाली द्वारा फिर से प्राप्त की जाएगी।संकेतों को विद्युत सर्किट में प्रेषित किया जाना चाहिए और फिर उन्हें स्तर संकेतों में परिवर्तित किया जाना चाहिए।चूंकि माइक्रोवेव की संचरण गति इतनी तेज है, इसलिए परीक्षण किए गए माध्यम की सतह तक माइक्रोवेव संचरण के लिए और फिर प्रतिबिंबित होने के लिए उपयोग किया जाने वाला समय लगभग शून्य है।

​
4.तकनीकी विशेषताएं

• मिलीमीटर तरंग रडार, माप की सटीकता ±2 मिमी तक पहुंच सकती है, और न्यूनतम माप अंधा क्षेत्र 0.05 मीटर है।
• छोटे एंटेना आकार अधिक कार्य परिस्थितियों के माप को संतुष्ट करता है।
• विभिन्न प्रकार के लेंस एंटेना, छोटे प्रक्षेपण कोण, अधिक केंद्रित ऊर्जा, मजबूत गूंज संकेत, और समान औद्योगिक और खनन स्थितियों में अन्य रडार उत्पादों की तुलना में उच्च विश्वसनीयता।
• इसकी प्रवेश क्षमता अधिक होती है और इसका उपयोग सामान्य रूप से आसंजन और संघनक के मामले में किया जा सकता है।
• गतिशील सिग्नल रेंज अधिक है, और कम डाइलेक्ट्रिक स्थिर मीडिया का माप अधिक स्थिर है।
• कई माप मोड, तेजी से माप मोड में रडार प्रतिक्रिया


5तकनीकी विनिर्देश और मॉडल चयन

6स्थापना की आवश्यकताएं
उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और विभिन्न वस्तुओं से बचने की कोशिश करें जो संकेत को प्रभावित करते हैं, जैसे कि हलचल पैडल, आदि।


7विद्युत कनेक्शन
विद्युत आपूर्ति
(4×20) mA/HART ((2 तार)
बिजली की आपूर्ति और आउटपुट करंट सिग्नल एक दो-कोर परिरक्षित केबल साझा करते हैं। कृपया विशिष्ट आपूर्ति वोल्टेज रेंज के लिए तकनीकी डेटा देखें।

(4×20) mA ((4 तार/6 तार)
बिजली की आपूर्ति को अलग से संचालित किया जाना चाहिए,और एक चार-कोर परिरक्षित केबल बिजली की आपूर्ति और वर्तमान संकेत के लिए प्रयोग किया जाता है (वर्तमान संकेत और RS485 इंटरफ़ेस एक ही समय में आउटपुट किया जा सकता है, और समवर्ती आउटपुट के लिए एक छह-कोर केबल की आवश्यकता होती है) ।

RS485/Modbus
बिजली की आपूर्ति को अलग से संचालित करने की आवश्यकता है, और बिजली की आपूर्ति और डिजिटल संकेत के लिए एक चार-कोर परिरक्षित केबल का उपयोग किया जाता है। (वर्तमान संकेत और RS485 इंटरफ़ेस एक ही समय में आउटपुट किया जा सकता है,और समवर्ती आउटपुट के लिए एक छह-कोर केबल की आवश्यकता होती है) ।

8. कनेक्शन

9सेंसर रैखिकता
बीम कोण
बीम कोण वह बीम कोण है जिस पर रडार तरंग का ऊर्जा घनत्व अपने अधिकतम मूल्य (3dB चौड़ाई) के आधे तक पहुँचता है।सूक्ष्म तरंगें किरण के दायरे से बाहर संकेत देती हैं और हस्तक्षेप करने वाली वस्तुओं द्वारा प्रतिबिंबित की जा सकती हैं.
