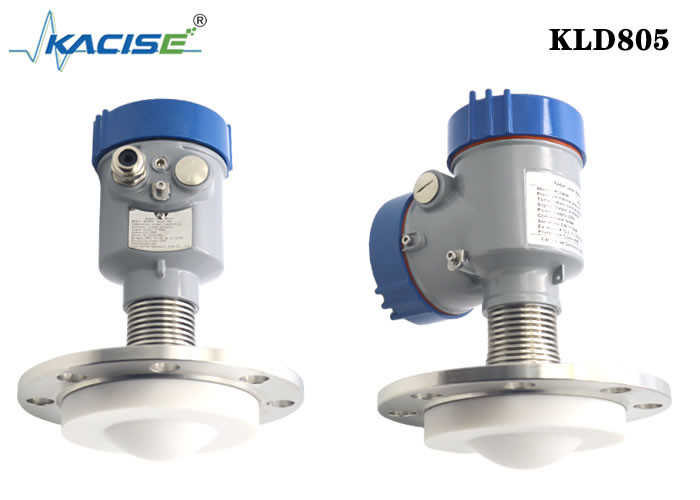

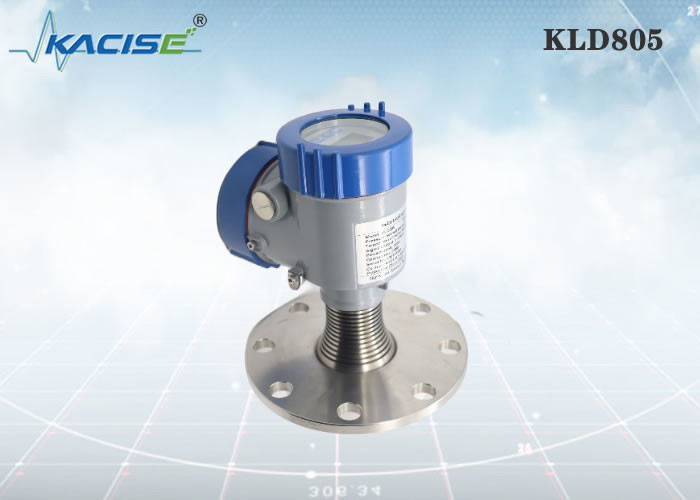

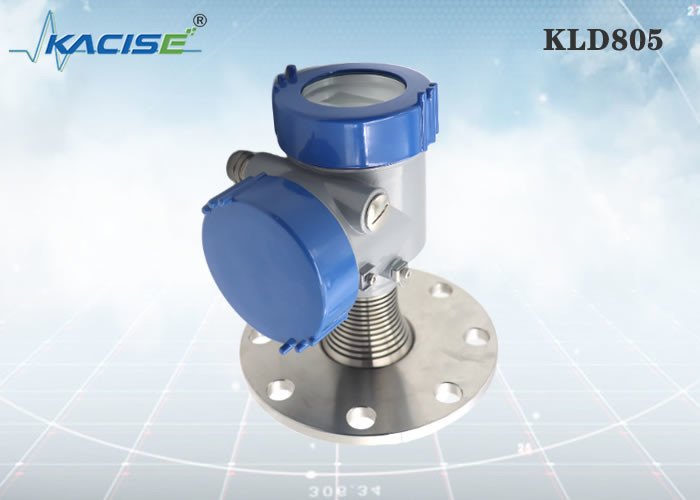

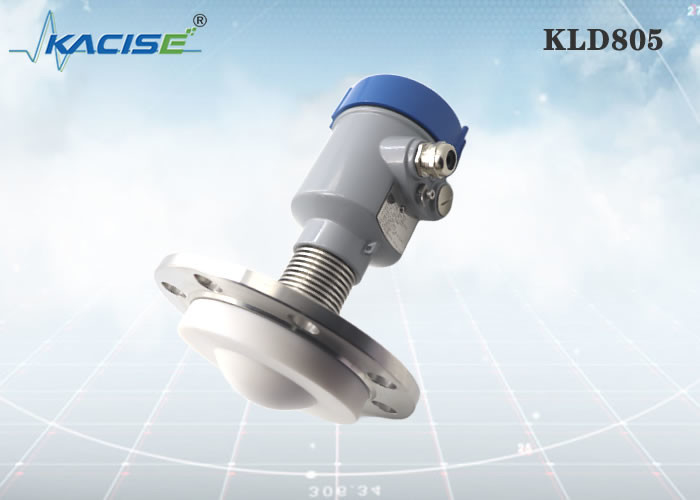

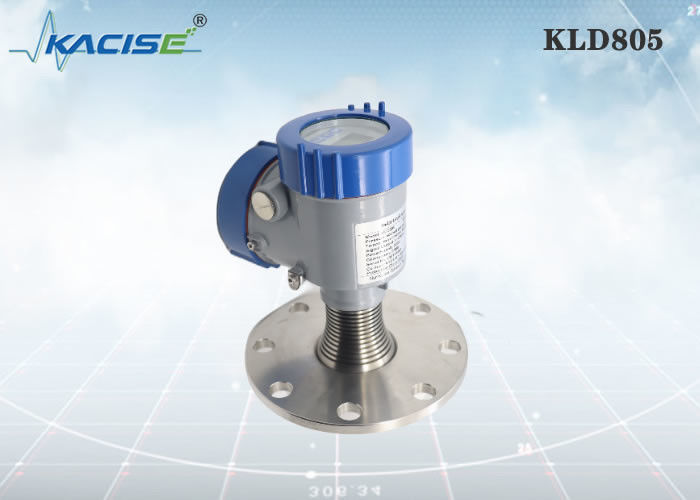

KLD805 PTFE एंटीना के साथ उच्च तापमान उच्च दबाव वातावरण के लिए रडार स्तर माप उपकरण

परिचय

रडार लेवल ट्रांसमीटर फ़्रीक्वेंसी रेंज के अनुप्रयोग में अंतर

गंदा और प्रदूषित वातावरण

लंबे समय तक उपयोग के साथ, एंटीना पर जमा हुई गंदगी और प्रदूषक रडार सिग्नल की शक्ति और दिशा को प्रभावित करेंगे। उच्च आवृत्ति संकेतों के लिए, एंटीना को कवर करने वाली कोई भी गंदगी अधिक ऊर्जा को अवशोषित करेगी, और बीम की दिशा बदल सकती है। इसके परिणामस्वरूप सिग्नल शक्ति का ह्रास होता है। इसलिए, कम-आवृत्ति और मध्यम-आवृत्ति प्रौद्योगिकियां अधिक उपयुक्त हैं।

घनीभूत और/या भाप के साथ भंडारण टैंक

संक्षेपण और भाप के कारण उत्पाद की सतहों पर पानी की बूंदों के "शोर" से परावर्तन छिप सकता है। उच्च आवृत्ति सिग्नलों के लिए यह अधिक समस्या है। इसलिए मध्य और निम्न आवृत्ति तकनीक बेहतर विकल्प हैं। संक्षेपण के लिए समतल, क्षैतिज सतहों वाले एंटेना से हमेशा बचना चाहिए।

उच्च भाप और हलचल

80G मिलीमीटर-वेव रडार लेवल मीटर चुनना सुनिश्चित करें। 80G रडार स्तर मीटर में उच्च संचरण आवृत्ति होती है और इसकी पैठ अच्छी होती है और यह भाप से प्रभावित नहीं होता है। 2° ट्रांसमिशन कोण प्रभावी ढंग से सरगर्मी ब्लेड के हस्तक्षेप से बच सकता है। अद्वितीय इको ट्रैकिंग एल्गोरिदम सामग्री स्तर ऊंचा होने पर एकाधिक इको पढ़ने से बचाता है।

अशांति, तरंगों और लहरों के साथ अनुप्रयोग

बड़े टैंकों में प्रक्रिया तरल पदार्थों की सतह पर अक्सर लहरें और लहरें पाई जाती हैं। और यह अशांति उच्च-आवृत्ति माप के लिए विशेष रूप से हानिकारक है। निम्न और मध्य आवृत्ति स्तर के उपकरण लंबी तरंग दैर्ध्य उत्सर्जित करते हैं, जिससे वे बेहतर प्रदर्शन करते हैं।

फोम आवेदन

धूल और संघनन की तरह, तरल के ऊपर फोम की एक परत रडार सिग्नल को अवशोषित कर सकती है, जिससे सटीक माप अधिक कठिन हो जाता है। कम आवृत्तियाँ मोटे फोम, जैसे बीयर, गुड़, या लेटेक्स के साथ सबसे अच्छा काम करती हैं। हल्के फोम के लिए, मध्य भाग अच्छा प्रदर्शन करते हैं। फोम अनुप्रयोगों में उच्च आवृत्ति तकनीकों से बचना चाहिए।

विशेष विवरण

KLD805

मध्यम: मजबूत संक्षारक तरल, भाप, फोम, उच्च तापमान। और उच्च दबाव मापने की सीमा: 0.1m~10/20/30/60/100m प्रक्रिया कनेक्शन: निकला हुआ किनारा ≥ DN80 प्रक्रिया तापमान: -40～200℃ प्रक्रिया दबाव: -0.1～2.5MPa एंटीना का आकार: 76 मिमी लेंस एंटीना (निकला हुआ किनारा आकार के अनुसार) एंटीना सामग्री: पीटीएफई/समग्र फिलिंग सटीकता: ±1मिमी सुरक्षा वर्ग: IP67 केंद्र आवृत्ति: 80GHz लॉन्च कोण: 3° बिजली की आपूर्ति: दो-तार/DC24V चार-तार /DC12~24V चार-तार/AC220V आवरण: एल्यूमीनियम / प्लास्टिक / स्टेनलेस स्टील सिग्नल आउटपुट: दो-तार /4...20mA/HART प्रोटोकॉल चार-तार 4...20mA/RS485 मॉडबस

इंस्टालेशन

1. निकला हुआ किनारा स्थापना

फ़्लैंज स्थापना का उपयोग करते समय, उपकरण और टैंक की दीवार के बीच न्यूनतम दूरी 200 मिमी होनी चाहिए।

①डेटम प्लेन

② पोत केंद्र या समरूपता की धुरी

2. उत्थापन स्थापना

स्थापना आवश्यकताएं

उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और सिग्नल को प्रभावित करने वाली विभिन्न वस्तुओं से बचने का प्रयास करें, जैसे कि पैडल को हिलाना आदि।

अत्यधिक जटिल कामकाजी परिस्थितियों में, उपकरण सामान्य रूप से काम कर सकता है यदि स्थापना बिंदु पर केंद्रित 20 सेमी की त्रिज्या वाले क्षेत्र में कोई बाधा न हो।

स्थापना कनेक्शन आरेख:

अधिकतम इंस्टॉलेशन स्पूल ऊंचाई एच अधिकतम इंस्टॉलेशन स्पूल व्यास डी और उत्पाद लॉन्च कोण के आकार पर निर्भर करती है।

बहुत लंबा इंस्टॉलेशन कनेक्शन रडार के प्रदर्शन को प्रभावित करेगा।

DIMENSIONS

आवरण आयाम
इकाई मिमी में:

उत्पादन:
