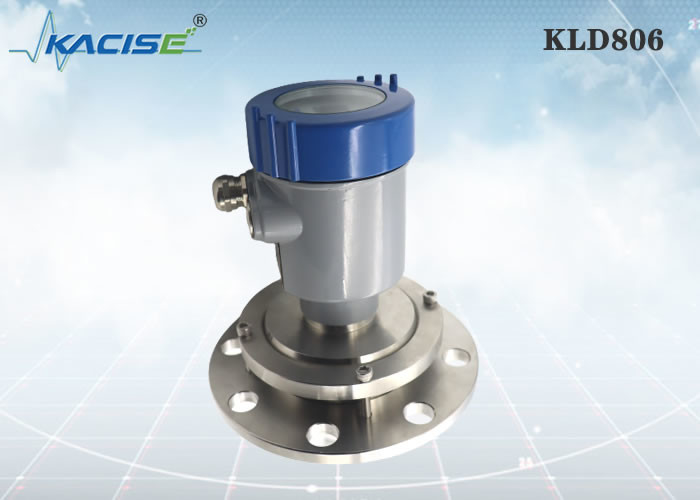

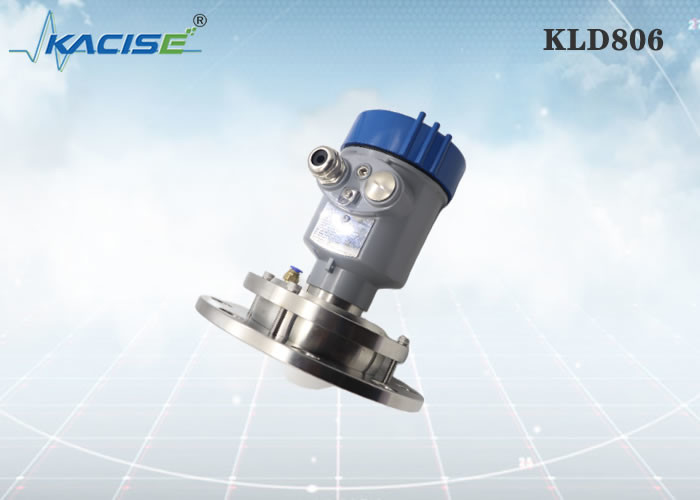

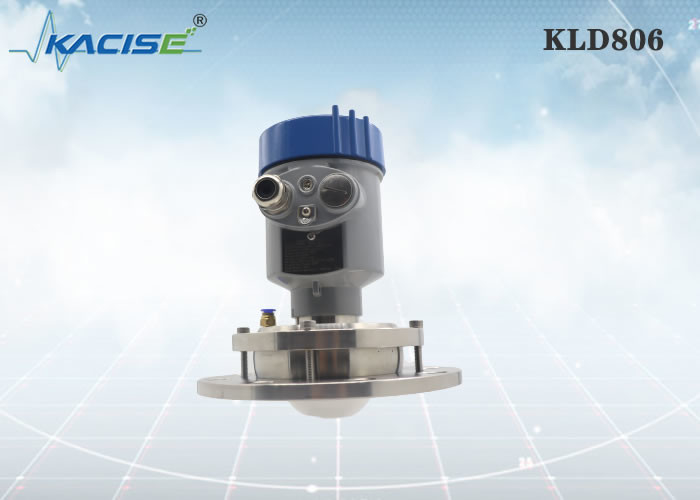

सीमेंट साइलो के लिए KLD806 80G एफएम रडार लेवल सेंसर 80GHz फ्रीक्वेंसी फ्लैंज माउंटिंग और PTFE एंटीना के साथ

76-81GHz एफएम निरंतर तरंग रडार उत्पादों चार तार और दो तार अनुप्रयोगों का समर्थन करते हैं। कई मॉडल, उत्पाद की अधिकतम सीमा 100 मीटर तक पहुंच सकती है।इसकी उच्च कार्य आवृत्ति और कम तरंग दैर्ध्य के कारण, यह ठोस अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है।लेंस के माध्यम से विद्युत चुम्बकीय तरंगों के प्रसारण और प्राप्त करने के कार्य मोड में उच्च धूल और कठोर तापमान वातावरण में अनूठे फायदे हैंउपकरण को फ्लैंज या धागे से स्थिर किया जाना चाहिए ताकि स्थापना सुविधाजनक और आसान हो सके।

• मिलीमीटर तरंग रडार, माप की सटीकता ±2 मिमी तक पहुंच सकती है, और न्यूनतम माप अंधा क्षेत्र 0.05 मीटर है।
• छोटे एंटेना आकार अधिक कार्य परिस्थितियों के माप को संतुष्ट करता है।
• विभिन्न प्रकार के लेंस एंटेना, छोटे प्रक्षेपण कोण, अधिक केंद्रित ऊर्जा, मजबूत गूंज संकेत और समान औद्योगिक और खनन स्थितियों में अन्य रडार उत्पादों की तुलना में उच्च विश्वसनीयता।
• इसकी प्रवेश क्षमता अधिक होती है और इसका उपयोग सामान्य रूप से आसंजन और संघनक के मामले में किया जा सकता है।
• गतिशील सिग्नल रेंज अधिक है, और कम डाइलेक्ट्रिक स्थिर मीडिया का माप अधिक स्थिर है।
• कई माप मोड, तेजी से माप मोड में रडार प्रतिक्रिया

KLD806

मध्यमः ठोस, भंडारण कंटेनर, प्रक्रिया कंटेनर, भारी धूल माप सीमाः 0.3m~10/20/30/60/100m प्रक्रिया कनेक्शनः फ्लैंज ≥ DN100 प्रक्रिया तापमानः -40~110°C प्रसंस्करण दबावः -0.1~0.3MPa एंटीना का आकारः 76 मिमी लेंस एंटीना (शुद्धिकरण वैकल्पिक) एंटीना सामग्रीः पीटीएफई सटीकताः ±5 मिमी सुरक्षा वर्गः IP67 केंद्र आवृत्तिः 80GHz प्रक्षेपण कोणः 3° बिजली की आपूर्तिः दो तार /DC24V चार तार /DC12~24V चार तार /AC220V आवरणः एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4...20mA/HART प्रोटोकॉल चार तार 4...20mA/ RS485 मॉडबस

जब फ्लैंज स्थापना का प्रयोग किया जाता है, तो उपकरण और टैंक की दीवार के बीच न्यूनतम दूरी 200 मिमी होनी चाहिए।

1 डेटम विमान

2 पोत केंद्र या समरूपता अक्ष

उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और विभिन्न वस्तुओं से बचने की कोशिश करें जो संकेत को प्रभावित करते हैं, जैसे कि हलचल पैडल, आदि।

अत्यंत जटिल कार्य परिस्थितियों में, उपकरण सामान्य रूप से काम कर सकता है यदि स्थापना बिंदु पर केंद्रित 20 सेमी की त्रिज्या वाले क्षेत्र में कोई बाधा नहीं है।

स्थापना रोल की अधिकतम ऊंचाई H अधिकतम स्थापना रोल के व्यास D और उत्पाद लॉन्च कोण के आकार पर निर्भर करता है।

बहुत लंबा स्थापना कनेक्शन रडार के प्रदर्शन को प्रभावित करेगा।

मिमी में इकाई:

Xi'an Kacise Optronics Tech Co., Ltd खुद को एक समाधान प्रदाता और निर्माता मानता है। हम अपने OEM ग्राहकों के लिए अधिकतम लचीलापन और लागत-अनुकूलित प्रस्ताव प्रदान करते हैं।
हम क्या प्रदान कर सकते हैंः
रेंज में अनुकूलित खोल संस्करण/रंग, धागा प्रकार ((जी-थ्रेड/एनपीटी धागा), अनुकूलित सॉफ्टवेयर, प्रिंट, मैनुअल और कैटलॉग शामिल हैं। यदि आप अपने पक्ष में स्थापित करने में रुचि रखते हैं,रडार मॉड्यूल निश्चित रूप से उपलब्ध है.
