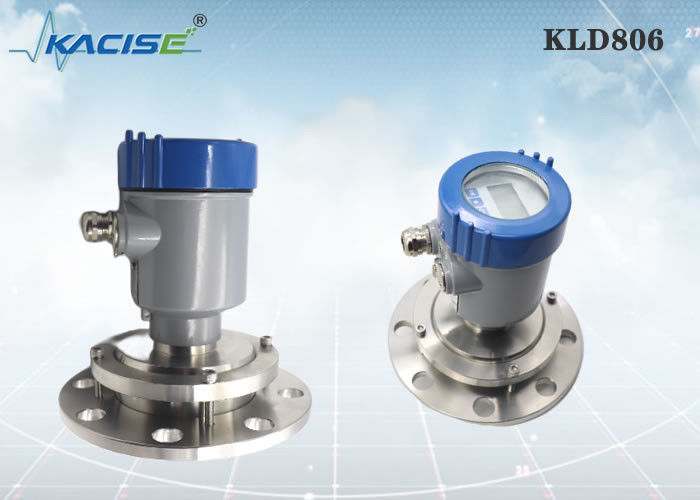

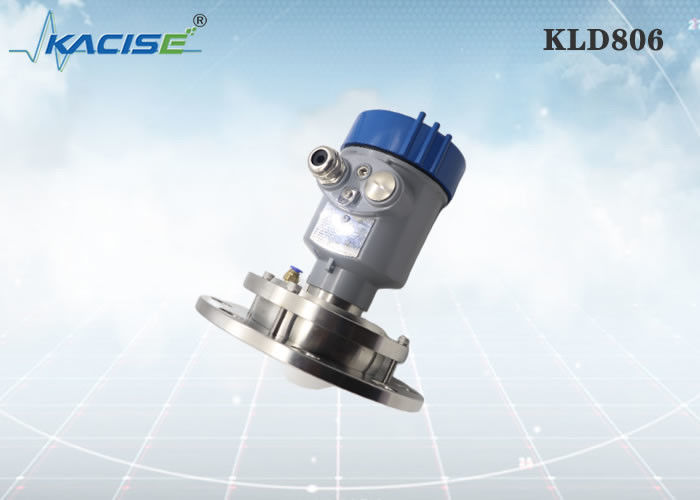

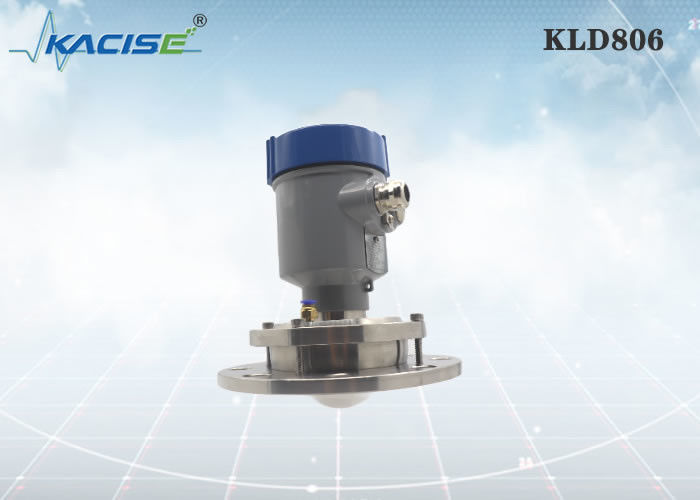

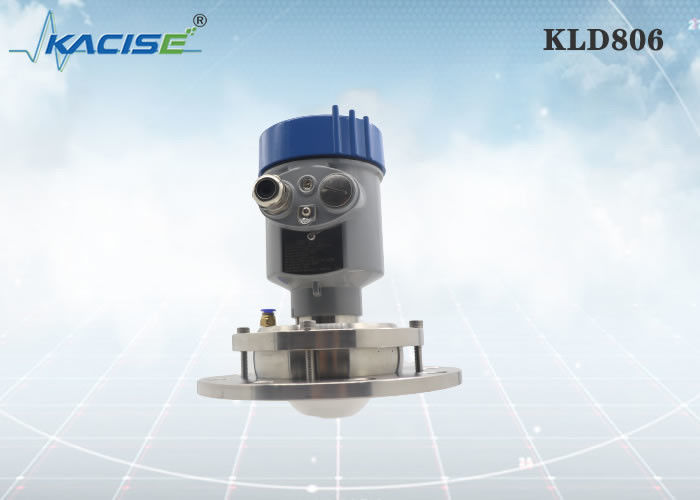

सिलो और प्रक्रिया कंटेनरों के लिए RS485 आउटपुट के साथ 80GHz PTFE एंटीना रडार स्तर सेंसर

76-81GHz एफएम निरंतर तरंग रडार उत्पादों चार तार और दो तार अनुप्रयोगों का समर्थन करते हैं। कई मॉडल, उत्पाद की अधिकतम सीमा 100 मीटर तक पहुंच सकती है, और अंधा क्षेत्र 30 सेमी तक पहुंच सकता है।इसकी उच्च कार्य आवृत्ति और कम तरंग दैर्ध्य के कारण, यह ठोस अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है।लेंस के माध्यम से विद्युत चुम्बकीय तरंगों को प्रसारित करने और प्राप्त करने के कार्य मोड में उच्च धूल और कठोर तापमान वातावरण (+110 °C) में अद्वितीय फायदे हैंउपकरण को फ्लैंज या धागे से स्थिर किया जाना चाहिए ताकि स्थापना सुविधाजनक और आसान हो सके।

• उच्च आवृत्ति 80GHz, अधिक फोकस
• एक प्रकार का पीटीएफई एंटीना, कोई केबल, छड़ी, या ड्रॉप संरचना नहीं।
• लंबे/ऊंचे/संकीर्ण अनुप्रयोगों के लिए उपयुक्त
• तापमान परिवर्तन, धूल या वाष्प से प्रभावित नहीं
• छोटे बैच OEM सेवा का समर्थन करें

KLD806

मध्यम:	ठोस, भंडारण कंटेनर, प्रक्रिया कंटेनर, मजबूत धूल आवेदन
माप सीमाः	0.3m~10/20/30/60/100m
प्रक्रिया कनेक्शनः	फ्लैंज ≥ DN100
प्रक्रिया तापमानः	-40°C से 110°C
प्रसंस्करण दबावः	-0.1~0.3MPa
एंटीना का आकारः	76 मिमी लेंस एंटेना (शुद्धिकरण वैकल्पिक)
एंटीना सामग्रीः	पीटीएफई
सटीकता:	±5 मिमी
सुरक्षा वर्गः	IP67
केंद्र आवृत्तिः	80GHz
प्रक्षेपण कोणः	3°
विद्युत आपूर्तिः	दो तार /DC24V चार तार /DC12~24V चार तार /AC220V
आवरणः	एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील
सिग्नल आउटपुटः	दो तार /4...20mA/HART प्रोटोकॉल चार तार 4...20mA/ RS485 मॉडबस

1फ्लैंग स्थापना
जब फ्लैंज स्थापना का प्रयोग किया जाता है, तो उपकरण और टैंक की दीवार के बीच न्यूनतम दूरी 200 मिमी होनी चाहिए।
1 डेटम विमान
2 पोत केंद्र या समरूपता अक्ष

2लिफ्टिंग इंस्टॉलेशन

उपकरण स्थापित करते समय, इसे सामग्री इनलेट के ऊपर स्थापित करने से बचें, और विभिन्न वस्तुओं से बचने की कोशिश करें जो संकेत को प्रभावित करते हैं, जैसे कि हलचल पैडल, आदि।

अत्यंत जटिल कार्य परिस्थितियों में, उपकरण सामान्य रूप से काम कर सकता है यदि स्थापना बिंदु पर केंद्रित 20 सेमी की त्रिज्या वाले क्षेत्र में कोई बाधा नहीं है।

स्थापना कनेक्शन आरेखः
अधिकतम इंस्टॉलेशन स्पूल ऊंचाई H max इंस्टॉलेशन स्पूल व्यास D और उत्पाद लॉन्च कोण के आकार पर निर्भर करती है। बहुत लंबा इंस्टॉलेशन कनेक्शन रडार प्रदर्शन को प्रभावित करेगा।

आवरण का आयाम
मिमी में इकाई:

Xi'an Kacise Optronics Tech Co., Ltd खुद को एक समाधान प्रदाता और निर्माता मानता है। हम अपने OEM ग्राहकों के लिए अधिकतम लचीलापन और लागत-अनुकूलित प्रस्ताव प्रदान करते हैं।
हम क्या प्रदान कर सकते हैंः
रेंज में अनुकूलित खोल संस्करण/रंग, धागा प्रकार ((जी-थ्रेड/एनपीटी धागा), अनुकूलित सॉफ्टवेयर, प्रिंट, मैनुअल और कैटलॉग शामिल हैं। यदि आप अपने पक्ष में स्थापित करने में रुचि रखते हैं,रडार मॉड्यूल निश्चित रूप से उपलब्ध है.
