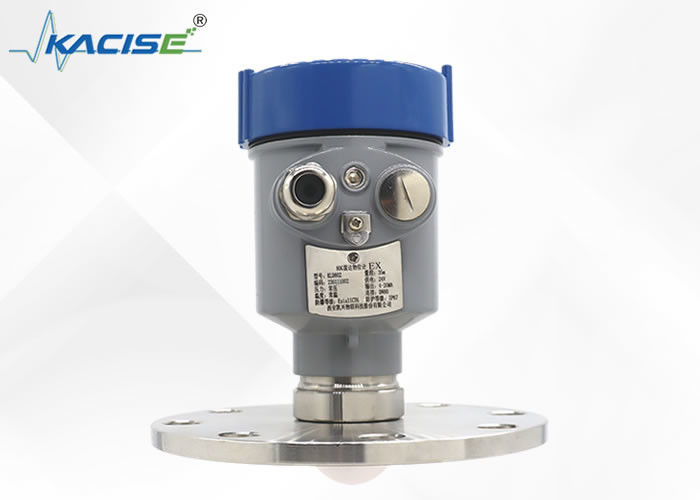

संपर्क रहित पीटीएफई लेंस एंटेना के साथ KLD802 रडार स्तर सेंसर 80GHz केंद्र आवृत्ति और निरंतर माप के लिए ±2 मिमी सटीकता

KLD802 रडार लेवल सेंसर एक अत्यधिक उन्नत उपकरण है। इसमें एक गैर-संपर्क PTFE लेंस एंटीना है, जो इसके उत्कृष्ट प्रदर्शन के लिए एक प्रमुख घटक है। यह एंटीना डिज़ाइन मापे गए पदार्थ के साथ भौतिक संपर्क की आवश्यकता के बिना निरंतर स्तर माप की अनुमति देता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए विशेष रूप से उपयुक्त है जहां सटीकता और विश्वसनीयता आवश्यक है। सेंसर विद्युत चुम्बकीय तरंगों को उत्सर्जित करने के लिए रडार तकनीक का उपयोग करता है और फिर तरल पदार्थ या ठोस के स्तर को सटीक रूप से निर्धारित करने के लिए परावर्तित संकेतों का विश्लेषण करता है। अपने टिकाऊ निर्माण और सटीक माप क्षमताओं के साथ, यह विभिन्न औद्योगिक वातावरणों में प्रभावी ढंग से काम कर सकता है, कुशल प्रक्रिया नियंत्रण और इन्वेंट्री प्रबंधन के लिए सटीक और वास्तविक समय स्तर का डेटा प्रदान करता है।

• गैर-संपर्क माप.
  माप मध्यम गुणों या प्रक्रिया स्थितियों, जैसे तापमान, दबाव या धूल की तीव्रता में परिवर्तन से प्रभावित नहीं होगा। सेटिंग्स को समायोजित करना आसान है, जिससे कंटेनरों को भरने और खाली करने की आवश्यकता समाप्त हो जाती है, उपकरण स्टार्ट-अप के दौरान समय की बचत होती है, और उपकरण वस्तुतः रखरखाव-मुक्त हो जाता है।
• बड़ी माप सीमा और छोटा अंधा क्षेत्र
  माप सीमा 0.1~120 मीटर है, जो मूल रूप से साइट पर काम करने की स्थिति की माप आवश्यकताओं को पूरा करती है।
• एंटीना का आकार छोटा है, बीम कोण छोटा है, और फोकस करने की क्षमता मजबूत है
  यह रडार ऑन-साइट स्थापना के लिए सुविधाजनक है। इसमें टैंक के अंदर के वातावरण के लिए मजबूत हस्तक्षेप-विरोधी क्षमता है। उदाहरण के लिए, टैंक में सरगर्मी, हीटिंग कॉइल, बाफ़ल आदि हैं या सीधे पाइप में माप प्रभाव अभी भी अच्छा है।
• उच्चा परिशुद्धि
  सटीकता ±2 मिमी तक पहुंच सकती है, जो गैर-मीटरिंग क्षेत्र की कार्य स्थितियों की सटीकता आवश्यकताओं को पूरी तरह से पूरा कर सकती है।
• सिग्नल तरंगदैर्घ्य छोटा है
  यह पाउडर, कणों आदि के स्तर को मापने के लिए बेहतर है।

इकाई मिमी में:

निकला हुआ किनारा स्थापना

फ़्लैंज स्थापना का उपयोग करते समय, उपकरण और टैंक की दीवार के बीच न्यूनतम दूरी 200 मिमी होनी चाहिए।

①डेटम प्लेन
② पोत केंद्र या समरूपता की धुरी

उत्थापन स्थापना

रडार स्तर सेंसर तरल पदार्थ, घोल और ठोस पदार्थों को माप सकते हैं। रडार स्तर सेंसर में दबाव और तापमान प्रतिरोध होता है, और माप के दौरान माप माध्यम से प्रभावित नहीं होगा, और इसमें उच्च माप सटीकता होती है। स्थापना के संदर्भ में, यदि इसे सही ढंग से उपयोग और स्थापित किया जा सकता है, तो इसका माप प्रभाव अच्छा होगा और सटीक डेटा सुनिश्चित होगा।

रडार लेवल सेंसर की स्थापना के लिए हमें दो बिंदुओं पर ध्यान देना चाहिए:
एक लक्ष्य सामग्री स्तर पर लक्ष्य करने के बाद ऊर्ध्वाधर घटना सामग्री स्तर को सुनिश्चित करना है, और दूसरा झूठी गूँज से बचना है। इसलिए स्थापित करते समय, हम सुझाव देते हैं:

1. रडार लेवल गेज को कंटेनर की दीवार से कम से कम 20 सेमी दूर स्थापित किया जाना चाहिए, अधिमानतः कंटेनर व्यास का लगभग 1/6। रडार लेवल गेज को पानी के इनलेट पाइप के ऊपर और कंटेनर के केंद्र में स्थापित न करें, अन्यथा कई झूठी गूँजें होंगी, जो सामान्य सिग्नल रिसेप्शन में हस्तक्षेप करेंगी।
2. यदि कंटेनर के अपेक्षाकृत छोटे व्यास या अन्य कारणों से रडार लेवल गेज कंटेनर की दीवार से उचित दूरी बनाए नहीं रख सकता है, तो दूरी छोटी होने पर कंटेनर की दीवार और रडार लेवल गेज पर झूठी गूँज दिखाई देगी, इसलिए डिबगिंग भविष्य में त्रुटियों से बचने के लिए झूठी गूँज को संग्रहीत करना आवश्यक है।
3. यदि इंस्टॉलेशन कंटेनर अवतल या शंक्वाकार है, तो आपको इंस्टॉलेशन पर ध्यान देने की आवश्यकता है। इसका उपयोग करते समय, रडार लेवल गेज का रडार बीम टैंक के निचले भाग के सबसे निचले बिंदु तक पहुंच जाता है। यदि द्रव का स्तर इस बिंदु से कम है, तो इसे मापा नहीं जा सकता। निम्नतम बिंदु को समायोजित करने का उद्देश्य माप डेटा की सटीकता सुनिश्चित करना है।
