Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE
Model Number:
KLD802
दस्तावेज़:

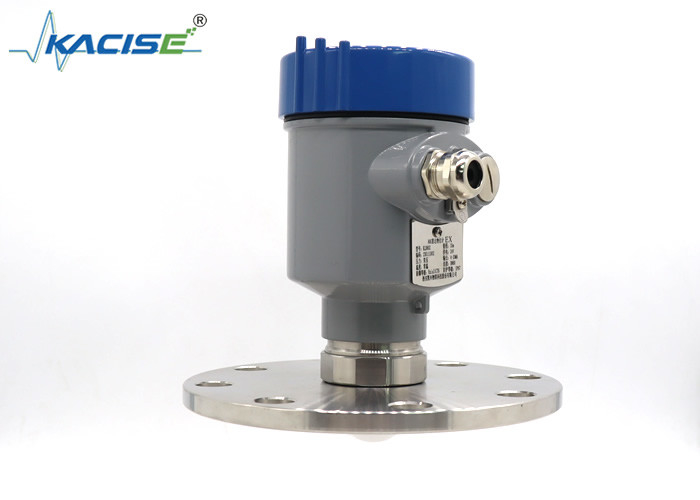

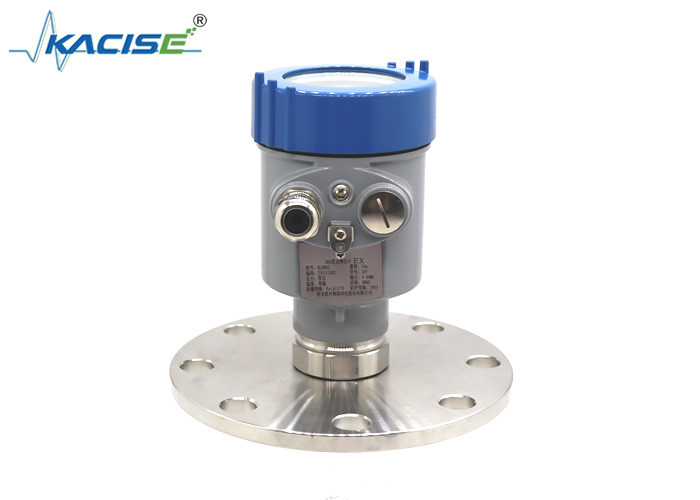

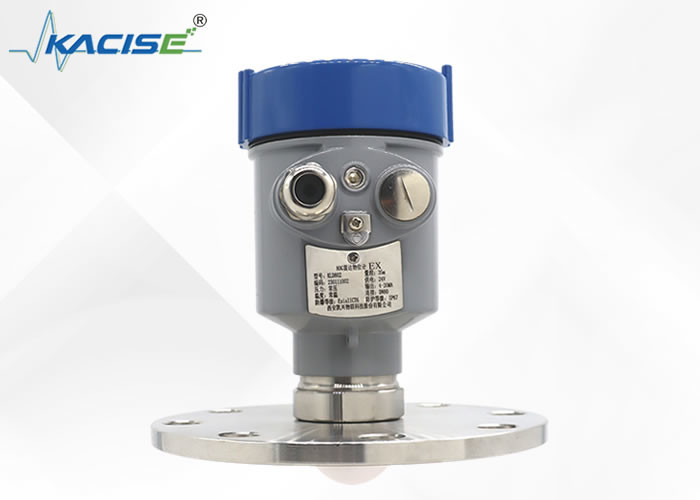

निरंतर स्तर माप के लिए संपर्क रहित पीटीएफई लेंस एंटेना के साथ KLD802 रडार स्तर सेंसर
परिचय
KLD802 रडार स्तर सेंसर एक अत्यधिक उन्नत उपकरण है। इसमें एक गैर-संपर्क पीटीएफई लेंस एंटीना है, जो इसके उत्कृष्ट प्रदर्शन के लिए एक प्रमुख घटक है।यह एंटीना डिजाइन मापा पदार्थ के साथ शारीरिक संपर्क की आवश्यकता के बिना निरंतर स्तर माप के लिए अनुमति देता हैयह विशेष रूप से व्यापक अनुप्रयोगों के लिए उपयुक्त है जहां सटीकता और विश्वसनीयता आवश्यक है।सेंसर विद्युत चुम्बकीय तरंगों को उत्सर्जित करने के लिए रडार तकनीक का उपयोग करता है और फिर द्रव या ठोस पदार्थों के स्तर को सटीक रूप से निर्धारित करने के लिए परावर्तित संकेतों का विश्लेषण करता हैइसके टिकाऊ निर्माण और सटीक माप क्षमताओं के साथ, यह विभिन्न औद्योगिक वातावरणों में प्रभावी ढंग से काम कर सकता है,प्रभावी प्रक्रिया नियंत्रण और सूची प्रबंधन के लिए सटीक और वास्तविक समय स्तर के डेटा प्रदान करना.
विशेषता
1संपर्क रहित माप।
माप को तापमान, दबाव या धूल की तीव्रता जैसे माध्यम गुणों या प्रक्रिया स्थितियों में परिवर्तन से प्रभावित नहीं किया जाएगा। सेटिंग्स को समायोजित करना आसान है,कंटेनरों को भरने और खाली करने की आवश्यकता को समाप्त करना, उपकरण को चालू करने के दौरान समय की बचत और उपकरण को वस्तुतः रखरखाव मुक्त बनाना।
2बड़ी माप सीमा और छोटा अंधा क्षेत्र
माप सीमा 0.1~120 मीटर है, जो मूल रूप से साइट पर काम करने की परिस्थितियों की माप आवश्यकताओं को पूरा करती है।
3. एंटीना का आकार छोटा है, बीम कोण छोटा है, और फोकस करने की क्षमता मजबूत है
यह साइट पर रडार की स्थापना के लिए सुविधाजनक है। यह टैंक के अंदर के वातावरण के लिए मजबूत विरोधी हस्तक्षेप क्षमता है। उदाहरण के लिए, हलचल, हीटिंग कॉइल, बैफल्स, आदि हैं।टैंक में या सीधे पाइप में माप प्रभाव अभी भी अच्छा है.
4उच्च परिशुद्धता
सटीकता ±2 मिमी तक पहुंच सकती है, जो गैर-मीटरिंग क्षेत्र कार्य स्थितियों की सटीकता आवश्यकताओं को पूरी तरह से पूरा कर सकती है।
5. सिग्नल तरंग दैर्ध्य छोटा है
यह पाउडर, कणों आदि के स्तर के माप के लिए बेहतर है।
| मध्यम | गैर संक्षारक तरल, थोड़ा संक्षारक तरल |
| माप सीमा | 0.1m~10/20/30/60/100m |
| प्रक्रिया कनेक्शन | फ्लैंज ≥ DN80 |
| प्रक्रिया का तापमान | -40°C से 110°C |
| प्रक्रिया दबाव | -0.1~1.6 एमपीए |
| एंटेना का आकार | 32 मिमी लेंस एंटेना |
| एंटीना सामग्री | पीटीएफई |
| सटीकता | ±2 मिमी (35 मीटर से कम की सीमा)
±5 मिमी (35 मीटर से 100 मीटर के बीच की सीमा) |
| सुरक्षा वर्ग | IP67 |
| केंद्र आवृत्ति | 80GHz |
| प्रक्षेपण कोण | 3° |
| विद्युत आपूर्ति | दो तार /DC24V |
| चार तार /DC12~24V | |
| चार तार /AC220V | |
| आवरण | एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील |
| संकेत आउटपुट | दो तार: 4...20mA/HART प्रोटोकॉल |
| चार तार: 4...20mA/ RS485 मॉडबस |
उत्पाद आयाम
मिमी में इकाई:
स्थापित करने की विधि
फ्लैंज की स्थापना
जब फ्लैंज की स्थापना का उपयोग किया जाता है, तो उपकरण और टैंक के बीच न्यूनतम दूरी
दीवार 200 मिमी होनी चाहिए।
1 डेटम विमान
2 पोत केंद्र या समरूपता अक्ष
लिफ्टिंग इंस्टॉलेशन
रडार स्तर सेंसर तरल पदार्थ, स्लरी और ठोस पदार्थों को माप सकते हैं। रडार स्तर सेंसर दबाव और तापमान प्रतिरोध है, और माप के दौरान माप माध्यम से प्रभावित नहीं किया जाएगा,और उच्च माप सटीकता हैस्थापना के मामले में, यदि इसका सही ढंग से उपयोग और स्थापना की जा सके, तो इसका अच्छा माप प्रभाव होगा और सटीक डेटा सुनिश्चित होगा।
रडार स्तर सेंसर की स्थापना के लिए हमें दो बिंदुओं पर ध्यान देना चाहिए:
एक लक्ष्य सामग्री के स्तर पर लक्ष्य के बाद ऊर्ध्वाधर घटना सामग्री स्तर सुनिश्चित करना है, और दूसरा झूठी गूंज से बचने के लिए है। इसलिए स्थापना करते समय, हम सुझाव देते हैंः
1रडार लेवल गेज को कंटेनर की दीवार से कम से कम 20 सेमी दूर, अधिमानतः कंटेनर के व्यास के लगभग 1/6 पर स्थापित किया जाना चाहिए।रडार लेवल गेज को पानी के इनलेट पाइप के ऊपर और कंटेनर के केंद्र में स्थापित न करें, अन्यथा कई झूठे गूंज होंगे, जो सामान्य सिग्नल रिसेप्शन में हस्तक्षेप करेंगे।
2यदि कंटेनर की अपेक्षाकृत छोटी व्यास या अन्य कारणों से रडार लेवल गेज कंटेनर की दीवार से उचित दूरी बनाए नहीं रख सकता है,झूठी गूंज कंटेनर की दीवार और रडार स्तर गेज पर दिखाई देगा जब दूरी छोटी है, तो डिबगिंग भविष्य में त्रुटियों से बचने के लिए झूठे गूंज को संग्रहीत करना आवश्यक है।
3. यदि स्थापना कंटेनर ढीला या शंकुआकार है, तो आपको स्थापना पर ध्यान देने की आवश्यकता है।रडार लेवल गेज का रडार बीम टैंक के नीचे के सबसे निचले बिंदु तक पहुंचता हैयदि द्रव स्तर इस बिंदु से कम है, तो इसे मापा नहीं जा सकता है। सबसे निचले बिंदु को समायोजित करने का उद्देश्य माप डेटा की सटीकता सुनिश्चित करना है।
