Place of Origin:
CHINA
ब्रांड नाम:
KACISE
प्रमाणन:
CE
मॉडल संख्या:
KUS3000
दस्तावेज़:
वीडियो
वीडियो
विशेषताएं
1. इसी तरह के कई प्रकार के उत्पादों के साथ संगत है।
2उच्च संवेदनशीलता
3. रीडिंग 3 मीटर के भीतर हर 33 एमएस ((30 हर्ट्ज) या 10 मीटर के भीतर हर 80 एमएस ((12.5 हर्ट्ज) तक हो सकती है।
4. फ्री रन ऑपरेशन लगातार माप और आउटपुट रेंजर जानकारी कर सकते हैं
5. 9V-28V आपूर्ति बहुत कम औसत वर्तमान उपयोग के साथ
6बहु-प्रकार के आउटपुट प्रकार जैसे एनालॉग (40-20mA, 0/1-5V, 0/1-10V), RS485, कैन बस।
7सेंसर 40 केएचजेड, 112 केएचजेड, 175 केएचजेड, 300 केएचजेड, 1 मेगाहर्ट्ज पर काम करता है

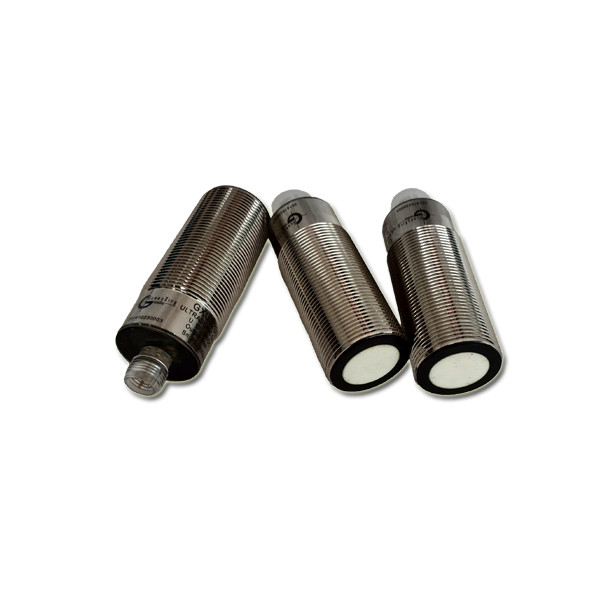

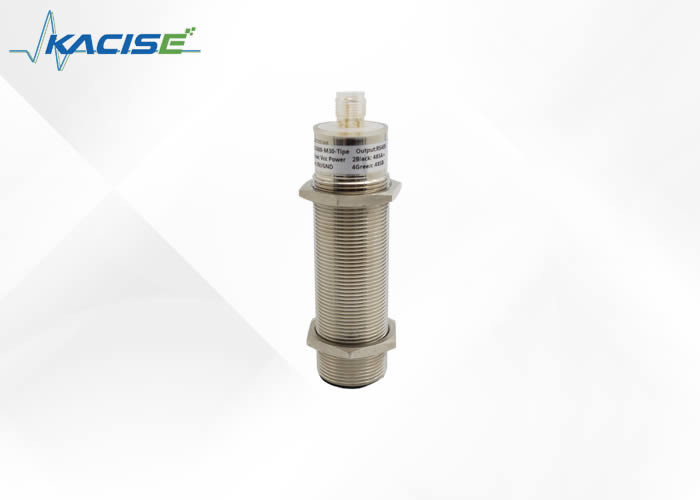

यह सेंसर एक कॉम्पैक्ट, मजबूत पीवीसी या स्टेनलेस स्टील के आवास में बहुत कम से लंबी दूरी के पता लगाने और रेंज प्रदान करता है, जिसे IP67 पानी के घुसपैठ को पूरा करने के लिए डिज़ाइन किया गया है।0V-28V ऑपरेशन 0 से वस्तुओं का पता लगाता है.1 मीटर से 10 मीटर तक और 0.001 मीटर या 0.01 मीटर के रिज़ॉल्यूशन के साथ 0.25 मीटर से 10 मीटर तक सोनार रेंज की जानकारी प्रदान करता है।एनालॉग वोल्टेज आउटपुट 0/4-20mA वर्तमान आउटपुट, NPN/PNP आउटपुट और RS485,RS232 आउटपुट modbus-RTU और modbus-ASCII समर्थित हैं.
पैरामीटर
|
|
|
सामान्य विनिर्देश |
|
सेंसर दूरी 100.4000 मिमी |
|
समायोजन रेंज 100.4000 मिमी |
|
अनुपयोगी क्षेत्र 0.200 मिमी |
|
मानक लक्ष्य प्लेट 100 मिमी × 100 मिमी |
|
ट्रांसड्यूसर आवृत्ति लगभग 112kHz |
|
प्रतिक्रिया देरी लगभग 195ms |
|
संकेतक/ऑपरेटिंग साधन |
|
एलईडी नीला चालू |
|
एलईडी पीला स्विचिंग स्थिति का संकेत फ्लैशिंगः प्रोग्राम फ़ंक्शन ऑब्जेक्ट का पता चला |
|
एलईडी लाल स्थायी लालः त्रुटि लाल, |
|
विद्युत विनिर्देश |
|
ऑपरेटिंग वोल्टेज Uबी10.30 वीडीसी, रिपल 10% एसएस |
|
बिजली की खपत P0≤ 900 mW |
|
आउटपुट |
|
आउटपुट प्रकार एनालॉग आउटपुट 0.10V |
|
रिज़ॉल्यूशन मूल्यांकन सीमा [मिमी]/4000, लेकिन ≥ 0.35 मिमी |
|
विशेषता वक्र का विचलन पूर्ण पैमाने के मूल्य का ≤0.2% |
|
दोहराई गई सटीकता पूर्ण पैमाने के मूल्य का ≤0.1% |
|
भार प्रतिबाधा 0.500 ओम |
|
पूर्ण पैमाने के मूल्य से तापमान प्रभाव ≤ 2% |
|
परिवेश की स्थिति |
|
परिवेश का तापमान -25.70°C |
|
भंडारण तापमान -40.85°C |
|
यांत्रिक विनिर्देश |
|
सुरक्षा ग्रेड IP67 |
|
कनेक्शन कनेक्टर M12x1,4-PIN |
|
सामग्री आवास पीतल, निकेल-प्लेटेड |
|
ट्रांसड्यूसर इपॉक्सी राल/खाली ग्लास गोले मिश्रण; पॉलीयुरेथेन फोम |
|
वजन 60 ग्राम |
बाह्य तालमेल
सेंसर को एक वर्ग तरंग वोल्टेज के बाहरी अनुप्रयोग द्वारा सिंक्रनाइज़ किया जा सकता है। सिंक्रनाइज़ेशन इनपुट पर एक सिंक्रनाइज़ेशन पल्स एक माप चक्र शुरू करता है।धड़कन की अवधि 100 μs से अधिक होनी चाहिए. माप चक्र एक सिंक्रनाइज़ेशन पल्स के गिरते किनारे से शुरू होता है। एक कम स्तर > 1 एस या एक खुले सिंक्रनाइज़ेशन इनपुट से सेंसर का सामान्य संचालन होगा।सिंक्रनाइज़ेशन इनपुट पर एक उच्च स्तर सेंसर अक्षम करता हैदो कार्य मोड उपलब्ध हैंः
1. कई सेंसर एक ही सिंक्रनाइज़ेशन सिग्नल द्वारा नियंत्रित किया जा सकता है. सेंसर सिंक्रनाइज़ कर रहे हैं.
2. सिंक्रनाइज़ेशन पल्स को व्यक्तिगत सेंसरों को चक्रबद्ध रूप से भेजा जाता है. सेंसर मल्टीप्लेक्स मोड में काम करते हैं.
आंतरिक तालमेल
आंतरिक तालमेल करने में सक्षम 5 सेंसरों के सिंक्रनाइज़ेशन कनेक्शन एक दूसरे से जुड़े होते हैं। जब बिजली लागू की जाती है, तो ये सेंसर मल्टीप्लेक्स मोड में काम करेंगे।
प्रतिक्रिया देरी संकालित किए जाने वाले सेंसरों की संख्या के अनुसार बढ़ जाती है। TEACH-IN के दौरान समक्रमण नहीं किया जा सकता है और इसके विपरीत।मूल्यांकन सीमाओं को सिखाने के लिए सेंसर एक असिंक्रोनस तरीके से संचालित किया जाना चाहिए.
नोटः
यदि सिंक्रनाइज़ेशन के लिए विकल्प का उपयोग नहीं किया जाता है, तो सिंक्रनाइज़ेशन इनपुट को ग्राउंड (0V) से जोड़ा जाना चाहिए या सेंसर को V1 केबल कनेक्टर (4-पिन) के माध्यम से संचालित किया जाना चाहिए।
मूल्यांकन की सीमाओं का समायोजन
अल्ट्रासोनिक सेंसर में दो शिक्षण योग्य मूल्यांकन सीमाओं के साथ एक एनालॉग आउटपुट है। ये आपूर्ति वोल्टेज - यूबीया + UबीTEACH-IN इनपुट पर कम से कम 1 सेकंड के लिए आपूर्ति वोल्टेज लागू किया जाना चाहिए। एलईडी इंगित करता है कि क्या सेंसर ने TEACH-IN प्रक्रिया के दौरान लक्ष्य को पहचाना है।मूल्यांकन की निचली सीमा A1 को - U के साथ पढ़ाया जाता हैबी, A2 + U के साथबी.
दो अलग-अलग आउटपुट फ़ंक्शन सेट किए जा सकते हैंः
1. वस्तु से दूरी बढ़ने के साथ एनालॉग मूल्य बढ़ता है (बढ़ते रैंप)
2. वस्तु से दूरी बढ़ने के साथ एनालॉग मूल्य गिरता है (गिरने वाला रैंप)
मूल्यांकन सीमा केवल पहले 5 मिनट के भीतर निर्दिष्ट किया जा सकता है
पावर पर. बाद में मूल्यांकन सीमाओं को संशोधित करने के लिए,
उपयोगकर्ता केवल एक नए पावर ऑन के बाद वांछित मानों को निर्दिष्ट कर सकता है।
टीच-इन बढ़ते रैंप (A2 > A1)
- निचली मूल्यांकन सीमा पर स्थिति वस्तु
- टीच-इन निम्न सीमा A1 के साथ - Uबी
- मूल्यांकन की ऊपरी सीमा पर स्थिति वस्तु
- टीच-इन ऊपरी सीमा A2 + U के साथबी
TEACH-IN गिरने वाला रैंप (A1 > A2):
- निचली मूल्यांकन सीमा पर स्थिति वस्तु
- टीच-इन निम्न सीमा A2 + U के साथबी
- मूल्यांकन की ऊपरी सीमा पर स्थिति वस्तु
- टीच-इन ऊपरी सीमा A1 के साथ - Uबी
डिफ़ॉल्ट सेटिंग
A1: अनुपयोगी क्षेत्र
A2: नाममात्र संवेदन सीमा
संचालन मोडः बढ़ते रैंप
शी'न कासीसआईएसओ 9001-2008, जीजेबी 9001बी-2009, सीई, आंतरिक सुरक्षा विस्फोट-सबूत और पृथक सुरक्षा विस्फोट-सबूत आदि द्वारा प्रमाणित है जो हमारे उत्पादों को अंतर्राष्ट्रीय मानकों के अनुरूप सुनिश्चित करते हैं।
हम 10 वर्षों के लिए दबाव, स्तर और प्रवाह मापने के उपकरणों और संबंधित उत्पादों के निर्माण में विशेषज्ञता प्राप्त है। हम अनुभवी तकनीकी और प्रबंधन कर्मियों,हमारे सभी कर्मचारियों के प्रयासों के माध्यम से, हम एक पेशेवर माप उपकरण निर्माता और समाधान प्रदाता बन गए हैं। और हम लगातार उत्पाद की गुणवत्ता में सुधार करने की कोशिश कर रहे हैं।
वर्तमान में, काइसे सेंसर पहले से ही अमेरिका, स्पेन, ऑस्ट्रेलिया, चिली और 20 अन्य देशों और क्षेत्रों में निर्यात किया जाता है, और कई अनुकूल प्रतिक्रियाएं प्राप्त हुई हैं।हमारे विदेशी वितरक भी बढ़ रहे हैं।हम अपने सिद्धांत के रूप में 'उचित मूल्य, कुशल उत्पादन समय और अच्छी बिक्री के बाद सेवा' को मानते हैं, और आपसी विकास के लिए अधिक ग्राहकों के साथ सहयोग करने की उम्मीद करते हैं।
1प्रश्न: किस प्रकार की जानकारी प्रदान की जानी चाहिए?उपयुक्त मॉडल चुनें?
उत्तर: कृपया हमें प्रदान करेंःआवेदन क्षेत्र,रेंज , आउटपुट सिग्नल,मध्यम (तरल प्रकार),
औरविद्युत आपूर्ति,ताकि हम मॉडल चुन सकें और आपके लिए जल्दी से उद्धरण दे सकें।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। हमें यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल और व्यापार आश्वासन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: व्यापार आश्वासन भुगतान विधि क्या है?
उत्तर: यह एक निःशुल्क सेवा है जो आपके आदेशों को भुगतान से लेकर डिलीवरी तक सुरक्षित रख सकती है।
और अब हमारे पास USD104 है,000आपके आदेशों को सुनिश्चित करने के लिए.00 की सावधानी राशि।
7प्रश्न: क्या आपके पास गारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
