Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE
Model Number:
KLD804

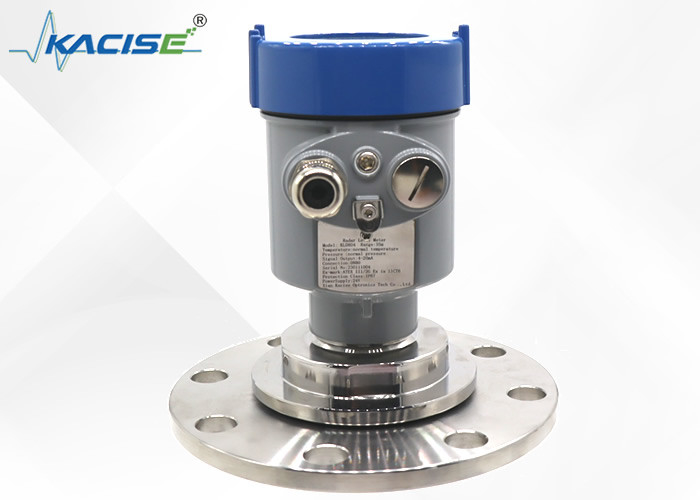

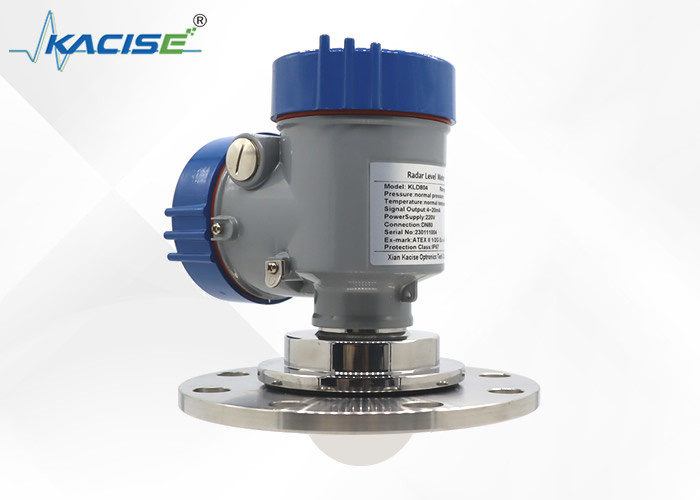

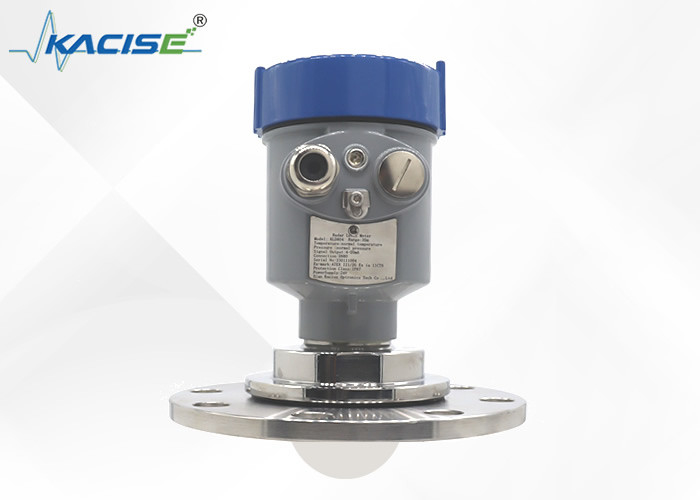

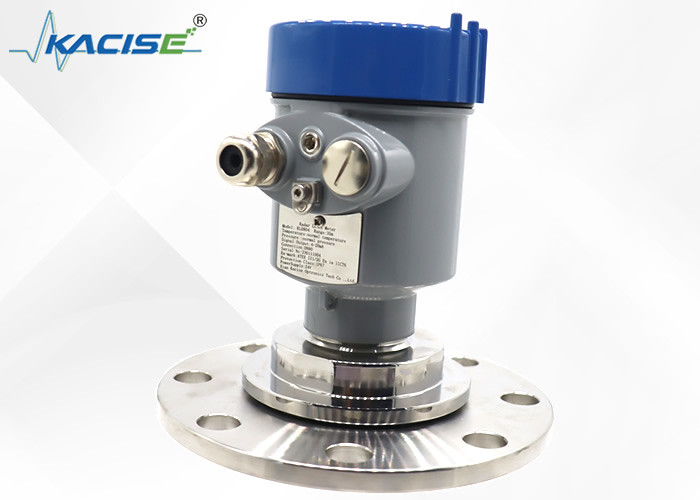

KLD804 4-20mA / RS485 76 मिमी लेंस एंटीना रडार स्तर सेंसर तरल और ठोस माध्यम के लिए
परिचय
80G लेंस रडार स्तर सेंसर 80GHz उच्च आवृत्ति रडार तकनीक को अपनाता है, और लेंस और एंटीना के माध्यम से सामग्री की सतह पर रडार तरंगों को केंद्रित करता है।जब रडार तरंगें पदार्थों से मिलती हैंप्रतिबिंबित और बिखरे हुए संकेतों को एंटीना और रिसीवर के माध्यम से प्राप्त किया जाता है, और फिर सामग्री स्तर की जानकारी में परिवर्तित किया जाता है।
पारंपरिक स्तर माप पद्धति की तुलना में, 80G लेंस रडार स्तर सेंसर में माप की सटीकता अधिक है और माप रेंज व्यापक है।लेंस फोकस तकनीक हस्तक्षेप को कम कर सकती है और संकेत-शोर अनुपात में सुधार कर सकती है, जिससे माप की सटीकता में सुधार होता है। 80GHz उच्च आवृत्ति रडार तकनीक सामग्री के धूल धुंध और भाप में प्रवेश कर सकती है,और उच्च तापमान जैसे कठोर वातावरण में स्तर माप के लिए उपयुक्त है, उच्च दबाव, ज्वलनशील और विस्फोटक।
विशेषता
| मध्यम | मजबूत संक्षारक तरल, भाप, फोम |
| माप सीमा | 0.1m10/20/30/60/100m |
| प्रक्रिया कनेक्शन | फ्लैंज ≥ DN50 |
| प्रक्रिया का तापमान | -40 ̊130°C |
| प्रक्रिया दबाव | -0.1~1.0 एमपीए |
| एंटेना का आकार | 76 मिमी लेंस एंटेना |
| एंटीना सामग्री | पीटीएफई |
| सटीकता | ±2 मिमी (35 मीटर से कम की सीमा)
±5 मिमी (35 मीटर से 100 मीटर के बीच की सीमा) |
| सुरक्षा वर्ग | IP67 |
| केंद्र आवृत्ति | 80GHz |
| प्रक्षेपण कोण | 3° |
| विद्युत आपूर्ति | दो तार /DC24V |
| चार तार /DC12~24V | |
| चार तार /AC220V | |
| आवरण | एल्यूमीनियम/स्टेनलेस स्टील |
| संकेत आउटपुट | दो तार: 4...20mA/HART प्रोटोकॉल |
| चार तार: 4...20mA/ RS485 मॉडबस |
उत्पाद आयाम
मिमी में इकाई:
स्थापित करने की विधि
फ्लैंज की स्थापना
जब फ्लैंज की स्थापना का उपयोग किया जाता है, तो उपकरण और टैंक के बीच न्यूनतम दूरी
दीवार 200 मिमी होनी चाहिए।
1 डेटम विमान
2 पोत केंद्र या समरूपता अक्ष
लिफ्टिंग इंस्टॉलेशन
वर्तमान में, रडार स्तर सेंसर का व्यापक रूप से धातु उद्योग, कोयला उद्योग, सीमेंट उद्योग, पेट्रोकेमिकल उद्योग आदि जैसे कई उद्योगों में उपयोग किया जाता है।इन उद्योगों को कई विशिष्ट अवसरों में विभाजित किया गया है।:
धातु उद्योग
धातुकर्म उद्योग के अनुप्रयोगों में मुख्य रूप से लोहे की अयस्क, चूना पत्थर कच्चे माल और इस्पात संयंत्रों में कच्चे कोयले के बंकर शामिल हैं; कार्बन पाउडर, एल्यूमीनियम अयस्क और एल्यूमीनियम संयंत्रों में कोयले का पाउडर।
कोयला उद्योग
कोयला उद्योग में मुख्य अनुप्रयोगों में कच्चे कोयला, स्वच्छ कोयला, एसिंडर, कोयला पाउडर और कोयला धोने वाले संयंत्रों में कोयला युक्त अपशिष्ट जल शामिल हैं।
विद्युत उद्योग
बिजली उद्योग में मुख्य अनुप्रयोगों में डिसल्फ्यूराइजेशन, स्नेहन तेल, मिट्टी, कच्चे कोयले के बंकर, ईंधन बंकर आदि शामिल हैं।
जल उद्योग
जल संरक्षण उद्योग में मुख्य अनुप्रयोगों में झीलें, नदियां, जलाशय, खुली नहरें, आर्द्रभूमि, तिल, ज्वार, भूमिगत जल पाइप नेटवर्क,बड़ी मात्रा में तैरती हुई सामग्री और तलछट युक्त खाई, जहां बड़ी मात्रा में जलीय पौधे उगते हैं, और ऐसे क्षेत्र जहां अचानक बाढ़ अक्सर होती है।
पेट्रोकेमिकल उद्योग
पेट्रोकेमिकल उद्योग में मुख्य अनुप्रयोगों में कच्चे तेल, हाइड्रोजन टिंचर, गंदे तेल और तेल उत्पादन संयंत्रों में कीचड़, जमाव टैंक, सीवेज टैंक,और तेल क्षेत्रों में कीचड़ टैंक ड्रिलिंग, तरलीकृत प्राकृतिक गैस, तरलीकृत गैस स्टेशनों में संघनित पानी, तेल भंडारण डिपो, और बायोडीजल कारखाने से गैसोलीन, डीजल, और टार, यूरिया पिघल,मिश्रित उर्वरक कारखाने से अमोनिया पानी, विभिन्न रासायनिक उत्पादों, उच्च तापमान, उच्च दबाव, अत्यधिक संक्षारक मीडिया, और रासायनिक कारखाने से विषाक्त उत्पादों।
