Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE
Model Number:
KLD805
दस्तावेज़:

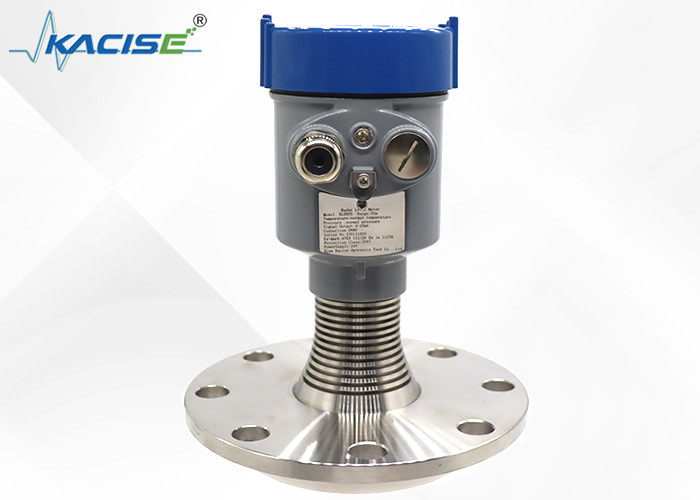

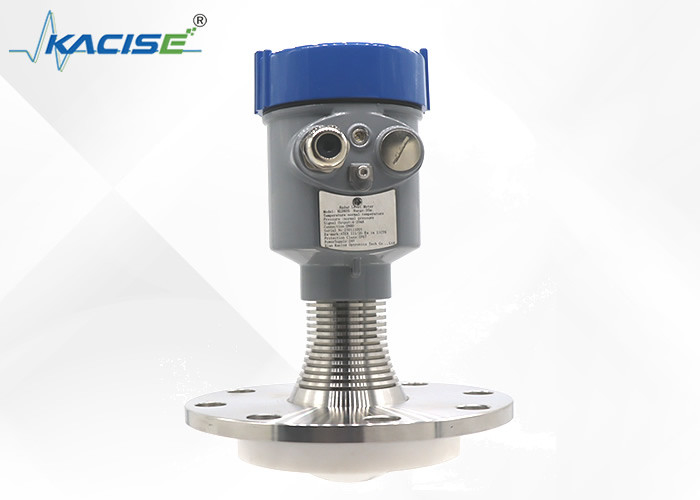

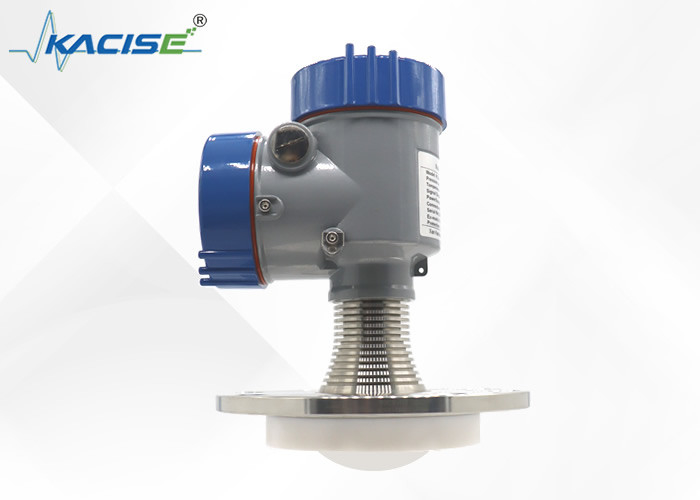

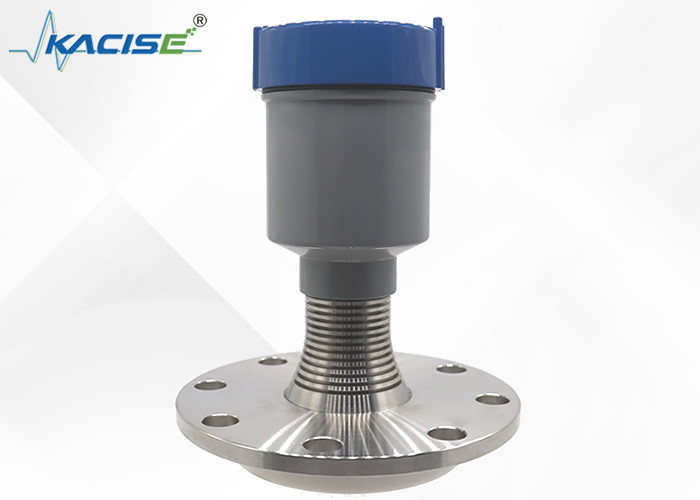

KLD805 80GHz 76mm लेंस एंटीना रडार उच्च तापमान और दबाव के लिए तरल स्तर ट्रांसमीटर
परिचय
KLD805 80GHz 76mm लेंस एंटीना रडार तरल स्तर ट्रांसमीटर एक उल्लेखनीय उपकरण है। विशेष रूप से उच्च तापमान और दबाव वातावरण के लिए इंजीनियर,यह एक 80GHz आवृत्ति और एक 76 मिमी लेंस एंटेना का उपयोग करता हैयह ट्रांसमीटर द्रव के स्तर को सटीक रूप से मापता है, अत्यधिक परिस्थितियों में भी विश्वसनीय डेटा प्रदान करता है, जिससे औद्योगिक प्रक्रियाओं का कुशल नियंत्रण सुनिश्चित होता है।
विशेषता
● उच्च संकेत-शोर अनुपात, छोटे माप अंधा क्षेत्र
● उच्च संकल्प, 1 एमएम
● उच्च परिशुद्धता, ±2 एमएम
● कम उत्सर्जन कोण, 3° एंटेना बीम कोण
● कम तरंग दैर्ध्य, मापने के माध्यम की सतह पर बेहतर परावर्तक गुण
| मध्यम | मजबूत संक्षारक तरल, भाप, फोम, उच्च तापमान और उच्च दबाव |
| माप सीमा | 0.1m10/20/30/60/100m |
| प्रक्रिया कनेक्शन | फ्लैंज ≥ DN80 |
| प्रक्रिया का तापमान | -40 ̊200°C |
| प्रक्रिया दबाव | -0.1~2.5 एमपीए |
| एंटेना का आकार | 76 मिमी लेंस एंटेना |
| एंटीना सामग्री | पीटीएफई |
| सटीकता | ±2 मिमी (35 मीटर से कम की सीमा)
±5 मिमी (35 मीटर से 100 मीटर के बीच की सीमा) |
| सुरक्षा वर्ग | IP67 |
| केंद्र आवृत्ति | 80GHz |
| प्रक्षेपण कोण | 3° |
| विद्युत आपूर्ति | दो तार /DC24V |
| चार तार /DC12~24V | |
| चार तार /AC220V | |
| आवरण | एल्यूमीनियम/स्टेनलेस स्टील |
| संकेत आउटपुट | दो तार: 4...20mA/HART प्रोटोकॉल |
| चार तार: 4...20mA/ RS485 मॉडबस |
उत्पाद आयाम
मिमी में इकाई:
स्थापित करने की विधि
फ्लैंज की स्थापना
जब फ्लैंज की स्थापना का उपयोग किया जाता है, तो उपकरण और टैंक के बीच न्यूनतम दूरी
दीवार 200 मिमी होनी चाहिए।
1 डेटम विमान
2 पोत केंद्र या समरूपता अक्ष
लिफ्टिंग इंस्टॉलेशन
रडार लेवल ट्रांसमीटर एक आम तौर पर इस्तेमाल किया जाने वाला सामग्री मापने वाला उपकरण है, यह सामग्री की ऊंचाई को सटीक रूप से माप सकता है, और विश्लेषण और प्रसंस्करण के लिए नियंत्रण प्रणाली को डेटा प्रेषित कर सकता है।हालांकि रडार स्तर ट्रांसमीटर एक मजबूत सहिष्णुता हैउच्च तापमान के वातावरण में उपयोग करने पर विशेष ध्यान देने की आवश्यकता है।
उच्च तापमान के वातावरण का रडार स्तर ट्रांसमीटर की माप सटीकता पर बहुत प्रभाव पड़ेगा, मुख्य रूप से क्योंकि उच्च तापमान से सामग्री का विस्तार होगा,इस प्रकार सामग्री के माप परिणामों को प्रभावितउच्च तापमान की स्थितियों में, सामग्री का विस्तार सामग्री की ऊंचाई के माप में विचलन का कारण बनेगा, जिससे सामग्री की वास्तविक खपत प्रभावित होगी।इसके अतिरिक्त, उच्च तापमान के वातावरण का रडार लेवल गेज के सामग्री गुणों पर भी प्रभाव पड़ेगा, जैसे इलेक्ट्रॉनिक घटकों और यांत्रिक भागों के जीवन और स्थिरता को कम करना।
इसलिए जब रडार लेवल ट्रांसमीटर का उपयोग उच्च तापमान वाले वातावरण में किया जाना है, तो इसके स्थिर प्रदर्शन को सुनिश्चित करने के लिए विशेष सामग्री और प्रसंस्करण विधियों का चयन करना आवश्यक है।स्तर ट्रांसमीटर के मापने की छड़ी और एंटीना आमतौर पर उच्च तापमान प्रतिरोधी सामग्री जैसे स्टील और सिरेमिक से बने होते हैंइसके अतिरिक्त, इलेक्ट्रॉनिक घटकों पर उच्च तापमान के प्रतिकूल प्रभावों को रोकने के लिए लेवल ट्रांसमीटर के सर्किट को भी विशेष सुरक्षा उपचार से गुजरना पड़ता है।उच्च तापमान के कारण कंडक्टर जंग को रोकने के लिए कंडेनसर प्लेटों और इंडक्टर्स के लिए सुरक्षात्मक कवर स्थापित करें.
