डोपलर सेंसर पर आधारित पाइप नेटवर्क प्रवाहमीटर

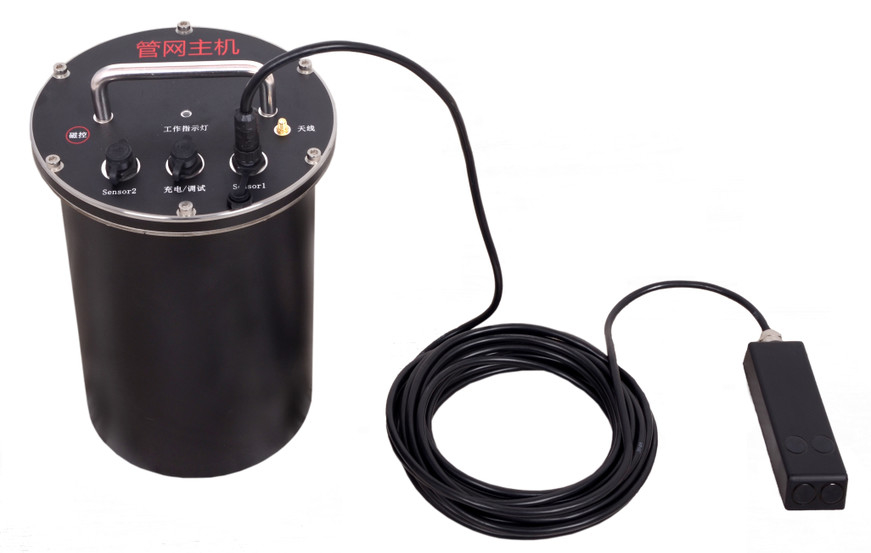

पाइप नेटवर्क फ्लोमीटर मुख्य रूप से सीवेज पाइप नेटवर्क और वर्षा जल पाइप नेटवर्क के हाइड्रोलॉजिकल पैरामीटर निगरानी के लिए प्रयोग किया जाता है, और यह सौर ऊर्जा और मुख्य बिजली आपूर्ति के लिए सुविधाजनक नहीं है,और डेटा को क्लाउड प्लेटफॉर्म पर प्रेषित करने की आवश्यकता हैपाइप नेटवर्क का मेजबान बड़ी क्षमता की बैटरी, डीटीयू और कम बिजली प्रबंधन सर्किट प्रदान करता है।

विशेषता

(1) समर्थन प्रवाह दर, तत्काल प्रवाह, संचयी प्रवाह, तरल स्तर, तापमान

(2)पानी की गुणवत्ता के मापदंडों को अनुकूलित किया जा सकता है

(3) संग्रह और रिपोर्टिंग समय को समायोजित किया जा सकता है

(4) दो वर्ष से अधिक समय तक निरंतर कार्य

(5)इंस्टालेशन और निर्माण छोटे हैं

(6) मल्टी-चैनल सेंसर कनेक्टिविटी

(7)एक बार में इस्तेमाल होने वाली उच्च क्षमता वाली बैटरी

1.उत्पादों का वर्णन

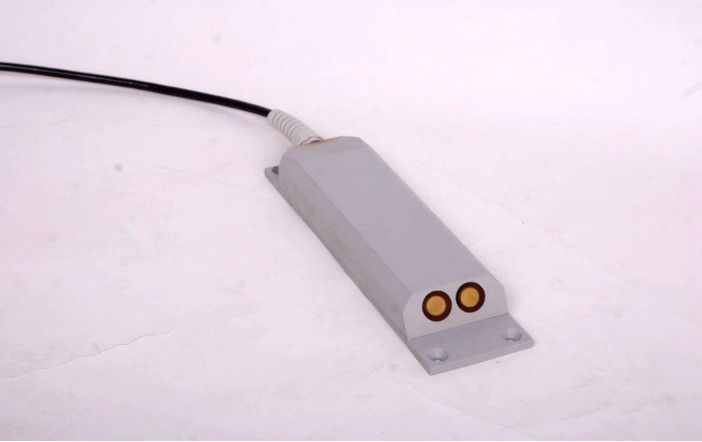

उत्पाद अल्ट्रासोनिक डोपलर प्रभाव के सिद्धांत के अनुसार प्रवाह दर को मापता है, और दबाव सेंसर के माध्यम से पानी के स्तर और तापमान को माप सकता है।जो प्रभावी रूप से जलरोधक और सील कर सकते हैं.

◆ मोबाइल कंप्यूटर के साथ संवाद करने के लिए Modbus संचार प्रोटोकॉल और RS485 बस का प्रयोग किया जाता है।

◆ पानी के नीचे सेंसर डिवाइस स्थापित करना आसान है। धातु आधार स्थिर डिवाइस के साथ, स्थापना आसान है।

◆ सभी उपकरण इलेक्ट्रॉनिक डिजाइन, उच्च वोल्टेज बिजली की आपूर्ति, कम बिजली की खपत, कोई यांत्रिक भागों को अपनाया जाता है। यह सटीक माप और स्थिरता के फायदे हैं,उच्च विश्वसनीयता और मजबूत विरोधी हस्तक्षेप.

◆ इसका उपयोग विभिन्न प्रकार के जल वातावरण में किया जा सकता है।

2. पीउत्पाद का सिद्धांत

डॉपलर प्रवाहमीटर सिद्धांत: जब अल्ट्रासोनिक स्रोत और पर्यवेक्षक सापेक्ष गति करते हैं, तो पर्यवेक्षक द्वारा प्राप्त आवृत्ति अल्ट्रासोनिक स्रोत की आवृत्ति से भिन्न होगी।अतः, अल्ट्रासोनिक ट्रांसड्यूसर के सापेक्ष पानी के साथ चलने वाले छोटे कण और बुलबुले ट्रांसड्यूसर की रिसीविंग फ्रीक्वेंसी को भी बदल देंगे,और पानी में सस्पेंशन की गति की वृद्धि के साथ वृद्धिइस प्रकार डोपलर आवृत्ति परिवर्तन को मापा जाता है और डोपलर धारा मीटर के बिंदु पर पानी की प्रवाह गति को मापा जाता है।यह प्रवाह की जानकारी प्राप्त करने के लिए चैनल के क्रॉस सेक्शनल क्षेत्र से गुणा किया जाता है.

क्योंकि डोपलर प्रवाह माप पानी में ध्वनि प्रसार की गति का उपयोग करता है, और पानी में ध्वनि प्रसार की गति पानी के तापमान से निकटता से संबंधित है,उपकरण में तापमान माप के लिए एक अंतर्निहित तापमान सेंसर है, और फिर ध्वनि की गति को सही करें।

स्तर गहराई मापने के लिए एक दबाव सेंसर का उपयोग प्रवाह गति सेंसर की स्थिति और तरल स्तर के बीच की दूरी को मापने के लिए किया जाता है।

3उत्पाद पैरामीटर

3.1 उत्पाद विशेषताएं

◆ माप के प्रकार: बिंदु वेग, तरल स्तर, तापमान, प्रवाह दर

◆ सुरक्षा वर्ग: आईपी68

◆ माप पद्धति: ऑनलाइन

◆ माप सिद्धांतः ध्वनिक डोपलर विधि, वेग क्षेत्र विधि

◆ बिजली की आपूर्तिः बैटरी, सौर ऊर्जा, मुख्य विद्युत

◆ आउटपुट सिग्नल: Modbus RS485

◆ आउटपुट सिग्नल सामग्रीः बिंदु वेग, तत्काल प्रवाह, संचयी प्रवाह, जल स्तर, तापमान

◆ आउटपुट सिग्नल (बाहरी बिजली की आपूर्ति): 4 ~ 20mA

◆ 4 ~ 20mA आउटपुट सिग्नल सामग्रीः तत्काल प्रवाह

◆ तरल पदार्थ के पीएच की आवश्यकताएंः पीएच 6~8

◆ तरल पदार्थ के दबाव की आवश्यकता: प्राकृतिक वातावरण में 1 मानक वायुमंडल

◆ निरंतर संचालन बिजली की खपत:12V*65mA=12V*0.065A≈0.8W

3.2 माप सूचकांक

3.3 विनिर्देश

4. एप्रवर्तन मामला
