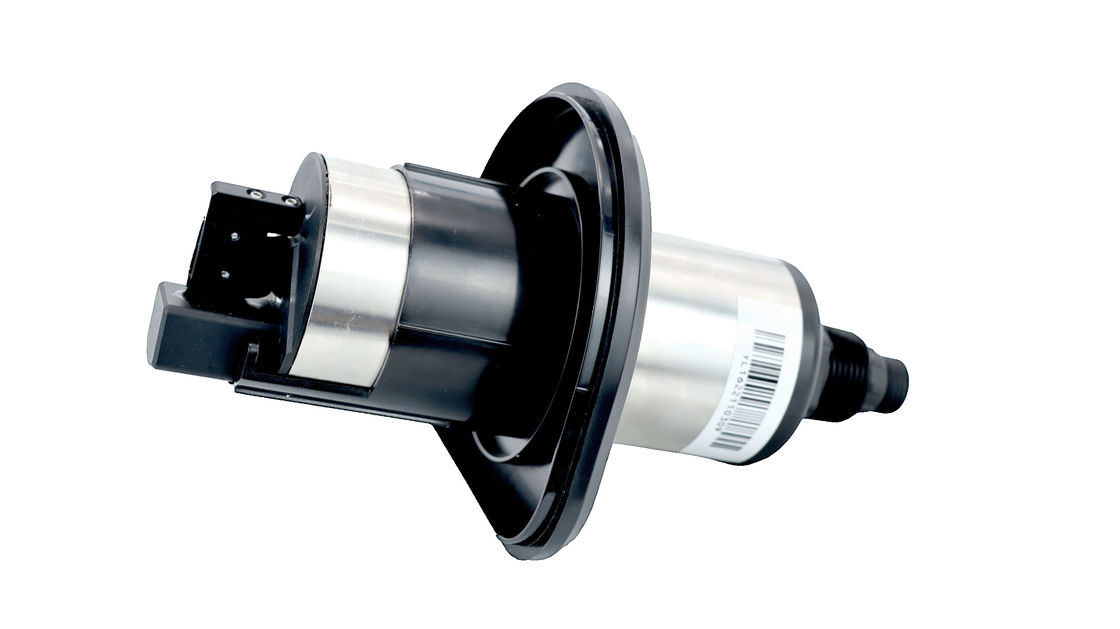

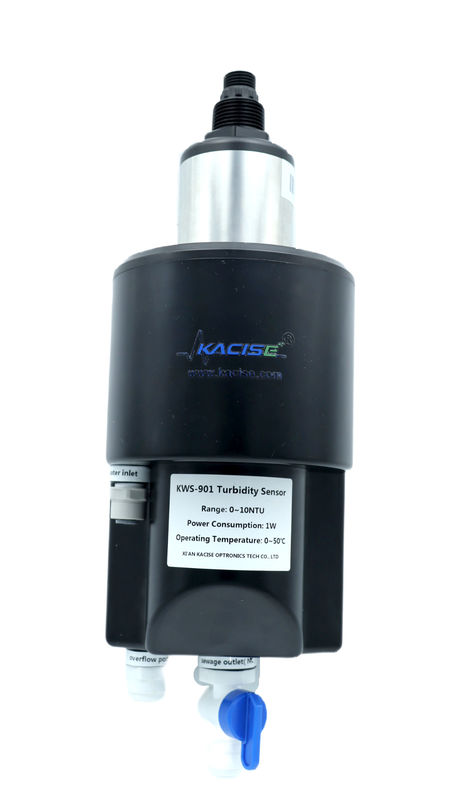

पानी की गुणवत्ता की निगरानी के लिए 0~10NTU रेंज, सेल्फ-क्लीनिंग वाइपर और मोडबस RS485 आउटपुट के साथ लो-रेंज टर्बिडिटी सेंसर

लो-रेंज टर्बिडीमीटर पीने के पानी की गुणवत्ता की ऑनलाइन निगरानी के लिए है, जिसमें अल्ट्रा-लो टर्बिडिटी डिटेक्शन सीमा, उच्च परिशुद्धता माप है। उपकरण में लंबे समय तक बिना रखरखाव, जल-बचत कार्य और डिजिटल आउटपुट की विशेषताएं हैं। यह क्लाउड प्लेटफ़ॉर्म और मोबाइल फोन पर रिमोट डेटा मॉनिटरिंग और RS485-मॉडबस संचार का समर्थन करता है। इसका उपयोग नल के पानी, माध्यमिक जल आपूर्ति, पाइप नेटवर्क टर्मिनल पानी, प्रत्यक्ष पेयजल, झिल्ली फ़िल्टर किए गए पानी, स्विमिंग पूल और सतही पानी की गंदगी की ऑनलाइन निगरानी में व्यापक रूप से किया जा सकता है।

• अल्ट्रा-लो टर्बिडिटी डिटेक्शन सीमा
• उच्च सटीकता सर्वेक्षण
• उपकरण लंबे समय तक रखरखाव मुक्त है
• जल-बचत कार्य और डिजिटल आउटपुट
• क्लाउड प्लेटफ़ॉर्म और मोबाइल फोन पर दूरस्थ डेटा निगरानी का समर्थन करता है
• समर्थन RS-485, MODBUS प्रोटोकॉल
• स्व-विकसित डीफोमिंग, मापने वाली इकाई, पानी के बुलबुले को प्रभावी ढंग से समाप्त करती है
• सेंसर एक सफाई ब्रश के साथ आता है, जो प्रकाश खिड़की को प्रभावी ढंग से साफ कर सकता है
• ऑनलाइन मैलापन विश्लेषक मानक 90° प्रकीर्णन विधि को अपनाता है

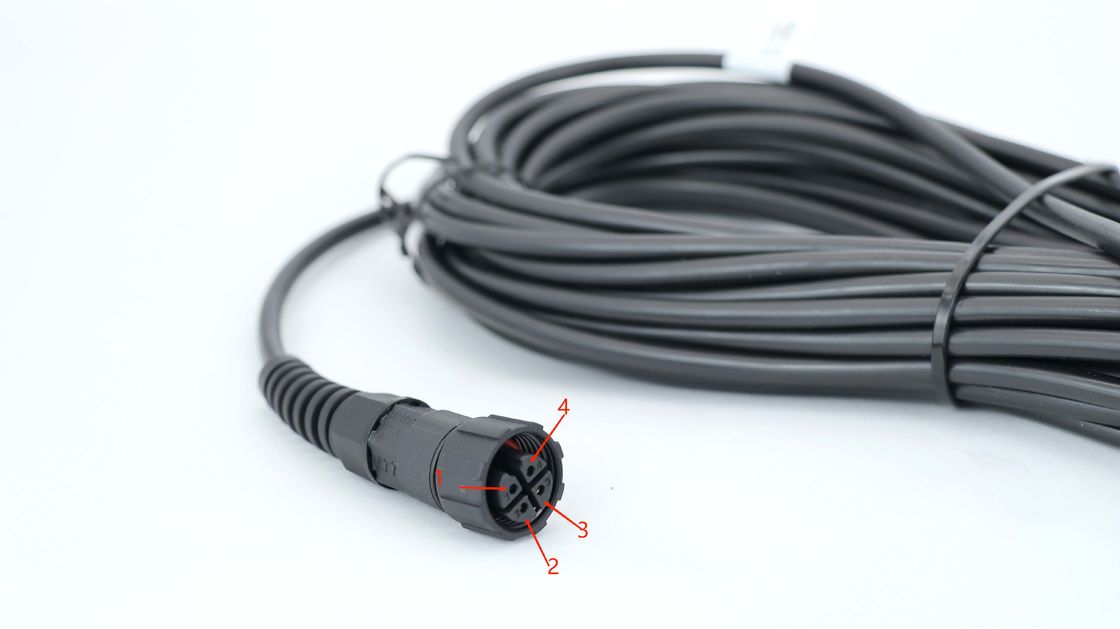

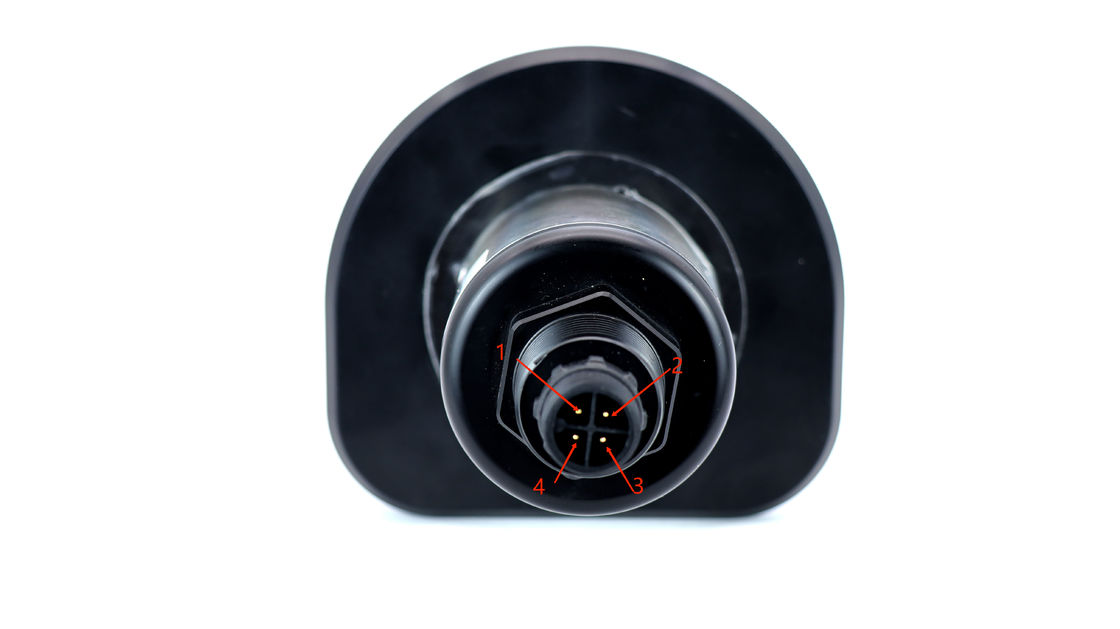

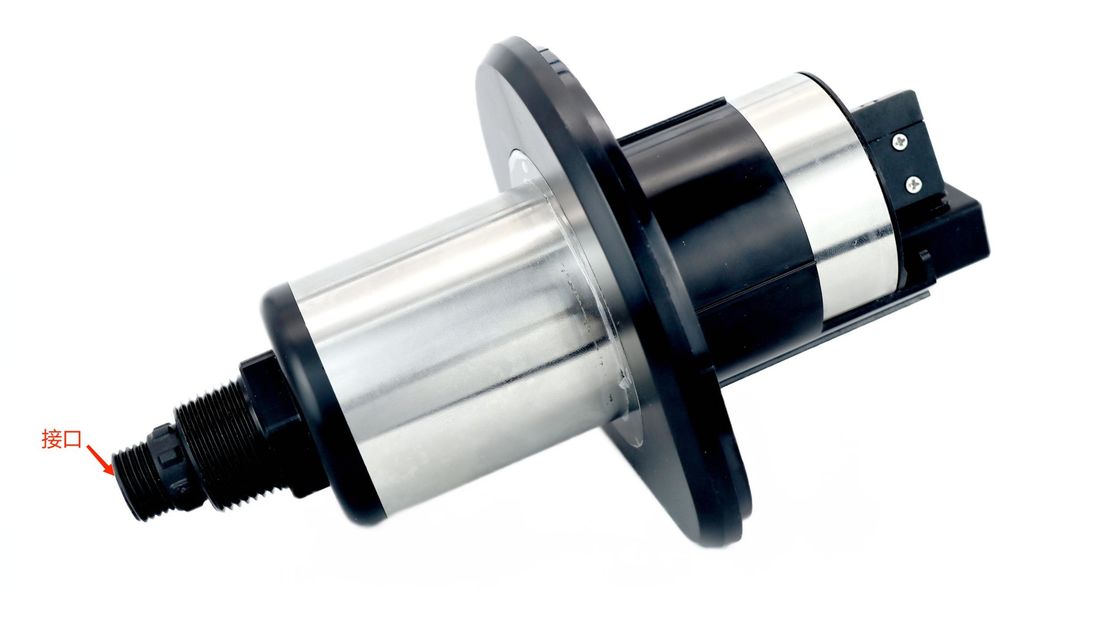

4 तार AWG-24 या AWG-26 परिरक्षण तार। ओडी=5.5मिमी

1. लाल—पावर (VCC)
2. सफ़ेद—485 दिनांक_बी (485_बी)
3. हरा—485 दिनांक_ए (485_ए)
4. ब्लैक-ग्राउंड (जीएनडी)
5. नंगा तार—ढाल

वास्तविक इंस्टालेशन परिवेश के आधार पर मध्य तल को ठीक करने के लिए चित्र (ए) या चित्र (बी) में दिखाई गई इंस्टालेशन विधि का चयन करें।

(ए) दीवार स्थापना आरेख (बी) बैकप्लेन स्थापना आरेख (सी) माउंटिंग प्लेट का आकार आयाम

1. सुनिश्चित करें कि बैकप्लेन सुरक्षित रूप से स्थापित है;
2. कृपया सुनिश्चित करें कि सर्कुलेशन स्लॉट सुरक्षित रूप से क्लैंप किया गया है;
3. कृपया सुनिश्चित करें कि पानी के इनलेट, ओवरफ्लो और सीवेज पाइप जगह पर अटके हुए हैं, और रिसाव से बचने के लिए दो बिंदु, तीन बिंदु नीले क्लैप क्लिप को स्थिति में रखें।
4. विशेष ध्यान: मैनुअल ड्रेन वाल्व को बंद रखा जाना चाहिए और केवल सफाई के लिए खोला जाना चाहिए और बाद में बंद कर दिया जाना चाहिए।

(1)पानी निकालना

इनलेट स्विच खोलें, "फ्लो रेगुलेटिंग डिवाइस" की जांच करें और समायोजित करें, ताकि इनलेट प्रवाह दर सूचकांक आवश्यकताओं की सीमा के भीतर रखी जा सके;

पुष्टि करें कि सीवेज आउटलेट का मैनुअल वाल्व बंद है, प्रवाह टैंक के ऊपरी कवर को खोलें, और देखें कि क्या कूप उपकरण में प्रवाह शुरू हो रहा है। यदि बहता पानी है, तो यह सामान्य है, और यदि कोई बहता पानी नहीं है या प्रवाह दर बहुत धीमी है, तो जांचें कि क्या इनलेट पानी और प्रवाह नियामक उपकरण सामान्य रूप से सेट हैं।

(2) जल भंडारण कार्य की जाँच करें

शीर्ष कवर खोलें, और प्रवाह पूल के बीच में सिलेंडर का कक्ष जल भंडारण और माप पूल है। जांचें कि क्या पानी सामान्य रूप से संग्रहीत है और तरल स्तर धीरे-धीरे बढ़ता है जब तक कि यह शेष मुंह से बाहर न निकल जाए। साथ ही, फ्लैशलाइट जैसे प्रकाश उपकरण की सहायता से जांच करें कि माप पूल में अशुद्धियां और अवशेष हैं या नहीं, यदि अशुद्धियां हैं, तो पानी को दोबारा संग्रहित करने से पहले उन्हें हटा दें या हटा दें।

(3) मैलापन जांच स्थापित करें

टर्बिडिटी सेंसर को ऊपरी कवर में डालें और इसे ऊपरी कवर कार्ड स्लॉट में स्क्रू करें, फिर पूरे को फ्लो पूल में डालें और ऊपरी कवर को फ्लो पूल कवर के करीब बनाएं।

(4)शक्ति बढ़ाना

उपरोक्त प्रक्रिया को पूरा करने के बाद, सेंसर को चालू किया जा सकता है और अधिग्रहण प्रोटोकॉल, ट्रांसमीटर आदि द्वारा मापा जा सकता है।

टर्बिडिटी सेंसर को सीधे स्थापित और उपयोग किया जा सकता है, और पहली स्थापना के लिए दूसरे अंशांकन की आवश्यकता नहीं है। यदि ग्राहक को इसकी आवश्यकता है या बाद के रखरखाव में डेटा ऑफसेट पाया जाता है, तो हमारी कंपनी एकल-बिंदु अंशांकन के लिए पानी के नमूने के रूप में नल के पानी का उपयोग करने का सुझाव देती है और अंशांकन पैरामीटर हमारे होस्ट कंप्यूटर के माध्यम से या संचार प्रोटोकॉल रजिस्टर के रूप में लिखे जा सकते हैं।

सटीक रीडिंग बनाए रखने के लिए साफ़-सफ़ाई बहुत ज़रूरी है।

आपूर्ति वोल्टेज DC है, वोल्टेज मान DC12-24V है, और वोल्टेज स्थिर है

पाइप से पानी आ रहा है;

आने वाला पानी परिसंचरण टैंक में प्रवाहित हो सकता है;

सर्कुलेशन टैंक के प्रवेश द्वार पर पानी का अतिप्रवाह नहीं होगा।

यह निर्धारित करने के आधार पर कि आने वाला पानी सामान्य है, परिसंचरण टैंक का तरल स्तर सामान्य है और पानी का कोई अतिप्रवाह नहीं है:

निरीक्षण उपकरण (बैकप्लेन, बैकप्लेन, आंतरिक परिसंचरण गर्त) क्या पानी है, यदि पानी है, जो पानी की स्थिति से पहले अस्तित्व में था, इस घटना के दो कारण हैं, एक है पानी का दबाव, पानी सीधे परिसंचरण टैंक से ओवरफ्लो हो जाता है, दूसरा, खराब जल निकासी, जिससे पानी परिसंचरण टैंक से फैल जाता है, अगर हम पानी का दबाव बहुत बड़ा है, खराब जल निकासी से इंकार कर सकते हैं।

मीटर को बंद करें, सेंसर को फ्लो स्लॉट से हटा दें और सेंसर को साफ करें।

किसी हल्के छेद को साफ करते समय, आपको इसे रुई के फाहे से साफ करना होगा, अधिमानतः शराब में डूबा रुई के फाहे का उपयोग करना होगा। यदि साइट पर अल्कोहल नहीं है, तो सूखे रुई के फाहे का उपयोग करें, यदि नहीं, तो कागज़ के तौलिये का उपयोग करें।

सेंसर चालू करें. माप स्थिति में प्रवेश करने के बाद, सेंसर के ऑप्टिकल पोर्ट को सफेद दीवार के साथ संरेखित करें। आम तौर पर, आप लेज़र पॉइंटर्स के समान सेंसर से रुक-रुक कर लाल धब्बे देख सकते हैं और नग्न आंखों द्वारा देखी जाने वाली चमक लेज़र पॉइंटर्स से कम नहीं होनी चाहिए। प्रकाश स्रोतों की सामान्य दोष स्थितियाँ हैं:

1. पावर-ऑन के बाद कोई परिवर्तन नहीं और कोई प्रकाश उत्सर्जन नहीं;
2. लाल धब्बा गहरा है, लेज़र पॉइंटर की तुलना में बहुत कम चमकीला है;
3. जब सेंसर का प्रकाश छेद पानी के दाग से मुक्त होने की पुष्टि करता है, तो लाल धब्बे उत्सर्जित होते हैं, केंद्रित लाल चमकीले धब्बे नहीं।

प्रकाश स्रोत की विफलता में, सेंसर को प्रवाह स्लॉट से हटाया जा सकता है और मरम्मत और अंशांकन के लिए निर्माता को वापस भेजा जा सकता है। सेंसर को फ्लो स्लॉट में वापस डालने से पहले, उपकरण को बंद करना आवश्यक है; इसे सर्कुलेशन स्लॉट में डालने के बाद, इसे अपने हाथ से थोड़ा दबाएं ताकि यह सुनिश्चित हो सके कि यह अपनी जगह पर लगा है और झुका हुआ नहीं है। आप उपकरण के किनारे से देख सकते हैं कि सेंसर अपनी जगह पर है या नहीं।

एक ट्यूब ब्रश का उपयोग करके, प्रवाह टैंक को साफ करें और सुनिश्चित करें कि टैंक की निचली और साइड की दीवारें दृश्यमान तलछट से मुक्त हैं।

उपरोक्त रखरखाव पूरा होने के बाद, पानी का सेवन और जांच संग्रह जैसे नियमित माप कार्य फिर से शुरू किया जा सकता है, और माप मूल्य तुलना और एकल-बिंदु अंशांकन जैसे सत्यापन कार्य क्षेत्र की आवश्यकताओं के अनुसार किए जा सकते हैं।

तालिका 5-1 में लो-रेंज टर्बिडीमीटर के साथ आने वाली सामान्य समस्याओं के लक्षण, संभावित कारण और अनुशंसित समाधान सूचीबद्ध हैं। यदि आपका लक्षण ठीक नहीं है या कोई भी समाधान आपकी समस्या का समाधान नहीं करता है, तो कृपया हमसे संपर्क करें।

तालिका 5-1 सामान्य प्रश्नों की सूची

1. वारंटी अवधि 1 वर्ष (उपभोग्य सामग्रियों को छोड़कर) है।
2. यह गुणवत्ता आश्वासन निम्नलिखित मामलों को कवर नहीं करता है।
1. अप्रत्याशित घटना, प्राकृतिक आपदा, सामाजिक अशांति, युद्ध (घोषित या अघोषित), आतंकवाद, युद्ध या किसी सरकारी मजबूरी के कारण हुई क्षति के कारण।
2. दुरुपयोग, लापरवाही, दुर्घटना, या अनुचित अनुप्रयोग और स्थापना के कारण होने वाली क्षति।
3. माल को हमारी कंपनी तक वापस भेजने के लिए भाड़ा शुल्क।
4. वारंटी द्वारा कवर किए गए भागों या उत्पादों की त्वरित या एक्सप्रेस शिपिंग के लिए माल ढुलाई शुल्क।
5. स्थानीय स्तर पर वारंटी मरम्मत करने के लिए यात्रा करें।
3. इस वारंटी में हमारी कंपनी द्वारा उसके उत्पादों के संबंध में प्रदान की गई वारंटी की संपूर्ण सामग्री शामिल है।
1. यह वारंटी वारंटी की शर्तों का अंतिम, पूर्ण और विशिष्ट विवरण है, और कोई भी व्यक्ति या एजेंट हमारी कंपनी के नाम पर अन्य वारंटी स्थापित करने के लिए अधिकृत नहीं है।
2. ऊपर वर्णित मरम्मत, प्रतिस्थापन, या भुगतान की वापसी के उपाय असाधारण मामले हैं जो इस वारंटी का उल्लंघन नहीं करते हैं, और प्रतिस्थापन या भुगतान की वापसी के उपाय हमारे उत्पादों के लिए ही हैं। सख्त दायित्व या अन्य कानूनी सिद्धांत के आधार पर, हमारी कंपनी दोषपूर्ण उत्पाद या लापरवाही से संचालन के कारण होने वाली किसी भी अन्य क्षति के लिए उत्तरदायी नहीं होगी, जिसमें इन स्थितियों से संबंधित किसी भी बाद की क्षति भी शामिल है।

RS485 संचार प्रोटोकॉल MODBUS संचार प्रोटोकॉल का उपयोग करता है, और सेंसर को दास के रूप में उपयोग किया जाता है।

डेटा बाइट प्रारूप.

डेटा पढ़ें और लिखें (मानक MODBUS प्रोटोकॉल)

डिफ़ॉल्ट पता 0x01 है, पते को रजिस्टर द्वारा संशोधित किया जा सकता है

होस्ट कॉल (हेक्साडेसिमल)

01 03 00 00 00 01 84 0ए

स्लेव उत्तर (हेक्साडेसिमल)

01 03 02 00 xx xx xx xx

होस्ट कॉल (हेक्साडेसिमल)

01 10 1बी 00 00 01 02 01 00 0सी सी1

स्लेव उत्तर (हेक्साडेसिमल)

01 10 1बी 00 00 01 07 2डी

1. एक 16-बिट रजिस्टर को हेक्साडेसिमल एफएफ (यानी, सभी 1) के रूप में प्रीसेट करें और इस रजिस्टर को सीआरसी रजिस्टर कहें।
2. पहले 8-बिट बाइनरी डेटा (संचार सूचना फ्रेम के दोनों पहले बाइट) को 16-बिट सीआरसी रजिस्टर के निचले 8 बिट्स के साथ आइसो-ओरिंग करना और परिणाम को सीआरसी रजिस्टर में रखना, डेटा के ऊपरी 8 बिट्स को अपरिवर्तित छोड़ देना।
3. उच्चतम बिट को 0 से भरने के लिए सीआरसी रजिस्टर की सामग्री को एक बिट दाईं ओर (निचली तरफ) शिफ्ट करें, और सही शिफ्ट के बाद शिफ्ट-आउट बिट की जांच करें।
4. यदि स्थानांतरित किया गया बिट 0 है: चरण 3 दोहराएँ (फिर से एक बिट दाईं ओर शिफ्ट करें); यदि स्थानांतरित बिट 1 है, तो आईएसओ-या के लिए सीआरसी रजिस्टर और बहुपद A001 (1010 0000 0000 0001)।
5. चरण 3 और 4 को तब तक दोहराएँ जब तक कि सही बदलाव 8 बार न हो जाए ताकि संपूर्ण 8-बिट डेटा पूरी तरह से संसाधित हो जाए।
6. संचार सूचना फ़्रेम के अगले बाइट के लिए चरण 2 से 5 दोहराएँ।
7. उपरोक्त चरणों के अनुसार इस संचार सूचना फ्रेम के सभी बाइट्स की गणना के बाद प्राप्त 16-बिट सीआरसी रजिस्टर के उच्च और निम्न बाइट्स का आदान-प्रदान करें।
8. अंतिम सीआरसी रजिस्टर सामग्री निम्नानुसार प्राप्त की जाती है: सीआरसी कोड।

चरण 1: 17.625 के फ़्लोटिंग पॉइंट प्रतिनिधित्व को बाइनरी फ़्लोटिंग पॉइंट में बदलें

सबसे पहले, पूर्णांक भाग का द्विआधारी प्रतिनिधित्व खोजें

17 = 16 + 1 = 1*2⁴+ 0* 2³+ 0*2²+ 0*2¹+ 1*2⁰

तो पूर्णांक भाग 17 का द्विआधारी प्रतिनिधित्व 10001बी है

फिर भिन्नात्मक भाग का द्विआधारी निरूपण ज्ञात कीजिए

0.625= 0.5 + 0.125 = 1 x 2^-1+ 0 x2^-2+ 1 x2⁰

तो दशमलव भाग 0.625 का द्विआधारी प्रतिनिधित्व 0.101बी है

तो फ्लोटिंग पॉइंट फॉर्म में व्यक्त 17.625 के लिए बाइनरी फॉर्म में फ्लोटिंग पॉइंट नंबर 10001.101B है

चरण 2: घातांक ज्ञात करने के लिए शिफ्ट करें।

10001.101बी को तब तक बाईं ओर शिफ्ट करें जब तक कि 1.0001101बी प्राप्त करने के लिए दशमलव बिंदु से पहले केवल एक स्थान शेष न रह जाए, और 10001.101बी = 1.0001101 बी x 2⁴. तो घातांकीय भाग 4 है, जिसे 127 में जोड़ने पर 131 हो जाता है, जिसका द्विआधारी प्रतिनिधित्व 10000011बी है

चरण 3: अंतिम संख्या की गणना करें

1.0001101बी के दशमलव बिंदु से पहले 1 को हटाने पर अनुगामी संख्या 0001101बी मिलती है (क्योंकि दशमलव बिंदु से पहले 1 होना चाहिए, आईईईई निर्दिष्ट करता है कि केवल दशमलव बिंदु के बाद वाले को ही रिकॉर्ड किया जाना चाहिए)। 23-बिट अनुगामी संख्याओं के लिए एक महत्वपूर्ण नोट: पहला बिट (यानी छिपा हुआ बिट) संकलित नहीं है। छिपा हुआ बिट विभाजक के बाईं ओर का बिट है, जिसे आमतौर पर 1 पर सेट किया जाता है और दबा दिया जाता है।

चरण 4: प्रतीक बिट परिभाषा

एक सकारात्मक संख्या का संकेत अंक 0 है और एक नकारात्मक संख्या का संकेत अंक 1 है, इसलिए 17.625 का संकेत अंक 0 है।

चरण 5: फ़्लोटिंग पॉइंट में कनवर्ट करें

1 अंक चिह्न + 8 अंक घातांक + 23 अंक मंटिसा

0 10000011 0001101000000000000000B (हेक्साडेसिमल में 0x418D0000 के अनुरूप)

चरण 1: हेक्साडेसिमल संख्या 0x427B6666 को बाइनरी फ़्लोटिंग पॉइंट संख्या 0100 0010 0111 1011 0110 0110 0110 0110 0110B में साइन, एक्सपोनेंट और मंटिसा बिट्स 0 10000100 में परिवर्तित करें 11110110110110011001100110बी

1 अंक चिह्न + 8 अंक घातांक + 23 अंक मंटिसा

साइन बिट एस:

सूचकांक बिट ई: 10000100बी = 1*2⁷+0*2⁶+0*2⁵+0*2⁴+1*2³+0*2²+0*2⁰

=128+0+0+0+0+0+4+0+0=132

अंतिम अंक एम: 11110110110011001100110बी = 8087142

चरण 2: फ़्लोटिंग पॉइंट संख्याओं की गणना करना

डी =(-1)⁵*(1.0=एम/2²³) *2^ई-127

= (-1)⁰*(1.0+8087142/2²³) *2^132-127

= 1 x 1.964062452316284 x 32

= 62.85
