जलीय कृषि/औद्योगिक विनिर्माण के लिए 0-50 डिग्री पर काम करने वाले जल गुणवत्ता सेंसर

1.परिचय

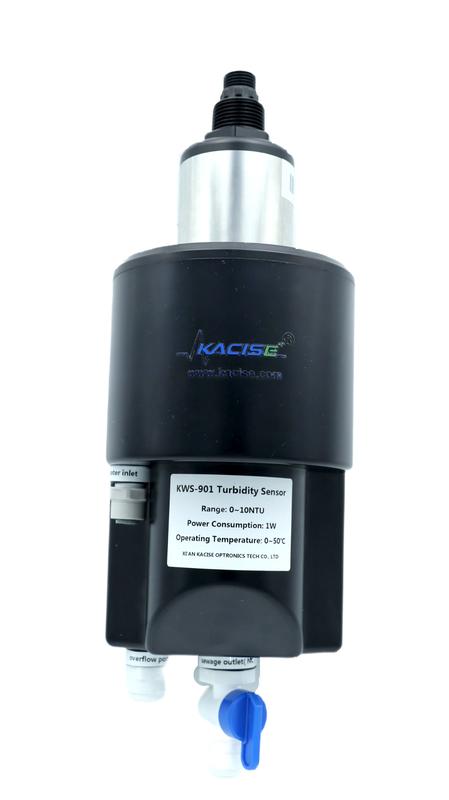

लो-रेंज टर्बिडीमीटर पीने के पानी की गुणवत्ता की ऑनलाइन निगरानी के लिए है, जिसमें अल्ट्रा-लो

मैलापन का पता लगाने की सीमा, उच्च परिशुद्धता माप। उपकरण में विशेषताएं हैं

बिना रखरखाव के लंबे समय तक चलने वाला, पानी बचाने वाला काम और डिजिटल आउटपुट। यह रिमोट को सपोर्ट करता है

क्लाउड प्लेटफ़ॉर्म और मोबाइल फ़ोन पर डेटा मॉनिटरिंग और RS485-Modbus संचार।

नल के पानी, माध्यमिक जल आपूर्ति की मैलापन की ऑनलाइन निगरानी में व्यापक रूप से इस्तेमाल किया जा सकता है,

पाइप नेटवर्क टर्मिनल जल, प्रत्यक्ष पेयजल, झिल्ली फ़िल्टर्ड जल, स्विमिंग पूल और सतही जल।

2.विशेषता

• अल्ट्रा-लो टर्बिडिटी डिटेक्शन सीमा
• उच्च सटीकता सर्वेक्षण
• उपकरण लंबे समय तक रखरखाव मुक्त है
• जल-बचत कार्य और डिजिटल आउटपुट
• क्लाउड प्लेटफ़ॉर्म और मोबाइल फ़ोन पर दूरस्थ डेटा मॉनिटरिंग का समर्थन करता है
• RS-485, MODBUS प्रोटोकॉल का समर्थन करें
• स्व-विकसित डीफोमिंग, मापन इकाई, प्रभावी रूप से पानी के बुलबुले को खत्म करती है
• सेंसर एक सफाई ब्रश के साथ आता है, जो प्रकाश खिड़की को प्रभावी ढंग से साफ कर सकता है
• ऑनलाइन टर्बिडिटी विश्लेषक मानक 90° बिखराव विधि को अपनाता है

3.सेंसर आकार आरेख

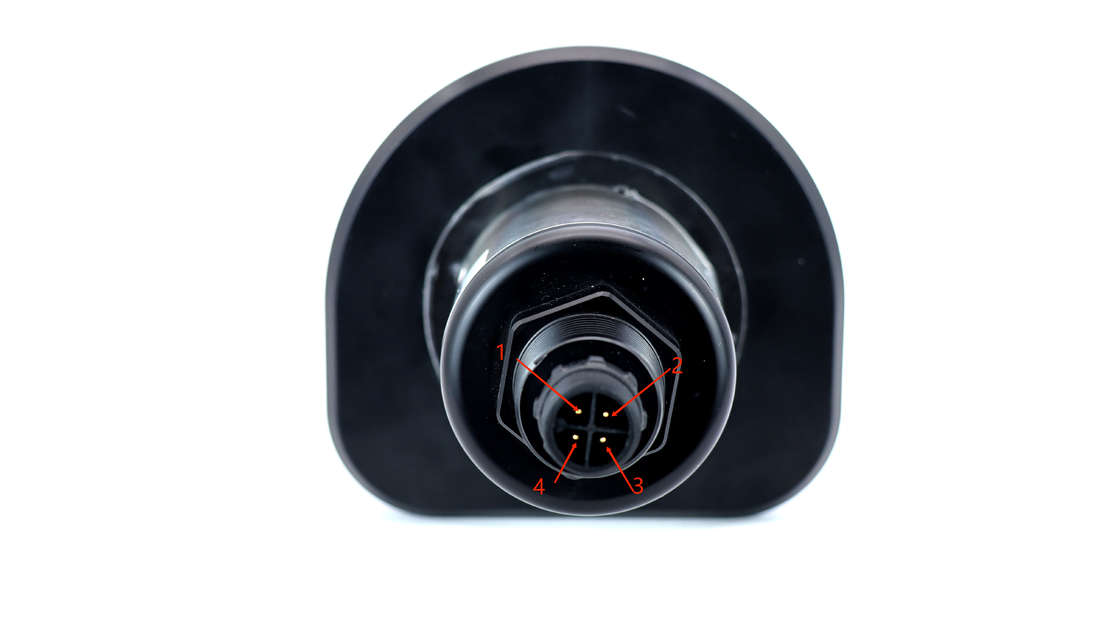

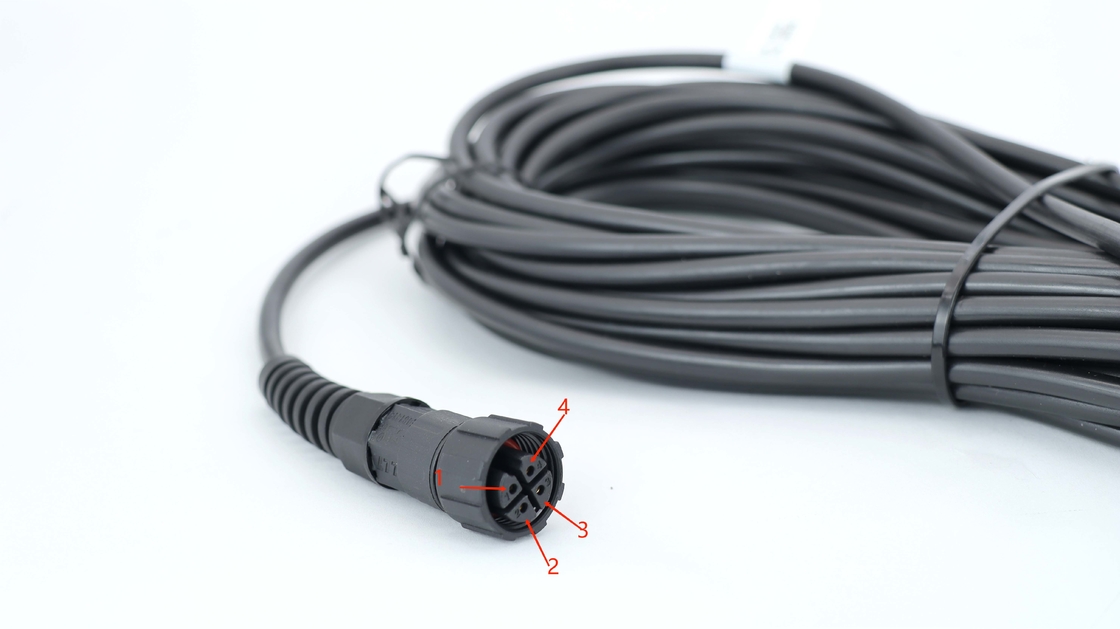

4. केबल परिभाषा

4 तार AWG-24 या AWG-26 परिरक्षण तार। OD=5.5mm

1, लाल—पावर (वीसीसी)

2, सफ़ेद—485 दिनांक_बी ( 485_बी)

3, हरा—485 दिनांक_A (485_A)

4, काला—ग्राउंड (GND)

5, नंगे तार-ढाल

5. तकनीकी विनिर्देश

टिप्पणी:

1. उपरोक्त सभी तकनीकी पैरामीटर मानक तरल वातावरण के अंतर्गत डेटा हैं।

2. सेंसर का जीवन और रखरखाव अंशांकन आवृत्ति वास्तविक क्षेत्र स्थितियों से संबंधित हैं।

6. स्थापना और उपकरण संचालन

6.1 कॉन्फ़िगरेशन तालिका

6.2स्थापना निर्देश

6.2.1स्थिर स्थापना

आधार पर मिडप्लेन को ठीक करने के लिए चित्र (ए) या चित्र (बी) में दिखाए गए इंस्टॉलेशन विधि का चयन करें।

वास्तविक स्थापना वातावरण.

                                           ​ ​ (ए)दीवार स्थापना आरेख (बी)बैकप्लेन स्थापना आरेख (सी)माउंटिंग प्लेट का आकार आयाम

6.2.2 स्थापना संबंधी सावधानियां

① सुनिश्चित करें कि बैकप्लेन सुरक्षित रूप से स्थापित है;

② कृपया सुनिश्चित करें कि परिसंचरण स्लॉट सुरक्षित रूप से क्लैंप किया गया है;

③ कृपया सुनिश्चित करें कि पानी के इनलेट, ओवरफ्लो और सीवेज पाइप अपनी जगह पर लगे हुए हैं, और दो

अंक, रिसाव से बचने के लिए स्थिति के लिए तीन अंक नीले अकवार क्लिप।

④ विशेष ध्यान: मैनुअल ड्रेन वाल्व को बंद रखा जाना चाहिए और केवल सफाई के लिए खोला जाना चाहिए

और बाद में बंद कर दिया गया।

6.3 जल आपूर्ति

(1)नाली का पानी

इनलेट स्विच खोलें, "प्रवाह विनियमन डिवाइस" की जांच करें और समायोजित करें, ताकि इनलेट प्रवाह दर

सूचकांक आवश्यकताओं की सीमा के भीतर रखा गया;

पुष्टि करें कि सीवेज आउटलेट का मैनुअल वाल्व बंद है, प्रवाह के ऊपरी कवर को खोलें

टैंक में पानी भरकर देखें कि क्या फॉलिकल डिवाइस में पानी का बहाव शुरू हो रहा है। अगर पानी बह रहा है, तो यह जांच लें कि क्या फॉलिकल डिवाइस में पानी का बहाव शुरू हो रहा है।

सामान्य है, और यदि कोई बहता पानी नहीं है या प्रवाह दर बहुत धीमी है, तो जाँच करें कि क्या इनलेट

पानी और प्रवाह विनियमन डिवाइस सामान्य रूप से सेट कर रहे हैं।

(2) जल संग्रहण कार्य की जाँच करें

ऊपरी कवर खोलें, और प्रवाह पूल के बीच में सिलेंडर का कक्ष पानी है

भंडारण और माप पूल। जाँच करें कि क्या पानी सामान्य रूप से संग्रहीत है और तरल स्तर

धीरे-धीरे ऊपर उठकर बचे हुए मुंह से बाहर निकल जाता है। साथ ही, जाँच करें कि कहीं कोई चीज़ तो नहीं है

प्रकाश उपकरणों की मदद से माप पूल में अशुद्धियाँ और अवशेष हैं जैसे

यदि पानी में अशुद्धियाँ हैं, तो उन्हें निकाल दें या पानी को पुनः संग्रहित करने से पहले हटा दें।

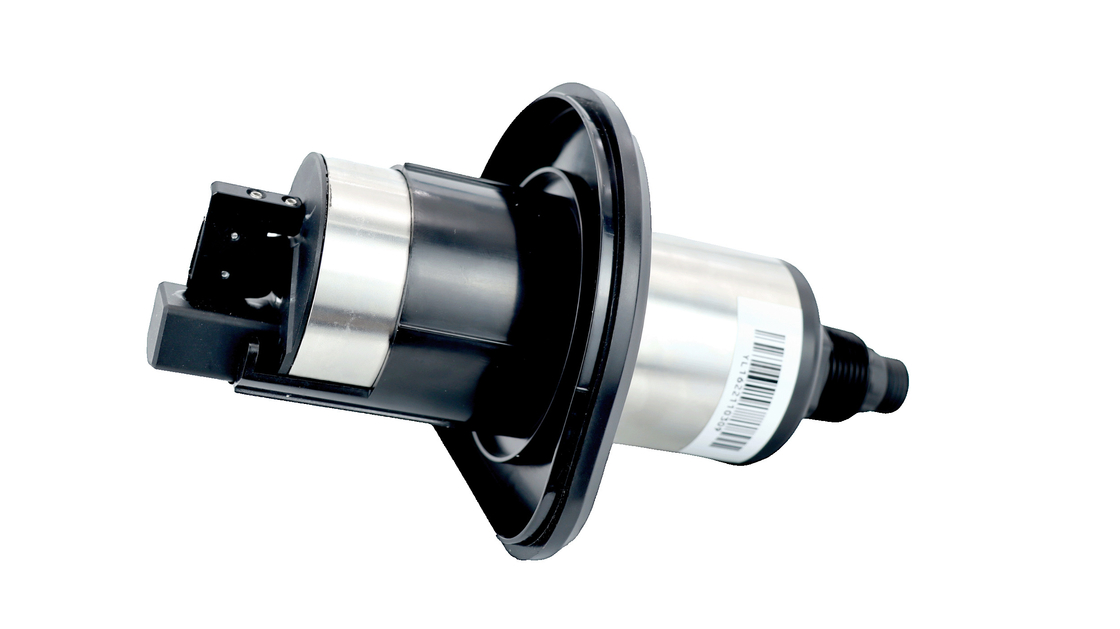

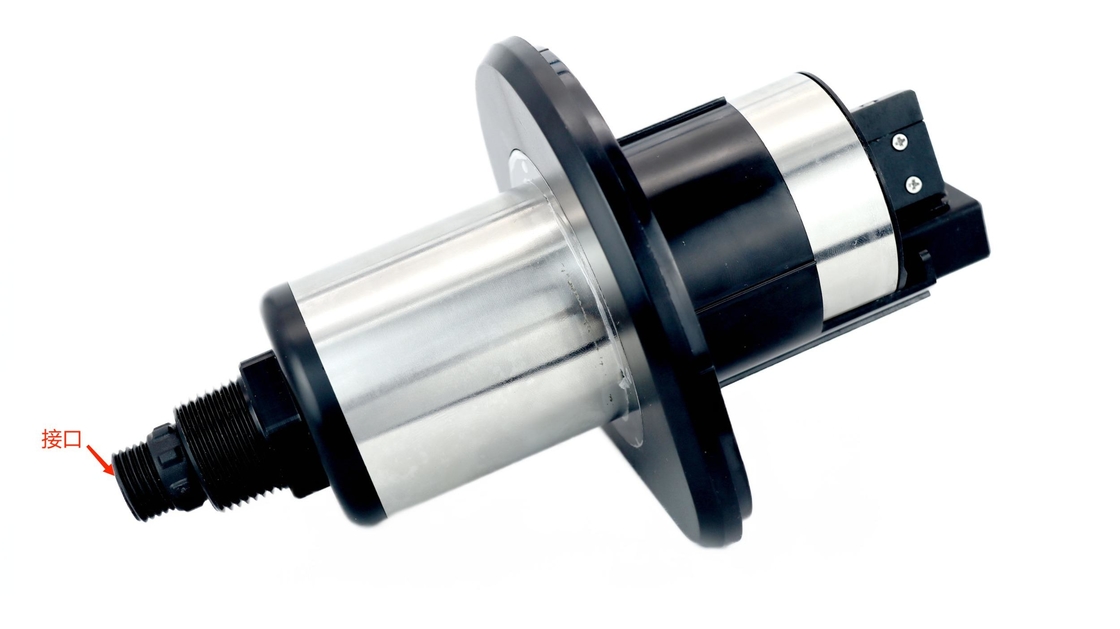

(3) टर्बिडिटी जांच स्थापित करें

टर्बिडिटी सेंसर को ऊपरी कवर में डालें और इसे ऊपरी कवर कार्ड स्लॉट में पेंच करें, फिर

पूरे को प्रवाह पूल में डालें और ऊपरी कवर को प्रवाह पूल कवर के करीब रखें।

(4)पावर अप

उपरोक्त प्रक्रिया पूरी करने के बाद, सेंसर को चालू किया जा सकता है और अधिग्रहण द्वारा मापा जा सकता है

प्रोटोकॉल, ट्रांसमीटर, आदि.

6.4 अंशांकन

टर्बिडिटी सेंसर को सीधे स्थापित और उपयोग किया जा सकता है, और दूसरे अंशांकन की आवश्यकता नहीं है

पहली स्थापना के लिए। यदि ग्राहक को इसकी आवश्यकता है या बाद में डेटा ऑफ़सेट मिल जाता है

रखरखाव, हमारी कंपनी एकल बिंदु के लिए पानी के नमूने के रूप में नल के पानी का उपयोग करने का सुझाव देती है

अंशांकन और अंशांकन मापदंडों को हमारे मेजबान कंप्यूटर के माध्यम से या में लिखा जा सकता है

संचार प्रोटोकॉल रजिस्टर का प्रारूप.

7. रखरखाव अनुसूची और विधियाँ

7.1 रखरखाव चक्र

सटीक रीडिंग बनाए रखने के लिए साफ-सफाई बहुत महत्वपूर्ण है।

7.1.1 पुष्टि करें कि बिजली की आपूर्ति सामान्य है

आपूर्ति वोल्टेज डीसी है, वोल्टेज मान DC12-24V है, और वोल्टेज स्थिर है

7.1.2 पुष्टि करें कि आने वाला पानी सामान्य है

पाइप से पानी आता है;

आने वाला पानी परिसंचरण टैंक में प्रवाहित हो सकता है;

परिसंचरण टैंक के इनलेट पर पानी का अतिप्रवाह नहीं होना चाहिए।

7.1.3 सुचारू जल निकासी की जाँच करें

यह निर्धारित करने के आधार पर कि आने वाला पानी सामान्य है, परिसंचरण का तरल स्तर

टैंक सामान्य है और पानी ओवरफ्लो नहीं है:

निरीक्षण उपकरण (बैकप्लेन, बैकप्लेन, आंतरिक परिसंचरण गर्त) क्या पानी है,

यदि वहाँ पानी है, जो पानी की स्थिति से पहले मौजूद था, तो इस घटना के दो कारण हैं,

एक तो पानी का दबाव, परिसंचरण टैंक से सीधे पानी ओवरफ्लो हो जाता है, दूसरा, खराब

जल निकासी, जिससे परिसंचरण टैंक से पानी फैल जाता है, अगर हम पानी के दबाव को खारिज कर सकते हैं

बड़ा, खराब जल निकासी.

7.2 जांच रखरखाव

7.2.1 सेंसर साफ़ करें

मीटर को बंद करें, सेंसर को फ्लो स्लॉट से हटाएँ और सेंसर को साफ करें।

प्रकाश छेद को साफ करते समय, आपको इसे कपास झाड़ू से साफ करने की आवश्यकता होती है, अधिमानतः कपास का उपयोग करना

शराब में डूबा हुआ स्वाब। यदि साइट पर अल्कोहल नहीं है, तो सूखे कॉटन स्वैब का उपयोग करें, यदि नहीं, तो कागज़ का उपयोग करें

तौलिया।

7.2.2 प्रकाश स्रोत की जाँच करें

सेंसर को चालू करें। मापन अवस्था में प्रवेश करने के बाद, सेंसर के ऑप्टिकल पोर्ट को संरेखित करें

सफ़ेद दीवार के साथ। आम तौर पर, आप सेंसर से रुक-रुक कर लाल धब्बे देख सकते हैं

लेज़र पॉइंटर्स और नंगी आँखों से देखी जाने वाली चमक लेजर पॉइंटर्स से कम नहीं होनी चाहिए।

लेजर पॉइंटर्स। प्रकाश स्रोतों की सामान्य दोष स्थितियाँ हैं:

क)बिजली चालू करने के बाद कोई परिवर्तन नहीं और कोई प्रकाश उत्सर्जन नहीं;

ख) लाल धब्बा गहरा है, लेजर पॉइंटर से कहीं कम चमकीला है;

ग) जब सेंसर का प्रकाश छिद्र पानी के दाग से मुक्त होने की पुष्टि हो जाती है, तो लाल धब्बे दिखाई देते हैं

उत्सर्जित, केन्द्रित लाल चमकीले धब्बे नहीं।

प्रकाश स्रोत विफलता में, सेंसर को प्रवाह स्लॉट से हटाया जा सकता है और वापस भेजा जा सकता है

मरम्मत और अंशांकन के लिए निर्माता को भेजा जाता है। सेंसर को फ्लो स्लॉट में वापस डालने से पहले, इसे

उपकरण को बंद करने के लिए आवश्यक; इसे परिसंचरण स्लॉट में डालने के बाद, इसे थोड़ा दबाएं

अपने हाथ से यह सुनिश्चित करें कि यह अपनी जगह पर लगा हुआ है और झुका हुआ नहीं है। आप देख सकते हैं कि क्या

सेंसर को उपकरण के किनारे पर लगाया गया है।

7.2.3 परिसंचरण टैंक साफ करें

ट्यूब ब्रश का उपयोग करके, प्रवाह टैंक को साफ करें और सुनिश्चित करें कि टैंक की तली और साइड की दीवारें साफ हैं।

दृश्यमान तलछट से मुक्त।

7.2.4 चालू स्थिति की जाँच करना

उपरोक्त रखरखाव पूरा होने के बाद, नियमित माप कार्य जैसे पानी का सेवन

और जांच संग्रह को फिर से शुरू किया जा सकता है, और सत्यापन कार्य जैसे माप मूल्य

क्षेत्र की आवश्यकताओं के अनुसार तुलना और एकल-बिंदु अंशांकन किया जा सकता है।

8. समस्या निवारण

तालिका 5-1 में सामान्य समस्याओं के लक्षण, संभावित कारण और अनुशंसित समाधान सूचीबद्ध हैं

लो-रेंज टर्बिडीमीटर के साथ सामना किया। यदि आपका लक्षण कोई लिस या इनमें से कोई भी नहीं है

समाधान आपकी समस्या का समाधान करता है, कृपया हमसे संपर्क करें।

तालिका 5-1 सामान्य प्रश्नों की सूची

9. वारंटी विवरण

(1) वारंटी अवधि 1 वर्ष है (उपभोग्य सामग्रियों को छोड़कर)।

(2) यह गुणवत्ता आश्वासन निम्नलिखित मामलों को कवर नहीं करता है।

① अप्रत्याशित घटना, प्राकृतिक आपदा, सामाजिक अशांति, युद्ध (घोषित या अघोषित) के कारण,

आतंकवाद, युद्ध, या किसी सरकारी मजबूरी के कारण हुई क्षति।

②दुरुपयोग, लापरवाही, दुर्घटना, या अनुचित अनुप्रयोग और स्थापना के कारण हुई क्षति।

③माल को हमारी कंपनी में वापस भेजने के लिए माल ढुलाई शुल्क।

④अनुबंध द्वारा कवर किए गए भागों या उत्पादों की शीघ्र या एक्सप्रेस शिपिंग के लिए माल ढुलाई शुल्क

वारंटी.

⑤स्थानीय स्तर पर वारंटी मरम्मत करने के लिए यात्रा करें।

(3) इस वारंटी में हमारी कंपनी द्वारा अपने उत्पादों के संबंध में प्रदान की गई वारंटी की संपूर्ण सामग्री शामिल है।

① यह वारंटी वारंटी की शर्तों का अंतिम, पूर्ण और अनन्य विवरण है, और किसी भी व्यक्ति या एजेंट को वारंटी के नाम पर अन्य वारंटी स्थापित करने के लिए अधिकृत नहीं किया गया है।

हमारी कंपनी।

② ऊपर वर्णित मरम्मत, प्रतिस्थापन या भुगतान वापसी के उपाय इस प्रकार हैं

असाधारण मामले जो इस वारंटी का उल्लंघन नहीं करते हैं, और प्रतिस्थापन या वापसी के उपाय

भुगतान हमारे उत्पादों के लिए ही है। सख्त दायित्व या अन्य कानूनी सिद्धांत के आधार पर, हमारा

कंपनी दोषपूर्ण उत्पाद या लापरवाही के कारण हुई किसी भी अन्य क्षति के लिए उत्तरदायी नहीं होगी

परिचालन, जिसमें इन स्थितियों से संबंधित कोई भी बाद की क्षति भी शामिल है।

10.संचार प्रोटोकॉल

RS485 संचार प्रोटोकॉल MODBUS संचार प्रोटोकॉल का उपयोग करता है, और सेंसर हैं

दास के रूप में इस्तेमाल किया गया।

डेटा बाइट प्रारूप.

डेटा पढ़ें और लिखें (मानक MODBUS प्रोटोकॉल)

डिफ़ॉल्ट पता 0x01 है, पता रजिस्टर द्वारा संशोधित किया जा सकता है

10.1 डेटा पढ़ना

होस्ट कॉल (हेक्साडेसिमल)

01 03 00 00 00 01 84 0ए

स्लेव उत्तर (हेक्साडेसिमल)

01 03 02 00 xx xx xx

10.2 डेटा लिखना

होस्ट कॉल (हेक्साडेसिमल)

01 10 1बी 00 00 01 02 01 00 0सी सी1

स्लेव उत्तर (हेक्साडेसिमल)

01 10 1बी 00 00 01 07 2डी

10.3 सीआरसी चेकसम की गणना

(1) एक 16-बिट रजिस्टर को हेक्साडेसिमल FF (यानी, सभी 1) के रूप में प्रीसेट करें और इस रजिस्टर को CRC कहें

पंजीकरण करवाना।

(2) पहले 8-बिट बाइनरी डेटा (संचार सूचना के पहले बाइट और बाइट दोनों) को आइसो-ओरिंग करना

फ्रेम) को 16-बिट CRC रजिस्टर के निचले 8 बिट्स के साथ जोड़कर परिणाम को CRC रजिस्टर में रखना,

डेटा के ऊपरी 8 बिट्स को अपरिवर्तित छोड़ दिया गया।

(3) सीआरसी रजिस्टर की सामग्री को भरने के लिए एक बिट दाईं ओर (नीचे की ओर) स्थानांतरित करें

उच्चतम बिट को 0 के साथ बदलें, और दाएं शिफ्ट के बाद शिफ्ट-आउट बिट की जांच करें।

(4) यदि शिफ्ट आउट बिट 0 है: चरण 3 को दोहराएँ (फिर से एक बिट दाईं ओर शिफ्ट करें); यदि शिफ्ट आउट बिट 1 है, तो सी.आर.सी.

आइसो-ओर के लिए रजिस्टर और बहुपद A001 (1010 0000 0000 0001)।

(5) चरण 3 और 4 को तब तक दोहराएं जब तक कि दायाँ शिफ्ट 8 बार न हो जाए ताकि संपूर्ण 8-बिट डेटा हो जाए

संपूर्ण रूप से संसाधित किया गया।

(6) संचार सूचना फ़्रेम के अगले बाइट के लिए चरण 2 से 5 को दोहराएं।

(7) इसके सभी बाइट्स के बाद प्राप्त 16-बिट सीआरसी रजिस्टर के उच्च और निम्न बाइट्स का आदान-प्रदान करें

संचार सूचना फ्रेम की गणना उपरोक्त चरणों के अनुसार की गई है।

(8) अंतिम सीआरसी रजिस्टर सामग्री निम्नानुसार प्राप्त की जाती है: सीआरसी कोड।

10.4 रजिस्टर तालिका

10.5 फ्लोटिंग पॉइंट संख्याओं के लिए रूपांतरण एल्गोरिदम

10.5.1 फ्लोटिंग पॉइंट संख्याओं को हेक्साडेसिमल संख्याओं में परिवर्तित करना

चरण 1: 17.625 के फ़्लोटिंग पॉइंट प्रतिनिधित्व को बाइनरी फ़्लोटिंग पॉइंट में बदलें

सबसे पहले, पूर्णांक भाग का बाइनरी प्रतिनिधित्व ढूंढें

17 = 16 + 1 = 1×2⁴+ 0× 2³+ 0×2²+ 0×2¹+ 1×2⁰

अतः पूर्णांक भाग 17 का बाइनरी निरूपण 10001B है

फिर भिन्नात्मक भाग का बाइनरी निरूपण ज्ञात कीजिए

0.625= 0.5 + 0.125 = 1 x 2^-1+ 0 x2^-2+ 1 x2⁰

अतः दशमलव भाग 0.625 का बाइनरी निरूपण 0.101B है

अतः 17.625 के लिए बाइनरी फॉर्म में फ्लोटिंग पॉइंट संख्या फ्लोटिंग पॉइंट फॉर्म में व्यक्त 10001.101B है

चरण 2: घातांक ज्ञात करने के लिए खिसकाएँ।

10001.101B को बाईं ओर तब तक खिसकाएं जब तक दशमलव बिंदु से पहले केवल एक स्थान शेष न रह जाए, जिससे 1.0001101B प्राप्त हो, तथा 10001.101B = 1.0001101 B x 2⁴. इसलिए घातांकीय भाग 4 है, जिसे 127 में जोड़ने पर 131 हो जाता है, जिसका बाइनरी प्रतिनिधित्व 10000011B है

चरण 3: अंतिम संख्या की गणना करें

1.0001101B के दशमलव बिंदु से पहले 1 को हटाने पर अंतिम संख्या 0001101B प्राप्त होती है (क्योंकि दशमलव बिंदु से पहले 1 1 होना चाहिए, IEEE निर्दिष्ट करता है कि केवल दशमलव बिंदु के बाद वाला ही रिकॉर्ड किया जाना चाहिए)। 23-बिट अंतिम संख्याओं के लिए एक महत्वपूर्ण नोट: पहला बिट (यानी छिपा हुआ बिट) संकलित नहीं होता है। छिपा हुआ बिट विभाजक के बाईं ओर का बिट होता है, जिसे आमतौर पर 1 पर सेट किया जाता है और दबा दिया जाता है।

चरण 4: प्रतीक बिट परिभाषा

एक धनात्मक संख्या का चिह्न अंक 0 होता है और एक ऋणात्मक संख्या का चिह्न अंक 1 होता है, इसलिए 17.625 का चिह्न अंक 0 होगा।

चरण 5: फ़्लोटिंग पॉइंट में परिवर्तित करें

1 अंक का चिह्न + 8 अंक का घातांक + 23 अंक का मंटिसा

0 10000011 00011010000000000000000B (हेक्साडेसिमल में 0x418D0000 के अनुरूप)

10.5.2 हेक्साडेसिमल संख्याओं को फ़्लोटिंग पॉइंट संख्याओं में परिवर्तित करना

चरण 1: हेक्साडेसिमल संख्या 0x427B6666 को बाइनरी फ़्लोटिंग पॉइंट संख्या 0100 0010 0111 1011 0110 0110 0110 0110 0110B में साइन, एक्सपोनेंट और मंटिसा बिट्स 0 10000100 11110110110110011001100110b में बदलें

1 अंक का चिह्न + 8 अंक का घातांक + 23 अंक का मंटिसा

साइन बिट एस:

इंडेक्स बिट E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

अंतिम अंक M: 11110110110011001100110B = 8087142

चरण 2: फ़्लोटिंग पॉइंट संख्याओं की गणना करना

डी =(-1)⁵×(1.0=एम/2²³) ×२^ई-127

= (-1)⁰×(1.0+8087142/2²³) ×२^132-127

= 1 x 1.964062452316284 x 32

= 62.85
