Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KWL801B
दस्तावेज़:

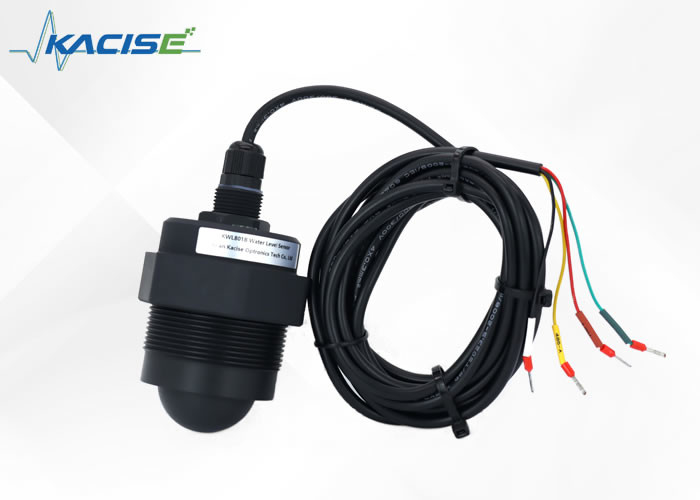

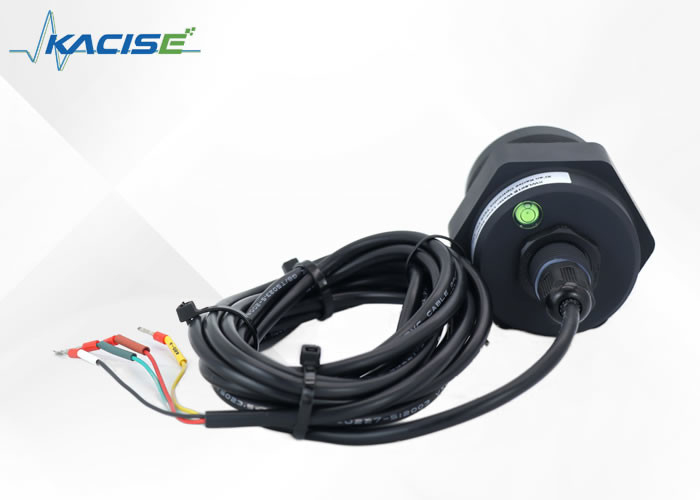

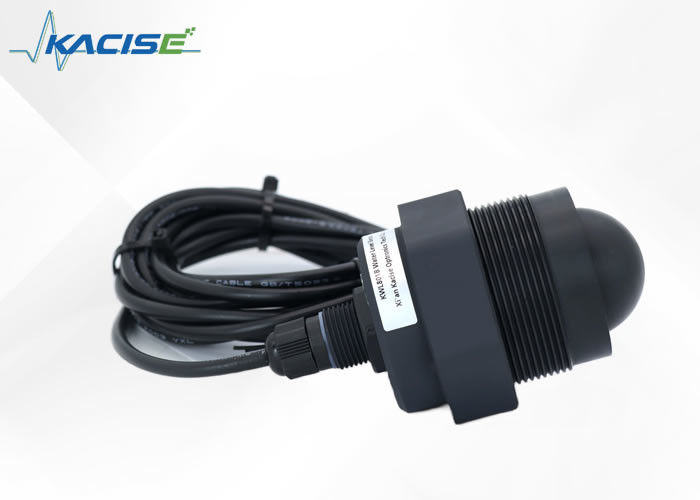

सीवेज उपचार और जहाजों के लिए रडार लेवल गेज IP68 जल प्रतिरोध शुद्ध वजन 0.6 किग्रा
1 परिचय
1.1 उत्पाद अवलोकन
KWL801B-RS485 रडार लेवल सेंसर लेवल मीटर के लिए राष्ट्रीय मानक DB50/T 826-2017 में उल्लिखित मानक विनिर्देशों के अनुरूप है। इसका मुख्य घटक पूरी तरह से सीलबंद IP68 वॉटरप्रूफिंग के साथ डिज़ाइन किया गया है।
उत्पाद की अधिकतम माप सीमा 40 मीटर तक फैली हुई है, जिसमें न्यूनतम ब्लाइंड स्पॉट 6 सेमी से कम है।
इसकी उच्च आवृत्ति और व्यापक बैंडविड्थ के कारण, यह बेहतर सटीकता प्राप्त करता है। इसके अतिरिक्त, उत्पाद में इंस्टॉलेशन के लिए एक निश्चित ब्रैकेट शामिल है।
1.2 जांच सिद्धांत
रडार लेवल सेंसर टाइम डोमेन रिफ्लेक्शन (टीडीआर) के सिद्धांत पर आधारित है। विद्युत चुम्बकीय पल्स प्रकाश की गति से केबल या जांच के साथ फैलता है। जब यह मापा माध्यम की सतह से मिलता है, तो रडार स्तर मीटर की पल्स का हिस्सा उसी पथ के साथ पल्स ट्रांसमीटर पर एक प्रतिध्वनि रिटर्न बनाने के लिए प्रतिबिंबित होता है, और ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी होती है नाड़ी के प्रसार समय के रूप में प्रत्यक्ष अनुपात, इसलिए स्तर की ऊंचाई की गणना की जाती है।
2.विशेषता
3.तकनीकी विशिष्टताएँ
| नमूना | KWL801B-RS485 |
| माप की आवृत्ति | 80GHz |
| संचार | 485 रुपये |
| अधिग्रहण की आवृत्ति | ≥200ms/विन्यास योग्य |
| संचालन का वर्तमान | 12V/14mA |
| दूरी माप सटीकता | ±2मिमी |
| संचार प्रोटोकॉल | मोडबस/टेक्स्ट प्रोटोकॉल |
| ऐन्टेना बीम की चौड़ाई | ±2.75° |
| वोल्टेज आपूर्ति | 9~24V |
| माप की सीमा |
0.2~40 मी 0.18~30मी 0.1~15/20मी 0.06~3/5/10मी |
| आरएफ पल्स वर्तमान | 100mA/20ms |
| कार्यशील आर्द्रता | 0~95% |
| धागे का प्रकार | जी धागा/अनुकूलित |
| कार्य तापमान | -40~75℃ |
| जल प्रतिरोध का ग्रेड | आईपी68 |
| शुद्ध वजन | 0.6 किग्रा |
4. वायरिंग निर्देश
| लाल रेखा | वीसीसी (9~24वी बिजली आपूर्ति) |
| काली लाइन | जी.एन.डी |
| पीली रेखा | 485-ए |
| हरी रेखा | 485-बी |
5.Dimension
6.स्थापना निर्देश
6.1 मैंस्थापना से पहले निरीक्षण
(1) सेंसर को पैकेजिंग बॉक्स से बाहर निकालें, निर्देश मैनुअल के अनुसार पैकिंग सूची को ध्यान से जांचें, और जांचें कि उपकरण सहायक उपकरण पूरे हैं या नहीं।
(2) उत्पाद निर्देश मैनुअल और उत्पाद प्रमाणपत्र को ध्यान से पढ़ें।
(3) जांचें कि क्या उपकरण की उपस्थिति को कोई नुकसान हुआ है, खासकर कि क्या मुख्य इकाई बरकरार है, और मुख्य इकाई को ठीक से रखने के लिए सावधान रहें ताकि इसे गिरने से बचाया जा सके।
6.2राडारलेवल सेंसर स्थापना
6.2.1इंस्टालेशन से पहले जांच लें
कृपया सेंसर स्थापित करने से पहले निम्नानुसार जांच करें:
क्या स्थापना स्थल पर माध्यम के ऊपर पेड़ या अन्य मलबा है।
क्या माउंटिंग ब्रैकेट क्षैतिज रूप से स्थापित किया गया है।
जब माउंटिंग ब्रैकेट को क्षैतिज रूप से स्थापित नहीं किया जा सकता है, तो आपको यह सुनिश्चित करने के लिए सेंसर की सतह पर ग्रेडिएंट के अनुसार ब्रैकेट को समायोजित करने की आवश्यकता है कि सेंसर क्षैतिज स्थिति में है।
6.2.2 स्थापना
(1) सुनिश्चित करें कि सेंसर मध्यम सतह के लंबवत है।
(2) संचारण किरण से हस्तक्षेप वाली वस्तुओं को विकिरणित करने और झूठी गूँज उत्पन्न करने से बचें।
सामान्य कामकाजी परिस्थितियों के लिए निम्नलिखित देखें:
ऊपरी धागे की स्थापना निचले धागे की स्थापना
सुनिश्चित करें कि रडार लेवल मीटर मध्यम सतह पर लंबवत स्थापित है।
झुकाव प्राप्त सिग्नल आयाम को कमजोर कर देगा और सामान्य रेंजिंग को प्रभावित करेगा।
ध्यान:
स्थापित करते समय घबराहट से बचने के लिए सेंसर को स्थिर रखने का प्रयास करें और आसपास के वातावरण को यथासंभव खुला रखें।
1. सेंसर और माध्यम की सतह के बीच की दूरी 30 सेमी से अधिक है ताकि यह सुनिश्चित किया जा सके कि सेंसर का अगला चेहरा (एंटीना) मापने वाले माध्यम के लंबवत है।
2. सेंसर और टैंक के किनारे, पूल के किनारे, नदी बांध के किनारे और पूल के किनारे के बीच की दूरी 0.5 मीटर से अधिक है;
3. मॉड्यूल को स्थापित करने के लिए छोटे उतार-चढ़ाव के साथ पानी की सतह की स्थिति का चयन करें (बड़े उतार-चढ़ाव के साथ पानी इंजेक्शन पोर्ट, आउटलेट और अन्य पानी की सतह पर स्थापित न करने का प्रयास करें, पानी की सतह में उतार-चढ़ाव जितना अधिक होगा, माप सटीकता उतनी ही खराब होगी)
7.MODBUS-RTU संचार प्रोटोकॉल
7.1 मोडबस प्रोटोकॉल
1. संचार प्रोटोकॉल हार्डवेयर इंटरफ़ेस पैरामीटर
सेंसर सीरियल पोर्ट संचार का उपयोग करता है, और डिफ़ॉल्ट पैरामीटर इस प्रकार हैं:
| संचार पैरामीटर्स | सीरियल पोर्ट स्तर | बॉड दर | समता जाँच | डेटा की लंबाई | रुको बिट |
| आनुक्रमिक द्वार | टीटीएल | 9600 | कोई नहीं | 8 | 1 |
फ़्रेम के बीच टाइमआउट 50ms.
2. संचार प्रोटोकॉल प्रारूप
जल स्तर गेज मॉडबस आरटीयू संचार प्रोटोकॉल का उपयोग करके बाहरी रूप से संचार करता है। प्रत्येक संपूर्ण डेटा फ़्रेम में शामिल हैं: पता फ़ील्ड, फ़ंक्शन कोड, डेटा और चेकसम। चेकसम डेटा फ़्रेम का CRC16 चेक डेटा है, जिसमें निम्न बाइट उच्च बाइट से पहले होता है। सेंसर के लिए डिफ़ॉल्ट फ़ैक्टरी पता 0x7F है।
अनुरोध कमांड प्रारूप और रडार उत्तर डेटा प्रारूप निम्नानुसार वर्णित हैं:
(1) क्वेरी पैरामीटर प्रारूप: फ़ंक्शन कोड 0x03
अनुरोध:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 1 बाइट | 1 बाइट | 2 बाइट्स | 2 बाइट्स | 2 बाइट्स |
जवाब:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | मूल्य पंजीकृत करें | सीआरसी |
| 1 बाइट | 1 बाइट | 1 बाइट | 2N बाइट्स | 2 बाइट्स |
एन: रजिस्टरों की संख्या
(2) क्वेरी पैरामीटर प्रारूप: फ़ंक्शन कोड 0x04
अनुरोध:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 1 बाइट | 1 बाइट | 2 बाइट्स | 2 बाइट्स | 2 बाइट्स |
जवाब:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | मूल्य पंजीकृत करें | सीआरसी |
| 1 बाइट | 1 बाइट | 1 बाइट | 2N बाइट्स | 2 बाइट्स |
एन: रजिस्टरों की संख्या
(3) पैरामीटर प्रारूप सेट करें: फ़ंक्शन कोड 0x10
अनुरोध:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | डेटा की लंबाई | मूल्य पंजीकृत करें | सीआरसी |
| 1 बाइट | 1 बाइट | 2 बाइट्स | 2 बाइट्स | 1 बाइट | 2N बाइट्स | 2 बाइट्स |
जवाब:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 1 बाइट | 1 बाइट | 2 बाइट्स | 2N बाइट्स | 2 बाइट्स |
एन: रजिस्टरों की संख्या
3. रजिस्टर पता सारांश तालिका
| पैरामीटर डिफ़ॉल्ट | |||||
| पैरामीटर | पता पंजीकृत करें |
पीएलसी या समूह स्थिति पता |
समर्थन फ़ंक्शन कोड | डेटा का प्रकार | उदाहरण देकर स्पष्ट करना |
| गुलाम पता | 0x2001 | 48194 | 0x03,0x10 | int16 |
int16 2 बाइट्स पूर्णांक के लिए; int32 4 बाइट पूर्णांक के लिए, उच्च 16 सामने |
| बॉड दर | 0x2002 | 48195 | 0x03,0x10 | int32 | |
| संस्करण जानकारी | 0x2004 | 48197 | 0x03 | int32 | |
| अंशांकन सेट करें | 0x2052 | 48275 | 0x03,0x10 | int16 | |
|
स्वचालित पुश चक्र |
0x2053 | 48276 | 0x03,0x10 | int16 | |
| अस्पष्ट जगह | 0x2044 | 48261 | 0x03 | फ्लोट(छोटा 16) | फ़्लोट (छोटा 16) 4 बाइट फ़्लोट है, पहले निम्न 16वाँ स्थान |
| मापने की सीमा | 0x2046 | 48263 | 0x03 | फ्लोट(छोटा 16) | |
|
करेण्ट सेट करें गहराई |
0X2048 | 48265 | 0x03,0x10 | फ्लोट(छोटा 16) | |
|
इंस्टालेशन सेट करें उच्च |
0x204A | 48267 | 0x03,0x10 | फ्लोट(छोटा 16) | |
| स्तर | 0x0A0B | 32572 | 0x04 | फ्लोट(छोटा 16) | |
| खाली ऊंचाई | 0xaof | 32576 | 0x04 | फ्लोट(छोटा 16) | |
नोट: कुछ मापदंडों के रजिस्टर पते और डेटा प्रकार को होस्ट कंप्यूटर सॉफ़्टवेयर द्वारा संशोधित किया जा सकता है। रजिस्टर पता या डेटा प्रकार को संशोधित करने के बाद, संबंधित मॉडबस ऑपरेशन निर्देश भी तदनुसार बदल जाएंगे, जैसे: खाली ऊंचाई को पढ़ने के लिए डिफ़ॉल्ट निर्देश 0x 7F 04 0A 0F 00 02 48 0E है। यदि खाली ऊंचाई के रजिस्टर को 00 01 में संशोधित किया जाता है, तो खाली ऊंचाई को पढ़ने का निर्देश 0x 7F 04 00 01 00 02 2A 15 में बदल दिया जाता है।
4. संचार प्रोटोकॉल कमांड विवरण
टिप्पणी:
एक। डिफ़ॉल्ट डिवाइस पता 0x7F है;
बी। डेटा में फ़्लोट प्रकार का डेटा IEEE754 बाइनरी फ़्लोटिंग पॉइंट अंकगणितीय मानक को अपनाता है, पहले में कम 16 बिट्स (सीडीएबी);
सी। निम्नलिखित उदाहरण में, प्रत्येक पैरामीटर से संबंधित रजिस्टर पता डिफ़ॉल्ट पता है। यदि रजिस्टर का पता होस्ट कंप्यूटर द्वारा संशोधित किया गया है, तो मॉडबस ऑपरेशन निर्देश में रजिस्टर पता तदनुसार बदला जाना चाहिए;
डी। निम्नलिखित उदाहरण में, प्रत्येक पैरामीटर की डेटा परिभाषा (डेटा प्रकार/इकाई) को डिफ़ॉल्ट कॉन्फ़िगरेशन के अनुसार पार्स किया गया है। यदि डेटा परिभाषा (डेटा प्रकार/यूनिट) को होस्ट कंप्यूटर के माध्यम से संशोधित किया जाता है, तो डेटा रीडिंग और पार्सिंग को तदनुसार संशोधित किया जाना चाहिए;
7.2 क्वेरी डेटा निर्देश: फ़ंक्शन कोड 0x04
7.2.1 क्वेरी माप परिणाम - स्तर (यानी स्थापना ऊंचाई - हवा की ऊंचाई)
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x04 | 0x0ए 0बी | 0x00 02 | 0x09 सीएफ |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x04 | 0x04 | 0x00 00 41 30 | 0x09 सीएफ |
डेटा परिभाषा: डिफ़ॉल्ट डेटा प्रकार फ़्लोट(लिटिल16) डेटा है, डिफ़ॉल्ट इकाई मीटर (एम) है, डेटा की लंबाई 4 बाइट्स है, और सबसे कम 16 बिट पहले में हैं।
त्रुटि कोड:
① जब इंस्टॉलेशन ऊंचाई सेट नहीं होती है, तो स्तर की गणना नहीं की जा सकती है, और आउटपुट 0xFC FC FC FC;
② जब माप परिणाम सीमा से अधिक हो, तो आउटपुट 0xFF FF FF FF;
③ जब सेंसर ब्लाइंड एरिया में हो, तो आउटपुट 0xFE FE FE FE;
④ जब सेंसर इको ऊर्जा अपर्याप्त होती है, तो आउटपुट 0xFD FD FD FD;
उदाहरण 1:
अनुरोध: 7एफ 04 0ए 0बी 00 02 09 सीएफ
उत्तरः 7एफ 04 04 00 00 41 30 55 सी7
डेटा भाग 0x 00 00 41 30 को फ्लोटिंग पॉइंट डेटा, यानी 11.00 मीटर में परिवर्तित किया जाता है।
उदाहरण 2:
अनुरोध: 7एफ 04 0ए 0बी 00 02 09 सीएफ
पुन: 7एफ 04 04 एफसी एफसी एफसी एफसी डी4 ए2
डेटा भाग में, 0x FC FC FC FC FC एक त्रुटि कोड है, जो दर्शाता है कि माउंटिंग ऊंचाई सेट नहीं है (स्तर की गणना नहीं की जा सकती)।
7.2.2क्वेरी माप परिणाम - हवा की ऊंचाई
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x04 | 0x0ए 0एफ | 0x00 02 | 0x48 0ई |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x04 | 0x04 | 0x31 13 40 10 | 0xAA B6 |
डेटा परिभाषा: डिफ़ॉल्ट डेटा प्रकार फ़्लोट(लिटिल16) डेटा है, डिफ़ॉल्ट इकाई मीटर (एम) है, डेटा की लंबाई 4 बाइट्स है, और सबसे कम 16 बिट पहले में हैं।
त्रुटि कोड:
① जब माप परिणाम सीमा से अधिक हो, तो आउटपुट 0xFF FF FF FF;
② जब सेंसर ब्लाइंड एरिया में हो, तो आउटपुट 0xFE FE FE FE;
③ जब सेंसर इको ऊर्जा अपर्याप्त होती है, तो आउटपुट 0xFD FD FD FD FD;
उदाहरण 1:
अनुरोध: 7एफ 04 0ए 0एफ 00 02 48 0ई
उत्तर: 7एफ 04 04 31 13 40 10 एए बी6
डेटा भाग 0x 31 13 40 10 को फ्लोटिंग पॉइंट डेटा, यानी 2.253 मीटर में परिवर्तित किया जाता है।
उदाहरण 2:
अनुरोध: 7एफ 04 0ए 0एफ 00 02 48 0ई
उत्तर: 7एफ 04 04 एफई एफई एफई एफ4 7बी
डेटा भाग 0x FE FE FE FE त्रुटि कोड है, जो दर्शाता है कि सेंसर अंधे क्षेत्र में है और कोई वैध डेटा नहीं पढ़ा जा सकता है।
7.3 क्वेरी कॉन्फ़िगरेशन जानकारी निर्देश: फ़ंक्शन कोड 0x03
7.3.1 प्रसारण क्वेरी स्लेव पता
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0xFF(प्रसारण) | 0x03 | 0x20 01 | 0x00 01 | 0xCB D4 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x02 | 0x00 7F | 0xD1 एई |
डेटा परिभाषा: डेटा प्रकार int16 डेटा है, और डेटा की लंबाई 2 बाइट्स है।
उदाहरण:
अनुरोध: एफएफ 03 20 01 00 01 सीबी डी4
उत्तरः 7एफ 03 02 00 7एफ डी1 एई
डेटा भाग 0x 00 7F को पूर्णांक डेटा में परिवर्तित किया जाता है, जो 127 या 0x7F है।
7.3.2संचार इंटरफ़ेस की बॉड दर को क्वेरी करें
नोट: बॉड दर केवल समर्थन करती है: 4800,9600,19200,38400,115200
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | पुनःपंजीकरणकर्ताओं की संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 02 | 0x00 02 | 0x64 15 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x04 | 0x00 00 25 80 | 0x7F 04 |
डेटा परिभाषा: डेटा प्रकार int32(बड़ा) डेटा है, और डेटा की लंबाई 4 बाइट्स है।
उदाहरण:
अनुरोध: 7एफ 03 20 02 00 02 64 15
उत्तरः 7एफ 03 04 00 00 25 80 7एफ 04
डेटा भाग 0x 00 00 25 80 को पूर्णांक डेटा में परिवर्तित किया जाता है, जो कि 9600 है।
7.3.3क्वेरी संस्करण जानकारी
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 04 | 0x00 02 | 0x84 14 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x04 | 0x20 23 09 08 | 0x99 ए8 |
डेटा परिभाषा: डेटा प्रकार int32 डेटा है, और डेटा की लंबाई 4 बाइट्स है। संस्करण संख्याओं को बीसीडी प्रारूप में कोडित किया गया था।
उदाहरण:
अनुरोध: 7F 03 20 04 00 02 84 14
उत्तर: 7एफ 03 04 20 23 09 08 99 ए8
डेटा भाग 0x 20230908 है, और डेटा बीसीडी प्रारूप में एन्कोड किया गया है, अर्थात् संस्करण संख्या 20230908 है।
7.3.4क्वेरी अंशांकन पैरामीटर
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 52 | 0x00 01 | 0x24 05 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x02 | 0x00 10 | 0x91 82 |
डेटा परिभाषा: डेटा प्रकार int16 डेटा है, इकाई मिलीमीटर (मिमी) है, और डेटा की लंबाई 2 बाइट है।
उदाहरण:
अनुरोध: 7एफ 03 20 52 00 01 24 05
उत्तर: 7एफ 03 02 00 10 91 82
डेटा भाग 0x 00 10 को पूर्णांक डेटा, यानी 16 मिमी में परिवर्तित किया जाता है।
7.3.5क्वेरी स्वचालित पुश चक्र
नोट: जब स्वचालित पुश अवधि >=300ms है, तो सेंसर स्वचालित रूप से डेटा पुश करेगा। जब स्थापना ऊंचाई निर्धारित नहीं की जाती है (स्तर की गणना नहीं की जा सकती), तो वायु ऊंचाई डेटा को पुश करें; जब माउंटिंग ऊंचाई सेट हो जाए, तो लेवल डेटा पुश करें।
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 53 | 0x00 01 | 0x75 सी5 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x02 | 0x03 ई8 | 0x90 F0 |
डेटा परिभाषा: डेटा प्रकार int16 डेटा है, इकाई मिलीसेकंड (ms) है, और डेटा की लंबाई 2 बाइट्स है।
उदाहरण:
अनुरोध: 7एफ 03 20 53 00 01 75 सी5
उत्तर: 7एफ 03 02 03 ई8 90 एफ0
जहां डेटा भाग 0x 03 E8 को पूर्णांक डेटा, यानी 1000 एमएस में परिवर्तित किया जाता है।
7.3.6क्वेरी ब्लाइंड एरिया
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 44 | 0x00 02 | 0x85 C0 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x04 | 0x6D B7 3E एबी | 0x99 61 |
डेटा परिभाषा: डिफ़ॉल्ट डेटा प्रकार फ़्लोट(थोड़ा16) डेटा है, डिफ़ॉल्ट इकाई मीटर (एम) है, और डेटा की लंबाई 4 बाइट्स है।
उदाहरण:
अनुरोध: 7एफ 03 20 44 00 02 85 सी0
उत्तर: 7एफ 03 04 6डी बी7 3ई एबी
डेटा भाग 0x 6D B7 3E AB को फ्लोटिंग-पॉइंट प्रकार के डेटा, यानी 0.334 मीटर में परिवर्तित किया गया था।
7.3.7क्वेरी रेंज
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 46 | 0x00 02 | 0x24 00 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x04 | 0x00 00 42 20 | 0x55 4सी |
डेटा परिभाषा: डिफ़ॉल्ट डेटा प्रकार फ़्लोट(थोड़ा16) डेटा है, डिफ़ॉल्ट इकाई मीटर (एम) है, और डेटा की लंबाई 4 बाइट्स है।
उदाहरण:
अनुरोध: 7एफ 03 20 46 00 02 24 00
उत्तर: 7F 03 04 00 00 42 20 55 4C
डेटा भाग 0x 00 00 42 20 को फ्लोटिंग पॉइंट डेटा, यानी 40.0m में परिवर्तित किया जाता है।
7.3.8स्थापना के समय गहराई की जाँच करें
नोट: स्थापना के समय पानी की गहराई का उपयोग स्थापना ऊंचाई की गणना के लिए किया जाता है। स्थापना की ऊँचाई = स्थापना के समय पानी की गहराई + स्थापना के समय वास्तविक समय की ऊँचाई। स्थापना के समय पानी की गहराई निर्धारित करते समय, स्थापना ऊंचाई स्वचालित रूप से गणना की जाती है और कॉन्फ़िगरेशन में सहेजी जाती है।
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 48 | 0x00 02 | 0x45 सी3 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x04 | 0x47 एई 40 बी1 | 0xE0 D5 |
डेटा परिभाषा: डिफ़ॉल्ट डेटा प्रकार फ़्लोट(थोड़ा16) डेटा है, डिफ़ॉल्ट इकाई मीटर (एम) है, और डेटा की लंबाई 4 बाइट्स है।
उदाहरण:
अनुरोध: 7एफ 03 20 48 00 02 45 सी3
उत्तर: 7एफ 03 04 47 एई 40 बी1 ई0 डी5
डेटा भाग 0x 47 AE 40 B1 को फ्लोटिंग पॉइंट डेटा, यानी 5.54 मीटर में परिवर्तित किया गया था।
7.3.9स्थापना ऊंचाई की जाँच करें
नोट: माउंटिंग ऊंचाई सेट करें, जिसका उपयोग स्तर की गणना करने के लिए किया जाता है। वास्तविक समय स्तर = स्थापना ऊंचाई - वास्तविक समय ऊंचाई। उसी समय, स्थापना की ऊँचाई = स्थापना के समय पानी की गहराई + स्थापना के समय की ऊँचाई। इसलिए, स्थापना ऊंचाई निर्धारित करते समय, स्थापना के दौरान पानी की गहराई की स्वचालित रूप से गणना की जाएगी और कॉन्फ़िगरेशन में सहेजा जाएगा।
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 4ए | 0x00 02 | 0xE4 03 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x04 | 0x8ए 64 41 2ए | 0xबीई 7सी |
डेटा परिभाषा: डिफ़ॉल्ट डेटा प्रकार फ़्लोट(थोड़ा16) डेटा है, डिफ़ॉल्ट इकाई मीटर (एम) है, और डेटा की लंबाई 4 बाइट्स है।
उदाहरण:
अनुरोध: 7एफ 03 20 4ए 00 02 ई4 03
उत्तर: 7एफ 03 04 8ए 64 41 2ए बीई 7सी
डेटा भाग 0x 8A 64 41 2A को फ्लोटिंग पॉइंट डेटा, यानी 10.65m में परिवर्तित किया जाता है।
7.4 सेट निर्देश: फ़ंक्शन कोड 0x10
7.4.1 स्लेव पता सेट करें
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 01 | 0x00 01 | 0x02 | 0x00 01 | 0x6E 21 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 01 | 0x00 01 | 0x51 डी7 |
डेटा परिभाषा: डेटा प्रकार int16 डेटा है, और डेटा की लंबाई 2 बाइट है।
उदाहरण:
अनुरोध: 7F 10 20 01 00 01 02 00 01 6E 21
डेटा भाग 0x 00 01 को पूर्णांक डेटा, यानी 1 या 0x01 में परिवर्तित किया जाता है।
उत्तरः 7एफ 10 20 01 00 01 51 डी7
7.4.2 संचार इंटरफ़ेस की बॉड दर निर्धारित करें
नोट: बॉड दर केवल समर्थन करती है: 4800,9600,19200,38400,115200
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 02 | 0x00 02 | 0x04 | 0x00 01 सी2 00 | 0x75 3ई |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 02 | 0x00 02 | 0xE1 D6 |
डेटा परिभाषा: डेटा प्रकार int32 डेटा है, और डेटा की लंबाई 4 बाइट्स है।
उदाहरण:
अनुरोध: 7F 10 20 02 00 02 04 00 01 C2 00 75 3E
डेटा भाग 0x 00 01 C2 00 को पूर्णांक डेटा में परिवर्तित किया जाता है, जो 115200 है।
उत्तर: 7एफ 10 20 02 00 02 ई1 डी6
7.4.3 अंशांकन पैरामीटर सेट करना
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 52 | 0x00 01 | 0x02 | 0x00 01 | 0xA2 4E |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 52 | 0x00 01 | 0xA1 C6 |
डेटा परिभाषा: डेटा प्रकार int16 डेटा है, इकाई मिलीमीटर (मिमी) है, और डेटा की लंबाई 2 बाइट्स है।
उदाहरण:
अनुरोध: 7F 10 20 52 00 01 02 00 10 A2 4E
डेटा भाग 0x 00 10 को पूर्णांक डेटा, यानी 16 मिमी में परिवर्तित किया जाता है।
उत्तर: 7एफ 10 20 52 00 01 ए1 सी6
7.4.4 स्वचालित पुश चक्र सेट करें
नोट: जब स्वचालित पुश अवधि >=300ms है, तो सेंसर स्वचालित रूप से डेटा पुश करेगा। जब स्थापना ऊंचाई निर्धारित नहीं की जाती है (स्तर की गणना नहीं की जा सकती), तो वायु ऊंचाई डेटा को पुश करें; जब माउंटिंग ऊंचाई सेट हो जाए, तो लेवल डेटा पुश करें।
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 53 | 0x00 01 | 0x02 | 0x03 ई8 | 0xA2 ईडी |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 53 | 0x00 01 | 0xF0 06 |
डेटा परिभाषा: डेटा प्रकार int16 डेटा है, इकाई मिलीसेकंड (ms) है, और डेटा की लंबाई 2 बाइट्स है।
उदाहरण:
अनुरोध: 7एफ 10 20 53 00 01 02 03 ई8 ए2 ईडी
जहां डेटा भाग 0x 03 E8 को पूर्णांक डेटा, यानी 1000 एमएस में परिवर्तित किया जाता है।
उत्तर: 7एफ 10 20 53 00 01 एफ0 06
7.4.5 स्थापना के समय पानी की गहराई निर्धारित करें
नोट: स्थापना के समय पानी की गहराई का उपयोग स्थापना ऊंचाई की गणना के लिए किया जाता है। स्थापना की ऊँचाई = स्थापना के समय पानी की गहराई + स्थापना के समय वास्तविक समय की ऊँचाई। स्थापना के समय पानी की गहराई निर्धारित करते समय, स्थापना ऊंचाई स्वचालित रूप से गणना की जाती है और कॉन्फ़िगरेशन में सहेजी जाती है।
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 48 | 0x00 02 | 0x04 | 0x47 एई 40 बी1 | 0x75 30 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 48 | 0x00 02 | 0xC0 00 |
डेटा परिभाषा: डिफ़ॉल्ट डेटा प्रकार फ़्लोट(थोड़ा16) डेटा है, डिफ़ॉल्ट इकाई मीटर (एम) है, और डेटा की लंबाई 4 बाइट्स है।
उदाहरण:
अनुरोध: 7एफ 10 20 48 00 02 04 47 एई 40 बी1 75 30
डेटा भाग 0x 47 AE 40 B1 को फ्लोटिंग पॉइंट डेटा, यानी 5.54 मीटर में परिवर्तित किया गया था।
उत्तर: 7एफ 10 20 48 00 02 सी0 00
7.4.6 स्थापना ऊंचाई निर्धारित करें
नोट: इंस्टॉलेशन ऊंचाई सेंसर से 0 ऑब्जेक्ट स्तर तक की दूरी है। यदि वर्तमान पानी की गहराई 2 मीटर है और हवा की ऊंचाई 4 मीटर है, तो स्थापना की ऊंचाई 6 मीटर है। माउंटिंग ऊंचाई सेट करें, जिसका उपयोग स्तर की गणना करने के लिए किया जाता है। वास्तविक समय स्तर = स्थापना ऊंचाई - वास्तविक समय ऊंचाई। उसी समय, स्थापना की ऊँचाई = स्थापना के समय पानी की गहराई + स्थापना के समय की ऊँचाई। इसलिए, स्थापना ऊंचाई निर्धारित करते समय, स्थापना के दौरान पानी की गहराई की स्वचालित रूप से गणना की जाएगी और कॉन्फ़िगरेशन में सहेजा जाएगा।
आदेश का अनुरोध करें:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 4ए | 0x00 02 | 0x04 | 0x8ए 64 41 2ए | 0xAA 40 |
उत्तर डेटा:
| डिवाइस का पता | फ़ंक्शन कोड | पता पंजीकृत करें | रजिस्टरों की संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 4ए | 0x00 02 | 0x61 C0 |
डेटा परिभाषा: डिफ़ॉल्ट डेटा प्रकार फ़्लोट(थोड़ा16) डेटा है, डिफ़ॉल्ट इकाई मीटर (एम) है, और डेटा की लंबाई 4 बाइट्स है।
नोट: माउंटिंग ऊंचाई को 0 पर सेट करने से इंस्टॉलेशन के समय माउंटिंग ऊंचाई/पानी की गहराई का कॉन्फ़िगरेशन साफ़ हो जाएगा।
उदाहरण:
अनुरोध: 7एफ 10 20 4ए 00 02 04 8ए 64 41 2ए एए 40
डेटा भाग 0x 8A 64 41 2A को फ्लोटिंग पॉइंट डेटा, यानी 10.65m में परिवर्तित किया जाता है।
उत्तर: 7एफ 10 20 4ए 00 02 61 सी0
7.5 टेक्स्ट प्रोटोकॉल
7.5.1 संचार प्रोटोकॉल हार्डवेयर इंटरफ़ेस पैरामीटर
जल स्तर मीटर क्रमिक संचार को अपनाता है, और डिफ़ॉल्ट पैरामीटर इस प्रकार हैं:
|
संचार पैरामीटर
|
सीरियल पोर्ट स्तर | बॉड दर | समता जांच | डेटा की लंबाई | रुकने की स्थिति |
| आनुक्रमिक द्वार | टीटीएल | 9600 | - | 8 | 1 |
प्रत्येक फ्रेम अंतराल के लिए टाइमआउट समय 50ms था।
7.5.2 संचार प्रोटोकॉल कमांड का विवरण
ध्यान दें: "n" हेक्साडेसिमल संख्या 0x0A के अनुरूप एक नई पंक्ति का प्रतिनिधित्व करता है। सेटअप कमांड कॉन्फ़िगरेशन सफल होने के बाद, कॉन्फ़िगरेशन फ़्लैश में सहेजा जाएगा, और पावर आउटेज को पुनरारंभ करने के लिए किसी पुन: कॉन्फ़िगरेशन की आवश्यकता नहीं है।
कमांड त्रुटि प्रतिक्रिया इस प्रकार है:
| आदेश त्रुटि प्रतिक्रिया | विवरण |
| यह एटी सीएमडी त्रुटिपूर्ण है | अनुदेश त्रुटि |
| यह एटी सीएमडी मौजूद नहीं है | निर्देश मौजूद नहीं है |
| यह एटी सीएमडी मौजूद है, लेकिन इसे संचालित करने की अनुमति नहीं है | निर्देश मौजूद हैं लेकिन उन्हें संचालित करने की अनुमति नहीं है |
| यह एटी सीएमडी मौजूद है, लेकिन मान त्रुटिपूर्ण है | आने वाली पैरामीटर त्रुटि |
1. वास्तविक अनुपात-लौकिक ऊंचाई पढ़ें
इकाई: मीटर (एम)
| अनुदेश | विवरण | |
| भेजना | एटी+रियलएयरहाइटएन | वास्तविक स्पेसटाइम ऊंचाई पढ़ें |
| जवाब | वास्तविक ऊँचाई=2.212mn | वर्तमान वास्तविक अंतरिक्ष-समय की ऊंचाई 2.212 मीटर है |
| जवाब | REALAIRHEIGHT=आउटरेंजेन | सीमा से बाहर |
| जवाब | REALAIRHEIGHT=इनब्लाइंडज़ोनेन | सेंसर अंधे क्षेत्र में है |
| जवाब | REALAIRHEIGHT=ऊर्जा की कमी | प्रतिध्वनि ऊर्जा अपर्याप्त है |
2. वास्तविक समय स्तर पढ़ें
इकाई: मीटर (एम)
स्तर की गणना विधि है: स्थापना ऊंचाई - वायु ऊंचाई
| अनुदेश | विवरण | |
| भेजना | एटी+वास्तविक जल गहराई | वास्तविक समय स्तर पढ़ें |
| जवाब | वास्तविक जलगहराई=7.789 मी | वर्तमान वास्तविक समय स्तर 7.789 मीटर है |
| जवाब | वास्तविक जल गहराई = सीमा से बाहर | सीमा से बाहर |
| जवाब | वास्तविक जलगहराई=इनब्लाइंडज़ोनेन | सेंसर अंधे क्षेत्र में है |
| जवाब | वास्तविक जल गहराई=ऊर्जा की कमी | प्रतिध्वनि ऊर्जा अपर्याप्त है |
| जवाब | वास्तविक जल गहराई=इंस्टॉल ऊंचाई कोई सेट नहीं | स्थापना ऊंचाई निर्धारित नहीं है |
3. स्थापना के समय पानी की गहराई
इकाई: मीटर (एम)
नोट: स्थापना के समय पानी की गहराई का उपयोग स्थापना ऊंचाई की गणना के लिए किया जाता है। स्थापना की ऊँचाई = स्थापना के समय पानी की गहराई + स्थापना के समय वास्तविक समय की ऊँचाई। स्थापना के समय पानी की गहराई निर्धारित करते समय, स्थापना ऊंचाई स्वचालित रूप से गणना की जाती है और कॉन्फ़िगरेशन में सहेजी जाती है।
स्थापना के समय पानी की गहराई पढ़ें:
| अनुदेश | विवरण | |
| भेजना | एटी+इंस्टॉलवाटरडेप्थएन | स्थापना के समय पानी की गहराई पढ़ें |
| जवाब | स्थापित जल गहराई=4.60 मीटर | स्थापना के समय पानी की गहराई 4.60 मीटर है |
स्थापना के समय पानी की गहराई निर्धारित करें:
| अनुदेश | विवरण | |
| भेजना | एटी+इंस्टॉल पानी की गहराई=4.6 एन | स्थापना के दौरान पानी की गहराई 4.6 मीटर निर्धारित की गई है |
| जवाब |
एटी+इंस्टॉल पानी की गहराई=4.6 एन ठीक है एन |
ऑपरेशन सफल |
4.स्थापना की ऊंचाई
इकाई: मीटर (एम)
नोट: माउंटिंग ऊंचाई सेट करें, जिसका उपयोग स्तर की गणना करने के लिए किया जाता है। वास्तविक समय स्तर = स्थापना ऊंचाई - वास्तविक समय ऊंचाई। उसी समय, स्थापना की ऊँचाई = स्थापना के समय पानी की गहराई + स्थापना के समय की ऊँचाई। इसलिए, स्थापना ऊंचाई निर्धारित करते समय, स्थापना के दौरान पानी की गहराई की स्वचालित रूप से गणना की जाएगी और कॉन्फ़िगरेशन में सहेजा जाएगा।
बढ़ते ऊंचाई पढ़ें:
| अनुदेश | विवरण | |
| भेजना | एटी+इंस्टॉलऊंचाई पर | बढ़ती ऊंचाई पढ़ें |
| जवाब | इंस्टाल ऊँचाई=9.72मी | स्थापना के समय पानी की गहराई 9.72 मीटर है |
बढ़ते ऊंचाई निर्धारित करें:
| अनुदेश | विवरण | |
| भेजना | एटी+इंस्टॉलऊंचाई=9.72एन | स्थापना की ऊंचाई 9.72 मीटर पर सेट करें |
| जवाब |
एटी+इंस्टॉलऊंचाई=9.72एन ठीक है एन |
ऑपरेशन सफल |
नोट: माउंटिंग ऊंचाई को 0 पर सेट करने से इंस्टॉलेशन के समय माउंटिंग ऊंचाई और पानी की गहराई के लिए कॉन्फ़िगरेशन साफ़ हो जाएगा।
5.संस्करण संख्या पढ़ें
| अनुदेश | विवरण | |
| भेजना | एटी+संस्करणएन | संस्करण संख्या पढ़ें |
| जवाब | संस्करण=20230908एन | संस्करण संख्या 20230908 है |
6. सीमा पढ़ें
इकाई: मीटर (एम)
| अनुदेश | विवरण | |
| भेजना | एटी+रेंजेन | रेंज पढ़ें |
| जवाब | रेंज=40.00mn | रेंज 40 मीटर है |
7.अंधा क्षेत्र पढ़ें
इकाई: मीटर (एम)
| अनुदेश | विवरण | |
| भेजना | एटी+ब्लाइंडज़ोनन | अंधा क्षेत्र पढ़ें |
| जवाब | ब्लाइंडज़ोन=0.335mn | ब्लाइंड जोन 0.335 मीटर है |
8.सॉफ़्टवेयर रीसेट (रीबूट)
| अनुदेश | विवरण | |
| भेजना | एटी+बूटएन | सॉफ़्टवेयर रीसेट |
| जवाब |
एटी+बूटएन ठीक है एन |
ऑपरेशन सफल |
9. फ़ैक्टरी डेटा रीसेट
| अनुदेश | विवरण | |
| भेजना | एटी+डिफॉल्टएन | फ़ैक्टरी डेटा रीसेट |
| जवाब |
एटी+डिफॉल्टएन ठीक है एन |
ऑपरेशन सफल |
10.अधिग्रहण की आवृत्ति
इकाई: मिलीसेकेंड (एमएस)
ध्यान दें: डिफ़ॉल्ट अधिग्रहण आवृत्ति 300ms है, और अधिग्रहण आवृत्ति को जल्द से जल्द केवल 200ms तक समायोजित किया जा सकता है। (यदि अधिग्रहण की आवृत्ति बहुत तेज हो जाती है, तो उत्तर निर्देशों पर प्रतिक्रिया देने की गति धीमी हो जाएगी, और भेजने वाले निर्देश अधूरे हो सकते हैं, जिसके परिणामस्वरूप कोई प्रतिक्रिया नहीं होगी। इस मामले में, निर्देश फिर से भेजा जा सकता है।)
अधिग्रहण आवृत्ति पढ़ें:
| अनुदेश | विवरण | |
| भेजना | एटी+संग्रहआवृत्ति | अधिग्रहण आवृत्ति पढ़ें |
| जवाब | कलेक्टफ़्रीक्यू=200एन | अधिग्रहण आवृत्ति 200 एमएस/चक्रीय है |
संग्रह आवृत्ति सेट करें:
| अनुदेश | विवरण | |
| भेजना | एटी+कलेक्टफ़्रीक्यू=500एन | अधिग्रहण आवृत्ति को 500 एमएस/चक्र पर सेट करें |
| जवाब |
एटी+कलेक्टफ़्रीक्यू=500एन ठीक है एन |
ऑपरेशन सफल |
11.बॉड रेट
बॉड दर पढ़ें:
| अनुदेश | विवरण | |
| भेजना | एटी+बाउडराटेन | बॉड दर पढ़ें |
| जवाब | बॉड्रेट=9600एन | बॉड दर 9600 है |
बॉड दर निर्धारित करें
| अनुदेश | विवरण | |
| भेजना | एटी+बौड्रेट=115200एन | बॉड दर को 115200 पर सेट करें |
| जवाब |
एटी+बौड्रेट=115200एन ठीक है एन |
ऑपरेशन सफल |
12. अंशांकन पैरामीटर
इकाई: मिलीमीटर (मिमी)
वास्तविक अनुपात-लौकिक ऊंचाई = नमूना मूल्य-अंशांकन पैरामीटर। इसलिए, जब वास्तविक स्थान-समय की ऊंचाई एक निश्चित मान से बड़ी होती है, तो इसे अर्ध-मापदंडों को समायोजित करके कैलिब्रेट किया जा सकता है।
अंशांकन पैरामीटर पढ़ें:
| अनुदेश | विवरण | |
| भेजना | एटी+अंशांकनएन | अंशांकन पैरामीटर पढ़ें |
| जवाब | अंशांकन=16मिमी | अंशांकन पैरामीटर 16 मिमी है |
अंशांकन पैरामीटर सेट करना:
| अनुदेश | विवरण | |
| भेजना | एटी+अंशांकन=30एन | अंशांकन पैरामीटर को 30 मिमी पर सेट करें |
| जवाब |
एटी+अंशांकन=30एन ठीक है एन |
ऑपरेशन सफल |
13.स्वचालित पुश चक्र
इकाई: मिलीसेकेंड (एमएस)
नोट: जब स्वचालित पुश अवधि >=300ms होती है, तो सेंसर स्वचालित रूप से वास्तविक समय डेटा की रिपोर्ट करेगा। उनमें से, जब इंस्टॉलेशन ऊंचाई (या इंस्टॉलेशन के दौरान पानी की गहराई) सेट की जाती है, तो स्वचालित रूप से रिपोर्ट किया गया वास्तविक समय डेटा वास्तविक समय स्तर होता है; यदि इंस्टॉलेशन ऊंचाई (या इंस्टॉलेशन के दौरान पानी की गहराई) सेट नहीं है, तो स्वचालित रूप से रिपोर्ट किया गया वास्तविक समय डेटा वास्तविक समय ऊंचाई है।
स्वचालित पुश चक्र पढ़ें:
| अनुदेश | विवरण | |
| भेजना | एटी+ऑटोऑउटडेटासाइक्लिन | स्वचालित पुश चक्र पढ़ें |
| जवाब | ऑटोआउटडेटासाइकिल=100एन | स्वचालित पुश चक्र 100 एमएस है (200 एमएस से कम, कोई स्वचालित पुश डेटा नहीं) |
स्वचालित पुश चक्र सेट करें:
| अनुदेश | विवरण | |
| भेजना | एटी+ऑटोआउटडेटासाइकल=200एन | स्वचालित पुश अवधि को 200 मिलीसेकंड पर सेट करें |
| जवाब |
एटी+ऑटोऑउटडेटासाइकिल=200एन ठीक है एन |
ऑपरेशन सफल |
अपनी पूछताछ सीधे हमें भेजें
