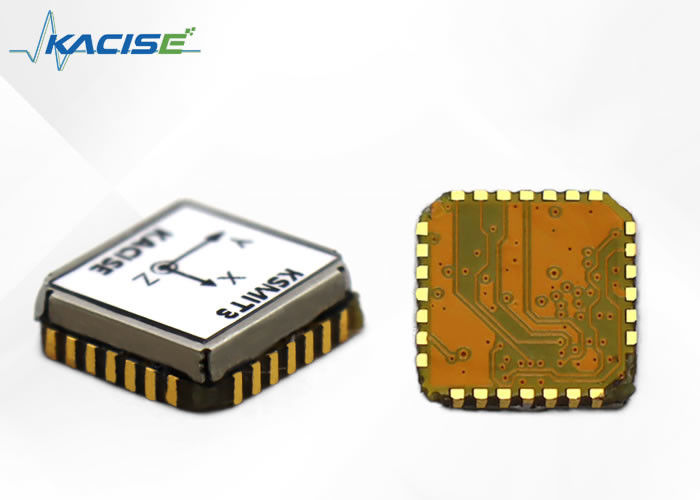

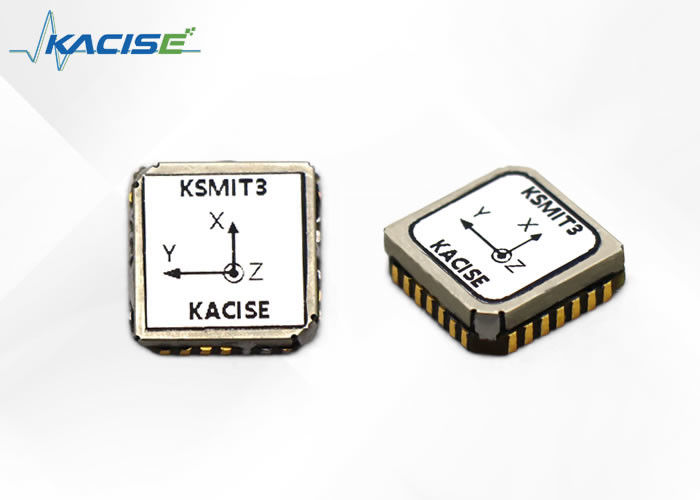

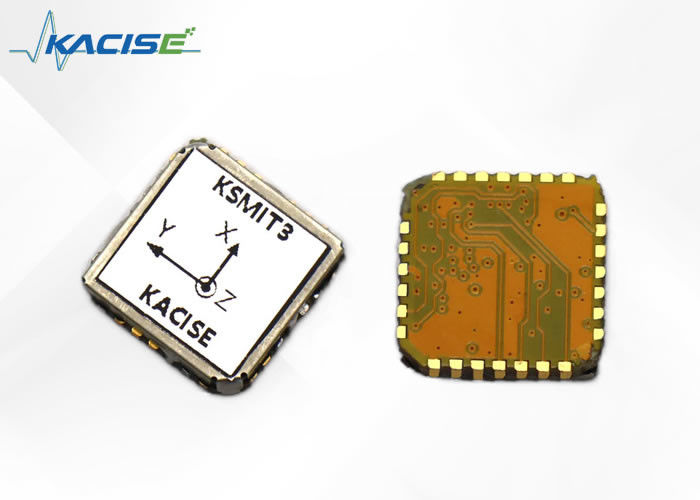

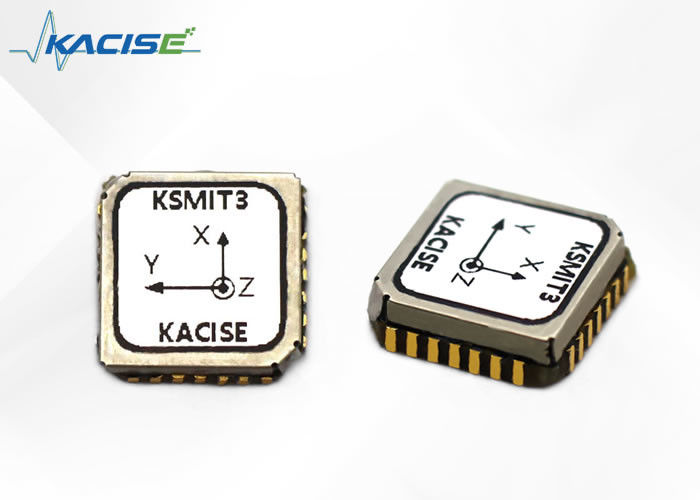

उच्च परिशुद्धता जिरो सेंसर 2.0 डिग्री दिशा सटीकता 1 डिग्री रोल / पिच सटीकता और 0.1% गैर-रैखिकता AHRS मॉड्यूल के साथ

KSMIT3 एक अत्याधुनिक दृष्टिकोण शीर्षक और संदर्भ प्रणाली है जो एक पूर्ण कार्यात्मक स्व-निहित मॉड्यूल के रूप में आती है। इसका डिजाइन सीमित संख्या में हार्डवेयर घटकों पर आधारित है,जो इसे किसी भी प्रणाली में एकीकृत करना आसान बनाता है.

यह अभिनव प्रणाली एक पूरी तरह से प्रलेखित और उद्योग मानक संचार प्रोटोकॉल का दावा करती है, जो आवृत्ति, आउटपुट प्रारूप और डेटा के संदर्भ में डेटा संदेशों के अनुकूलन की अनुमति देती है।सिग्नल पूरी तरह से बोर्ड पर संसाधित किया जाता है, जो केवल मेजबान पर संसाधनों की एक छोटी राशि का उपयोग करता है। यह सुविधा KSMIT3 को सरल MCU ऑपरेटिंग वातावरण में उपयोग के लिए आदर्श बनाती है।

केएसएमआईटी 3 में गतिशील परिस्थितियों में उच्च सटीकता है, जिसमें 1 डिग्री आरएमएस की फ्लिपिंग और पिचिंग सटीकता है, साथ ही 2 डिग्री आरएमएस की विक्षोभ सटीकता है। इसका आउटपुट अत्यधिक स्थिर है,इसे किसी भी वस्तु या नेविगेशन के नियंत्रण और स्थिरता में उपयोग के लिए एकदम सही बना रहा है, जैसे ड्रोन।

• 12.1 x 12.1 मिमी मॉड्यूल पर पूर्ण प्रदर्शन AHRS
• फ्लिप/पिच सटीकता (गतिशील) 1.0 डिग्री
• दिशा सटीकता 2.0 डिग्री
• मुख्य प्रोसेसर के लिए अत्यंत कम आवश्यकताएं
• संपूर्ण उत्पाद जीवनचक्र के लिए एकीकृत इंटरफ़ेस
• कम शक्ति (45 mW 3.0V पर)
• PLCC28 पीसीबी के साथ संगत (12.1 x 12.1 x 2.6 मिमी)

KSMIT3 एक दाएं हाथ की निर्देशांक प्रणाली का उपयोग करता है और डिफ़ॉल्ट सेंसर फ्रेम को चित्र 13 में दिखाए अनुसार परिभाषित किया गया है। सेंसर फ्रेम मूल के अधिक सटीक स्थान के लिए,हार्डवेयर एकीकरण मैनुअल देखेंकुछ सामान्य रूप से उपयोग किए जाने वाले डेटा आउटपुट उनके आउटपुट संदर्भ निर्देशांक प्रणाली के साथ चित्र 1 में सूचीबद्ध हैं।

चित्र 1 KSMIT3 मॉड्यूल के लिए डिफ़ॉल्ट सेंसर फिक्स्ड निर्देशांक प्रणाली

बाउड दर 115200 बीपीएस, 230400 बीपीएस, और 460800 बीपीएस है। डेटा बीआईटी 8, स्टॉप बीआईटी 1, कोई चेक बीआईटी नहीं। उच्च बाइट पहले आते हैं और कम बाइट आखिरी आते हैं। डेटा अपडेट आवृत्ति f=100Hz।डिफ़ॉल्ट बाउड दर 230400 बीपीएस है.

उत्पाद डिफ़ॉल्ट रूप से चालू होने पर "निरंतर आउटपुट" स्थिति में है, और पैरामीटर सेट करने के लिए, "स्टॉप आउटपुट" कमांड पहले भेजा जाना चाहिए। ध्यान देंःनिम्नलिखित कमांड का उपयोग करने के बाद,उपयोगकर्ता को स्वचालित रूप से निरंतर संचरण की स्थिति में स्विच करने के लिए चालू और पुनरारंभ करना होगा.

1. आउटपुट रोकें

आउटपुट को रोकने के लिए डिफ़ॉल्ट "निरंतर आउटपुट" स्थिति को "पैरामीटर सेटिंग" स्थिति में स्विच करना है।

भेजा गयाः * PA अंतरिक्ष GS01 अंतरिक्ष STOP गाड़ी वापसी

उत्तरः

* PA स्पेस GS01 स्पेस STOP स्पेस 0 गाड़ी वापसी विफल

*पीए स्पेस GS01 स्पेस STOP स्पेस 1 गाड़ी वापसी सफल

2. कार्य परिदृश्य स्थापित करें

उत्पाद को विभिन्न अनुप्रयोग परिदृश्यों के अनुसार फ़िल्टर मापदंडों को स्विच करने की आवश्यकता होती है। कार्य परिदृश्यों में कार माउंट, इनडोर (स्विंग टेबल) जहाज, फिक्स्ड विंग और रोटर,बिजली के लिए डिफ़ॉल्ट ऑनबोर्ड परिदृश्य.

दृश्य स्विचिंग वास्तविक दृश्य पर चालू होने पर डिफ़ॉल्ट "कार दृश्य" स्विच करना है।

भेजेंः * PA अंतरिक्ष GS01 अंतरिक्ष दृश्य अंतरिक्ष 1 गाड़ी वापसी

उत्तरः

* पीए स्पेस GS01 स्पेस SCENES स्पेस 1 स्पेस 0 गाड़ी वापसी विफल

*पीए अंतरिक्ष GS01 अंतरिक्ष दृश्य अंतरिक्ष 1 अंतरिक्ष 1 गाड़ी वापसी सफल

नोटः रेखांकित वर्णों में 1-कार पर लगाए गए, 2-इंडोर, 3-जहाज पर लगाए गए, 4-फिक्स्ड विंग, और 5-रोटर वैकल्पिक शामिल हैं।

3. बाउड दर सेट करें

चालू करने के लिए डिफ़ॉल्ट बाउड दर 230400 बीपीएस है, जिसे कमांड भेजकर स्विच किया जा सकता है।

भेजेंः * PA अंतरिक्ष GS01 अंतरिक्ष BAUD अंतरिक्ष 1 गाड़ी वापसी

उत्तरः

* पीए स्पेस जीएस01 स्पेस बीएयूडी स्पेस 1 स्पेस 0 गाड़ी वापसी विफल

*पीए स्पेस जीएस01 स्पेस बीएयूडी स्पेस 1 स्पेस 1 गाड़ी वापसी सफल

नोटः रेखांकित वर्णों की सामग्री 1-115200 बीपीएस, 2-230400 बीपीएस और 3-460800 बीपीएस है, जो वैकल्पिक हैं।

4. फ़ैक्टरी सेटिंग्स पुनर्स्थापित करें

कारखाने की सेटिंग्स को बहाल करने में कार्य दृश्य, फ्रेम प्रारूप, बाउड दर, चुंबकीय क्षितिज और चुंबकीय क्षेत्र कैलिब्रेशन को डिफ़ॉल्ट मानों पर सेट करना शामिल है.

भेजेंः * PA अंतरिक्ष GS01 अंतरिक्ष रीसेट गाड़ी वापसी

उत्तरः

* पीए स्पेस जीएस01 स्पेस रीसेट स्पेस 0 गाड़ी वापसी विफल

*पीए स्पेस जीएस01 स्पेस रीसेट स्पेस 1 गाड़ी वापसी सफल

5. चुंबकीय विक्षोभ कोण सेट करें

डिफ़ॉल्ट चुंबकीय विकृति 0 है, जिसमें सकारात्मक चुंबकीय उत्तर पूर्व और नकारात्मक चुंबकीय पश्चिम है।

भेजेंः * पीए अंतरिक्ष GS01 अंतरिक्ष MDEC अंतरिक्ष +/- XX.XX गाड़ी वापसी

उत्तरः

* पीए स्पेस जीएस01 स्पेस एमडीईसी स्पेस 0 गाड़ी वापसी विफल

*पीए स्पेस जीएस01 स्पेस एमडीईसी स्पेस 1 गाड़ी वापसी सफल

नोटः यदि चुंबकीय विक्षोभ कोण -2.5 डिग्री है, तो रेखांकित स्ट्रिंग -02 है।50; यदि चुंबकीय विक्षोभ कोण +1.5 डिग्री है, तो रेखांकित स्ट्रिंग +01 है।50.

6. चुंबकीय क्षेत्र का संकेतन

चुंबकीय सेंसरों के संचालन में, आईटी को आसपास के विद्युत चुम्बकीय क्षेत्रों के हस्तक्षेप से प्रभावित होना अपरिहार्य है।जो चुंबकीय सेंसर द्वारा मापी गई एक्सवाईजेड अक्ष चुंबकीय क्षेत्र की तीव्रता के विचलन और विरूपण की विभिन्न डिग्री का कारण बन सकता हैचुंबकीय क्षेत्र के संकेतन का उद्देश्य आसपास के चुंबकीय क्षेत्र के वातावरण के एल्गोरिथम सीखने के माध्यम से नरम और कठोर चुंबकीय हस्तक्षेप की भरपाई करना है।हम दृढ़ता से अनुशंसा करते हैं कि चुंबकीय क्षेत्र के अनुकूलन को प्रत्येक स्थापना के बाद और चुंबकीय क्षेत्र वातावरण में परिवर्तन के बाद लागू किया जाना चाहिए.

चुंबकीय क्षेत्र के कैलिब्रेशन के दौरान, आसपास के हस्तक्षेप करने वाले पदार्थ अपरिवर्तित (यानीउत्पाद के साथ घुमाया जा सकता है) और उत्पाद की सापेक्ष स्थितिकैलिब्रेशन के लिए ऑपरेटर के पास मोबाइल फोन, चुंबकीय कार्ड, चाबी या धातु या बिजली से चलने वाले उपकरण नहीं होने चाहिए जो उनके शरीर पर विद्युत चुम्बकीय क्षेत्र को प्रभावित कर सकते हैं।

ध्यान दें: चुंबकीय क्षेत्र के कैलिब्रेशन ऑपरेशन का क्षतिपूर्ति प्रभाव केवल सीमित हस्तक्षेप सीमा के भीतर ही हो सकता है।चुंबकीय सेंसर की सीमा लगभग प्लस और माइनस 1 गौस के बीच है, जो उत्तरी गोलार्ध में भू-चुंबकीय क्षेत्र से लगभग दोगुना है। यदि चुंबकीय क्षेत्र हस्तक्षेप मूल्य प्लस या माइनस 0.5 गाउस से अधिक है, तो चुंबकमापी संतृप्ति स्थिति तक पहुंच सकता है,जो मुआवजे के प्रभाव को बाधित करता है. जब कैलिब्रेशन विफल हो जाता है, तो आईटी यह दर्शाता है कि समस्या उत्पन्न हुई है.

2 डी कैलिब्रेशन

नोटः जब उत्पाद 3 डी में घूम नहीं सकता है, तो 2 डी कैलिब्रेशन का उपयोग किया जा सकता है। यह अनुशंसा की जाती है कि उत्पाद का वास्तविक झुकाव कोण 5 डिग्री से कम हो।2 डी कैलिब्रेशन आदेश जारी करके इंटरफ़ेस या सीरियल पोर्ट के माध्यम से पूरा किया जा सकता है.

1. कैलिब्रेशन शुरू करेंः उपयोगकर्ता कैलिब्रेशन से पहले, भेजें

भेजेंः * PA अंतरिक्ष GS01 अंतरिक्ष MCAL अंतरिक्ष START गाड़ी वापसी

उत्तरः

* पीए स्पेस जीएस01 स्पेस एमसीएएल स्पेस स्टार्ट स्पेस 0 गाड़ी वापसी विफल

*पीए स्पेस जीएस01 स्पेस एमसीएएल स्पेस स्टार्ट स्पेस 1 गाड़ी वापसी सफल

2. स्टॉप कैलिब्रेशनः 2 से अधिक मोड़ के लिए क्षैतिज रोटेशन शुरू करें, और पूरा होने के बाद भेजें

भेजेंः * PA अंतरिक्ष GS01 अंतरिक्ष MCAL अंतरिक्ष अंत गाड़ी वापसी

उत्तरः

* पीए स्पेस जीएस01 स्पेस एमसीएएल स्पेस 0 गाड़ी वापसी विफल

*PA स्पेस GS01 स्पेस MCAL स्पेस 1 स्पेस X: x.xx स्पेस Y: y.yy गाड़ी वापसी सफल

नोटः 0.90-1 के कैलिब्रेशन परिणामों को वापस करने से अच्छे कैलिब्रेशन परिणामों का संकेत मिलता है, जबकि >1.1 या <0.9 खराब कैलिब्रेशन परिणामों का संकेत देता है।

3. कैलिब्रेशन परिणाम सहेजेंः उपयोगकर्ता के कैलिब्रेशन के बाद, कैलिब्रेशन परिणामों के आधार पर सहेजने का निर्णय लें।

भेजेंः * PA अंतरिक्ष GS01 अंतरिक्ष MCAL अंतरिक्ष SAVE गाड़ी वापसी

उत्तरः

* PA स्पेस GS01 स्पेस MCAL स्पेस SAVE स्पेस 0 गाड़ी वापसी विफल

*पीए स्पेस जीएस01 स्पेस एमसीएएल स्पेस एसएवी स्पेस 1 गाड़ी वापसी सफल

4. स्पष्ट कैलिब्रेशन परिणामः कैलिब्रेशन के बाद, उपयोगकर्ता कैलिब्रेशन परिणामों के आधार पर तय करता है कि क्या साफ करना है।

भेजेंः * PA अंतरिक्ष GS01 अंतरिक्ष MCAL अंतरिक्ष साफ गाड़ी वापसी

उत्तरः

* PA स्पेस GS01 स्पेस MCAL स्पेस CLEAR स्पेस 0 गाड़ी वापसी विफल

*पीए स्पेस जीएस01 स्पेस एमसीएएल स्पेस क्लियर स्पेस 1 गाड़ी वापसी सफल

• लघु हवाई वाहन
• डिलिवरी ड्रोन
• वीडियो ड्रोन
• कृषि यूएवी
• यंत्र
• सैटकॉम ऑन द मूव (SotM)
• निर्माण मशीनरी
• जहाज की निगरानी
• रोबोटिक्स
• स्वायत्त कृषि
• गोदाम स्वचालन
• रोबोटिक हथियार
• अन्य अनुप्रयोग
• हैंडहेल्ड डिवाइस
• पैदल यात्री नेविगेशन
• वीआर/एआर और एचएमडी
• नेविगेशन सहायता
