Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KSULR-100

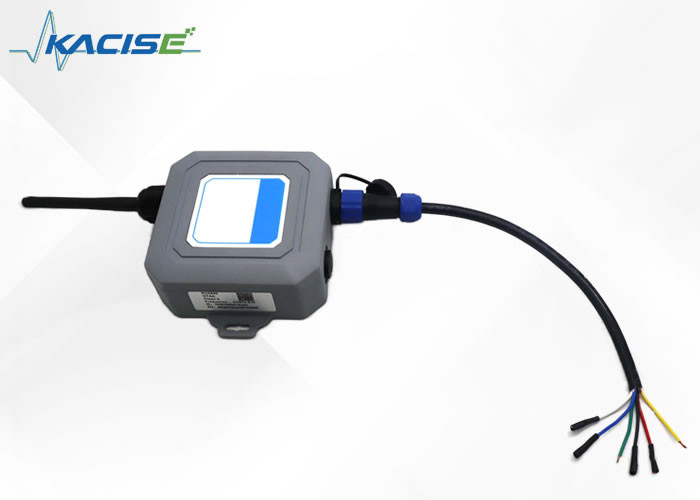

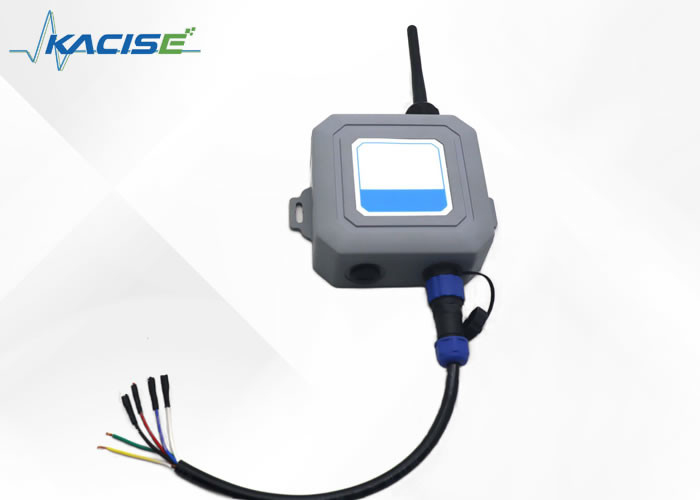

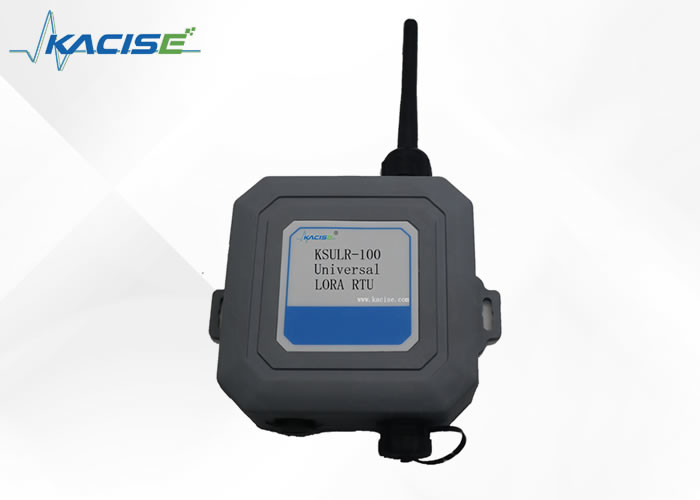

KSULR-100 यूनिवर्सल LORA RTU हमारी कंपनी द्वारा स्मार्ट उद्योग, स्मार्ट कृषि और स्मार्ट समुदाय के लिए लॉन्च किया गया एक बहुक्रियाशील सेंसर डेटा अधिग्रहण बॉक्स है। यह लोरावन मानक प्रोटोकॉल को अपनाता है, इसमें SPI, UART, ADC, GPIO, I2C और अन्य संचार इंटरफेस और कई इनपुट इंटरफेस हैं, और कॉन्फ़िगरेशन लचीला है। लोरा आईओटी एप्लिकेशन के विखंडन को हल करने का सबसे अच्छा विकल्प विभिन्न सेंसर को आसानी से और जल्दी से कनेक्ट करना, सेंसर डॉकिंग चक्र और अनुसंधान और विकास लागत को छोटा करना, और नेटवर्किंग और सेंसर के पैमाने को जल्दी से समझना है। अंतर्निहित वायरलेस मॉड्यूल उपयोगकर्ताओं को वायरलेस लंबी दूरी और कम-शक्ति डेटा ट्रांसमिशन प्रदान करने के लिए नेटवर्क का उपयोग करता है, और बुद्धिमान क्लाउड प्लेटफ़ॉर्म के डेटा सांख्यिकीय विश्लेषण का एहसास करने के लिए वास्तविक समय में सेंसर के सभी स्थिति डेटा को क्लाउड पृष्ठभूमि प्रबंधन सर्वर पर भेजता है।
KSULR-100 यूनिवर्सल LORA RTU श्रृंखला का उपयोग इंस्टॉलेशन बिंदु पर विभिन्न सेंसर के मूल्यों को एकत्र करने और अंतर्निहित वायरलेस ट्रांसमिशन मॉड्यूल के माध्यम से वास्तविक समय डेटा को केंद्रीकृत प्रबंधन प्लेटफॉर्म पर अपलोड करने के लिए किया जाता है, जो उपयोगकर्ताओं के लिए बुद्धिमान केंद्रीकृत प्रबंधन, सरल स्थापना और सुविधाजनक रखरखाव के लिए सुविधाजनक है। पोल, लैंप पोल, दीवार के अंदर और बाहर इमारत, पोल की छत, दीवार पर लटकने वाले तरीके की स्थापना में लचीला हो सकता है। यह डॉकिंग संयंत्रों, गोदामों, कृषि ग्रीनहाउस, कंप्यूटर कक्ष, जल विज्ञान और अन्य परिदृश्यों (जैसे जल दबाव सेंसर, तरल स्तर सेंसर, तरल प्रवाह सेंसर, जल विसर्जन सेंसर, तापमान सेंसर, आर्द्रता सेंसर, प्रकाश सेंसर, PM2.5, कोण सेंसर, पवन गति सेंसर, आदि) में सेंसर की निगरानी के लिए उपयुक्त है, एकीकृत पहुंच, एकीकृत डेटा संग्रह और लचीली विस्तार क्षमता प्राप्त करता है।
| परियोजना | प्रदर्शन सूचक | |
| वायरलेस प्रदर्शन | आंकड़ा स्थानांतरण दर | 300बीपीएस～5.4केबीपीएस |
| परिचालन आवृत्ति | CN470~510MHz | |
| EU863~870MHz | ||
| यूएस902~928मेगाहर्ट्ज | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| अधिकतम संचारित शक्ति | 19डीबीएम | |
| अधिकतम लिंक बजट | 167डीबी | |
| अधिकतम स्वागत संवेदनशीलता | -140डीबीएम(एसएफ=12) | |
| लोरा एंटीना | बाहरी सर्वदिशात्मक एंटीना | |
| संचार इंटरफेस | यूएआरटी, एसपीआई, आई2सी, जीपीआईओ, एडीसी, आरएस485 | |
| काम का माहौल | परिचालन तापमान | -40℃～+85℃ |
| परिचालन आर्द्रता | 10%~95%आरएच (गैर संघनक) | |
| बिजली की आपूर्ति | बिजली आपूर्ति मोड | DC 5~24V इनपुट और अंतर्निर्मित बैटरी (वैकल्पिक)। |
| बैटरी की क्षमता | 3.6 वी/19000एमएएच | |
| शक्ति | नींद का करंट | ≤6uA |
| करंट संचारित करें | ≤125mA | |
| करंट प्राप्त करें | ≤16mA | |
पैरामीटर को फ़ैक्टरी निर्देशों के अनुसार मांग पर सेट किया जा सकता है, और पुनर्निर्देशन लोरावन बेस स्टेशन प्राप्त करने के बाद उपयोग किया जा सकता है
KSULR-100 यूनिवर्सल LORA RTU USB-TTL केबल (स्वयं द्वारा खरीदा गया) के माध्यम से पैरामीटर सेट करने के लिए जुड़ा हुआ है। चिमटी से अधिग्रहण बॉक्स के पीछे के सॉफ्ट प्लग को हटाने और स्क्रू को हटाने के बाद, शेल को खोला जाता है और दिखाए गए अनुसार कनेक्ट किया जाता है (आरएक्सडी और टीएक्सडी क्रॉस कनेक्ट, यानी यूएसबी-टीटीएल केबल का आरएक्सडी अधिग्रहण बॉक्स के टीएक्सडी से जुड़ा होता है, टीएक्सडी अधिग्रहण बॉक्स के आरएक्सडी से जुड़ा होता है, और टीएक्सडी अधिग्रहण बॉक्स के आरएक्सडी से जुड़ा होता है। वीसीसी को शॉर्टिंग कैप और जीएनडी के साथ 3V3 से छोटा किया जाता है। अधिग्रहण बॉक्स के जीएनडी से जुड़ा है)
सेंसरबॉक्स कॉन्फ़िगरेशन टूल खोलें > संबंधित कॉम> बॉड रेट 9600 का चयन करें> सीरियल पोर्ट खोलने के लिए ओपन पर क्लिक करें > AN201>फ़ंक्शन सेलेक्ट> AT+FUNMODE= के बाद बॉक्स में इनपुट c पर क्लिक करें और फिर AT+FUNMODE= पर क्लिक करें पूरा होने का संकेत देने के लिए नीचे बाईं ओर ओके दिखाई देता है
UART>AT+UART1CFG के बाद बॉक्स पर क्लिक करें, 9600> दर्ज करें और फिर 8n1 चुनें। पूरा होने का संकेत देने के लिए AT+UART1CFG के नीचे ओके पर क्लिक करें
(फ़ैक्टरी हर 30 मिनट में डेटा एकत्र करने में चूक करती है, और क्वेरी आवृत्ति में वृद्धि से बिजली की खपत बढ़ जाएगी)।
AN201 पर क्लिक करें > RS485 पर क्लिक करें > AT+TRANS485MODE= पिछला उल्टा त्रिकोण चुनें पोलिंग पर क्लिक करें > AT+TRANS485MODE= पैरामीटर सेट करें पर क्लिक करें, ठीक है > AT+SAMPLEDATATIM= के बाद बॉक्स में 1800 दर्ज करें > AT+SAMPLEDATATIM= पैरामीटर सेट करें पर क्लिक करें, ठीक है > AT+REQDATA= के बाद बॉक्स में 8 दर्ज करें > दर्ज करें 8 के बाद बॉक्स में 0103010000030437 पर क्लिक करें AT+REQDATA= पैरामीटर सेट करें, ठीक है> AT+RESPONSETIM= के बाद बॉक्स में 10000 इनपुट करें AT+RESPONSETIM= (प्रत्येक क्वेरी के दौरान सेंसर के लिए बिजली की आपूर्ति का समय, बहुत कम होने से सही डेटा प्राप्त करने में विफलता हो सकती है)> AT+ प्रतिक्रिया समय = पैरामीटर सेट करें पर क्लिक करें, ठीक> नीचे बाईं ओर दिखाई देने वाले AT+REBOOT पर क्लिक करें। तीन बार बजर बजने के बाद, इसका मतलब है कि नेटवर्क सफलतापूर्वक दर्ज हो गया है, और डेटा को पृष्ठभूमि में देखा जा सकता है।
लोरावन बेस स्टेशन के पैकेट को निर्दिष्ट लोरा सर्वर पर भेजने के लिए, बेस स्टेशन के लिए सर्वर पते को कॉन्फ़िगर करना आवश्यक है।
क्रोम ब्राउज़र खोलें, लोरावन बेस स्टेशन आईपी (इस उदाहरण के लिए 192.168.10.99) इनपुट करें, फिर उपयोगकर्ता नाम और पासवर्ड इनपुट करें (उपयोगकर्ता नाम = अतिथि, पासवर्ड = इस उदाहरण के लिए rimelink), और नीचे दिखाए अनुसार वेब कॉन्फ़िगरेशन पृष्ठ दर्ज करें।
फिर लोरावन सर्वर कॉन्फ़िगरेशन > सर्वर पता > आईपी दर्ज करें (lorawan.timeddd.com /b19>) > ठीक पर क्लिक करें। जैसा कि नीचे चित्र में दिखाया गया है
http://lorawan.timeddd.com/unit/ULogin.aspx पर लॉग ऑन करें,
खाता संख्या: 19240527
पासवर्ड: एडमिन@666666
लॉग इन करने के बाद, संबंधित डेटा देखने के लिए संबंधित आईडी डिवाइस के डेटा विकल्प पर क्लिक करें, और हर 30 मिनट में डेटा भेजने के लिए फ़ैक्टरी सेट करें
आईडी स्थान चित्र में दिखाया गया है
प्राप्त आंकड़े इस प्रकार हैं (हेक्साडेसिमल में), दूरी इकाई 6 मीटर से नीचे 0.1 मिमी है, सीमा इकाई 6 मीटर से ऊपर मिमी है, और तापमान इकाई डिग्री सेल्सियस है। 90वां बाइट तरल स्तर का मान है, और 11वां बाइट तापमान मान है। इस मामले में, तरल स्तर का मान 08E3 है, इकाई मिमी है, और तापमान का मान 001B है। दशमलव संख्या में परिवर्तित होने पर, सेंसर तरल स्तर को 2275 मिमी और तापमान को 27℃ तक मापता है।
KSULR-100 यूनिवर्सल LORA RTU सभी 485 आउटगोइंग हैं, जिन्हें अधिग्रहण बॉक्स के अनुसार सेंसर पर लेबल से जोड़ा जा सकता है।
अनुचित स्थापना और निर्माण के कारण उपकरण क्षति से बचने के लिए, कृपया निम्नलिखित सावधानियों का पालन करें:
उपकरण स्थापना के लिए स्थापना उपकरण प्रदान नहीं किए जाते हैं। कृपया वास्तविक संस्थापन परिवेश के अनुसार निम्नलिखित संस्थापन उपकरण तैयार करें
दीवार पर स्थापित स्थापना
सबसे पहले, मल्टी-फ़ंक्शन बॉक्स को दीवार की स्थापना स्थिति पर सपाट रखें, और इंस्टॉलेशन छेद को चिह्नित करने के लिए एक मार्कर का उपयोग करें। दूसरे, पर्कशन ड्रिल (ड्रिल बिट 8 मिमी है) का उपयोग दीवार की मार्किंग स्थिति में छेद करने के लिए किया जाता है, और रबर स्लीव को फिर से छेद में डाल दिया जाता है। रबर स्लीव पर प्रहार करने के लिए हथौड़े का उपयोग किया जाता है, ताकि रबर स्लीव इंस्टॉलेशन छेद में समा जाए। अंत में, दीवार पर मल्टीफ़ंक्शनल बॉक्स को ठीक करने के लिए स्पेसर वाले स्क्रू का उपयोग किया जाता है।
पोल लगाने की विधि
सबसे पहले, मल्टी-फ़ंक्शन बॉक्स के पीछे बैकप्लेन को ठीक करने के लिए फिक्सिंग स्क्रू का उपयोग करें, और दूसरा, मल्टी-फ़ंक्शन बॉक्स के पीछे बैकप्लेन छेद से गुजरने के लिए हूप का उपयोग करें; पोस्ट के चारों ओर घेरा फिर से लपेटें, अंत में हूप को कसकर लॉक करने के लिए एक छोटे स्क्रूड्राइवर का उपयोग करें और इंस्टॉलेशन पूरा हो गया है।
डेटा संचार प्रारूप का विवरण
| एफपोर्ट | ऊपर/नीचे | पेलोड | विवरण/टिप्पणियाँ | ||
| सेंसर प्रकार | फ्रेम का प्रकार | डेटा प्रारूप | |||
| 43 | ऊपर | 0x04 | 0x01 | एडीसी |
3 बाइट्स: पहली बाइट बैटरी वोल्टेज, सामान्य वोल्टेज के लिए उच्चतम बिट 0 है, कम वोल्टेज के लिए 1, वोल्टेज मान के लिए निचले 7 बिट, वास्तविक मान को 10 से विभाजित करने की आवश्यकता है, जैसे 3.3V के लिए 0x21, सामान्य वोल्टेज, 3.1V के लिए 0x9F, कम वोल्टेज; ADC डेटा के 2-3 बाइट्स 2 बाइट्स लेते हैं, और रिपोर्ट किए गए मान को 1000 से विभाजित किया जाना चाहिए, जैसे 3.3V के लिए 0xce4 |
| 43 | ऊपर | 0x04 | 0x02 | आईआईसी |
एन+1 बाइट्स: पहली बाइट बैटरी वोल्टेज, सामान्य वोल्टेज के लिए उच्चतम बिट 0 है, कम वोल्टेज के लिए 1, वोल्टेज मान के लिए निचले 7 बिट, वास्तविक मान को 10 से विभाजित करने की आवश्यकता है, जैसे 3.3V के लिए 0x21, सामान्य वोल्टेज, 3.1V के लिए 0x9F, कम वोल्टेज; 2-एन+1 बाइट आईआईसी डेटा एन बाइट्स कॉन्फ़िगर किए गए रीड रजिस्टरों की संख्या के समान हैं |
| 43 | ऊपर | 0x04 | 0x03 | 485 रुपये |
एन+1 बाइट्स पहली बाइट बैटरी वोल्टेज, सामान्य वोल्टेज के लिए उच्चतम बिट 0 है, कम वोल्टेज के लिए 1, वोल्टेज मान के लिए निचले 7 बिट, वास्तविक मान को 10 से विभाजित करने की आवश्यकता है, जैसे 3.3V के लिए 0x21, सामान्य वोल्टेज, 3.1V के लिए 0x9F, कम वोल्टेज; 2-एन+1 बाइट आरएस485 डेटा सेंसर द्वारा डिवाइस पर भेजे गए डेटा के अनुरूप है |
| 43 | ऊपर | 0x04 | 0x04 | तापमान |
3 बाइट्स: पहली बाइट बैटरी वोल्टेज, सामान्य वोल्टेज के लिए उच्चतम बिट 0 है, कम वोल्टेज के लिए 1, वोल्टेज मान के लिए निचले 7 बिट, वास्तविक मान को 10 से विभाजित करने की आवश्यकता है, जैसे 3.3V के लिए 0x21, सामान्य वोल्टेज, 3.1V के लिए 0x9F, कम वोल्टेज; 2-3 बाइट्स तापमान डेटा दो बाइट्स का उच्चतम बिट, 0: सामान्य, 1: अलार्म; सबसे कम 15-बिट हस्ताक्षरित पूर्णांक, उच्चतम बाइट पहले, वास्तविक मान को 100 से विभाजित किया जाना चाहिए, (उदाहरण के लिए, 97E6 अलार्म को इंगित करता है, तापमान 61.18 डिग्री सेल्सियस है, या 6FED कोई अलार्म नहीं दर्शाता है। तापमान -41.15 डिग्री सेल्सियस है) |
1, उत्पाद को -40℃~+80℃ में संग्रहित किया जाना चाहिए, सापेक्षिक आर्द्रता 90% से अधिक नहीं होनी चाहिए, हवादार, सूखा, कोई संक्षारक गैस गोदाम नहीं होना चाहिए।
उत्पाद को प्रमाणपत्र और निर्देश पुस्तिका के साथ एक पैकेज में पैक किया गया है। परिवहन के दौरान जोरदार टक्कर सख्त वर्जित है
उपयोगकर्ताओं को निर्देशों के अनुसार सख्ती से, सही वायरिंग, इंस्टॉलेशन, केस का रखरखाव, इस उत्पाद पर 1 वर्ष की मुफ्त वारंटी मिलती है।
निम्नलिखित परिस्थितियाँ वारंटी में शामिल नहीं हैं:
