Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KSULR-100

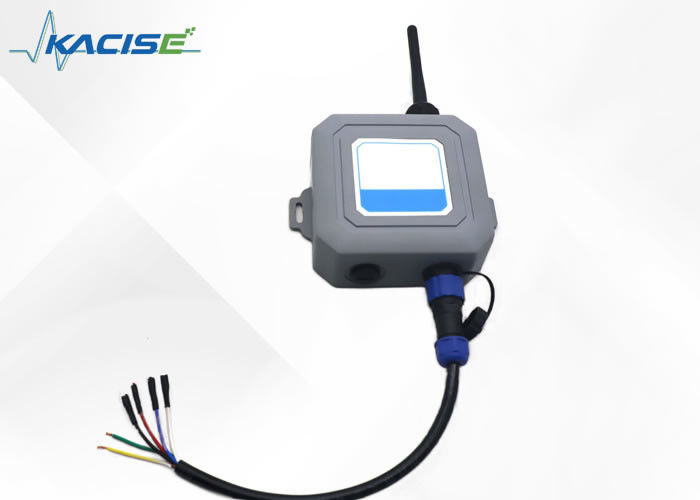

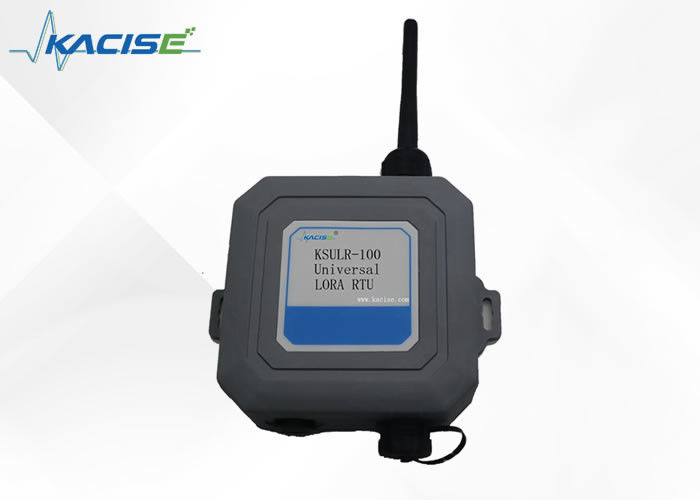

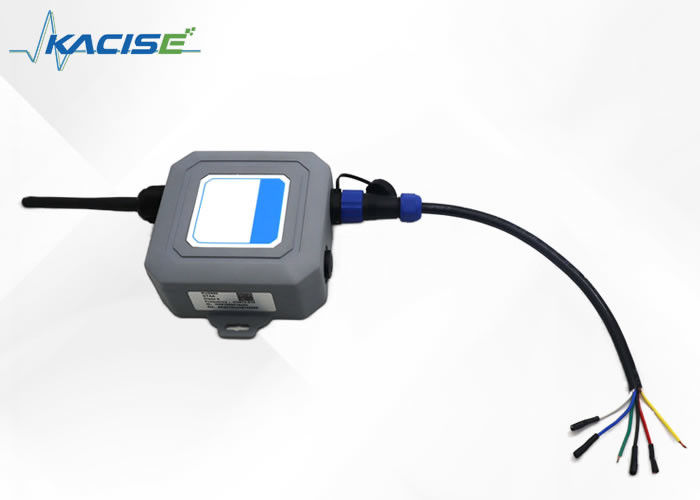

केएसयूएलआर-100 यूनिवर्सल लोरा आरटीयू स्मार्ट उद्योग, स्मार्ट कृषि और स्मार्ट समुदाय के लिए हमारी कंपनी द्वारा लॉन्च किया गया एक बहुआयामी सेंसर डेटा अधिग्रहण बॉक्स है।यह लोरावन मानक प्रोटोकॉल को अपनाता है, SPI, UART, ADC, GPIO, I2C और अन्य संचार इंटरफेस और कई इनपुट इंटरफेस है, और विन्यास लचीला है।लोरा आईओटी अनुप्रयोग के विखंडन को हल करने के लिए सबसे अच्छा विकल्प विभिन्न सेंसरों को सुविधाजनक और जल्दी से जोड़ना है, सेंसर डॉकिंग चक्र और अनुसंधान और विकास लागत को छोटा करें, और सेंसर के नेटवर्क और पैमाने को जल्दी से महसूस करें।अंतर्निहित वायरलेस मॉड्यूल नेटवर्क का उपयोग उपयोगकर्ताओं को वायरलेस लंबी दूरी और कम बिजली डेटा ट्रांसमिशन प्रदान करने के लिए करता है, और स्मार्ट क्लाउड प्लेटफॉर्म के डेटा सांख्यिकीय विश्लेषण को महसूस करने के लिए वास्तविक समय में क्लाउड बैकग्राउंड प्रबंधन सर्वर को सेंसर के सभी स्थिति डेटा भेजता है।
KSULR-100 सार्वभौमिक LORA RTU श्रृंखला का उपयोग स्थापना बिंदु पर विभिन्न सेंसरों के मूल्यों को एकत्र करने के लिए किया जाता है,और अंतर्निहित वायरलेस ट्रांसमिशन मॉड्यूल के माध्यम से केंद्रीकृत प्रबंधन प्लेटफॉर्म पर वास्तविक समय डेटा अपलोड करें, जो उपयोगकर्ताओं के लिए बुद्धिमान केंद्रीकृत प्रबंधन, सरल स्थापना और सुविधाजनक रखरखाव के लिए सुविधाजनक है। पोल, दीपक पोल, दीवार के अंदर और बाहर इमारत में लचीला हो सकता है,खंभे की छतयह डॉकिंग संयंत्रों, गोदामों, कृषि ग्रीनहाउस, कंप्यूटर कक्षों, हाइड्रोलॉजी और अन्य परिदृश्यों (जैसेपानी के दबाव सेंसर, तरल स्तर सेंसर, तरल प्रवाह सेंसर, पानी विसर्जन सेंसर, तापमान सेंसर, आर्द्रता सेंसर, प्रकाश सेंसर, PM25, कोण सेंसर, हवा की गति सेंसर, आदि), एकीकृत पहुंच, एकीकृत डेटा संग्रह और लचीली विस्तार क्षमता प्राप्त करें।
| परियोजना | प्रदर्शन संकेतक | |
| वायरलेस प्रदर्शन | डाटा ट्रांसफर दर | 300 बीपीएस ∙5.4 केबीपीएस |
| परिचालन आवृत्ति | CN470~510MHz | |
| EU863~870MHz | ||
| US902~928MHz | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| अधिकतम प्रेषण शक्ति | 19dBm | |
| अधिकतम लिंक बजट | 167dB | |
| अधिकतम रिसेप्शन संवेदनशीलता | -140dBm ((SF=12) | |
| लोरा एंटेना | बाहरी सर्वदिशात्मक एंटीना | |
| संचार इंटरफेस | UART,SPI,I2C,GPIO,ADC,RS485 | |
| कार्य वातावरण | परिचालन तापमान | -40°C+85°C |
| परिचालन आर्द्रता | 10%~95% आरएच (गैर संक्षेपण) | |
| विद्युत आपूर्ति | विद्युत आपूर्ति मोड | डीसी 5 ~ 24 वी इनपुट और अंतर्निहित बैटरी (वैकल्पिक) |
| बैटरी क्षमता | 3.6 V/19000mAH | |
| शक्ति | स्लीप करंट | ≤6uA |
| प्रसारण करंट | ≤ 125mA | |
| वर्तमान प्राप्त करें | ≤16mA | |
पैरामीटर कारखाने के निर्देशों के अनुसार मांग पर सेट किया जा सकता है, और पुनर्निर्देशन LoRaWAN बेस स्टेशन प्राप्त करने के बाद इस्तेमाल किया जा सकता है
KSULR-100 सार्वभौमिक LORA RTU को यूएसबी-टीटीएल केबल (अपने द्वारा खरीदे गए) के माध्यम से पैरामीटर सेट करने के लिए जोड़ा जाता है।प्राप्ति बॉक्स के पीछे पेंच के साथ नरम प्लग को हटाने और पेंच को हटाने के बाद, खोल खोला जाता है और चित्र के अनुसार जुड़ा होता है (RXD और TXD क्रॉस कनेक्ट, यानी USB-TTL केबल का RXD अधिग्रहण बॉक्स के TXD से जुड़ा होता है, TXD अधिग्रहण बॉक्स के RXD से जुड़ा होता है,और TXD अधिग्रहण बॉक्स के RXD से जुड़ा हुआ है. वीसीसी को शॉर्ट कैप के साथ 3वी3 में शॉर्ट किया जाता है और जीएनडी को अधिग्रहण बॉक्स के जीएनडी से जोड़ा जाता है)
open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion
UART>AT+UART1CFG के बाद बॉक्स पर क्लिक करें, 9600> दर्ज करें और फिर 8n1 का चयन करें। पूरा होने का संकेत देने के लिए AT+UART1CFG के नीचे OK पर क्लिक करें
(कारखाना डिफ़ॉल्ट रूप से हर 30 मिनट में डेटा एकत्र करता है, और क्वेरी आवृत्ति में वृद्धि से बिजली की खपत बढ़ेगी).
AN201 पर क्लिक करें> RS485 पर क्लिक करें> AT+TRANS485MODE= rear inverted triangle पर क्लिक करें मतदान का चयन करें> AT+TRANS485MODE= सेट पैरामीटर पर क्लिक करें,ok> AT+SAMPLEDATATIM= के बाद बॉक्स में 1800 दर्ज करें > AT+SAMPLEDATATIM= सेट पैरामीटर पर क्लिक करें, ok> AT+REQDATA= के बाद बॉक्स में 8 दर्ज करें > 8 के बाद बॉक्स में 0103010000030437 दर्ज करें> AT+REQDATA= सेट पैरामीटर पर क्लिक करें,ok> AT+RESPONSETIM= बॉक्स में इनपुट 10000 के बाद AT+RESPONSETIM= (प्रत्येक क्वेरी के दौरान सेंसर के लिए बिजली की आपूर्ति का समय, बहुत छोटा सही डेटा प्राप्त करने में विफलता का कारण बन सकता है)> क्लिक करें AT+ responsetim = सेट पैरामीटर, ठीक है> क्लिक करें AT+REBOOT नीचे बाईं ओर दिखाई देता है। बज़र तीन बार बजने के बाद,इसका मतलब है कि नेटवर्क सफलतापूर्वक दर्ज किया गया है, और डेटा पृष्ठभूमि में देखा जा सकता है।
LoRaWAN बेस स्टेशन के पैकेट को निर्दिष्ट LoRa सर्वर पर भेजने के लिए, बेस स्टेशन के लिए सर्वर पते को कॉन्फ़िगर करना आवश्यक है.
क्रोम ब्राउज़र खोलें, लोरावन बेस स्टेशन आईपी (192.168.10.99 इस उदाहरण के लिए), फिर उपयोगकर्ता नाम और पासवर्ड दर्ज करें (उपयोगकर्ता नाम = अतिथि, पासवर्ड = इस उदाहरण के लिए rimelink), और वेब विन्यास पृष्ठ दर्ज करें जैसा कि नीचे दिखाया गया है।
फिर LoRaWAN सर्वर कॉन्फ़िगरेशन > सर्वर पता > आईपी दर्ज करें (lorawan.timeddd.com /b19>) > ठीक है पर क्लिक करें. जैसा कि नीचे चित्र में दिखाया गया है
http://lorawan.timeddd.com/unit/ULogin.aspx पर लॉग इन करें,
खाता संख्याः 19240527
पासवर्डः व्यवस्थापक @ 666666
लॉग इन करने के बाद, संबंधित डेटा देखने के लिए संबंधित आईडी डिवाइस के डेटा विकल्प पर क्लिक करें, और हर 30 मिनट में डेटा भेजने के लिए कारखाने सेट
पहचान स्थान चित्र में दिखाया गया है
प्राप्त आंकड़े इस प्रकार हैं (हेक्साडेसिमल में), दूरी इकाई 6 मीटर से नीचे 0.1 मिमी है, रेंज इकाई 6 मीटर से ऊपर मिमी है, और तापमान इकाई °C है। 90वां बाइट तरल स्तर का मूल्य है,और 11 वें बाइट तापमान मूल्य हैइस मामले में तरल स्तर का मान 08E3, इकाई मिमी और तापमान का मान 001B है। दशमलव संख्या में परिवर्तित होने पर,सेंसर 2275mm के लिए तरल स्तर और 27°C के लिए तापमान मापता है.
KSULR-100 सार्वभौमिक LORA RTU सभी 485 आउटगोइंग हैं, जिन्हें अधिग्रहण बॉक्स के अनुसार सेंसर पर लेबल से जोड़ा जा सकता है।
अनुचित स्थापना और निर्माण के कारण उपकरण क्षति से बचने के लिए, कृपया निम्नलिखित सावधानियों का पालन करेंः
उपकरण की स्थापना के लिए स्थापना उपकरण उपलब्ध नहीं हैं। कृपया वास्तविक स्थापना वातावरण के अनुसार निम्नलिखित स्थापना उपकरण तैयार करें
दीवार पर लगाए जाने वाले उपकरण
सबसे पहले, बहु-कार्यात्मक बॉक्स को दीवार स्थापना स्थिति पर फ्लैट रखें, और एक मार्कर का उपयोग स्थापना छेद को चिह्नित करने के लिए करें।दस्तक ड्रिल (ड्रिल बिट 8 मिमी है) दीवार अंकन स्थिति में छेद छिद्र करने के लिए प्रयोग किया जाता है, और रबर आस्तीन फिर से छेद में डाल दिया जाता है. हथौड़ा रबर आस्तीन को मारने के लिए प्रयोग किया जाता है, ताकि रबर आस्तीन सभी स्थापना छेद में है. अंत में, रबर आस्तीन के लिए, रबर आस्तीन के लिए एक छेद है.एक दूरी के साथ पेंच दीवार पर बहुक्रियाशील बॉक्स को ठीक करने के लिए प्रयोग किया जाता है.
पोल माउंटिंग विधि
सबसे पहले, फिक्सिंग स्क्रू का उपयोग करके बैकप्लेन को मल्टीफंक्शन बॉक्स के पीछे फिक्स करें, और दूसरी बात, मल्टीफंक्शन बॉक्स के पीछे बैकप्लेन के छेद से गुजरने के लिए हुप का उपयोग करें;एक बार फिर खंभे के चारों ओर अंगूठी लपेटो, अंत में एक छोटे से स्क्रूड्राइवर का उपयोग करके हुप को कसकर लॉक करें और स्थापना पूरी हो गई है।
डेटा संचार प्रारूप का वर्णन
| फ़ोर्ट | ऊपर/नीचे | पेलोड | विवरण/टिप्पणियाँ | ||
| सेंसर प्रकार | फ्रेम प्रकार | डाटा प्रारूप | |||
| 43 | ऊपर | 0x04 | 0x01 | एडीसी |
3 बाइट्सः पहली बाइट बैटरी वोल्टेज, उच्चतम बिट सामान्य वोल्टेज के लिए 0 है, कम वोल्टेज के लिए 1, वोल्टेज मूल्य के लिए निचले 7 बिट्स, वास्तविक मूल्य 10 से विभाजित किया जाना चाहिए, जैसे कि 0x21 3.3V के लिए,सामान्य वोल्टेज, 0x9F 3.1V, निम्न वोल्टेज के लिए; एडीसी डेटा के 2-3 बाइट्स 2 बाइट्स लेते हैं, और रिपोर्ट किए गए मूल्य को 1000 से विभाजित किया जाना चाहिए, जैसे कि 3.3V के लिए 0xce4 |
| 43 | ऊपर | 0x04 | 0x02 | आईआईसी |
एन+1 बाइट्सः पहली बाइट बैटरी वोल्टेज, उच्चतम बिट सामान्य वोल्टेज के लिए 0 है, कम वोल्टेज के लिए 1, वोल्टेज मूल्य के लिए निचले 7 बिट्स, वास्तविक मूल्य 10 से विभाजित किया जाना चाहिए, जैसे कि 0x21 3.3V के लिए,सामान्य वोल्टेज, 0x9F 3.1V, निम्न वोल्टेज के लिए; 2-एन+1 बाइट IIC डेटा एन बाइट्स कॉन्फ़िगर किए गए रीड रजिस्टरों की संख्या के बराबर हैं |
| 43 | ऊपर | 0x04 | 0x03 | RS485 |
एन+1 बाइट्स पहली बाइट बैटरी वोल्टेज, उच्चतम बिट सामान्य वोल्टेज के लिए 0 है, कम वोल्टेज के लिए 1, वोल्टेज मूल्य के लिए निचले 7 बिट्स, वास्तविक मूल्य 10 से विभाजित किया जाना चाहिए, जैसे कि 0x21 3.3V के लिए,सामान्य वोल्टेज, 0x9F 3.1V, निम्न वोल्टेज के लिए; 2-एन + 1 बाइट RS485 डेटा सेंसर द्वारा डिवाइस को भेजे गए डेटा के अनुरूप है |
| 43 | ऊपर | 0x04 | 0x04 | तापक्रम |
3 बाइट्सः पहली बाइट बैटरी वोल्टेज, उच्चतम बिट सामान्य वोल्टेज के लिए 0 है, कम वोल्टेज के लिए 1, वोल्टेज मूल्य के लिए निचले 7 बिट्स, वास्तविक मूल्य 10 से विभाजित किया जाना चाहिए, जैसे कि 0x21 3.3V के लिए,सामान्य वोल्टेज, 0x9F 3.1V, निम्न वोल्टेज के लिए; 2-3 बाइट्स तापमान डेटा दो बाइट्स में से सबसे बड़ा बिट, 0: सामान्य, 1: अलार्म; सबसे कम 15-बिट हस्ताक्षरित पूर्णांक, सबसे बड़ा बाइट पहले, वास्तविक मान को 100 से विभाजित किया जाना चाहिए, (उदाहरण के लिए 97E6 अलार्म दर्शाता है,तापमान 61 है.18 °C, या 6FED कोई अलार्म नहीं दर्शाता है। तापमान -41.15 °C है) |
1, उत्पाद को -40°C~+80°C पर संग्रहीत किया जाना चाहिए, सापेक्ष आर्द्रता 90% से अधिक नहीं है, वेंटिलेटेड, सूखा, कोई संक्षारक गैस गोदाम नहीं।
उत्पाद को प्रमाण पत्र और निर्देश पुस्तिका के साथ एक पैकेज में पैक किया जाता है। परिवहन के दौरान मजबूत टक्कर सख्ती से निषिद्ध है
निर्देशों के सख्ती से अनुपालन में उपयोगकर्ताओं, सही वायरिंग, स्थापना, मामले के रखरखाव, इस उत्पाद 1 वर्ष के लिए निः शुल्क वारंटी।
निम्नलिखित परिस्थितियाँ गारंटी के अंतर्गत नहीं आतीं:
