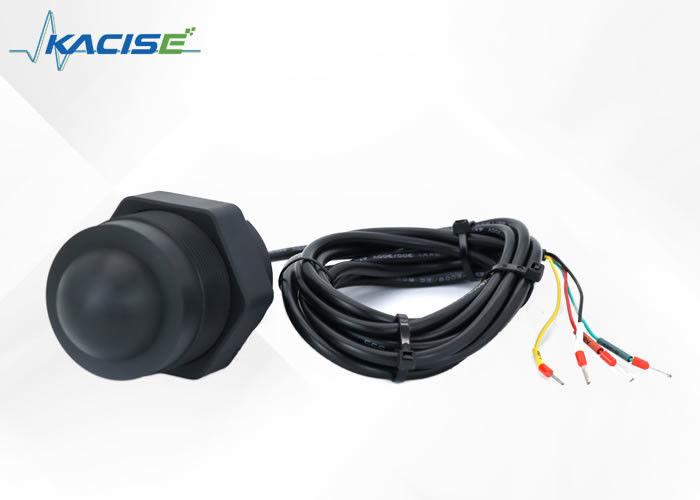

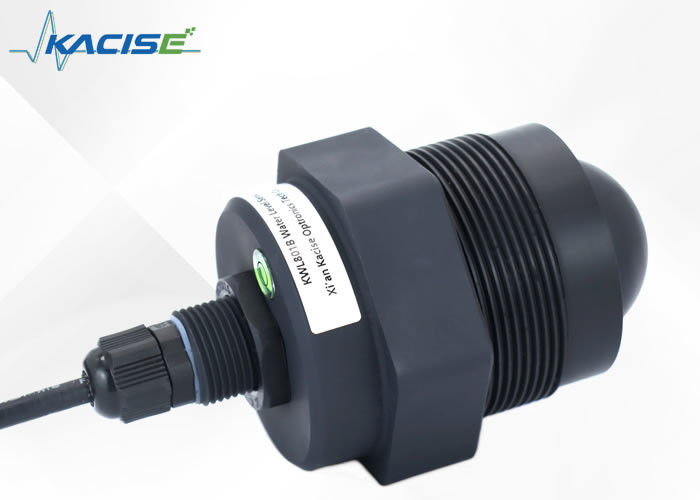

आरएस485 संचार के साथ रडार स्तर ट्रांसमीटर 0.1-15/20 मीटर माप सीमा के लिए IP68 जल प्रतिरोध

KWL801B-RS485 रडार स्तर सेंसर राष्ट्रीय मानक DB50/T 826-2017 में उल्लिखित स्तर मीटर के मानक विनिर्देशों के अनुरूप है।इसका मुख्य घटक पूरी तरह से सील IP68 जलरोधक के साथ बनाया गया है.

उत्पाद की अधिकतम माप सीमा 40 मीटर तक फैली हुई है, जिसमें न्यूनतम अंधा धब्बा 6 सेमी से कम है।

इसकी उच्च आवृत्ति और व्यापक बैंडविड्थ के कारण, यह बेहतर सटीकता प्राप्त करता है। इसके अतिरिक्त, उत्पाद में स्थापना के लिए एक निश्चित ब्रैकेट शामिल है।

रडार स्तर सेंसर समय क्षेत्र प्रतिबिंब (टीडीआर) के सिद्धांत पर आधारित है। विद्युत चुम्बकीय धड़कन प्रकाश की गति के साथ केबल या जांच के साथ फैलती है।जब यह मापा हुआ माध्यम की सतह से मिलता है, रडार लेवलमीटर की धड़कन का एक हिस्सा उसी पथ पर धड़कन प्रेषक को इको रिटर्न बनाने के लिए परिलक्षित होता है,और प्रेषक और मापी गई सामग्री की सतह के बीच की दूरी धड़कन के प्रसार समय के प्रत्यक्ष आनुपातिक है, इसलिए स्तर की ऊंचाई की गणना की जाती है।

• स्वयं विकसित सीएमओएस मिलीमीटर तरंग आरएफ चिप पर आधारित
• अधिक कॉम्पैक्ट आरएफ आर्किटेक्चर
• उच्च संकेत-शोर अनुपात
• छोटा मृत क्षेत्र
• 5GHz कार्य बैंडविड्थ
• उच्च माप संकल्प और माप सटीकता
• स्थापना वातावरण में हस्तक्षेप से कम प्रभाव
• स्थापित करने के लिए अधिक सुविधाजनक और
• एकीकृत फ्लैट एंटीना का आधुनिक डिजाइन

1. सेंसर को पैकेजिंग बॉक्स से बाहर निकालें, निर्देश पुस्तिका के अनुसार पैकिंग सूची को ध्यान से जांचें, और जांचें कि उपकरण सामान पूरा है या नहीं।
2. उत्पाद के निर्देश पुस्तिका और उत्पाद प्रमाणपत्र को ध्यान से पढ़ें।
3. जांचें कि क्या उपकरण की उपस्थिति में कोई क्षति है, विशेष रूप से मुख्य इकाई बरकरार है या नहीं और मुख्य इकाई को ठीक से रखने के लिए ध्यान रखें ताकि इसे गिराया न जाए.

कृपया सेंसर स्थापित करने से पहले निम्नानुसार जाँच करें:

1. क्या स्थापना स्थल पर माध्यम के ऊपर पेड़ या अन्य मलबे हैं।
2. क्या माउंटिंग ब्रैकेट क्षैतिज रूप से स्थापित है।
3. जब माउंटिंग ब्रैकेट क्षैतिज रूप से स्थापित नहीं किया जा सकता है, तो आपको सेंसर की सतह पर ग्रेडिएंटर के अनुसार ब्रैकेट को समायोजित करने की आवश्यकता है ताकि यह सुनिश्चित हो सके कि सेंसर क्षैतिज स्थिति में है।

1. सुनिश्चित करें कि सेंसर मध्यम सतह पर लंबवत हो।
2. प्रसारण किरण से हस्तक्षेप वस्तुओं को विकिरण करने और झूठे गूंज उत्पन्न करने से बचें।

विशिष्ट कार्य परिस्थितियों के लिए निम्नलिखित देखें:

सुनिश्चित करें कि रडार स्तर मीटर मध्यम सतह पर लंबवत स्थापित किया गया है।

झुकाव से प्राप्त संकेत का आयाम कमजोर हो जाएगा और सामान्य सीमा प्रभावित होगी।

ध्यान दें:

स्थापना के समय झटके से बचने के लिए सेंसर को स्थिर रखने का प्रयास करें, और आसपास के वातावरण को जितना संभव हो उतना खुला रखें।

1. सेंसर और माध्यम सतह के बीच की दूरी 30 सेमी से अधिक होनी चाहिए ताकि यह सुनिश्चित किया जा सके कि सेंसर (एंटेना) का सामने का भाग माप माध्यम के लंबवत हो।
2. सेंसर और टैंक के किनारे, पूल के किनारे, नदी बांध के किनारे और पूल के किनारे के बीच की दूरी 0.5 मीटर से अधिक है;
3. मॉड्यूल स्थापित करने के लिए छोटे उतार-चढ़ाव के साथ पानी की सतह की स्थिति का चयन करें (पानी इंजेक्शन पोर्ट, आउटलेट और बड़े उतार-चढ़ाव के साथ अन्य पानी की सतह में स्थापित नहीं करने का प्रयास करें,पानी की सतह में उतार-चढ़ाव जितना अधिक होगा, माप की सटीकता जितनी खराब होगी)
