परिशुद्धता 4~20mA आउटपुट फ्लूइड लेवल मीटर HART संचार और IP67 सुरक्षा के साथ

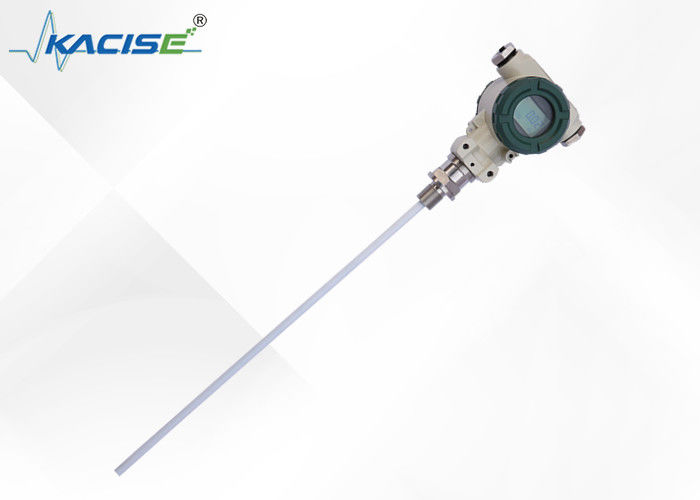

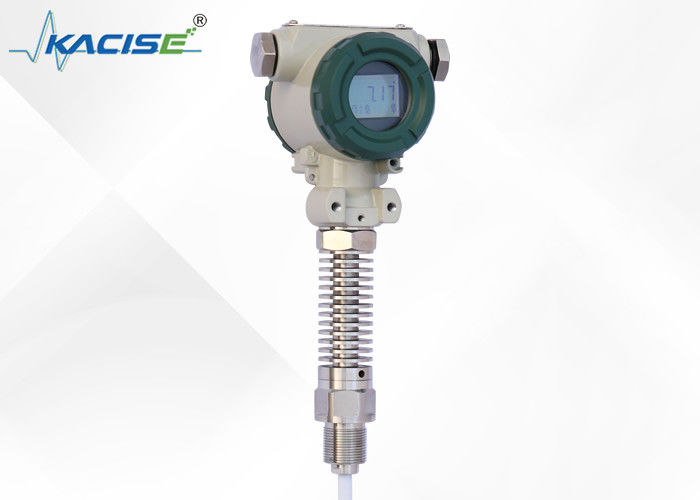

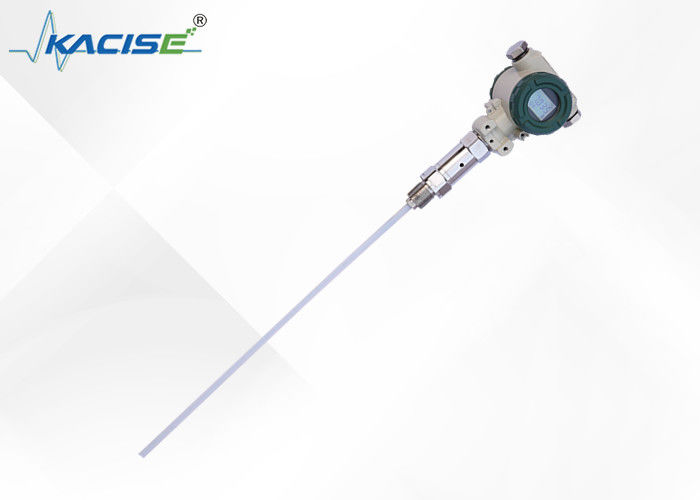

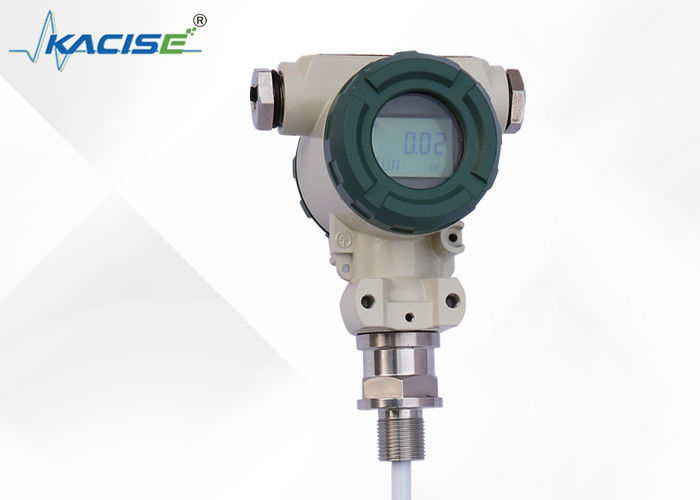

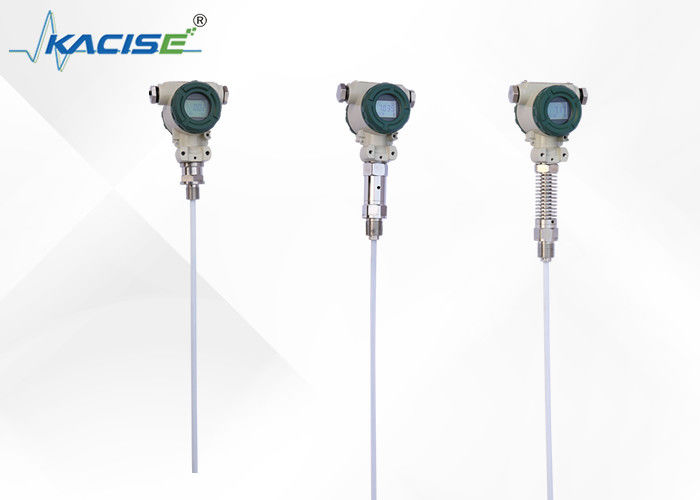

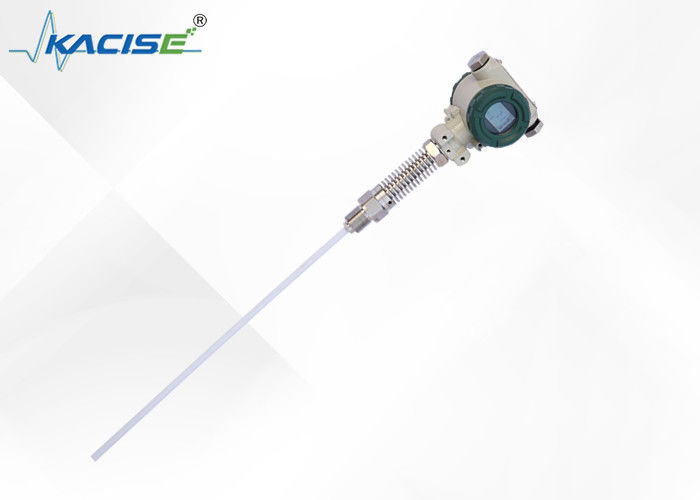

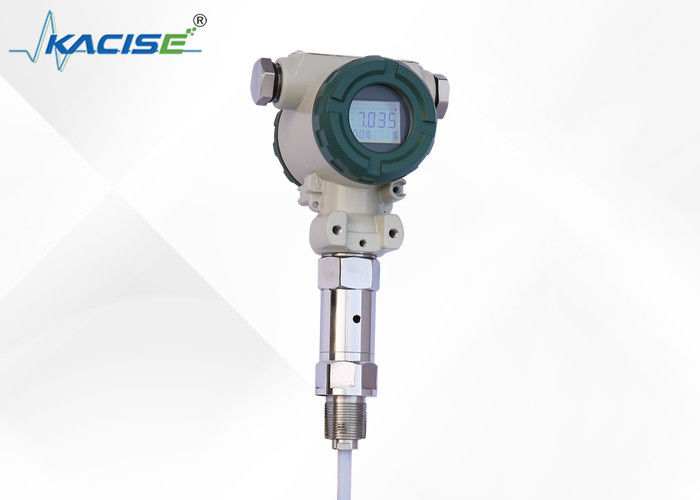

KCF600 श्रृंखला कैपेसिटिव लेवल ट्रांसमीटर को उच्च तापमान और दबाव, उच्च संक्षारण, और संभावित क्रिस्टलीकरण या रुकावटों जैसी कठोर परिस्थितियों में लगातार तरल का पता लगाने के लिए डिज़ाइन किया गया है। यह पानी, एसिड और क्षार समाधान को मापने के साथ-साथ बॉयलर में पानी के स्तर की निगरानी के लिए आदर्श है। मशीन में कोई चल या लचीला भाग नहीं है और इसमें प्रभाव प्रतिरोध, आसान स्थापना, उच्च विश्वसनीयता, उच्च परिशुद्धता और उचित लागत जैसी विशेषताएं हैं।

कई अनुप्रयोगों में, यह ट्रांसमीटर पारंपरिक फ्लोट प्रकार, इनपुट प्रकार और अंतर दबाव प्रकार स्तर ट्रांसमीटरों को प्रतिस्थापित कर सकता है। यह उन्नत आरएफ कैपेसिटिव सेंसिंग सर्किटरी द्वारा संभव बनाया गया है, जो तापमान और रैखिकता के लिए सटीक रूप से मुआवजा देता है। फिर आउटपुट को आमतौर पर 4-20 एमए के बीच एक मानक विद्युत सिग्नल में बदल दिया जाता है। ट्रांसमीटर सिस्टम कॉन्फ़िगरेशन के लिए HART, CANBUS और 485 संचार प्रोटोकॉल के विकल्प भी प्रदान करता है।

KCF600 श्रृंखला में आसान रखरखाव और विभिन्न स्थितियों में अनुकूलन के लिए एक उपयोगी स्व-अंशांकन सुविधा भी है। दो कुंजियों की सहायता से, उपयोगकर्ता सटीक रीडिंग सुनिश्चित करने के लिए "शून्य" और "रेंज" स्वचालित अंशांकन कर सकते हैं।

• कठोर परिस्थितियों में तरल का निरंतर पता लगाने के लिए डिज़ाइन किया गया
• कोई चल या लचीला भाग नहीं
• प्रभाव-प्रतिरोधी और स्थापित करने में आसान
• अत्यधिक विश्वसनीय और सटीक
• प्रतिस्पर्धी कीमत
• उन्नत आरएफ कैपेसिटिव सेंसिंग सर्किट
• तापमान और रैखिकता के लिए सटीक मुआवजा दिया गया
• आउटपुट मानक विद्युत सिग्नल में परिवर्तित (4-20mA)
• एकाधिक संचार प्रोटोकॉल विकल्प (हार्ट, कैनबस, 485)
• आसान रखरखाव और अनुकूलन के लिए स्व-अंशांकन सुविधा

सरल संरचनाएं, उच्च विश्वसनीयता, न्यूनतम रखरखाव:

डिवाइस को सरल संरचनाओं के साथ डिज़ाइन किया गया है, बिना किसी चल या लोचदार घटकों के। यह सामान्य परिस्थितियों में भी उच्च विश्वसनीयता और न्यूनतम रखरखाव आवश्यकताओं को सुनिश्चित करता है। नियमित मध्यम और छोटी मरम्मत आवश्यक नहीं है, जिससे यह एक कुशल और लागत प्रभावी निवेश बन जाता है।

एकाधिक सिग्नल आउटपुट विकल्प:

यह डिवाइस विभिन्न प्रकार के सिग्नल आउटपुट विकल्पों से सुसज्जित है, जो विभिन्न सिस्टम कॉन्फ़िगरेशन में आसान एकीकरण की सुविधा प्रदान करता है। यह प्रत्येक उपयोगकर्ता की विशिष्ट आवश्यकताओं को पूरा करते हुए लचीलेपन और अनुकूलन की अनुमति देता है।

सटीक माप, विभिन्न कारकों से अप्रभावित:

यह उपकरण उच्च तापमान और उच्च दबाव वाले कंटेनरों में उपयोग के लिए सुविधाजनक है। यह मापे गए तरल के तापमान और विशिष्ट गुरुत्व, साथ ही कंटेनर के आकार या दबाव के प्रभाव से प्रभावित नहीं होता है। मापा गया डेटा सटीक और विश्वसनीय है।

संक्षारण प्रतिरोधी डिजाइन:

यह उपकरण अम्ल, क्षार और अन्य संक्षारक तरल पदार्थों के मापन के लिए विशेष रूप से उपयुक्त है। इसे जंग का विरोध करने और चुनौतीपूर्ण वातावरण में भी स्थायित्व सुनिश्चित करने के लिए डिज़ाइन किया गया है।

ओवरकरंट, ओवरवोल्टेज और पावर पोलरिटी सुरक्षा:

यह डिवाइस ओवरकरंट, ओवरवॉल्टेज और पावर पोलरिटी के खिलाफ पूर्ण सुरक्षा के साथ आता है। यह उपयोगकर्ता के लिए सुरक्षा और मानसिक शांति सुनिश्चित करता है।

• डिटेक्शन रेंज: 0.01~30 मीटर
• सटीकता: स्तर 0.2, स्तर 0.5
• दबाव सीमा: -0.1MPa~32MPa
• जांच तापमान: -50~250 ℃
• परिवेश का तापमान: -20~60 ℃
• भंडारण तापमान: -55℃～+125℃
• आउटपुट सिग्नल: 4 ~ 20mA, 4 ~ 20mA HART संचार/485/CAN बस संचार के साथ
• आपूर्ति वोल्टेज: 12～28VDC (सुरक्षा अवरोध द्वारा संचालित होना चाहिए)
• निर्धारण: स्क्रू माउंटिंग M20×1.5,M27×2,
• फ्लैंज माउंटिंग DN25,DN40,DN50. विशेष विशिष्टताओं को अनुकूलित किया जा सकता है
• गीली सामग्री: 316 स्टेनलेस स्टील, 1Gr18Ni19Tior या PTFE
• दीर्घकालिक स्थिरता: ≤0.2%एफएस/वर्ष,
• तापमान बहाव:≤0.02%FS/℃ (0～70℃ की सीमा)
• विस्फोट का स्तर: आंतरिक रूप से सुरक्षित ExiraⅡC T6, फ्लेमप्रूफ एक्सटेंशन II C T5
• सुरक्षा:आईपी67
• आंतरिक रूप से सुरक्षित पैरामीटर: Ui: 28VDC, II: 93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

केबल और रॉड लेवल ट्रांसमीटर में विभिन्न साइट स्थितियों के अनुकूल विभिन्न प्रकार के निश्चित तरीके होते हैं। जब साइट एम20 × 1.5 फीमेल थ्रेड या फ्लैंज जैसी प्रक्रिया सुविधाएं प्रदान नहीं कर पाती है, तो आप इंस्टॉलेशन के तीन तरीके (दीवार पर लगे, क्षैतिज पाइप रैक और ऊर्ध्वाधर ट्यूब रैक) चुन सकते हैं, जो आपको ऑन-साइट इंस्टॉलेशन में उपयोगी बनाते हैं। (चित्रों के साथ)

बड़ी गतिशीलता के मीडिया को मापते समय, उपयोगकर्ता सेंसर के हिंसक स्विंग को रोकने के लिए वजन अनुलग्नक का चयन कर सकता है, जो सेंसर की स्थिरता की भूमिका निभा सकता है। वजन डालते समय भारी वस्तुओं को कंटेनर के निचले भाग में डाल देना चाहिए, ताकि सेंसर का तार न टूटे।

जब साइट की स्थिति खराब होती है, तो उपयोगकर्ता को विदेशी निकाय क्षति से बचने या माप सटीकता को प्रभावित करने के लिए सेंसर की सुरक्षा के लिए सेंसर शील्ड का उपयोग करना चाहिए।

यदि कंटेनर धातु के नहीं हैं, तो हमें KCF600 रॉड लेवल ट्रांसमीटर का उपयोग करते समय ट्रांसमीटर बाड़े को कंटेनर के नीचे तक तार पहुंच के साथ रखना होगा; अन्यथा माप सटीक नहीं है.

इस उत्पाद को कारखाने में अंशांकित किया गया है; उसे फ़ील्ड समायोजन की आवश्यकता निम्नलिखित तरीकों से हो सकती है:

साइट-शून्य----- जब तरल स्तर सबसे निचले स्थान पर स्थित होता है, तो उसी समय जारी होने के बाद 8 सेकंड के लिए "Z" कुंजी और "S" कुंजी दबाए रखें, और फिर "Z" कुंजी क्लिक करें, आउटपुट करंट स्वचालित रूप से 4mA पर समायोजित हो जाता है।

साइट - भरी हुई ------ जब तरल स्तर उच्चतम स्थान पर होता है, तो उसी समय जारी होने के बाद 8 सेकंड के लिए "Z" कुंजी और "S" कुंजी दबाए रखें, और फिर "S" कुंजी क्लिक करें, आउटपुट करंट स्वचालित रूप से 20mA पर समायोजित हो जाता है।

जब तरल स्तर अगली सीमा में हो, तो "Z" पोटेंशियोमीटर को धीरे-धीरे घुमाने वाले स्क्रूड्राइवर का उपयोग करें, एमीटर की रीडिंग को 4mA के करीब देखें।

जब तरल स्तर ऊपरी सीमा में हो, तो "S" पोटेंशियोमीटर को धीरे-धीरे घुमाने वाले स्क्रूड्राइवर का उपयोग करें और एमीटर रीडिंग को 20mA के करीब देखें।

और इसे 2-3 गुना अधिक तक संचालित करें, जब तक कि शून्य और स्पैन सटीक 4mA और 20mA न हो जाएं। समायोजन के बाद, ट्रांसमीटर के कवर को कस लें।

1. उत्पादों की आपूर्ति उत्पाद प्रमाणन और मैनुअल के साथ होती है, जिसमें उत्पाद संख्या, तकनीकी पैरामीटर, वायरिंग आरेख और निर्माण की तारीख होती है, गलती से बचने के लिए कृपया जांच लें।
2. इंस्टॉलेशन उत्पाद कनेक्शन और थ्रेड प्रकारों पर आधारित होना चाहिए, जांचें कि साइट इंटरफ़ेस उत्पाद इंटरफ़ेस के अनुरूप है या नहीं। थ्रेडेड कनेक्शन को धीरे-धीरे कसें, सीलिंग पर ध्यान दें, टॉर्क को सीधे ट्रांसमीटर हाउसिंग में नहीं जोड़ा जा सकता है और इसे केवल छह-पार्टी ट्रांसमीटर इंटरफ़ेस में जोड़ा जा सकता है।
3. वायरिंग पूरी तरह से कंपनी के निर्देशों के अनुसार होनी चाहिए।
4. यह उत्पाद एक सटीक ऊर्जा रूपांतरण उपकरण है, जो जुदा होने, टकराने, गिरने और खेलने के लिए कठोर अस्वीकृति को रोकता है।
5. ट्रांसमीटर बिजली चालू होने के तुरंत बाद काम करता है, लेकिन 30 मिनट तक गर्म होने के बाद आउटपुट स्थिर हो सकता है।
6. असामान्य उपयोग, बिजली बंद कर देता है, जाँच करता है, या सीधे हमारे तकनीकी विभाग से संपर्क करता है।7. परिवहन, भंडारण मूल पैकेजिंग को बहाल करने के लिए होना चाहिए और ठंडे, सूखे, हवादार गोदाम में संग्रहित किया जाना चाहिए।
7. स्थापना प्रक्रिया में सेंसर तार की त्वचा को टूटने से बचाने पर ध्यान देना चाहिए।
8. सेंसर तार स्थापित करते समय, पूल की दीवार से दूरी कम से कम 10 सेमी ऊपर होनी चाहिए, अन्यथा माप सटीक नहीं होगा।
9. संपूर्ण पीटीएफई संरचना की ग्राउंडिंग लाइन और रॉड स्तर को मापा मीडिया के साथ संचालित किया जाना चाहिए; अन्यथा माप सटीक नहीं होगा.
10. स्थापना स्थल पर बिजली से सुरक्षा के प्रभावी उपाय करने चाहिए।
11. इस श्रृंखला में किसी भी ट्रांसमीटर के बाड़े को ग्राउंड किया जाना चाहिए; ग्राउंडिंग प्रतिरोध 4Ω से कम होना चाहिए।
12. सुरक्षा अवरोध को विस्फोट रोधी प्रमाणीकरण बनाया जाना चाहिए; इसकी स्थापना आवश्यकताओं को निर्देशों की आवश्यकताओं का पालन करना चाहिए।
13. जब ट्रांसमीटर का उपयोग बैरियर-संचालित पावर ट्रांसफार्मर के लिए "0" क्षेत्र में किया जाता है, तो उसे GB3836.4-2000 NO की आवश्यकताओं को पूरा करना होगा। 8.1.

कासिसे द्रव स्तर मीटर एक बहुमुखी उत्पाद है जिसका उपयोग कई अलग-अलग परिदृश्यों में किया जा सकता है। इसका उपयोग आमतौर पर ऑटोमोटिव उद्योग में वाहनों में ईंधन स्तर को मापने के लिए किया जाता है। इसका उपयोग बेड़े के वाहनों में ईंधन स्तर की निगरानी के लिए जीपीएस ट्रैकिंग समाधानों में भी किया जा सकता है, जो ईंधन दक्षता में सुधार और लागत कम करने में मदद कर सकता है।

इस उत्पाद का एक अन्य अनुप्रयोग तेल और गैस उद्योग में है। भंडारण टैंकों में तेल के स्तर का पता लगाने के लिए कासिसे द्रव स्तर मीटर का उपयोग कैपेसिटिव तेल स्तर सेंसर के रूप में किया जा सकता है। इससे टैंकों के अधिक भरने या कम भरने को रोकने में मदद मिल सकती है, जिससे महंगा रिसाव या शटडाउन हो सकता है।

इसके अलावा, इस उत्पाद का उपयोग औद्योगिक स्वचालन और नियंत्रण प्रणालियों में किया जा सकता है। यह टैंकों या कंटेनरों में तरल पदार्थ के स्तर की निगरानी के लिए आदर्श है, और इसका उपयोग रासायनिक, फार्मास्युटिकल और खाद्य और पेय पदार्थ जैसे विभिन्न उद्योगों में किया जा सकता है।

कासिसे द्रव स्तर मीटर की न्यूनतम ऑर्डर मात्रा 2 है और इसे डिब्बों में पैक किया गया है। डिलीवरी का समय 5 कार्य दिवस है और भुगतान शर्तों के लिए 100% अग्रिम भुगतान की आवश्यकता होती है। आउटपुट सिग्नल 4 ~ 20mA, 4 ~ 20mA हार्ट कम्युनिकेशन/485/CAN बस कम्युनिकेशन के साथ है।

संक्षेप में, कासिसे द्रव स्तर मीटर एक उच्च गुणवत्ता वाला उत्पाद है जो सटीक और विश्वसनीय प्रदर्शन प्रदान करता है। इसकी बहुमुखी प्रतिभा इसे कई अलग-अलग उद्योगों और अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाती है, जिसमें जीपीएस ट्रैकिंग समाधानों में उपयोग किए जाने वाले कैपेसिटेंस ईंधन स्तर सेंसर और कैपेसिटिव ऑयल लेवल सेंसर के रूप में उपयोग किया जाता है।

हमारा द्रव स्तर मीटर उत्पाद इष्टतम प्रदर्शन और ग्राहक संतुष्टि सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाओं के साथ आता है। हमारे विशेषज्ञों की टीम उत्पाद की स्थापना, सेटअप, अंशांकन, परेशानी और रखरखाव में सहायता के लिए हमेशा तैयार रहती है। हम उपयोगकर्ताओं को उत्पाद को आसानी से संचालित करने में मदद करने के लिए प्रशिक्षण और दस्तावेज़ीकरण भी प्रदान करते हैं। इसके अतिरिक्त, हम किसी भी दोषपूर्ण या क्षतिग्रस्त घटकों के लिए मरम्मत और प्रतिस्थापन सेवाएं प्रदान करते हैं। हमारा लक्ष्य ग्राहकों को विश्वसनीय और सटीक द्रव स्तर माप समाधान प्रदान करना है जो उनकी विशिष्ट आवश्यकताओं को पूरा करते हैं।
