परिशुद्धता 4~20mA आउटपुट फ्लूइड लेवल मीटर HART संचार और IP67 सुरक्षा के साथ

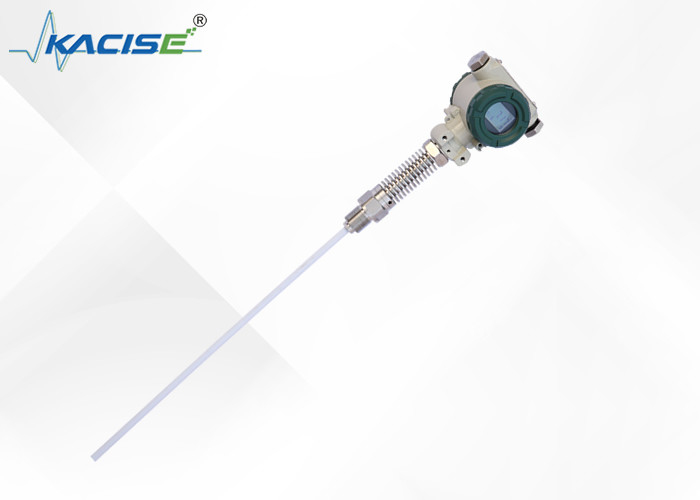

KCF600 श्रृंखला के संधारित्र स्तर ट्रांसमीटर को कठोर परिस्थितियों में तरल पदार्थ का लगातार पता लगाने के लिए डिज़ाइन किया गया है, जैसे उच्च तापमान और दबाव, उच्च संक्षारण,और संभावित क्रिस्टलीकरण या अवरोधयह पानी, एसिड और क्षार के घोल को मापने के साथ ही बॉयलर में पानी के स्तर की निगरानी के लिए आदर्श है।मशीन में कोई चल या लचीला भाग नहीं है और इसमें प्रभाव प्रतिरोध जैसी विशेषताएं हैं, आसान स्थापना, उच्च विश्वसनीयता, उच्च परिशुद्धता, और उचित लागत।

कई अनुप्रयोगों में, यह ट्रांसमीटर पारंपरिक फ्लोट प्रकार, इनपुट प्रकार, और अंतर दबाव प्रकार के स्तर ट्रांसमीटर की जगह ले सकता है।यह उन्नत आरएफ संधारित्र संवेदन सर्किट द्वारा संभव है, जो तापमान और रैखिकता के लिए सटीक रूप से मुआवजा दिया जाता है। फिर आउटपुट को एक मानक विद्युत संकेत में बदल दिया जाता है जो आमतौर पर 4-20 एमए के बीच होता है।ट्रांसमीटर भी HART के लिए विकल्प प्रदान करता है, CANBUS, और सिस्टम विन्यास के लिए 485 संचार प्रोटोकॉल।

KCF600 श्रृंखला में आसान रखरखाव और विभिन्न स्थितियों के अनुकूलन के लिए एक उपयोगी स्व-कैलिब्रेशन सुविधा भी है।उपयोगकर्ताओं को सटीक रीडिंग सुनिश्चित करने के लिए "शून्य" और "रेंज" स्वचालित कैलिब्रेशन कर सकते हैं.

• कठोर परिस्थितियों में तरल का निरंतर पता लगाने के लिए डिज़ाइन किया गया
• कोई चलती या लचीला भाग नहीं
• प्रभाव प्रतिरोधी और स्थापित करने में आसान
• अत्यधिक विश्वसनीय और सटीक
• प्रतिस्पर्धी मूल्य
• उन्नत आरएफ कैपेसिटिव सेंसिंग सर्किट
• तापमान और रैखिकता के लिए ठीक से मुआवजा
• मानक विद्युत संकेत में परिवर्तित आउटपुट (4-20mA)
• कई संचार प्रोटोकॉल विकल्प (हार्ट, CANBUS, 485)
• आसान रखरखाव और अनुकूलन के लिए स्व-कैलिब्रेशन सुविधा

सरल संरचनाएं, उच्च विश्वसनीयता, न्यूनतम रखरखाव:

उपकरण को सरल संरचनाओं के साथ बनाया गया है, जिसमें कोई भी चल या लोचदार घटक नहीं है। यह उच्च विश्वसनीयता और न्यूनतम रखरखाव आवश्यकताओं को सुनिश्चित करता है, यहां तक कि सामान्य परिस्थितियों में भी।नियमित मध्यम और छोटी मरम्मत की आवश्यकता नहीं हैयह एक कुशल और लागत प्रभावी निवेश है।

कई सिग्नल आउटपुट विकल्पः

यह उपकरण विभिन्न प्रकार के सिग्नल आउटपुट विकल्पों से लैस है, जो विभिन्न सिस्टम कॉन्फ़िगरेशन में आसान एकीकरण की सुविधा प्रदान करता है।प्रत्येक उपयोगकर्ता की विशिष्ट आवश्यकताओं को पूरा करना.

सटीक माप, विभिन्न कारकों से प्रभावित नहींः

उपकरण उच्च तापमान और उच्च दबाव वाले कंटेनरों में उपयोग के लिए सुविधाजनक है। यह मापा द्रव के तापमान और विशिष्ट गुरुत्वाकर्षण से प्रभावित नहीं होता है,साथ ही कंटेनर का आकार या दबाव का प्रभावमापा गया डेटा सटीक और विश्वसनीय है।

संक्षारण प्रतिरोधी डिजाइनः

यह उपकरण विशेष रूप से एसिड, क्षार और अन्य संक्षारक तरल पदार्थों के माप के लिए उपयुक्त है। इसे संक्षारण प्रतिरोध के लिए डिज़ाइन किया गया है, जो चुनौतीपूर्ण वातावरण में भी स्थायित्व सुनिश्चित करता है।

ओवर करंट, ओवर वोल्टेज और पावर पोलरिटी सुरक्षाः

यह उपकरण ओवर करंट, ओवर वोल्टेज और पावर पोलरिटी के खिलाफ पूर्ण सुरक्षा के साथ आता है। यह उपयोगकर्ता के लिए सुरक्षा और मन की शांति सुनिश्चित करता है।

• पता लगाने की सीमाः 0.01~30 मीटर
• सटीकताः स्तर 0.2, स्तर 0.5
• दबाव सीमाः -0.1MPa~32MPa
• जांच का तापमानः -50 ~ 250 °C
• परिवेश का तापमानः -20~60 °C
• भंडारण तापमानः -55°C+125°C
• आउटपुट सिग्नलः 4 ¢ 20mA,4 ~ 20mA HART संचार/485/CAN बस संचार के साथ
• आपूर्ति वोल्टेजः 12 ¢ 28 वीडीसी (सुरक्षा बाधा से संचालित किया जाना चाहिए)
• फिक्सेशनः स्क्रू माउंटिंग M20*1.5M27*2,
• फ्लैंज माउंटिंग DN25,DN40,DN50.विशेष विनिर्देश अनुकूलित किया जा सकता है
• गीला सामग्रीः 316 स्टेनलेस स्टील,1Gr18Ni19Tior या PTFE
• दीर्घकालिक स्थिरताः ≤0.2% एफएस/वर्ष,
• तापमान विचलनः≤0.02% एफएस/°C (श्रेणी 0~70°C)
• विस्फोट स्तरः आंतरिक रूप से सुरक्षित ExiraIIC T6, लौरोधी Ext II C T5
• सुरक्षाःIP67
• आंतरिक रूप से सुरक्षित पैरामीटरःUi:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

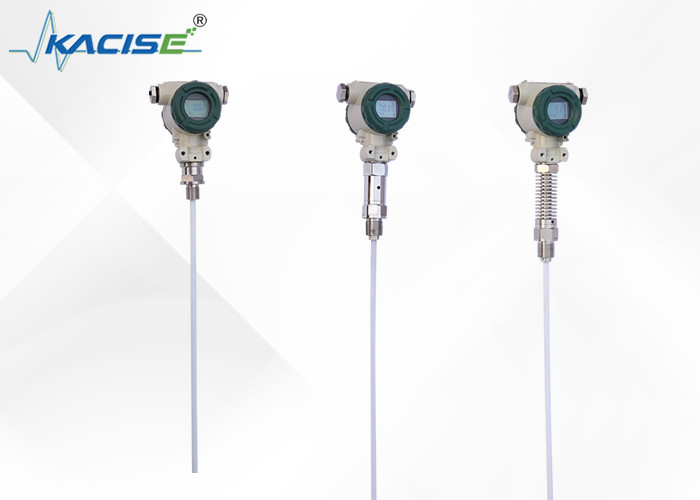

केबल और रॉड स्तर ट्रांसमीटर विभिन्न साइट स्थितियों के अनुकूल करने के लिए विभिन्न निश्चित तरीके हैं। जब साइट M20 * 1 जैसी प्रक्रिया सुविधाएं प्रदान नहीं कर सकती है।5 मादा धागा या फ्लैंज, आप स्थापना के तीन तरीकों का चयन कर सकते हैं (दीवार-माउंटेड, क्षैतिज पाइप रैक और ऊर्ध्वाधर पाइप रैक, जो आपको साइट पर स्थापना में आसान बनाते हैं।

अधिक गतिशीलता के माध्यमों को मापते समय, उपयोगकर्ता वजन संलग्नक चुन सकता है ताकि सेंसर को हिंसक स्विंग से रोका जा सके, जो सेंसर की स्थिरता की भूमिका निभा सकता है।वजन जोड़ते समय भारी वस्तुओं को कंटेनर के नीचे रखा जाना चाहिए, ताकि सेंसर के तार टूट न जाएं।

जब साइट की स्थिति खराब होती है, तो उपयोगकर्ता को विदेशी शरीर क्षति से बचने या माप सटीकता को प्रभावित करने के लिए सेंसर की सुरक्षा के लिए सेंसर शील्ड का उपयोग करना चाहिए।

यदि कंटेनर धातु नहीं हैं, तो हमें KCF600 रॉड लेवल ट्रांसमीटर का उपयोग करते समय कंटेनर के नीचे तारों के साथ ट्रांसमीटर कैबिनेट लगाने की आवश्यकता है;अन्यथा माप सटीक नहीं है.

इस उत्पाद को कारखाने में कैलिब्रेट किया गया है; क्षेत्र समायोजन के लिए निम्नलिखित विधियों का उपयोग किया जा सकता हैः

साइट-शून्य----- जब तरल स्तर सबसे कम स्थान पर स्थित है, एक ही समय रिलीज के बाद 8 सेकंड के लिए "Z" कुंजी और "S" कुंजी दबाए रखकर, और फिर "Z" कुंजी क्लिक करें,आउटपुट करंट स्वचालित रूप से 4mA पर समायोजित किया जाता है.

साइट-भरा हुआ ------ जब उच्चतम स्थान पर तरल स्तर, एक ही समय रिलीज के बाद 8 सेकंड के लिए "Z" कुंजी और "एस" कुंजी दबाए रखने, और फिर "एस" कुंजी क्लिक करें,आउटपुट करंट स्वचालित रूप से 20mA पर समायोजित किया जाता है.

जब अगले सीमा में तरल स्तर, स्क्रूड्राइवर धीरे-धीरे घूर्णन "Z" potentiometer का उपयोग करें, 4mA के करीब ammeter रीडिंग का निरीक्षण

जब तरल स्तर ऊपरी सीमा में, स्क्रूड्राइवर धीरे-धीरे घूर्णन "एस" potentiometer का उपयोग करें और 20mA के करीब ammeter रीडिंग का निरीक्षण

और इसे 2-3 गुना अधिक समय तक संचालित करें, जब तक कि शून्य और स्पैन सटीक 4mA और 20mA न हों। समायोजन के बाद, ट्रांसमीटर के कवर को कस लें।

1. उत्पाद प्रमाणन और मैनुअल के साथ उत्पाद आपूर्ति, जिसमें उत्पाद संख्या, तकनीकी मापदंड, वायरिंग आरेख, और निर्माण की तारीख है, कृपया गलती से बचने के लिए जांच करें।
2. स्थापना उत्पाद कनेक्शन और धागा प्रकारों पर आधारित होना चाहिए, साइट इंटरफ़ेस उत्पाद इंटरफ़ेस के साथ संगत है या नहीं की जाँच करें। थ्रेडेड कनेक्शन धीरे-धीरे कस,सीलिंग पर ध्यान दें, टोक़ सीधे ट्रांसमीटर आवास में नहीं जोड़ा जा सकता है और केवल छह-पक्षीय ट्रांसमीटर इंटरफ़ेस में जोड़ा जा सकता है।
3. तारों को कड़ाई से कंपनी के निर्देशों के अनुसार होना चाहिए।
4. यह उत्पाद एक सटीक ऊर्जा रूपांतरण उपकरण है, खेलने के लिए अलग करने, टकराव, गिरावट और कठिन अस्वीकृति पर प्रतिबंध लगाता है।
5. ट्रांसमीटर चालू होने के तुरंत बाद काम करता है, लेकिन 30 मिनट तक गर्म होने के बाद आउटपुट स्थिर हो सकता है।
6. असामान्य उपयोग, बिजली बंद, जाँच, या सीधे हमारे तकनीकी विभाग से संपर्क करें।7परिवहन, भंडारण मूल पैकेजिंग को बहाल करने के लिए किया जाना चाहिए और एक ठंडा, सूखा, वेंटिलेटेड गोदाम में संग्रहीत किया जाना चाहिए।
7. स्थापना प्रक्रिया में सेंसर तार की त्वचा के टूटने से बचने के लिए ध्यान देना चाहिए।
8. सेंसर तार स्थापित करते समय पूल की दीवार से दूरी कम से कम 10 सेमी ऊपर होनी चाहिए, अन्यथा माप सटीक नहीं होगा।
9. पूरी पीटीएफई संरचना की ग्राउंडिंग लाइन और रॉड स्तर को मापने वाले माध्यमों के साथ किया जाना चाहिए; अन्यथा माप सटीक नहीं होगा।
10. स्थापना स्थल पर बिजली सुरक्षा के प्रभावी उपाय किए जाने चाहिए।
11. इस श्रृंखला के किसी भी ट्रांसमीटर के घेरों को ग्राउंड किया जाना चाहिए; ग्राउंडिंग प्रतिरोध 4Ω से कम होना चाहिए।
12. सुरक्षा बाधा को विस्फोट-प्रूफ प्रमाणित किया जाना चाहिए; इसकी स्थापना की आवश्यकताओं को निर्देशों की आवश्यकताओं का पालन करना चाहिए।
13. जब ट्रांसमीटर का उपयोग "0" क्षेत्र में किया जाता है, तो बाधा-संचालित पावर ट्रांसफार्मर को GB3836.4-2000 NO. 8 की आवश्यकताओं को पूरा करना चाहिए।1.

कैसाइज फ्लुइड लेवल मीटर एक बहुमुखी उत्पाद है जिसका उपयोग कई अलग-अलग परिदृश्यों में किया जा सकता है। इसका उपयोग आमतौर पर वाहनों में ईंधन के स्तर को मापने के लिए ऑटोमोटिव उद्योग में किया जाता है।इसका उपयोग वाहन बेड़े में ईंधन के स्तर की निगरानी के लिए जीपीएस ट्रैकिंग समाधानों में भी किया जा सकता है।, जो ईंधन दक्षता में सुधार और लागत में कमी लाने में मदद कर सकता है।

इस उत्पाद के लिए एक अन्य अनुप्रयोग तेल और गैस उद्योग में है। कैसाइज फ्लूइड लेवल मीटर का उपयोग भंडारण टैंकों में तेल के स्तर का पता लगाने के लिए एक क्षमता तेल स्तर सेंसर के रूप में किया जा सकता है।इससे टैंकों को अधिक या कम भरने से रोका जा सकता है, जो महंगे रिसाव या बंद होने का कारण बन सकता है।

इसके अतिरिक्त इस उत्पाद का उपयोग औद्योगिक स्वचालन और नियंत्रण प्रणालियों में किया जा सकता है। यह टैंकों या कंटेनरों में तरल पदार्थों के स्तर की निगरानी के लिए आदर्श है,और विभिन्न उद्योगों में इस्तेमाल किया जा सकता है जैसे कि रासायनिक, दवा, और खाद्य और पेय।

कैसीज फ्लुइड लेवल मीटर की न्यूनतम ऑर्डर मात्रा 2 है और इसे कार्टन में पैक किया गया है। डिलीवरी का समय 5 कार्य दिवस है और भुगतान की शर्तों के लिए 100% अग्रिम भुगतान की आवश्यकता होती है।आउटपुट सिग्नल 4×20mA है,4 ~ 20mA HART संचार/485/CAN बस संचार के साथ।

संक्षेप में कहें तो, काइसे द्रव स्तर मीटर एक उच्च गुणवत्ता वाला उत्पाद है जो सटीक और विश्वसनीय प्रदर्शन प्रदान करता है।इसकी बहुमुखी प्रतिभा इसे विभिन्न उद्योगों और अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाती है, जिसमें जीपीएस ट्रैकिंग समाधानों में उपयोग किए जाने वाले कैपेसिटेंस ईंधन स्तर सेंसर और कैपेसिटिव तेल स्तर सेंसर के रूप में शामिल हैं।

हमारे द्रव स्तर मीटर उत्पाद में अधिकतम प्रदर्शन और ग्राहक संतुष्टि सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाएं शामिल हैं।हमारे विशेषज्ञों की टीम हमेशा स्थापना के साथ सहायता करने के लिए तैयार है, सेटअप, कैलिब्रेशन, समस्याएं, और उत्पाद के रखरखाव. हम भी प्रशिक्षण और प्रलेखन उपयोगकर्ताओं को आसानी से उत्पाद का संचालन करने में मदद करने के लिए प्रदान करते हैं. इसके अतिरिक्त,हम किसी भी दोषपूर्ण या क्षतिग्रस्त घटकों के लिए मरम्मत और प्रतिस्थापन सेवाएं प्रदान करते हैंहमारा लक्ष्य ग्राहकों को विश्वसनीय और सटीक द्रव स्तर माप समाधान प्रदान करना है जो उनकी विशिष्ट आवश्यकताओं को पूरा करते हैं।
