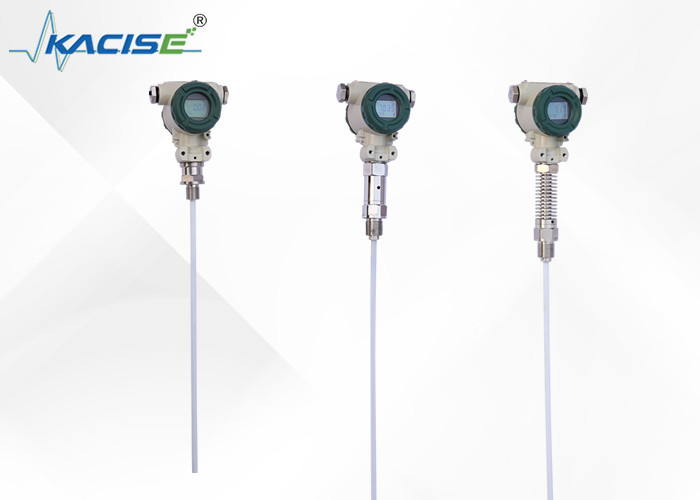

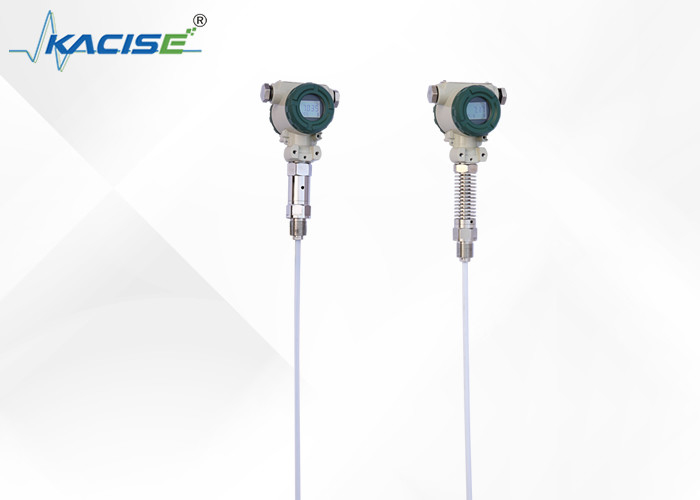

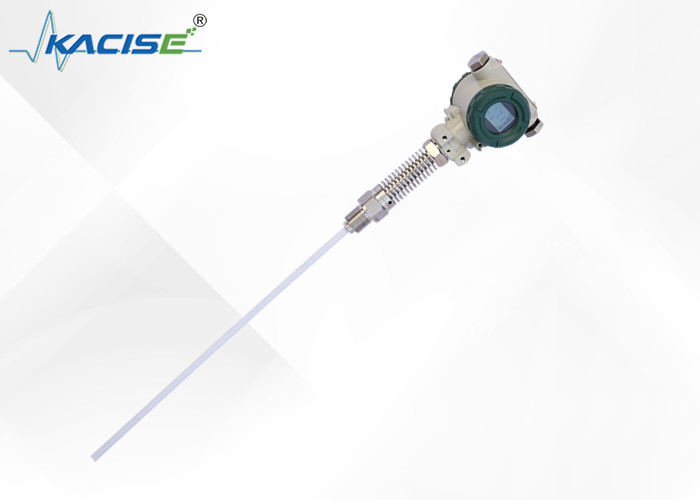

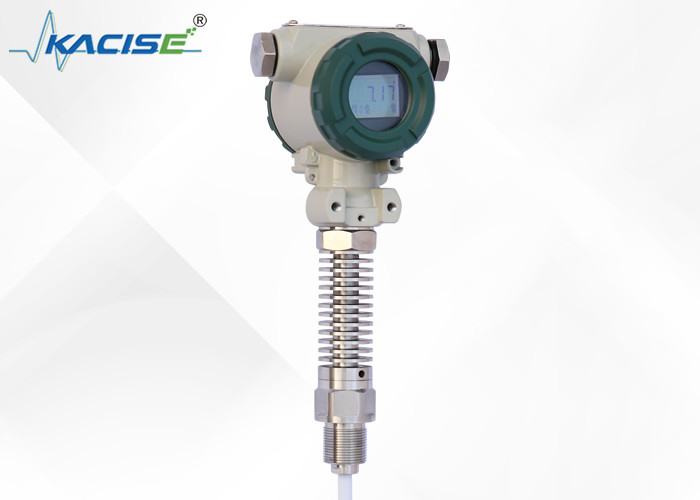

KCF6021-1-900mm IP67 सुरक्षा के साथ कैपेसिटिव लेवल स्विच -50~250C जांच तापमान और 2~28VDC बिजली की आपूर्ति

केसीएफ600 श्रृंखला संधारित्र स्तर ट्रांसमीटर उच्च तापमान और दबाव, संक्षारण, क्रिस्टलीकरण,और अवरुद्धयह ट्रांसमीटर पानी, एसिड और क्षार के समाधानों और एक बॉयलर में पानी के स्तर को मापने के लिए आदर्श है।यह मशीन किसी भी चल या लचीला भागों से मुक्त है और प्रभाव प्रतिरोध की अद्वितीय विशेषता है, आसान स्थापना, उच्च विश्वसनीयता, उच्च परिशुद्धता, और उचित लागत।

उपकरण में तापमान और रैखिकता सुधार के सटीक मुआवजे के लिए उन्नत आरएफ कैपेसिटिव सेंसर सर्किट शामिल है।जो तब एक मानक विद्युत संकेत में बदल जाता है जो आमतौर पर 4 से 20 एमए तक होता है. प्रणाली विन्यास HART, CANBUS, और 485 संचार प्रोटोकॉल का विकल्प प्रदान करता है। ट्रांसमीटर की पूरी रेंज में स्व-कैलिब्रेशन सुविधा है,उपयोगकर्ताओं को दो कुंजियों के सरल दबाए जाने से "शून्य" और "रेंज" मानों को स्वचालित रूप से कैलिब्रेट करने में सक्षम बनाता हैयह एक अत्यधिक अनुकूलन योग्य उपकरण है जो विभिन्न स्थितियों में पारंपरिक फ्लोट प्रकार, इनपुट प्रकार और अंतर दबाव प्रकार के स्तर ट्रांसमीटरों को बदलने के लिए उपयुक्त है।

उच्च विश्वसनीयता और न्यूनतम रखरखाव

हमारे उत्पादों को सरल संरचनाओं के साथ बनाया गया है जिसमें कोई चल या लोचदार घटक नहीं हैं। परिणामस्वरूप, हमारे उत्पादों में उच्च विश्वसनीयता है और न्यूनतम रखरखाव की आवश्यकता होती है।सामान्य परिस्थितियों में, हमारे उत्पादों को नियमित मध्यम और छोटे मरम्मत की आवश्यकता नहीं है।

सिग्नल आउटपुट विविधता

हम समझते हैं कि विभिन्न प्रणालियों को विभिन्न विन्यासों की आवश्यकता होती है। यही कारण है कि हमारे उत्पाद इन विभिन्न आवश्यकताओं को सुविधाजनक बनाने के लिए विभिन्न सिग्नल आउटपुट विकल्पों के साथ आते हैं।

सटीक माप

हमारे उत्पाद उच्च तापमान और उच्च दबाव कंटेनरों को संभालने के लिए सुसज्जित हैं, और हमारे माप तापमान, विशिष्ट गुरुत्वाकर्षण, या कंटेनर के आकार से प्रभावित नहीं होते हैं,न ही दबाव का प्रभावयह हमारे उत्पादों को चरम परिस्थितियों में सटीक माप के लिए अत्यधिक विश्वसनीय बनाता है।

संक्षारक तरल पदार्थों के लिए उपयुक्त

हम यह समझते हैं कि सभी तरल समान नहीं हैं। हमारे उत्पाद विशेष रूप से एसिड और क्षारीय समाधान जैसे संक्षारक तरल पदार्थों के माप के लिए उपयुक्त हैं।आप इन कठोर परिस्थितियों में सटीक और विश्वसनीय माप प्रदान करने के लिए हमारे उत्पादों पर भरोसा कर सकते हैं.

ओवर करंट, ओवर वोल्टेज और पावर पोलरिटी सुरक्षा

हम अपने उपयोगकर्ताओं की सुरक्षा को महत्व देते हैं, यही कारण है कि हमारे उत्पाद अतिप्रवाह, अतिभोल्टेज और शक्ति ध्रुवीयता समस्याओं के खिलाफ सही सुरक्षा के साथ आते हैं।आप किसी भी स्थिति में सुरक्षित और विश्वसनीय संचालन प्रदान करने के लिए हमारे उत्पादों पर भरोसा कर सकते हैं.

• पता लगाने की सीमाः 0.01~30 मीटर
• सटीकताः स्तर 0.2, स्तर 0.5
• दबाव सीमाः -0.1MPa~32MPa
• जांच का तापमानः -50 ~ 250 °C
• परिवेश का तापमानः -20~60 °C
• भंडारण तापमानः -55°C+125°C
• आउटपुट सिग्नलः 4 ¢ 20mA,4 ~ 20mA HART संचार/485/CAN बस संचार के साथ
• आपूर्ति वोल्टेजः 12 ¢ 28 वीडीसी (सुरक्षा बाधा से संचालित किया जाना चाहिए)
• फिक्सेशन: स्क्रू माउंटिंग M20×1.5,M27×2,
  • फ्लैंज माउंटिंग DN25,DN40,DN50.विशेष विनिर्देश अनुकूलित किया जा सकता है
• गीला सामग्रीः 316 स्टेनलेस स्टील,1Gr18Ni19Tior या PTFE
• दीर्घकालिक स्थिरताः ≤0.2% एफएस/वर्ष,
• तापमान विचलनः≤0.02% एफएस/°C (श्रेणी 0~70°C)
• विस्फोट स्तरः आंतरिक रूप से सुरक्षित ExiraIIC T6, लौरोधी Ext II C T5
• सुरक्षाःIP67
• आंतरिक रूप से सुरक्षित पैरामीटरःUi:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

केबल और रॉड स्तर ट्रांसमीटर में विभिन्न साइट स्थितियों के अनुकूल होने के लिए विभिन्न प्रकार के निश्चित तरीके हैं। जब साइट M20 × 1 जैसी प्रक्रिया सुविधाएं प्रदान नहीं कर सकती है।5 मादा धागा या फ्लैंज, आप स्थापना के तीन तरीकों का चयन कर सकते हैं (दीवार-माउंटेड, क्षैतिज पाइप रैक और ऊर्ध्वाधर पाइप रैक, जो आपको साइट पर स्थापना में आसान बनाते हैं।

अधिक गतिशीलता के माध्यमों को मापते समय, उपयोगकर्ता वजन संलग्नक चुन सकता है ताकि सेंसर को हिंसक स्विंग से रोका जा सके, जो सेंसर की स्थिरता की भूमिका निभा सकता है।वजन जोड़ते समय भारी वस्तुओं को कंटेनर के नीचे रखा जाना चाहिए, ताकि सेंसर के तार टूट न जाएं।

जब साइट की स्थिति खराब होती है, तो उपयोगकर्ता को विदेशी शरीर क्षति से बचने या माप सटीकता को प्रभावित करने के लिए सेंसर की सुरक्षा के लिए सेंसर शील्ड का उपयोग करना चाहिए।

यदि कंटेनर धातु नहीं हैं, तो हमें KCF600 रॉड लेवल ट्रांसमीटर का उपयोग करते समय कंटेनर के नीचे तारों के साथ ट्रांसमीटर कैबिनेट लगाने की आवश्यकता है;अन्यथा माप सटीक नहीं है.

इस उत्पाद को कारखाने में कैलिब्रेट किया गया है; क्षेत्र समायोजन के लिए निम्नलिखित विधियों का उपयोग किया जा सकता हैः

A: बुद्धिमान सर्किट डिबगिंग विधि:

साइट-शून्य----- जब तरल स्तर सबसे कम स्थान पर स्थित है, एक ही समय रिलीज के बाद 8 सेकंड के लिए "Z" कुंजी और "S" कुंजी दबाए रखकर, और फिर "Z" कुंजी क्लिक करें,आउटपुट करंट स्वचालित रूप से 4mA पर समायोजित किया जाता है.

साइट-भरा हुआ ------ जब उच्चतम स्थान पर तरल स्तर, एक ही समय रिलीज के बाद 8 सेकंड के लिए "Z" कुंजी और "एस" कुंजी दबाए रखने, और फिर "एस" कुंजी क्लिक करें,आउटपुट करंट स्वचालित रूप से 20mA पर समायोजित किया जाता है.

बी: एनालॉग सर्किट डिबगिंग विधिः

जब अगले सीमा में तरल स्तर, स्क्रूड्राइवर धीरे-धीरे घूर्णन "Z" potentiometer का उपयोग करें, 4mA के करीब ammeter रीडिंग का निरीक्षण

जब तरल स्तर ऊपरी सीमा में, स्क्रूड्राइवर धीरे-धीरे घूर्णन "एस" potentiometer का उपयोग करें और 20mA के करीब ammeter रीडिंग का निरीक्षण

और इसे 2-3 गुना अधिक समय तक संचालित करें, जब तक कि शून्य और स्पैन सटीक 4mA और 20mA न हों। समायोजन के बाद, ट्रांसमीटर के कवर को कस लें।

1. उत्पाद प्रमाणन और मैनुअल के साथ उत्पाद आपूर्ति, जिसमें उत्पाद संख्या, तकनीकी मापदंड, वायरिंग आरेख, और निर्माण की तारीख है, कृपया गलती से बचने के लिए जांच करें।
2. स्थापना उत्पाद कनेक्शन और धागा प्रकारों पर आधारित होना चाहिए, साइट इंटरफ़ेस उत्पाद इंटरफ़ेस के साथ संगत है या नहीं की जाँच करें। थ्रेडेड कनेक्शन धीरे-धीरे कस,सीलिंग पर ध्यान दें, टोक़ सीधे ट्रांसमीटर आवास में नहीं जोड़ा जा सकता है और केवल छह-पक्षीय ट्रांसमीटर इंटरफ़ेस में जोड़ा जा सकता है।
3. तारों को कड़ाई से कंपनी के निर्देशों के अनुसार होना चाहिए।
4. यह उत्पाद एक सटीक ऊर्जा रूपांतरण उपकरण है, खेलने के लिए अलग करने, टकराव, गिरावट और कठिन अस्वीकृति पर प्रतिबंध लगाता है।
5. ट्रांसमीटर चालू होने के तुरंत बाद काम करता है, लेकिन 30 मिनट तक गर्म होने के बाद आउटपुट स्थिर हो सकता है।
6. असामान्य उपयोग, बिजली बंद, जाँच, या सीधे हमारे तकनीकी विभाग से संपर्क करें।
7. परिवहन, भंडारण मूल पैकेजिंग को बहाल करने के लिए और एक ठंडे, सूखे, वेंटिलेटेड गोदाम में संग्रहीत किया जाना चाहिए।
8. स्थापना प्रक्रिया में सेंसर तार की त्वचा के टूटने से बचने के लिए ध्यान देना चाहिए।
9. सेंसर तार स्थापित करते समय पूल की दीवार से दूरी कम से कम 10 सेमी ऊपर होनी चाहिए, अन्यथा माप सटीक नहीं होगा।
10. पूरी पीटीएफई संरचना की ग्राउंडिंग लाइन और रॉड स्तर को मापने वाले माध्यमों के साथ किया जाना चाहिए; अन्यथा माप सटीक नहीं होगा।
11. स्थापना स्थल पर बिजली सुरक्षा के प्रभावी उपाय किए जाने चाहिए।
12. इस श्रृंखला के किसी भी ट्रांसमीटर के घेरों को ग्राउंड किया जाना चाहिए; ग्राउंडिंग प्रतिरोध 4Ω से कम होना चाहिए।
13. सुरक्षा बाधा को विस्फोट-प्रूफ प्रमाणित किया जाना चाहिए; इसकी स्थापना की आवश्यकताओं को निर्देशों की आवश्यकताओं का पालन करना चाहिए।
14. जब ट्रांसमीटर का उपयोग "0" क्षेत्र में किया जाता है, तो बाधा-संचालित पावर ट्रांसफार्मर को GB3836.4-2000 NO. 8 की आवश्यकताओं को पूरा करना चाहिए।1.

काइसे द्रव स्तर मीटर उच्च गुणवत्ता वाले 316 स्टेनलेस स्टील या पीटीएफई सामग्री से बना है जो स्थायित्व और लंबे समय तक चलने वाले प्रदर्शन को सुनिश्चित करता है।यह विभिन्न परिदृश्यों और अनुप्रयोगों में उपयोग के लिए उपयुक्त है जैसे कि ट्रक और औद्योगिक टैंकों के लिए कैपेसिटिव ऑयल लेवल सेंसर.

इस उत्पाद में ±2%, ±5% की सटीकता और ≤0.02% FS/°C का तापमान विचलन है (श्रेणी 070°C) ।यह -55°C+125°C के भंडारण तापमान और -50~250°C के जांच तापमान का सामना कर सकता है जिससे यह कठोर औद्योगिक वातावरण में उपयोग के लिए आदर्श है.

काइसे द्रव स्तर मीटर विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही है जैसे कि ट्रकों में ईंधन के स्तर की निगरानी, औद्योगिक टैंकों में तेल के स्तर को मापना,और अन्य द्रव स्तर माप अनुप्रयोगोंइसकी क्षमतापूर्ण ईंधन सेंसर तकनीक सभी परिदृश्यों में सटीक और विश्वसनीय माप सुनिश्चित करती है।

हमारे द्रव स्तर मीटर में 2 ′′ 28 वीडीसी का बिजली आपूर्ति वोल्टेज है (और सुरक्षा बाधा द्वारा संचालित किया जाना चाहिए) । जांच तापमान रेंज ± 2%, ± 5% की सटीकता के साथ -50 ~ 250 °C है।इस उत्पाद के लिए सीमा 0 है.01~30 M और इसका भंडारण तापमान -55°C+125°C है।

अपने ट्रक या औद्योगिक टैंक के लिए एक कस्टम कैपेसिटिव तेल स्तर सेंसर की आवश्यकता है? Kacise से आगे नहीं देखें! हमारे उत्पाद अनुकूलन सेवाओं के बारे में अधिक जानने के लिए आज ही हमसे संपर्क करें।

• स्थापना सहायता
• उत्पाद के उपयोग और रखरखाव पर प्रशिक्षण
• मरम्मत और रखरखाव सेवाएं
• कैलिब्रेशन सेवाएं
• तकनीकी समस्याएं और सहायता
• उत्पाद उन्नयन और सुधार

उत्पाद पैकेजिंगः

द्रव स्तर मीटर उत्पाद को परिवहन के दौरान किसी भी क्षति को रोकने के लिए उचित ढक्कन के साथ एक बॉक्स में सुरक्षित रूप से पैक किया जाएगा।पैकेज में एक निर्देश पुस्तिका और आवश्यक स्थापना हार्डवेयर भी शामिल होगा.

नौवहन:

द्रव स्तर मीटर उत्पाद को मानक भूमि शिपिंग के माध्यम से भेज दिया जाएगा। ग्राहक आदेश देने के बाद 5-7 कार्य दिवसों के भीतर उत्पाद के वितरित होने की उम्मीद कर सकते हैं।
