Place of Origin:
CHINA
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KLM800

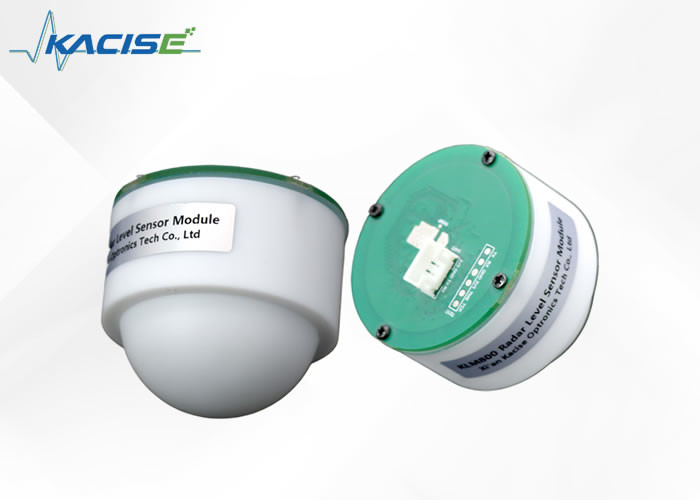

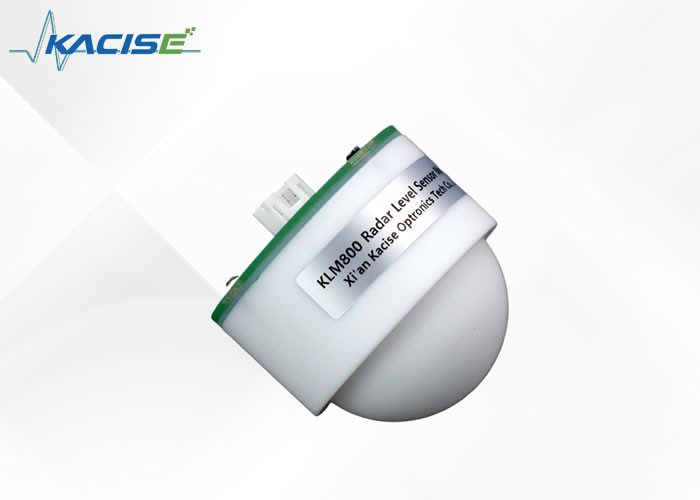

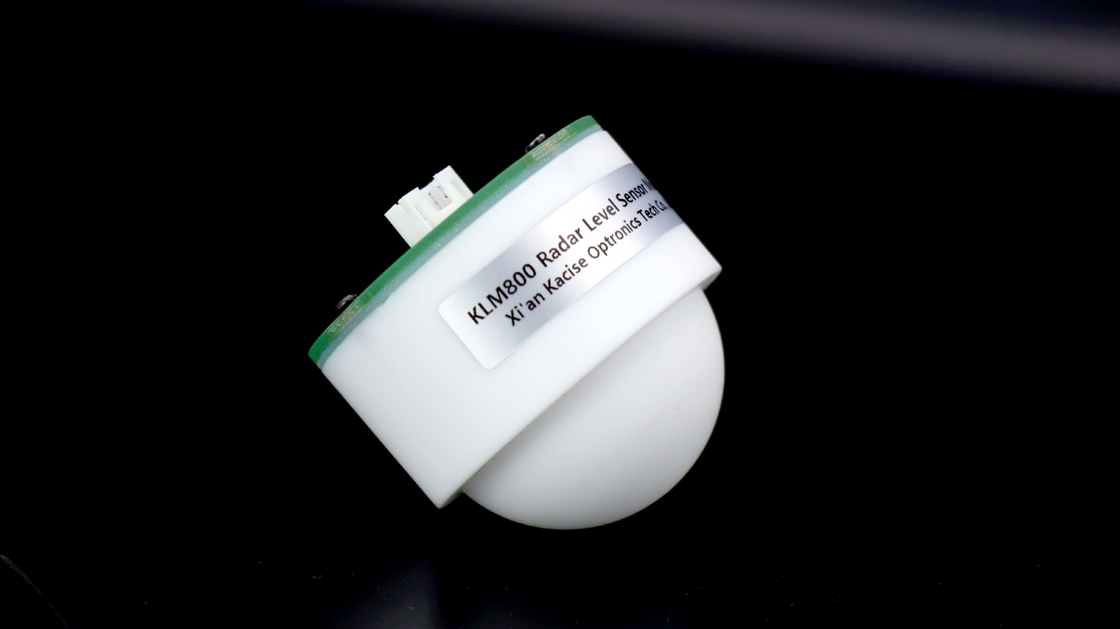

मिलीमीटर तरंग रडार घटक एक आवश्यक तकनीक है क्योंकि इसमें रेडियो फ्रीक्वेंसी इकाई, प्रोसेसिंग यूनिट और प्रिंटेड बोर्ड एंटीना जैसी विभिन्न इकाइयां शामिल हैं।इससे मिलीमीटर तरंग रडार को बिना किसी बाधा के लक्ष्य का पता लगाना संभव हो जाता है जैसे कि वर्षामिलीमीटर तरंग रडार एक छोटा सेंसर है जो अत्यधिक एकीकृत, लचीला और कुशल है, जिससे यह विभिन्न अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प है।
इस उत्पाद को लेवलमीटर रडार कहा जाता है, यह मिलीमीटर तरंग रडार का एक उन्नत संस्करण है। यह तरल स्तर से रडार एंटीना की ऊंचाई को मापता है।इसका उपयोग नदियों के जल संसाधनों को मापने में व्यापक रूप से किया जाता हैइस उत्पाद में अन्य प्रौद्योगिकियों के मुकाबले कई फायदे हैं, जैसे कि इसका छोटा आकार, उच्च एकीकरण और लचीला इंटरफ़ेस।यह एक ऐसा सेंसर है जो दिन में 24 घंटे काम कर सकता है, यह विभिन्न उद्योगों और अनुप्रयोगों में एक आदर्श विकल्प बनाता है।
इस उत्पाद में प्रयुक्त मॉड्यूल निम्नलिखित उपकरणों से व्युत्पन्न किए जा सकते हैं। रडार रेंजिंग मॉड्यूल एक 80G उच्च आवृत्ति चिप का उपयोग करता है,जो ठोस और तरल दोनों स्थितियों में समर्थन करने में सक्षम हैउत्पाद को एक कॉन्फ़िगरेशन लेंस एंटीना के साथ भी डिज़ाइन किया गया है, जो विभिन्न वातावरणों में अनुकूलन में सहायता करता है।
लेवल मीटर रडार का उपयोग विभिन्न उद्योगों जैसे जल संरक्षण इंजीनियरिंग, सीवेज ट्रीटमेंट प्लांट और पेट्रोलियम रसायन संयंत्रों में किया जाता है।और लचीला इंटरफेस इसे कई उद्योगों के लिए जाने के लिए बनाते हैं.
● उच्च एकीकरण
● छोटी मात्रा
● लचीला इंटरफ़ेस
● यह रोशनी, बारिश, धूल, कोहरे या ठंढ जैसी बाधाओं के माध्यम से लक्ष्य का पता लगा सकता है
● दिन भर काम करने वाले छोटे सेंसर
| मॉडल संख्या | KLM800_485 |
| माप की आवृत्ति | 80GHz |
| संचार के साधन | RS_485 |
| अधिग्रहण की आवृत्ति | 160 एमएस/संरचित |
| कार्य करंट | 12V 30MA |
| दूरी माप की सटीकता | ±2 मिमी |
| संचार प्रोटोकॉल | मोडबस |
| एंटीना बीम की चौड़ाई | ±2.75° |
| आपूर्ति वोल्टेज | 9-24V |
| माप की सीमा | 3m;10m;20m;40m |
| मॉड्यूल के आयाम |
व्यास 47 मिमी व्यास 64 मिमी |
| कार्यशील आर्द्रता | 0~95% |
| परिचालन तापमान | -20~70°C |
आयाम:
● नदी, जलाशय और अन्य जल संरक्षण सर्वेक्षण
● टैंक का स्तर और पानी का स्तर मापना
● जल संरक्षण परियोजना
● सीवेज की सफाई की योजना
● पेट्रोलियम रसायन संयंत्र

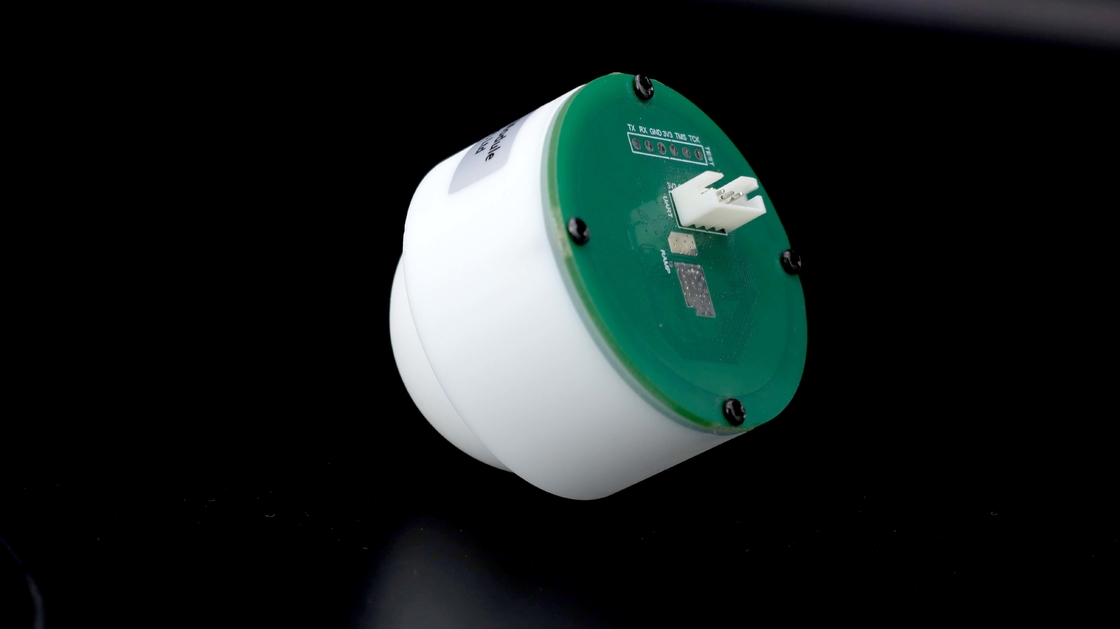

मॉड्यूल इंटरफ़ेस निम्न चित्र में दिखाया गया हैः
| इंटरफेस | नाम | कार्य |
| 1 | मुंह को उतारें | STLINK फर्मवेयर उन्नयन और सिमुलेशन डिबगिंग के लिए |
| 2 | विद्युत आपूर्ति पोर्ट | 3.3 वी बिजली आपूर्ति, जीएनडी |
| 3 | सीरियल पोर्ट | समय आदेश जारी करने के लिए प्रयोग किया जाता है |
मॉड्यूल को स्थापित करते समय, मॉड्यूल के झटके से बचने के लिए इसे स्थिर रखने का प्रयास करें और आसपास के वातावरण को जितना संभव हो उतना खुला रखें।
1मॉड्यूल और पानी की सतह के बीच की दूरी 30 सेमी से अधिक है ताकि यह सुनिश्चित किया जा सके कि मॉड्यूल का सामने का भाग (एंटेना सतह) मापने के तरल पदार्थ के स्तर के समानांतर हो;
2. मॉड्यूल और टैंक के किनारे, पूल के किनारे, नदी बांध के किनारे और पूल के किनारे के बीच की दूरी 1 मीटर से अधिक है;
3. स्थापना मॉड्यूल के स्थान को कम अस्थिर चुनें (इंजेक्शन पोर्ट और आउटलेट में स्थापित करने की कोशिश न करें, लहर बड़ी है, लहर, माप सटीकता अधिक है,जितना बुरा होगा).
4. स्थापना आरेख
बिना किसी विचलित करने के किरण के दायरे में, जैसे कि नदी के तट के किनारे।
ध्यान देने योग्य बिंदु
मॉड्यूल की स्थापना को यथासंभव स्थिर बनाए रखने के लिए, मॉड्यूल के झटके से बचें, आसपास के वातावरण को जितना संभव हो उतना खोलें।
1मॉड्यूल और पानी की सतह के बीच की दूरी 30 सेमी से अधिक होनी चाहिए ताकि यह सुनिश्चित हो सके कि मॉड्यूल का सामने का भाग (एंटेना सतह) मापने वाले तरल स्तर के समानांतर हो।
2. मॉड्यूल और टैंक के किनारे, पूल के किनारे, नदी बांध के किनारे और पूल के किनारे के बीच की दूरी 0.5 मीटर से अधिक है;
3. स्थापना मॉड्यूल का स्थान जितना कम अस्थिर होगा (इंजेक्शन पोर्ट और आउटलेट में स्थापित न करने का प्रयास करें, लहर बड़ी है, लहर, माप की सटीकता अधिक होगी,सबसे बुरा))
| फ्रेम सिर (1B) | 0XFF |
| मापने की समाप्ति (4B) | ऊंचाई माप (फ्लोटिंग पॉइंट प्रकार, सेंटीमीटर में) |
| चेक और (1 ख) | माप परिणाम को गोल किया जाता है, और उच्च बाइट और निम्न बाइट को जोड़ दिया जाता है और निम्न बाइट को चेकसम के रूप में लिया जाता है |
उदाहरण के लिए, भेजा गया डेटा FF 2A 4B 90 42 47 है, जहां FF फ्रेम हेडर है, मध्य 4 बाइट्स "2A 4B 90 42" दूरी की जानकारी है,और आकार अंत 42 90 4B 2A (हेक्साडिमल फ्लोटिंग बिंदु प्रकार) के लिए अपनी सच्ची जानकारी सेट करता है, जिसे दशमलव 72.1468 सेमी में परिवर्तित किया जाता है।
47 एक चेकसम है, इसकी गणना इस प्रकार है:
पहले फ्लोटिंग पॉइंट दूरी 72.1468 uint32_t पूर्णांक (4 बाइट्स) को 72 में परिवर्तित करने के लिए, दो बाइट्स 0 (HEX 0), 72 (HEX 48) के निम्न स्तर में फ्रेम हेड कम के रूप में चेकसम के रूप में,उच्च + पूर्णांक पूर्णांक कम 8 बिट्स लेने के लिए, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.
जोड़ेंः SScom परीक्षण मोड
सहायता के लिए एक सीरियल पोर्ट का उपयोग करके परीक्षण किया जा सकता है (हाथ एसएसकॉम):
1. USB सीरियल पोर्ट मॉड्यूल का उपयोग कंप्यूटर यूएसबी इंटरफ़ेस से जुड़ा हुआ है, खुला SSCOM सीरियल डिबगिंग सॉफ्टवेयर, विकल्प
सही बंदरगाह
2.AT + TLVS = 1 n भेजें, आदेश भेजने के अनुसार, आउटपुट स्ट्रिंग परिवर्तित करने के लिए
"एटी + स्टार्ट एन";
3. आउटपुट स्ट्रिंग
नोट: डिफ़ॉल्ट बाउड दर 9600 है. यदि आप SSCOM के दाहिने तरफ कोई स्ट्रिंग नहीं खोलते हैं, तो इसे प्रदर्शित करने के लिए "Save Parameters" के दाईं ओर के एक्सटेंशन पर क्लिक करें.
| सामान्य निर्देश विनिर्देश | |
| AT+STARTn | कमांड प्रारंभ करें |
| AT+RESETn | आदेश रीसेट करें |
| AT+BAUD=9600n | बाउड दर कमांड |
| AT+TIME =160n | फ्रेम चक्र (यानी, आउटपुट अंतराल बदलें) |
| AT+READn | जांचें कि सामान्य विन्यास सही है |
| AT+TLVS=1n | आउटपुट बदलें (डिफ़ॉल्ट हेक्साडेसिमल में 0 है) |
नोट्स:
एमसीयू की कार्य अवस्था में, कॉन्फ़िगर करने के लिए, पहले रीसेट कमांड भेजें (काम को बाधित करें), इनपुट कमांड को अनुकूलित करें, फिर रीसेट कमांड भेजें (कॉन्फ़िगरेशन को प्रभावी बनाएं),और प्रारंभ कमांड भेजें.
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x10 00 | 0x00 01 | 0x02 | 0x00 00 | 0x9E 33 |
डेटा परिभाषाः फ़ैक्टरी सेटिंग्स को बहाल करने के लिए 0, प्रोग्राम को पुनरारंभ करने के लिए 1
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x10 | 0x10 00 | 0x00 01 | 0x0F 17 |
उदाहरण:
अनुरोध: 7 एफ 10 10 00 00 02 00 00 9 ई 33 01
उत्तरः 7 f 10 10 00 00 0 f 17 01
जहां डेटा भाग 00 00 का अर्थ है फ़ैक्टरी सेटिंग्स को पुनर्स्थापित करना.
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 01 | 0x00 01 | 0x02 | 0x00 01 | 0x6E 21 |
डेटा परिभाषाः मान सीमा 1- 247.
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 01 | 0x00 01 | 0x51 D7 |
उदाहरण:
अनुरोधः 7F 10 20 01 00 01 02 00 01 6E 21
उत्तर: 7 एफ 10 20 01 00 01 51 डी7
डेटा भाग 00 01 इंगित करता है कि दास पता 1 पर सेट है.
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 46 | 0x00 02 | 0x04 | 0x00 00 41 30 | 0x40 19 |
डेटा परिभाषाः डेटा मान फ्लोट डेटा है, इकाई मीटर है, डेटा लंबाई मान 4 बाइट है, डेटा प्रारूप सामने में डेटा के 16 बिट्स कम है, पीछे में डेटा के 16 बिट्स उच्च है।
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 46 | 0x00 02 | 0xA1 C3 |
उदाहरण:
अनुरोध: 7 46 00 02 04 f 10 20 00 00 41 30 से 40 19
Re: 7F 10 20 46 00 02 A1 C3
00 00 41 30 जिसमें फ्लोटिंग-पॉइंट डेटा का डेटा हिस्सा है जो 11 मीटर है।
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 2E | 0x00 01 | 0x02 | 0x03 E8 | 0xA8 C0 |
डेटा परिभाषाः जल स्तर मीटर डेटा संग्रह का समय अंतराल, इकाई एमएस, और न्यूनतम मान 100 एमएस सेट करें।
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 2E | 0x00 01 | 0x60 1E |
उदाहरण:
अनुरोध: 7 2 e f 10 20 00 02 03 01 E8 A8 C0
उत्तरः 7F 10 20 2E 00 01 60 1E
उनमें से, डेटा भाग 03 E8 को दशमलव 1000 में परिवर्तित किया जाता है, अर्थात, डेटा अधिग्रहण अंतराल 1000ms पर सेट किया जाता है।
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x10 | 0x20 02 | 0x00 01 | 0x02 | 0x25 80 | 0xB4 E2 |
डेटा परिभाषा: संचार बाउड दरः 4800,9600,19200.
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x10 | 0x20 02 | 0x00 01 | 0xA1 D7 |
उदाहरण:
अनुरोध: 7 एफ 10 20 00 02 01, 02, 25 80 बी 4 ई 2
उत्तरः 7F 10 20 02 00 01 A1 D7
डेटा भाग 28 80 का अर्थ है कि संचार बाउड दर 9600 पर सेट है।
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 01 | 0x00 01 | 0xD4 14 |
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x02 | 0x00 01 | 0x51 8E |
डेटा परिभाषाः मान सीमा 1- 247.
उदाहरण:
अनुरोध: 7f 03 01 00 20 01 D4 14
उत्तर: 7 f 03 02 0 01 51 8 e
डेटा भाग 00 01 का अर्थ है कि गुलाम का पता 1 है.
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 46 | 0x00 02 | 0x24 00 |
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x04 | 0x00 00 41 30 | 0x54 70 |
डेटा परिभाषाः डेटा मान फ्लोट डेटा है, इकाई मीटर है, डेटा लंबाई मान 4 बाइट है, डेटा प्रारूप सामने में डेटा के 16 बिट्स कम है, पीछे में डेटा के 16 बिट्स उच्च है।
उदाहरण:
अनुरोध: 7 46 f 03 20 00 00 02 24
उत्तर: 7 f 03 04 00 00 41 30 54, 70
डेटा भाग 00 00 41 30 को फ्लोटिंग बिंदु डेटा में परिवर्तित किया जाता है, जो कि 11 मीटर है।
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 02 | 0x00 01 | 0x24 14 |
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x02 | 0x28 80 | 0x8D 7E |
उदाहरण:
अनुरोध: 7 एफ 20 00 02 03 01 24 14
Re: 7F 03 02 25 80 8B 7E
डेटा भाग 28 80 का अर्थ है कि संचार बाउड दर 9600 है।
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 2E | 0x00 01 | 0xE5 D0 |
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x02 | 0x03 E8 | 0x90 F0 |
डेटा परिभाषाः जल स्तर मीटर डेटा संग्रह का समय अंतराल, इकाई एमएस, और न्यूनतम मान 100 एमएस सेट करें।
उदाहरण:
अनुरोधः 7F 03 20 2E 00 01 EF C3
उत्तरः 7 f 03 02 90 F0 03 E8
इनमें से, डेटा भाग 03 E8 को दशमलव 1000 में परिवर्तित किया गया था, जिससे संकेत मिलता है कि डेटा अधिग्रहण अंतराल 1000ms था।
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x04 | 0x0A 0F | 0x00 02 | 0x48 0E |
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x04 | 0x04 | 0x04 19 3F 9E | 0x25 2C |
डेटा परिभाषाः डेटा मान फ्लोट प्रकार का डेटा है, इकाई मीटर है। डेटा लंबाई मान 4 बाइट है, पूर्व में डेटा के निम्न 16 बिट्स के लिए डेटा प्रारूप, पीछे उच्च 16 बिट्स डेटा।माप परिणाम का अर्थ माप के प्रकार से जुड़ा हुआ है, और डिफ़ॉल्ट रूप से पानी का स्तर है।
उदाहरण:
अनुरोधः 7 4 0 f a 48 0 0 f 00 02 e
उत्तर: 7 f 04 04 04 19 3 f 9 e 25 2 c
डेटा भाग 04 19 3F 9E को फ्लोटिंग पॉइंट डेटा में परिवर्तित किया जाता है जो 1.2345 मीटर है।
19049 e3f, एक ही स्थान पर, सही उच्च स्थिति के साथ।
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0x7F | 0x03 | 0x20 04 | 0x00 02 | 0x48 14 |
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x04 | 0x20 23 05 12 | 0x1D 63 |
डेटा की परिभाषाः डेटा बीसीडी एन्कोडिंग प्रारूप में है, 0x20 0x23 0x05 0x12, जिसका अर्थ है डेटा 20230512.
अनुरोध कमांडः
| उपकरण का पता | फ़ंक्शन कोड | प्रारम्भिक पता | रजिस्टर संख्या | सीआरसी |
| 0xFF | 0x03 | 0x20 01 | 0x00 01 | 0xCB D4 |
उत्तर डेटाः
| उपकरण का पता | फ़ंक्शन कोड | डेटा की लंबाई | डेटा | सीआरसी |
| 0x7F | 0x03 | 0x02 | 0x00 7F | 0xD1 AE |
डेटा परिभाषाः 0x7F डेटा में उपकरण का 485 पता है।
