Place of Origin:
China (Mainland)
ब्रांड नाम:
KACISE
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KSCH4

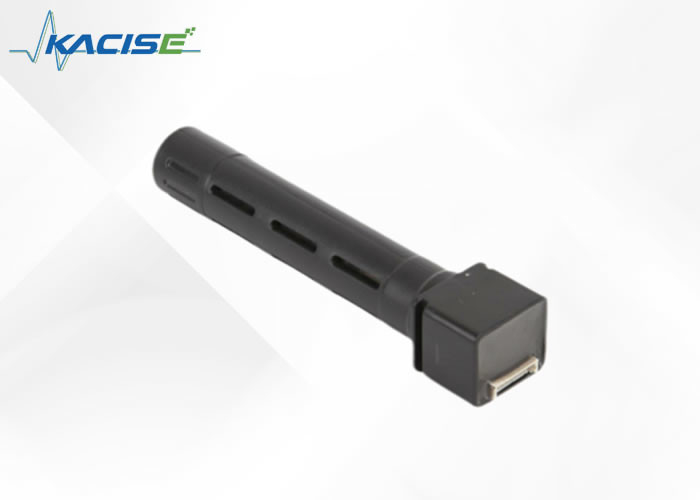

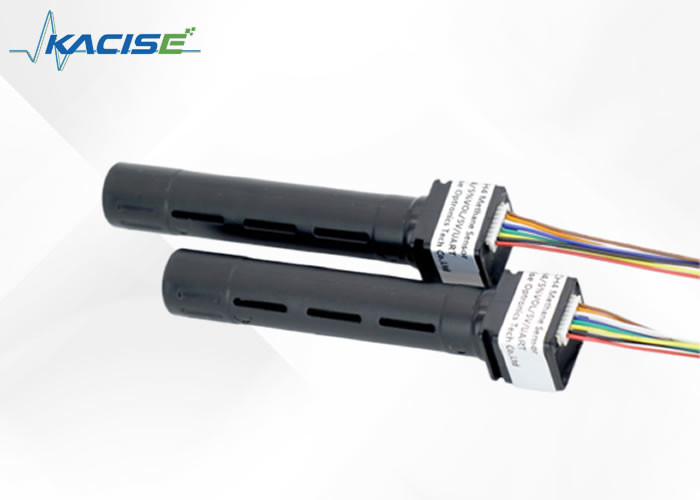

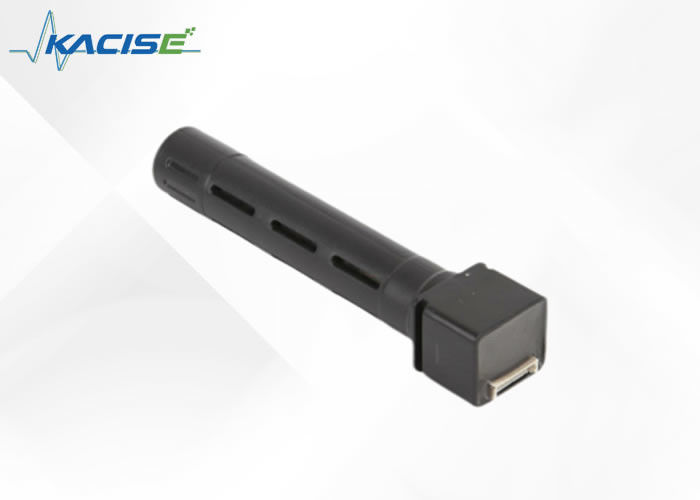

केएससीएच4 एनडीआईआर गैर-विखण्डित अवरक्त अवशोषण सिद्धांत पर आधारित गैस डिटेक्शन मॉड्यूल है, विखण्डन हवा इनलेट को अपनाता है। केएससीएच4 छिद्रित आंतरिक प्रकाश ट्यूब और कार्ड स्लॉट के बाहर के मामले का उपयोग करता है,न केवल वायु संवहन प्रसार गति की विशेषताओं को सुनिश्चित, और मजबूत और टिकाऊ, स्थापित करने में आसान है।
KSCH4 आयातित प्रकाश स्रोत और दो-चैनल डिटेक्टर का उपयोग करता है। इसमें बहुत अच्छी चयनशीलता, कोई ऑक्सीजन निर्भरता नहीं, लंबे जीवन की विशेषताएं हैं।
यूएआरटी, आईआईसी डिजिटल आउटपुट और एनालॉग आउटपुट वोल्टेज (या पीडब्ल्यूएम आवृत्ति आउटपुट मोड) के साथ केएससीएच 4, ग्राहकों को आवेदन चुनने में सुविधा प्रदान करता है; केएससीएच 4 शून्य कैलिब्रेशन प्रदान करता है,शुद्ध हवा की कैलिब्रेशन और संवेदनशीलता सापेक्ष शून्य कैलिब्रेशन कमांड, और ग्राहकों को एक मैनुअल स्वच्छ हवा सापेक्ष शून्य कैलिब्रेशन MCDL पिन प्रदान करने के लिए, ग्राहकों के लिए आसान है, सेंसर मॉड्यूल के सापेक्ष शून्य कैलिब्रेशन के स्वच्छ बाहरी हवा के मुक्त प्रवाह के उपयोग में।
| पैरामीटर | तकनीकी संकेतकों |
|---|---|
| सेंसर प्रकार | इन्फ्रारेड सिद्धांत |
| माप की सटीकता | ± (500 पीपीएम + 5% रीडिंग) |
| माप सीमा | 0 ~ 50000PPM अनुकूलित किया जा सकता है |
| संकल्प | 100 पीपीएम |
| पुनरावृत्ति | 2.5 प्रतिशत |
| प्रतिक्रिया समय (T90) | <30s |
| कैलिब्रेशन | मानक कैलिब्रेशन |
| संकेत आउटपुट | सीरियल IIC PWM एनालॉग आउटपुट (0.4-2V) |
| विद्युत आपूर्ति स्रोत | 5 वीडीसी±5% |
| वर्तमान सीमा | 150 एमए |
| कार्य वातावरण |
तापमान -20... + 50 °C आर्द्रता 0... 95% आरएच, कोई संघनक नहीं |
| भंडारण वातावरण |
तापमान -20... + 80 °C आर्द्रता 0... 95% आरएच, कोई संघनक नहीं |
स्थापना के निर्देश:
1विद्युत वायरिंग आरेख के अनुसार वायरिंग।
2यह पुष्टि करने के बाद कि वायरिंग सही है, कृपया इसे साइट पर स्थितियों के अनुसार स्थापित करें।
3.स्थापना पूरी होने के बाद, कृपया निर्दिष्ट बिजली आपूर्ति सीमा में शक्ति परीक्षण करें.
| टर्मिनल परिभाषा | |||
| पिन | कार्य | पिन | कार्य |
|---|---|---|---|
| 1 | पावर सप्लाई पॉजिटिव इलेक्ट्रोड | 1 | I2C-SCL |
| 2 | पावर नकारात्मक इलेक्ट्रोड | 2 | I2C- SDA |
| 3 | सीरियल पोर्ट रिसेप्शन | 3 | पीडब्ल्यूएम/डीए |
| 4 | सीरियल पोर्ट भेजना | 4 | एमसीडीएल |
नोटः एमसीडीएल - कैलिब्रेशन फ़ंक्शन पिन के सापेक्ष स्वच्छ हवा
