Place of Origin:
CHINA
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KWL801C

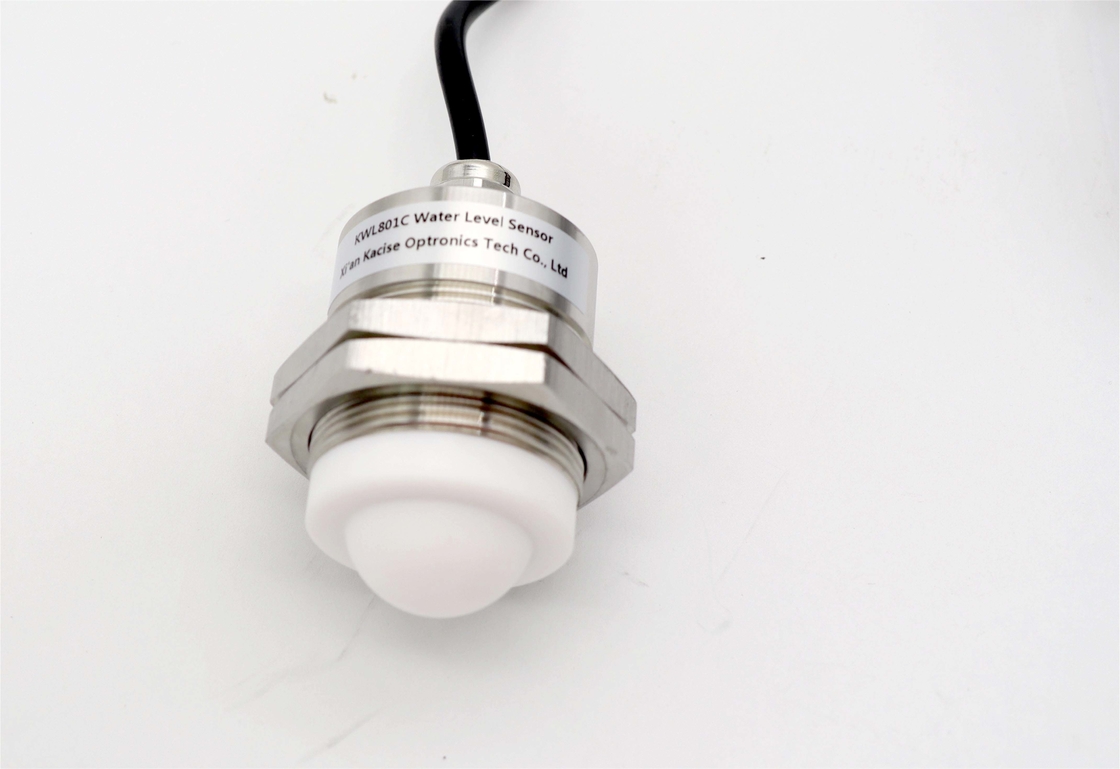

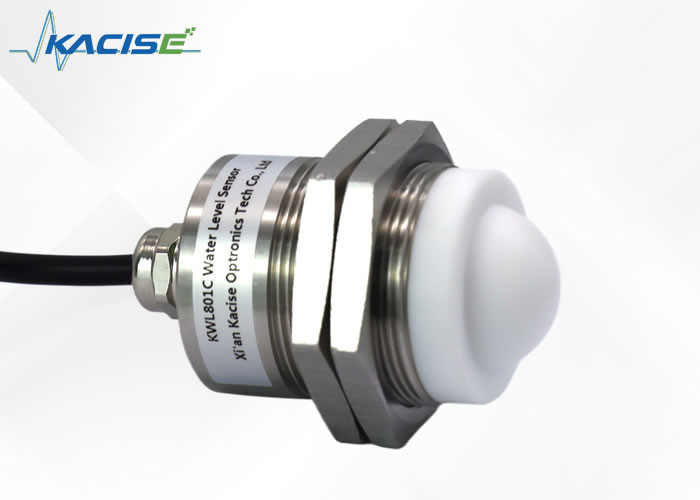

ओविसर्जितएमवार्षिक स्प्लिट रडार स्तरसेंसर
1परिचय
1.1 उत्पाद का अवलोकन
KWL801C-RS485 रडार स्तर सेंसर राष्ट्रीय मानक DB50/T 826-2017 में उल्लिखित स्तर मीटर के मानक विनिर्देशों के अनुरूप है।इसका मुख्य घटक पूरी तरह से सील IP68 जलरोधक के साथ बनाया गया है.
उत्पाद की अधिकतम माप सीमा 40 मीटर तक फैली हुई है, जिसमें न्यूनतम अंधा धब्बा 6 सेमी से कम है।
इसकी उच्च आवृत्ति और व्यापक बैंडविड्थ के कारण, यह बेहतर सटीकता प्राप्त करता है। इसके अतिरिक्त, उत्पाद में स्थापना के लिए एक निश्चित ब्रैकेट शामिल है।
1.2 पता लगाने का सिद्धांत
रडार स्तर सेंसर समय क्षेत्र प्रतिबिंब (टीडीआर) के सिद्धांत पर आधारित है। विद्युत चुम्बकीय धड़कन प्रकाश की गति के साथ केबल या जांच के साथ फैलती है।जब यह मापा हुआ माध्यम की सतह से मिलता है, रडार लेवलमीटर की धड़कन का एक हिस्सा उसी पथ पर धड़कन प्रेषक को इको रिटर्न बनाने के लिए परिलक्षित होता है,और प्रेषक और मापी गई सामग्री की सतह के बीच की दूरी धड़कन के प्रसार समय के प्रत्यक्ष आनुपातिक है, इसलिए स्तर की ऊंचाई की गणना की जाती है।
2.विशेषता
3तकनीकी विनिर्देश
| मॉडल | KWL801C-RS485 | KWL801C-RJ45 | KWL801C-RS232 | KWL801C-TTL |
| माप की आवृत्ति | 80GHz | |||
| संचार | RS485 | |||
| अधिग्रहण की आवृत्ति | ≥200ms/ विन्यास योग्य | |||
| कार्य करंट | 12V/14mA | |||
| दूरी माप की सटीकता | ±2 मिमी | |||
| संचार प्रोटोकॉल | मॉडबस/टेक्स्ट प्रोटोकॉल | |||
| एंटीना बीम की चौड़ाई | ±2.75° | |||
| आपूर्ति वोल्टेज | 9 ~ 24V | |||
| माप की सीमा |
0.2~40 मीटर 0.18~30 मीटर 0.1~15/20 मीटर 0.06~3/5/10 मीटर |
|||
| आरएफ पल्स करंट | 100mA/20ms | |||
| कार्यशील आर्द्रता | 0~95% | |||
| धागे का प्रकार | जी धागा/ अनुकूलित | |||
| कार्य तापमान | -40~75°C | |||
| जल प्रतिरोध की डिग्री | IP68 | |||
| शुद्ध भार | 0.6 किलोग्राम | |||
4.वायरिंग निर्देश
4.1 [RS485 संस्करण] वायरिंग निर्देश
| लाल रेखा | वीसीसी (9 ~ 24 वी बिजली की आपूर्ति) |
| काली रेखा | जीएनडी |
| पीली रेखा | 485-ए |
| हरी रेखा | 485-बी |
4.2 [RJ45 नेटवर्क पोर्ट संस्करण] वायरिंग निर्देश
4.3 [RS232 संस्करण] वायरिंग निर्देश
| लाल रेखा | 12 (6~28V बिजली की आपूर्ति) |
| काली रेखा | जीएनडी |
| पीली रेखा | TX |
| हरी रेखा | आरएक्स |
4.4 [टीटीएल संस्करण] वायरिंग निर्देश
| लाल रेखा | वीसी |
| काली रेखा | जीएनडी |
| पीली रेखा | TX |
| हरी रेखा | आरएक्स |
5आयाम
1प्रश्न: क्या मैं उत्पाद पर अपना लोगो लगा सकता हूँ?
उत्तर: निश्चित रूप से। लोगो को आवास पर मुद्रित किया जा सकता है, और कंपनी का नाम नाम प्लेट पर उकेरा जा सकता है।
2प्रश्न: गुणवत्ता नियंत्रण के बारे में क्या?
एकः सभी उत्पादों को पैक करने से पहले 3 बार परीक्षण किया जाएगा।
3प्रश्न: क्या मैं परीक्षण आदेश जारी कर सकता हूँ, उदाहरण के लिए 1 पीसी?
एः निश्चित रूप से, परीक्षण आदेश स्वीकार्य है। आम तौर पर, हमारे पास स्टॉक में सामान्य मॉडल हैं। भुगतान प्राप्त होने के बाद 1 सप्ताह के भीतर नमूना भेजा जाएगा।
4प्रश्न: क्या आप मेरी आवश्यकताओं के अनुसार डिजाइन कर सकते हैं?
A: बेशक, हमारी टीम आपके लिए डिजाइन करेगी, ताकि हमारे दूध प्रवाह मीटर आपके अंत में पूरी तरह से काम करें।
शीआन कासीस आईएसओ 9001-2008, जीजेबी 9001बी-2009, सीई, आंतरिक सुरक्षा विस्फोट-सबूत और अलग सुरक्षा विस्फोट-सबूत आदि द्वारा प्रमाणित है।जो सुनिश्चित करते हैं कि हमारे उत्पाद अंतरराष्ट्रीय मानकों के अनुरूप हैं.
हम 10 वर्षों के लिए दबाव, स्तर और प्रवाह मापने के उपकरणों और संबंधित उत्पादों के निर्माण में विशेषज्ञता प्राप्त कर रहे हैं। हम अनुभवी तकनीकी और प्रबंधन कर्मियों,हमारे सभी कर्मचारियों के प्रयासों के माध्यम से, हम एक पेशेवर माप उपकरण निर्माता और समाधान प्रदाता बन गए हैं। और हम लगातार उत्पाद की गुणवत्ता में सुधार करने की कोशिश कर रहे हैं।
वर्तमान में, काइसे सेंसर पहले से ही अमेरिका, स्पेन, ऑस्ट्रेलिया, चिली और 20 अन्य देशों और क्षेत्रों में निर्यात किया जाता है, और कई अनुकूल प्रतिक्रियाएं प्राप्त हुई हैं।हमारे विदेशी वितरक भी बढ़ रहे हैं।हम अपने सिद्धांत के रूप में उचित मूल्य, कुशल उत्पादन समय और अच्छी बिक्री के बाद सेवा को मानते हैं और आपसी विकास के लिए अधिक ग्राहकों के साथ सहयोग करने की उम्मीद करते हैं।
