Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KDF1100
1परिचय
1.1 माप का सिद्धांत
अल्ट्रासोनिक डोपलर प्रवाहमीटर एक मेजबान है जो आरएस 485 के माध्यम से अल्ट्रासोनिक डोपलर प्रवाहमीटर के प्रवाह गति, पानी के स्तर और तापमान को एकत्र करता है,और साइट पर वास्तविक स्थिति के अनुसार विभिन्न चैनल मापदंडों इनपुटपानी के प्रवाह क्षेत्र S (m2) की गणना चैनल मापदंडों और एकत्रित जल स्तर H (m) का उपयोग करके की जाती है।और क्षणिक प्रवाह दर (Q=V*S) पानी के प्रवाह क्षेत्र और प्रवाह गति V (m/s) को गुणा करके गणना की जाती है, और संचयी प्रवाह दर संचयी समय से प्रवाह दर को गुणा करके गणना की जाती है।
इससे हम यह जान सकते हैंःQ=V*S
क्षणिक प्रवाह दर * समय अंतर = संचयी प्रवाह दर
1.2 संरचना
KDF1000 श्रृंखला प्रवाह मीटर एक उत्पाद है जो प्राकृतिक जल, नहरों या पाइपलाइनों में पानी की गति और प्रवाह को मापता है।
प्रवाह मीटर दो भागों में विभाजित हैः सेंसर और मेजबान, जो एक केबल द्वारा जुड़े होते हैं।
यह नहरों और नदियों में पानी की गति और प्रवाह को माप सकता है और पानी का स्तर सेंसर के शीर्ष से 20 सेमी अधिक अधिक है।
यह पाइपों और नलिकाओं में पानी की गति और प्रवाह को माप सकता है। पानी का स्तर सेंसर के शीर्ष से 20 सेमी से अधिक अधिक होना चाहिए, और पाइप का आंतरिक व्यास ≥ 500 मिमी होना चाहिए।
2तकनीकी विनिर्देश
| विद्युत आपूर्ति |
विद्युत आपूर्ति सीमाः 10.8 वीडीसी~26.4 वीडीसी; RS485 12V बिजली की खपतः 88mA±1mA (लगभग 1.06W) RS485 24V बिजली की खपतः 52mA±1mA (लगभग 1.25W) RS485+4 ¢ 20mA 12V बिजली की खपतः 110 mA±1mA (लगभग 1.32W) RS485+4 ¢ 20mA 24V बिजली की खपतः mA आउटपुट के बिना 24V बिजली की आपूर्ति |
| आउटपुट विशेषताएं | RS485/ModBus मानक प्रोटोकॉल; 4~20mA (कारखाना डिफ़ॉल्ट के बिना) |
| माप प्रदर्शन |
प्रवाह सीमाः 1L/s~99999.99m3/h; पानी की गहराई सीमाः 0.02~3m, 0.02~10m (कृपया आदेश देने से पहले अधिकतम पानी की गहराई की पुष्टि करें); डिस्प्ले इंटरफ़ेस 1: पानी का स्तर, तत्काल प्रवाह, संचयी प्रवाह डिस्प्ले इंटरफेस 2: पानी का स्तर, प्रवाह दर, क्रॉस सेक्शन क्षेत्र, तापमान; प्रवाह संकल्पः 0.0001L/s. |
| भौतिक गुण |
स्प्लिट शेल सामग्रीः एबीएस, सेंसर सामग्रीः पीओएम सेंसर सुरक्षा स्तरः IP68 ट्रांसमीटर सुरक्षा स्तरः IP65; सेंसर के बीच केबलः एयर डक्ट के साथ 4-कोर शील्ड केबल, फैक्ट्री डिफ़ॉल्ट लंबाई 10 मीटर, तार व्यास 8 मिमी (अन्य तार लंबाई को अनुकूलित करने की आवश्यकता है) । |
| कार्य वातावरण |
कार्य तापमानः 0°60°C (गैर-जमाव स्थिति); भंडारण तापमानः -20~80°C; |
3आयाम
3.1 उत्पाद चित्र

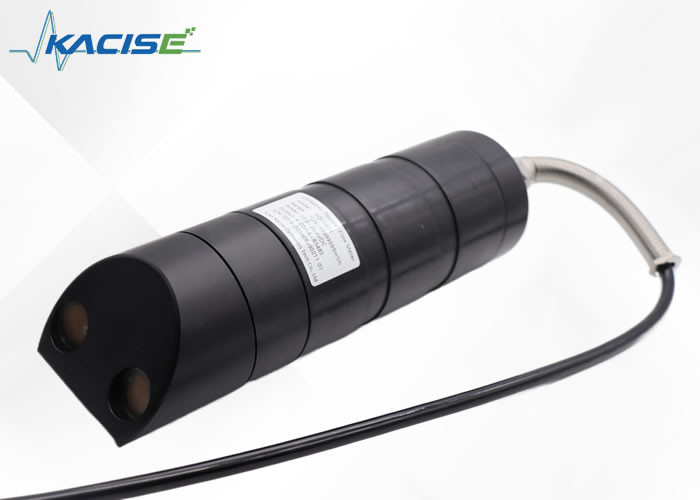

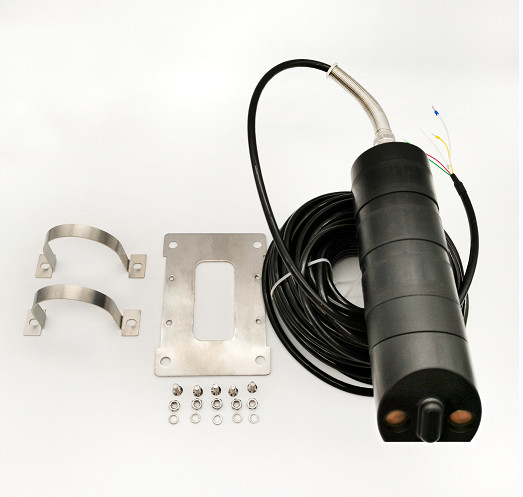

सेंसर की भौतिक छवि (सभी सामान सहित)

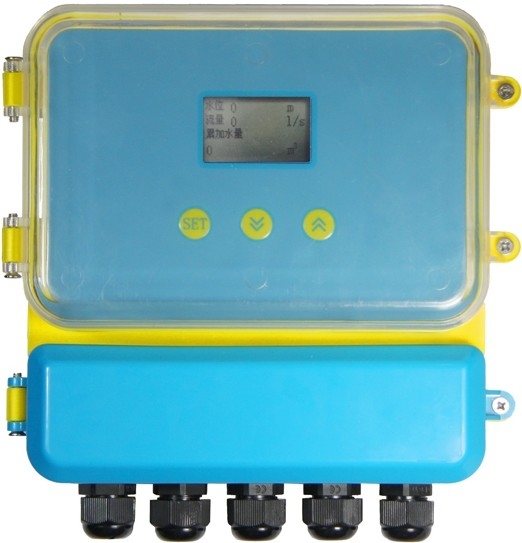

अल्ट्रासोनिक डोपलर प्रवाहमीटर (होस्ट) भौतिक चित्र
3.2 संरचना का आकार
4.इंस्टॉलेशन निर्देश
4.1 संयोजन चित्र
कारखाने के सामानों में चार फिक्सिंग प्लेट हैं। कृपया चित्र देखें। फिक्सिंग के बाद, इसे उपकरण बॉक्स या लकड़ी के बोर्ड पर स्थापित किया जा सकता है।
| अल्ट्रासोनिक डोपलर प्रवाहमीटर कारखाने के सामान की सूची | |||
| नहीं। | नाम | मॉडल/स्पेसिफिकेशन | राशि |
| 1 | अल्ट्रासोनिक डोपलर प्रवाहमीटर मेजबान | 1 | |
| 2 | अल्ट्रासोनिक डोपलर प्रवाहमीटर सेंसर | 1 | |
| 3 | (सेंसर कारखाने के सामान सहित) | 1 | |
| 4 | माउंटिंग बेस प्लेट | M6*16 | 4 |
| 5 | फ्लैट हेड मशीन स्क्रू | 2 | |
| 6 | क्लैंप | 4 | |
| 7 | माउंटिंग गास्केट | M4*12 | 4 |
| 8 | क्रॉस राउंड हेड सेल्फ-टैपिंग स्क्रू | M4*25 | 4 |

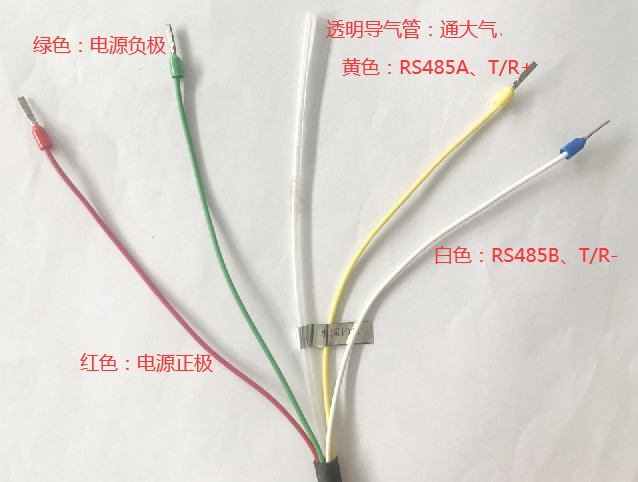

4.2 वायरिंग
अल्ट्रासोनिक डॉपलर प्रवाहमीटर और मेजबान कनेक्शन आरेख
5आवेदन
