Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

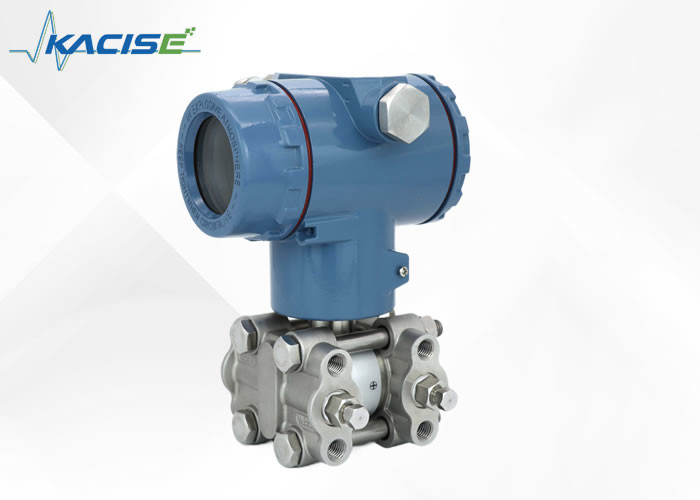

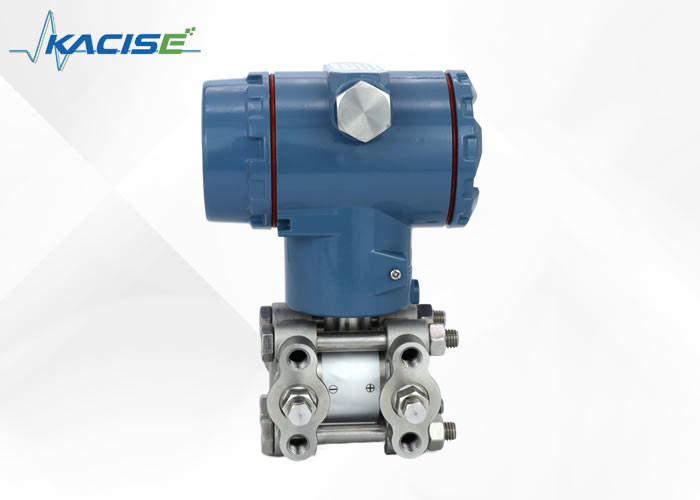

कPT1000-DPमोनोक्रिस्टलीय सिलिकॉन बुद्धिमान अंतर
दबाव ट्रांसमीटर
1.परिचय
KPT1000-DP एकल क्रिस्टल सिलिकॉन अंतर दबाव ट्रांसमीटर एक एकल क्रिस्टल सिलिकॉन सेंसर चिप का उपयोग करता है उन्नत जर्मन एमईएमएस तकनीक से बना, एक डबल डायाफ्राम संरचना,और उत्पाद की उच्च परिशुद्धता और अति उच्च स्थिरता प्राप्त करने के लिए उत्तम उत्पादन प्रौद्योगिकीएम्बेडेड बुद्धिमान सिग्नल प्रोसेसिंग मॉड्यूल दबाव और तापमान मुआवजे का सही संयोजन प्राप्त करता है।स्थिर दबाव और तापमान परिवर्तन की एक विस्तृत श्रृंखला के तहत विश्वसनीय माप सटीकता और उत्कृष्ट दीर्घकालिक स्थिरता प्रदान करना.
KPT1000-DP एकल क्रिस्टल सिलिकॉन अंतर दबाव ट्रांसमीटर का उपयोग तरल, गैस या भाप के तरल स्तर, घनत्व और दबाव को मापने के लिए किया जा सकता है,और यह एक 4-20mA डीसी (अतिरिक्त HART संचार) वर्तमान संकेत उत्पादन में परिवर्तित;
रिमोट और स्थानीय पैरामीटर सेटिंग फ़ंक्शन कॉन्फ़िगरेशन हार्ट या RS485 संचार और पैनल बटन के माध्यम से महसूस किया जाता है।
2विशेषताएं
3आवेदन
| मॉडल | KPT1000-DP उच्च परिशुद्धता अंतर दबाव ट्रांसमीटर | |||||||||
| माप का माध्यम | तरल, गैस या भाप के दबाव को मापता है | |||||||||
| माप का प्रकार | अंतर दबाव माप, पूर्ण दबाव माप | |||||||||
| आउटपुट सिग्नल |
4~20mA+HART प्रोटोकॉल डिजिटल संकेत RS485 सीरियल पोर्ट सिग्नल |
|||||||||
| माप सीमा | रेंज कोड | 0B | 0C | 0E | 0F | 0G | ||||
| रेंज | (0~0.6) केपीए~6 केपीए | (0~2) केपीए~40 केपीए | (0~2.5) केपीए~250 केपीए | (0~10) केपीए~1 एमपीए | (0~30) केपीए~3एमपीए | |||||
| अनुशंसित संपीड़न अनुपात | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| संदर्भ सटीकता | ±0.05% | यदि टीडी>10 (टीडी = अधिकतम सीमा/समायोजन सीमा), तोः | ±(0.005*टीडी) % | यदि सीमा 0B उत्पाद, TD>6 है, तोः | / | |||||
| ±0.075% | ±(0.0075*टीडी) % | ± 0.125*TD) % | ||||||||
| ±0.1% | ± 0.01*TD) % | ±(0.166*टीडी) % | ||||||||
| परिवेश तापमान प्रभाव |
कुल प्रभाव (-25~+65) °C पर हैः ±(0.15*TD+0.05)%*Span कुल प्रभाव (-40~-25) °C और (+65~+85) °C पर हैः ±(0.2*TD+0.05)%*Span |
|||||||||
| अतिचाप प्रभाव | ±0.1%*स्पैन | |||||||||
| स्थैतिक दबाव प्रभाव | ± ((0.05%URL+0.075%Span) /10MPa | |||||||||
| दीर्घकालिक स्थिरता | ±0.15%URL/10 वर्ष | |||||||||
| विद्युत आपूर्ति प्रभाव | ±0.001%/10V ((12~36) वीडीसी, नगण्य | |||||||||
| सीमा | यह सीमा के ऊपरी और निचले सीमाओं के भीतर मनमाने ढंग से समायोजित किया जा सकता है। प्रदर्शन विशेषताओं को अनुकूलित करने के लिए सबसे कम संभव सीमा अनुपात के साथ एक सीमा कोड का चयन करने की सिफारिश की जाती है। | |||||||||
| शून्य सेटिंग | कैलिब्रेशन रेंज ≥ न्यूनतम सीमा | |||||||||
| स्थापना स्थिति प्रभाव | डायफ्राम की सतह के समानांतर स्थापना स्थिति का परिवर्तन शून्य बिंदु प्रभाव का कारण नहीं होगा। यदि स्थापना स्थिति डायफ्राम की सतह के समानांतर नहीं है,इसे कैलिब्रेशन द्वारा समाप्त किया जा सकता हैसीमा पर कोई प्रभाव नहीं | |||||||||
| अलार्म करंट | ऑफ़लाइन | 3.6mA | ||||||||
| ऑनलाइन | 21mA | |||||||||
| इन्सुलेशन प्रतिरोध | 100MΩ या उससे अधिक जमीन के लिए (DC 500V) | |||||||||
| इन्सुलेशन शक्ति | AC 500V 50/60Hz, 1 मिनट में जमीन पर | |||||||||
| प्रतिक्रिया समय | एम्पलीफायर घटक का डम्पिंग स्थिर 0.1S है, और सेंसर समय स्थिर हैः (0.1~1.6)S, रेंज और रेंज अनुपात के आधार पर। अतिरिक्त समायोज्य समय स्थिर हैः (0.1~60)S है।गैर-रैखिक आउटपुट पर प्रभाव (जैसे वर्गमूल समारोह) इस समारोह पर निर्भर करता है और तदनुसार गणना की जा सकती है. | |||||||||
| परिवेश का तापमान | -40~+85°C डिस्प्ले के साथः -20~+65°C | |||||||||
| भंडारण तापमान | -40~+125°C | |||||||||
| भंडारण का तापमान | -40~+85°C डिस्प्ले के साथः -20~+65°C | |||||||||
| कार्य दबाव (सिलिकॉन तेल) | 16MPa 25MPa 42MPa तीन स्तर | |||||||||
| स्थिर दबाव सीमा | 3.5 केपीए के पूर्ण दबाव से नामित दबाव तक, सुरक्षा दबाव नामित दबाव से 1.5 गुना अधिक हो सकता है और ट्रांसमीटर के दोनों पक्षों पर एक ही समय में लागू किया जा सकता है | |||||||||
| अलगाव डायफ्राम | स्टेनलेस स्टील 316L,हैस्टेलॉय सी-276,टैंटलम,सोना चढ़ाया | |||||||||
| प्रक्रिया कनेक्शन सामग्री | स्टेनलेस स्टील 304, 316 वैकल्पिक | |||||||||
| नट्स और बोल्ट | स्टेनलेस स्टील (A2-70), जस्ती कार्बन स्टील (12.8) | |||||||||
| ट्रांसमीटर आवास |
एल्यूमीनियम मिश्र धातु + एपॉक्सी राल (सतह छिड़काव) स्टेनलेस स्टील |
|||||||||
| सीलिंग रिंग | नाइट्रिल-बुटाडीन रबर ((एनबीआर),फ्लोराइड रबर ((एफकेएम),पोलीटेट्राफ्लोरोएथिलीन (पीटीएफई) | |||||||||
| भरना | सिलिकॉन तेल, खाद्य तेल, FL तेल | |||||||||
| प्रक्रिया कनेक्शन | प्रक्रिया कनेक्शन फ्लैंज के दोनों छोरों में NPT1/4 और UNF7/16 आंतरिक धागे हैं | |||||||||
| सुरक्षा स्तर | IP65, IP67 (विस्फोट प्रतिरोधी) | |||||||||
| वजन | 2.6 किलोग्राम (माउंटिंग ब्रैकेट, प्रोसेस कनेक्शन एक्सेसरीज के बिना) | |||||||||
विद्युत आपूर्ति और भार की स्थितिः
5तार
| ① | + | बिजली आपूर्ति और डिजिटल संचार आउटपुट टर्मिनल |
| ② | - | |
| ② | - | बाहरी संकेतक (एम्पीमीटर) के तारों के टर्मिनल |
| ③ | + |
6आयाम
