Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KPS200

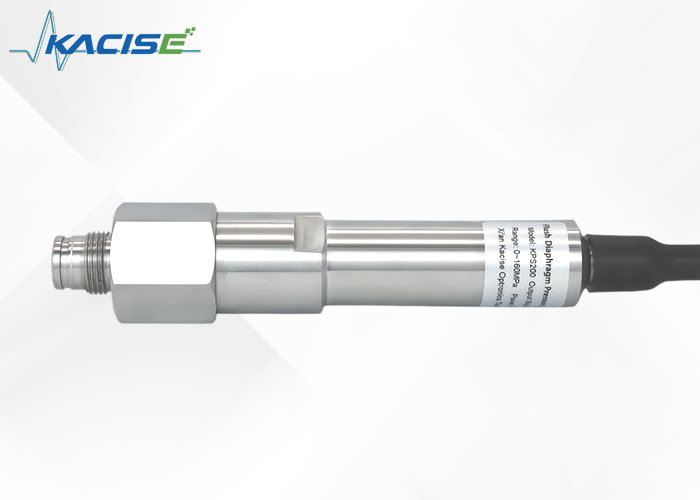

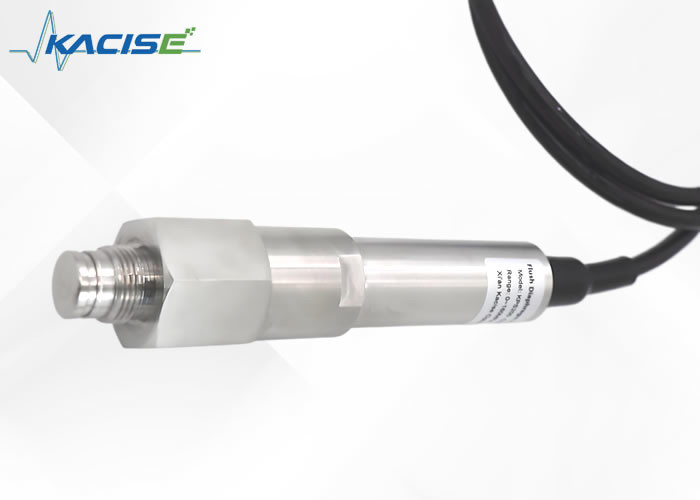

KPS200 फ्लश झिल्ली दबाव ट्रांसमीटर
1.परिचय
तनाव गेज उच्च दबाव दबाव ट्रांसमीटर हमारी कंपनी के परिचय और विदेशी उत्पाद प्रौद्योगिकी के पाचन का एक और परिणाम है। इसकी माप सीमा 160Mpa तक पहुंच सकती है,और यह उच्च प्रतिक्रिया की विशेषताओं है, उच्च परिशुद्धता, ठोस संरचना, संक्षारण प्रतिरोध, कंपन प्रतिरोध, उच्च प्रदर्शन और उच्च लागत प्रदर्शन।
यह उत्पाद पेट्रोलियम उद्योग में व्यापक रूप से उपयोग किया जाता है, विशेष रूप से आयातित मिट्टी पंपों, फ्रैक्चरिंग ट्रकों, सीमेंटिंग ट्रकों आदि के उच्च दबाव माप के लिए।और आयातित उत्पादों को बदलने के लिए पसंदीदा ट्रांसमीटर है.
यह विस्फोट-सबूत प्रकार GB3836.1-2010 और GB3836.4-2010 मानकों की आवश्यकताओं को पूरा करता है और विस्फोट-सबूत प्रमाण पत्र प्राप्त किया है।
विस्फोट-प्रूफ उत्पाद उन अवसरों के लिए उपयुक्त है जहां विस्फोटक गैसें दिखाई दे सकती हैं। संबंधित विस्फोट-प्रूफ क्षेत्र क्षेत्र 1 और क्षेत्र 2 हैं, और विशिष्ट प्रतिनिधि गैस प्रोपेन है।
2आयाम
3.तकनीकी विनिर्देश
| माप सीमा | 0~30...160MPa |
| अतिभार | 1.5 गुना पूर्ण पैमाने का दबाव (अधिकतम 160MPa) |
| गैर-रैखिकता | ±0.5% एफएस |
| शून्य त्रुटि | ± 1% एफएस |
| पूर्ण सीमा त्रुटि | ± 1% एफएस |
| इन्सुलेशन प्रतिरोध | 250Ω@250V DC |
| परिचालन तापमान | -30~70°C |
| धमाका प्रतिरोधी प्रकार | -30~60°C |
| भंडारण तापमान | -40~70°C |
| विद्युत आपूर्ति | 12~28 वीडीसी |
| आउटपुट सिग्नल | 4~20 मीटर एडीसी (दूसरी पंक्ति) |
| भार प्रतिरोध | ≤(U-12)/0.02Ω (दूसरी पंक्ति) |
| आवरण संरक्षण | IP65 |
| विद्युत कनेक्शन | चार कोर या छह कोर प्लग-इन |
| इलेक्ट्रॉनिक आवरण | स्टेनलेस स्टील 304 |
| सेंसर आवरण (दबाव-संवेदनशील डायफ्राम) | स्टेनलेस स्टील 17-4PH |
| सील | नाइट्राइल रबड़, तांबा पैड |
4परिवहन, पैकेजिंग और भंडारण
4.1 परिवहन
जांचें कि क्या परिवहन के दौरान उपकरण क्षतिग्रस्त हो गया है। यदि स्पष्ट क्षति है, तो कृपया हमसे संपर्क करें।
4.2 पैकेजिंग और भंडारण
स्थापना से पहले पैकेजिंग न निकालें।
4.3 भंडारण के लिए अनुमेय शर्तेंः
भंडारण तापमानः -40~+70 °C
भंडारण आर्द्रताः 45%~75% सापेक्ष आर्द्रता (कोई संघनक नहीं)
5. स्थापना
इस उत्पाद में प्रयोग किया जाने वाला दबाव संवेदनशील तत्व दबाव-संवेदनशील डायफ्राम के माध्यम से दबाव प्रेषित करता है। किसी भी स्पर्श से ट्रांसमीटर को नुकसान होगा।
▶ किसी भी तरह से दबाव इंटरफेस के अंदर को न छूएं।
5.1 स्थापना की तैयारी
जांचें कि प्रेषक की उपस्थिति अच्छी है;
प्रेषक के दबाव इंटरफ़ेस की सील सतह साफ और क्षतिग्रस्त नहीं है;
मापी जाने वाली सामग्री की प्रयोज्यता पर विचार करें;
परिवेश का तापमान और मध्यम तापमान उत्पाद के तकनीकी विनिर्देशों के भीतर होना चाहिए।
सुरक्षित विद्युत स्थापना के लिए पर्याप्त स्थान है।
5.2 ट्रांसमीटर की स्थापना और सील करने की विधि: सीधा धागा, सील करने की सतह सील करने वाली अंगूठी का उपयोग करती है
इंस्टॉलेशन आंतरिक धागाः
ट्रांसमीटर स्थापना के आंतरिक धागे की गहराई धागे की लंबाई से अधिक होनी चाहिए।
5.3 ट्रांसमीटर विद्युत प्रणाली
उत्पाद के अनुरूप प्लग-इन एक जलरोधक प्लग-इन है। उत्पाद सुरक्षा स्तर सुनिश्चित करने के लिए, विद्युत कनेक्शन के दौरान कनेक्टर को लॉक करना सुनिश्चित करें।
बिजली की आपूर्तिः विवरण के लिए उत्पाद के लेबल को देखें (ऊर्जा की आपूर्ति को प्रासंगिक मानकों की आवश्यकताओं को पूरा करना चाहिए, और बिजली की आपूर्ति प्रणाली विश्वसनीय होनी चाहिए।) आंतरिक रूप से सुरक्षित विस्फोट-सबूत ट्रांसमीटर एक सुरक्षा बाधा द्वारा संचालित है.
विद्युत कनेक्शन की आवश्यकताएंः एक ऐसा केबल चुनें जिसका व्यास प्लग केबल ग्रंथि से मेल खाता हो, और केबल ग्रंथि और प्लग बरकरार होना चाहिए।
विद्युत कनेक्शन की आवश्यकताएंः तारों की परिभाषा के लिए उत्पाद लेबल देखें
उत्पाद पिन की परिभाषाः
काला: बिजली आपूर्ति V+
लालः सिग्नल आउटपुट OUT (दो तार प्रणाली)
6- विघटन, रखरखाव, सफाई और मरम्मत
6.1 उत्पाद का विघटन
ट्रांसमीटर का प्रयोग खतरनाक स्थानों जैसे विषाक्त, हानिकारक, उच्च तापमान और उच्च दबाव में किया जाता है।
▶ कृपया संबंधित संचालन विनिर्देशों का पालन करें।
▶ आवश्यक सुरक्षा उपकरण पहनें।
दबाव प्रेषक को दबाव में लाया जाना चाहिए और उसे बंद कर दिया जाना चाहिए, विद्युत कनेक्शन काट दिया जाना चाहिए और इसे निकालने के लिए एक फ्रिंज का उपयोग करना चाहिए।
6.2 रखरखाव
ट्रांसमीटर को सामान्य उपयोग के दौरान रखरखाव की आवश्यकता नहीं है और केवल निर्माता द्वारा रखरखाव किया जाता है।
विस्फोट-प्रूफ ट्रांसमीटर का प्रयोग करते समय, अनुचित संचालन से विस्फोट-प्रूफ प्रदर्शन विफल हो जाएगा।
▶ आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ उत्पादों को उत्पाद के विस्फोट-प्रूफ प्रदर्शन को प्रभावित करने से बचने के लिए सर्किट घटकों या संरचनाओं को बदलने की अनुमति नहीं है।
6.3 सफाई
गलत सफाई एजेंट का प्रयोग करने से उत्पाद के लेबल को नुकसान होगा
▶ चिड़चिड़ा करने वाले क्लीनर का इस्तेमाल न करें।
▶ साफ करने के लिए हानिकारक या तेज बर्तनों का इस्तेमाल न करें।
▶ घर्षण वाले कपड़े या स्पंज का इस्तेमाल न करें।
उत्पाद को साफ करने के लिए साफ पानी और पारंपरिक सफाई एजेंटों का प्रयोग करें। सफाई से पहले, दबाव ट्रांसमीटर को दबाव से बाहर करने और बंद करने की आवश्यकता होती है।नरम नम कपड़े से ट्रांसमीटर की सतह पोंछें.
6.4 मरम्मत
अवशिष्ट माध्यमों से व्यक्तिगत चोट, संपत्ति क्षति और पर्यावरण क्षति हो सकती है
विघटित दबाव ट्रांसमीटर पर अवशिष्ट मीडिया कर्मियों, पर्यावरण और उपकरण को नुकसान पहुंचा सकता है।
▶ खतरनाक पदार्थों के साथ, संबंधित मीडिया के सामग्री सुरक्षा डेटा सहित
दबाव ट्रांसमीटर का परिवहन करते समय, कृपया निम्नलिखित बिंदुओं पर ध्यान देंः
सभी वितरित उपकरणों में किसी भी खतरनाक पदार्थ (जैसे एसिड, क्षार, समाधान, आदि) नहीं होने चाहिए और उन्हें वापस करने से पहले साफ किया जाना चाहिए।मूल पैकेजिंग या उपयुक्त परिवहन पैकेजिंग का उपयोग किया जाना चाहिए.
6.5 उन्मूलन
उत्पाद के अनुचित उपयोग से पर्यावरण को नुकसान हो सकता है।
कृपया ट्रांसमीटर घटकों और पैकेजिंग सामग्री को पर्यावरण के अनुकूल तरीके से और राष्ट्रीय कचरा निपटान नियमों के अनुसार नष्ट करें।
7. दोष
ट्रांसमीटर में किसी प्रकार की खराबी होने पर, सबसे पहले जांचें कि ट्रांसमीटर प्रेशर कनेक्शन और विद्युत कनेक्शन से सही ढंग से स्थापित है या नहीं।
सामान्य दोष और समाधान इस प्रकार हैंः
| दोष | कारण | समाधान |
| कोई आउटपुट संकेत नहीं | केबल टूटना | कनेक्शन की जाँच करें |
| सिग्नल पूर्ण पैमाने से अधिक | ओवरवोल्टेज सीमा से अधिक | अनुमेय अधिभार सीमा का पालन करें |
| सिग्नल त्रुटि बड़ी है | परिवेश का तापमान अधिक | अनुमेय तापमान सीमा के भीतर प्रयोग करें |
| दबाव परिवर्तन, आउटपुट स्थिर है | ट्रांसमीटर क्षति | ट्रांसमीटर को बदलें |
| सिग्नल कूद | साइट पर ईएमसी हस्तक्षेप स्रोत, जैसे आवृत्ति कनवर्टर | परिरक्षित केबल का प्रयोग करें |
