KDF1300 अल्ट्रासोनिक डोपलर फ्लोमीटर

1.परिचय

अल्ट्रासोनिक डोपलर प्रवाहमीटर डोपलर प्रभाव का उपयोग करके काम करता है। एक जांच ऊपर की ओर एक कोण पर अल्ट्रासोनिक तरंगों की एक बीम उत्सर्जित करती है। ये तरंगें तरल पदार्थ के माध्यम से यात्रा करती हैं,जिसमें बुलबुले या कण जैसे अशुद्धियाँ हो सकती हैं (यह माना जाता है कि वे द्रव के समान गति से चलते हैं)जब अल्ट्रासोनिक तरंगें इन अशुद्धियों से टकराती हैं, तो परावर्तित तरंगें डॉपलर आवृत्ति बदलाव (Δf) से गुजरती हैं। यह आवृत्ति परिवर्तन द्रव के वेग के प्रत्यक्ष आनुपातिक होता है।डोपलर आवृत्ति परिवर्तन को मापकर, तरल पदार्थ की प्रवाह गति निर्धारित की जा सकती है।

2.तकनीकी विनिर्देश

3आयाम

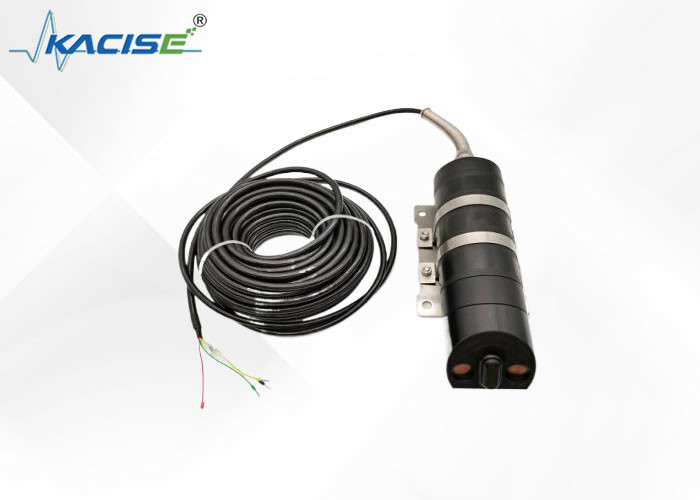

3.1 उत्पाद चित्र

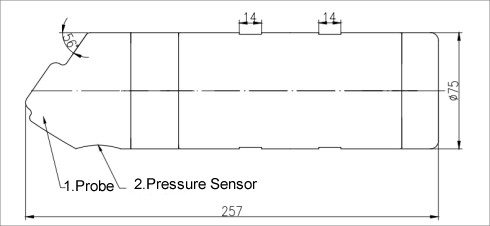

3.2 संरचनात्मक आयाम

4आवेदन

अल्ट्रासोनिक डोपलर प्रवाहमीटर एक उपकरण है जो पाइप, नहर या नदियों में पानी के प्रवाह दर को मापता है। इसका मुख्य रूप से निम्नलिखित क्षेत्रों में उपयोग किया जाता हैः

• बाढ़ आपदा निगरानी
• सीवेज निर्वहन
• प्राकृतिक नदियाँ
• नगरपालिका जल आपूर्ति और जल निकासी
• जल हानि/प्रवेश की निगरानी
• सिंचाई प्रक्रिया की निगरानी
• मुहाने और ज्वार अनुसंधान
• मत्स्य पालन/जल संरक्षण
• तटीय क्षरण अनुसंधान
• कल्वर्ट प्रक्रिया की निगरानी
• सड़क जल निकासी की निगरानी
• नहर प्रक्रिया अनुसंधान
• नदी प्रक्रिया की निगरानी

5तार

बिजली का तार:

बिजली की आपूर्ति के सकारात्मक ध्रुव से जुड़ा लाल तार (12V+ या 24V+);

बिजली की आपूर्ति के नकारात्मक ध्रुव से जुड़ा हरा तार (12V- या 24V-);

सिग्नल तार:

सफेद तार RS485A (T/R+) से जुड़ा;

पीला तार RS485B (T/R-) से जुड़ा हुआ है;

पारदर्शी वायु नलिकाः

※वायुमंडल से असुरक्षित रखा जाना चाहिए और स्थापना के दौरान सुरक्षा पर ध्यान देना चाहिए, विशेष रूप से थ्रेडिंग ट्यूब के माध्यम से गुजरते समय, पानी के प्रवेश से बचने के लिए थ्रेडिंग से पहले टेप के साथ इसे सुरक्षित करना आवश्यक है।यह जल गहराई में त्रुटियों और अन्य घटनाओं का कारण बन सकता है.

पारदर्शी वायु नलिका को तह नहीं किया जा सकता है और ट्यूब को घुमावदार करते समय झुकने का कोण <90° नहीं हो सकता है।
