विभिन्न अनुप्रयोगों और परिदृश्यों के लिए सही जल स्तर मापक

जलस्तर माप क्या है? अनुप्रयोग परिदृश्य और जलस्तर माप की स्थापना

जलस्तर मापक क्या है?
जलस्तर मापक एक उपकरण है जिसका उपयोग नदियों, झीलों, जलाशयों, सिंचाई नहरों और अन्य जल निकायों के जल स्तर को स्वचालित रूप से मापने और रिकॉर्ड करने के लिए किया जाता है।इसे "तरल स्तर गेज" या "तरल सतह गेज" भी कहा जाता हैइसका सिद्धांत विभिन्न सेंसरों के माध्यम से जल स्तर के परिवर्तन को मापने योग्य भौतिक मात्रा में परिवर्तित करना है, जिससे जल स्तर की निगरानी और रिकॉर्डिंग का एहसास होता है।निम्नलिखित जलस्तर मापकों के कई सामान्य प्रकार और उनके सिद्धांत हैं:
रडार जलस्तर मापक:यह एक माइक्रोवेव सिग्नल उत्सर्जित करता है. जब सिग्नल पानी की सतह से मिलता है, सिग्नल का एक हिस्सा वापस परिलक्षित हो जाएगा. रिसीवर परिलक्षित सिग्नल प्राप्त करने के बाद,यह सिग्नल के राउंड-ट्रिप समय के अनुसार पानी की सतह और रडार जल स्तर गेज के बीच की दूरी की गणना करता है, इस प्रकार जल स्तर की ऊंचाई निर्धारित होती है।
अल्ट्रासोनिक जल स्तर मापकःयह पानी की सतह से डिवाइस तक की दूरी को मापने के लिए अल्ट्रासोनिक धड़कनों का उपयोग करता है और फिर पानी के स्तर की गणना करता है। यह पानी की सतह से संपर्क नहीं करता है और पानी की गुणवत्ता से कम प्रभावित होता है,विभिन्न वातावरणों के लिए उपयुक्त होना।
जलस्तर मापकों के अनुप्रयोग परिदृश्य:
जल संरक्षण परियोजनाएं:जलाशयों, बांधों, नदियों, झीलों, सिंचाई क्षेत्रों आदि के जल स्तर की निगरानी के लिए प्रयोग किया जाता है,जल संरक्षण विभागों को जल संसाधनों के नियोजन और उपयोग की उचित व्यवस्था करने और जल संरक्षण परियोजनाओं के सुरक्षित संचालन को सुनिश्चित करने में सहायता करना, जैसे कि जलाशयों के जल भंडारण और निर्वहन का कार्यक्रम, और नदियों के बाढ़ नियंत्रण और सिंचाई कार्य।
औद्योगिक उत्पादन:रासायनिक, विद्युत ऊर्जा, खाद्य और पेय जैसे उद्योगों में, इसका उपयोग विभिन्न रिएक्टरों, भंडारण टैंकों, बॉयलरों और अन्य कंटेनरों के तरल स्तर की निगरानी और नियंत्रण के लिए किया जाता है,उत्पादन प्रक्रिया की सुरक्षा और स्थिरता सुनिश्चित करना और असामान्य तरल पदार्थ स्तरों के कारण उत्पादन दुर्घटनाओं और उत्पाद गुणवत्ता समस्याओं को रोकना.
पर्यावरण निगरानी:भूजल, आर्द्रभूमि, महासागर आदि के जल स्तर परिवर्तनों की निगरानी करना, पर्यावरण अनुसंधान और संरक्षण के लिए डेटा समर्थन प्रदान करना, जैसे कि भूजल की गतिशील स्थिति को समझना,वनस्पति और जानवरों पर आर्द्रभूमि पारिस्थितिकी तंत्र में जल स्तर में परिवर्तन का प्रभाव और समुद्र के स्तर में वृद्धि की समस्या।
नौवहन और जलमार्ग प्रबंधन:जलमार्गों की गहराई मापने और जल स्तर नियंत्रण के लिए डेटा प्रदान करना, जहाजों की नेविगेशन सुरक्षा और शिपिंग दक्षता सुनिश्चित करना और दुर्घटनाओं जैसे कि जहाजों को रोकना।
नगरपालिका अभियांत्रिकी:शहरी जल आपूर्ति और जल निकासी प्रणालियों के जल स्तर की निगरानी के लिए प्रयोग किया जाता है, जैसे कि जल आपूर्ति जलाशयों, जल टावरों, स्वच्छ जल तालाबों, सीवेज पंप स्टेशनों के जल स्तर नियंत्रण,वर्षा जल पंप स्टेशन, आदि, शहरी जल आपूर्ति और जल निकासी के सामान्य संचालन को सुनिश्चित करना और शहरी जलभराव को रोकना।
जलस्तर मापकों की स्थापना:
निम्नलिखित कुछ सामान्य जलस्तर मापकों के लिए सामान्य स्थापना चरण और सावधानियां हैंः
रडार जलस्तर मापक:
स्थापना की स्थिति का चयनःएक खुली और अवरुद्ध स्थिति का चयन करें, रडार बीम के प्रसार पथ पर पुलों, पेड़ों, इमारतों आदि जैसी बाधाओं से बचें; नदियों, जलाशयों आदि के लिए,यह तट पर एक स्थिर स्थिति में स्थापित किया जाना चाहिए, और पानी के स्तर में परिवर्तन की सीमा पर विचार किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि यह तब भी प्रभावी ढंग से माप कर सके जब पानी का स्तर सबसे कम हो;यह सुनिश्चित करने के लिए कि उपकरण को सामान्य रूप से स्थापित किया जा सके और सिग्नल संचरण प्रभावित न हो, अंतरिक्ष के आकार और कुएं के सिर की संरचना पर ध्यान दें.
स्थापना की ऊंचाई का निर्धारणःमाप आवश्यकताओं और स्थल पर वास्तविक स्थिति के अनुसार रडार जलस्तर मापक की स्थापना ऊंचाई निर्धारित करें।यह आवश्यक है कि एंटीना को पानी की सतह से एक निश्चित दूरी हो ताकि पानी की सतह के उतार-चढ़ाव के माप पर प्रभाव से बचा जा सके, लेकिन यह माप की सटीकता को प्रभावित करने से बचने के लिए बहुत अधिक नहीं होना चाहिए।
स्थापना की विधिः रडार जलस्तर मापक आमतौर पर ब्रैकेट स्थापना या दीवार-माउंटेड स्थापना को अपनाता है।सुनिश्चित करें कि ब्रैकेट स्थिर और स्थिर है और उपकरण के वजन और बाहरी वातावरण के प्रभाव को सहन कर सकता है; यदि दीवार पर लगाए जाते हैं, तो एक उपयुक्त दीवार चुनें ताकि यह सुनिश्चित किया जा सके कि दीवार उपकरण के वजन को सहन कर सके और इसे स्थापना निर्देशों के अनुसार तय करें।
केबल बिछाना:केबल बिछाने के समय, केबलों को बाहर की ताकतों से निचोड़ने, खींचने या पहने जाने से बचें।और एक ही समय में केबलों के जलरोधक और ग्राउंडिंग के लिए ध्यान देना केबलों गीला होने से रोकने के लिए और डिवाइस या सुरक्षा खतरों को नुकसान का कारण.
डिवाइस डिबगिंगःस्थापना पूरी होने के बाद, रडार जल स्तर मापने की मशीन को डिबग करने की आवश्यकता है, जिसमें माप मापदंडों को सेट करना, शून्य बिंदु और सीमा को कैलिब्रेट करना,संकेत की शक्ति और स्थिरता की जाँच करना, आदि, यह सुनिश्चित करने के लिए कि उपकरण सामान्य रूप से काम कर सकता है और पानी के स्तर को सटीक रूप से माप सकता है।
अल्ट्रासोनिक जल स्तर मापकः
स्थापना की स्थितिःएक ऐसी जगह चुनें जहां पानी की सतह अपेक्षाकृत शांत हो, बिना स्पष्ट लहरों और पानी के प्रवाह में हस्तक्षेप के, और एक ही समय में पानी के इनलेट के पास स्थापित करने से बचें,पानी के आउटलेट या ऐसी जगह जहां बड़ी संख्या में बुलबुले बनते हैं, ताकि अल्ट्रासोनिक तरंगों के प्रसार और प्रतिबिंब को प्रभावित न किया जा सके; स्थापना की ऊंचाई को माप सीमा और साइट पर स्थितियों के अनुसार निर्धारित किया जाना चाहिए,आम तौर पर आवश्यकता होती है कि ट्रांसड्यूसर पानी की सतह से एक निश्चित दूरी पर हो, लेकिन यह भी सुनिश्चित करता है कि प्रतिबिंबित संकेत तब भी प्राप्त किया जा सके जब पानी का स्तर सबसे कम हो।
स्थापना कोणःअल्ट्रासोनिक जलस्तर मापक का ट्रांसड्यूसर पानी की सतह पर लंबवत स्थापित किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि अल्ट्रासोनिक तरंगों को ऊर्ध्वाधर रूप से उत्सर्जित और प्राप्त किया जा सके।माप की सटीकता में सुधारयदि स्थापना की स्थिति में एक निश्चित झुकाव है, तो माप के परिणामों को तदनुसार सही करने की आवश्यकता है।
फिक्स्ड विधिःअल्ट्रासोनिक पानी के स्तर मापक को चयनित स्थिति में ब्रैकेट निर्धारण या फ्लैंज कनेक्शन आदि के माध्यम से स्थापित किया जा सकता है,यह सुनिश्चित करना कि स्थापना स्थिर है और ऑपरेशन प्रक्रिया के दौरान उपकरण को हिला या स्थानांतरित करने से रोकना.
जलरोधक उपचार:उपकरण के इंटरफेस और केबल कनेक्शन पर जलरोधी उपचार किया जाना चाहिए ताकि नमी को उपकरण में प्रवेश करने से रोका जा सके और क्षति हो सके।लंबे समय तक आर्द्र वातावरण में रहने वाले या पानी से भरने वाले स्थापना पदों के लिए, अतिरिक्त जलरोधक उपायों जैसे जलरोधक कवर या सीलेंट का उपयोग करना आवश्यक है।
कैलिब्रेशन और डिबगिंग:स्थापना पूरी होने के बाद, अल्ट्रासोनिक जल स्तर गेज को कैलिब्रेट और डिबग करने की आवश्यकता है, जिसमें माप मापदंडों को सेट करना, लाभ और अंधा क्षेत्र आदि को समायोजित करना शामिल है।विभिन्न माप वातावरणों और आवश्यकताओं के अनुकूलसाथ ही, वास्तविक माप और तुलना के माध्यम से, माप की सटीकता और उपकरण की स्थिरता की पुष्टि करें।

अल्ट्रासोनिक जल स्तर मीटर श्रृंखला

जल स्तर सेंसर चयन तालिका
उत्पाद मॉडल	चित्र	प्रदर्शन पैरामीटर
KUS3000 M18		माप सीमाः 1 मीटर आउटपुटः 4~20mA/NPN/PNP/RS485 सुरक्षा वर्गः IP65 आपूर्ति वोल्टेजः 13-30V विशेषताएंः सामग्री समर्थन अनुकूलन सामग्रीः निकेलयुक्त तांबा तापमानः -25~70°C सटीकताः 0.5%~1%
KUS3000 M30-Type1		माप सीमाः 2 मीटर आउटपुटः 4~20mA/NPN/PNP/RS485 सुरक्षा वर्गः IP65 आपूर्ति वोल्टेजः 13-30V विशेषताएंः सामग्री समर्थन अनुकूलन सामग्रीः निकेलयुक्त तांबा तापमानः -25~70°C सटीकताः 0.5%~1%
KUS3000 M30-Type2		माप सीमाः 4 मीटर आउटपुटः 4~20mA/NPN/PNP/RS485 सुरक्षा वर्गः IP65 आपूर्ति वोल्टेजः 13-30V विशेषताएंः सामग्री समर्थन अनुकूलन सामग्रीः निकेलयुक्त तांबा तापमानः -25~70°C सटीकताः 0.5%~1%
KUS3000 M30-Type3		रेंजः 6m/12m आउटपुटः 4~20mA/NPN/PNP/RS485 सुरक्षा वर्गः IP65 आपूर्ति वोल्टेजः 13-30V विशेषताएंः सामग्री समर्थन अनुकूलन सामग्रीः निकेलयुक्त तांबा तापमानः -25~70°C सटीकताः 0.5%~1%

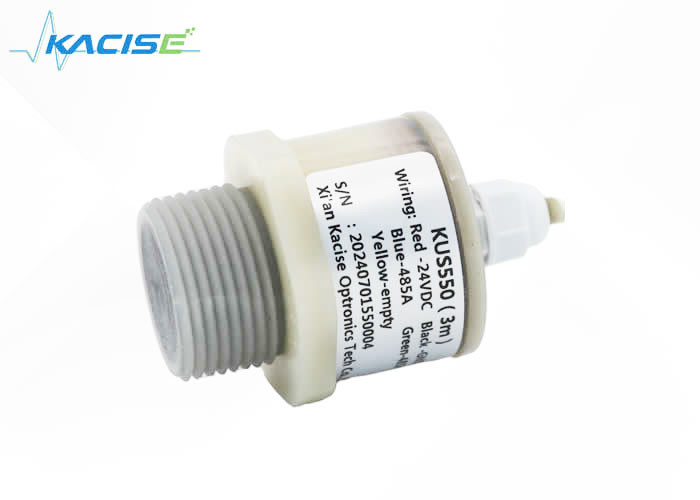

KUS550गर्म बिक्री)		माप सीमाः 0.8m~4m आउटपुटः 4~20mA/NPN/PNP/RS485/0-3V,0-5V सुरक्षा स्तरः IP68 आपूर्ति वोल्टेजः 3.3-30 वी विशेषताएंः भरने वाला गोंद एसिड और क्षार प्रतिरोधी सामग्रीः पीवीडीएफ तापमानः -40~85°C सटीकताः 0.5%~1%

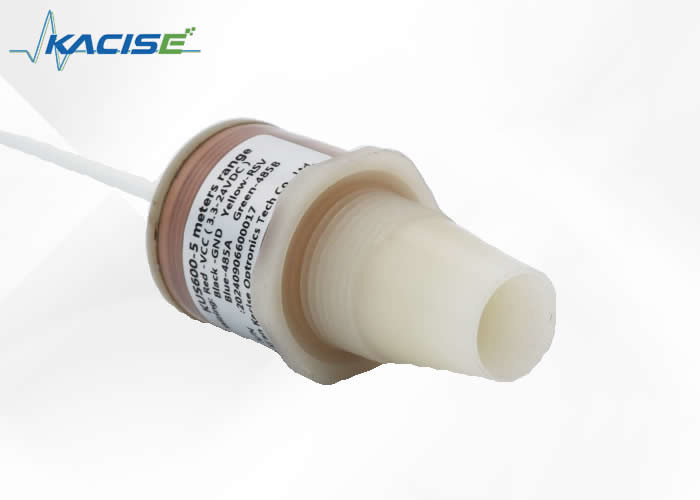

KUS600(उच्च लागत प्रदर्शन मॉडल)		दूरीः 5 मीटर आउटपुटः 4~20mA/NPN/PNP/RS485/0-3V,0-5V सुरक्षा स्तरः IP68 बिजली आपूर्ति वोल्टेजः 3.3-24 वी विशेषताएंः भरने वाला गोंद एसिड और क्षार प्रतिरोधी सामग्रीः पीवीडीएफ तापमानः -40~85°C सटीकताः 0.5%~1%

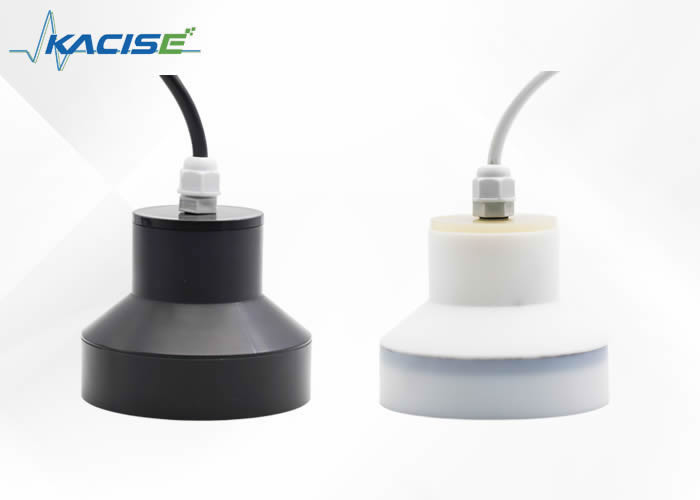

KUS630(व्यापक दायरा)		माप सीमाः 6m~30m आउटपुटः 4~20mA/NPN/PNP/RS485/0-3V,0-5V सुरक्षा स्तरः IP68 आपूर्ति वोल्टेजः 3.3-24V विशेषताएंः भरने वाला गोंद एसिड और क्षार प्रतिरोधी सामग्री: पीटीएफई/पीवीसी तापमानः -40~85°C सटीकताः 0.5%~1%
KUS640 (डिस्प्ले के साथ)		रेंजः 30 मीटर (विभिन्न रेंज के अनुसार अनुकूलित किया जा सकता है) आउटपुटः 4~20mA/NPN/PNP/RS485/0-3V, 0-5V सुरक्षा वर्गः प्रदर्शन उपकरण IP65, जांच IP68 आपूर्ति वोल्टेजः 3.3-30 वी विशेषताएंः प्रदर्शन घुमाया जा सकता है सामग्रीः सिर का खोलः धातु एल्यूमीनियम, जांच सामग्रीः पीवीडीएफ/पीटीएफई/पीवीसी तापमानः -40~85°C
KUS650 (गर्म वायरलेस मॉडल)		रेंजः 30 मीटर (विभिन्न रेंज के अनुसार अनुकूलित किया जा सकता है) आउटपुटः 4जी/लोरा/जीपीआरएस/एनबी सुरक्षा वर्गः प्रदर्शन उपकरण IP65, जांच IP68 आपूर्ति वोल्टेजः 3.6V विशेषताएंः वायरलेस सामग्रीः सिर का खोलः धातु एल्यूमीनियम, जांच सामग्रीः पीवीडीएफ/पीटीएफई/पीवीसी तापमानः -40~85°C सटीकताः 0.5%~1%

रडार जलस्तर मीटर श्रृंखला

उत्पाद मॉडल	चित्र	प्रदर्शन पैरामीटर
KLD801		मापने का माध्यमः तरल गैर संक्षारक माप सीमाः 0.05 मीटर ~ 10/20/30/60/100 मीटर प्रक्रिया कनेक्शनः G11⁄2A / 11⁄2NPT धागा/फ्लैंज ≥DN40 प्रक्रिया तापमानः -40 ~ 80°C प्रक्रिया दबावः -0.1 ~ 0.3MPa एंटीना का आकारः 32 मिमी लेंस एंटीना एंटीना सामग्रीः पीटीएफई सटीकताः ±2 मिमी सुरक्षा स्तरः IP67 केंद्र आवृत्तिः 80GHz बिजली स्रोतः दो तार /DC24V चार तार /DC12~24V चार तार प्रणाली /AC220V खोलः एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4... 20mA/HART प्रोटोकॉल चार तार प्रणालीः 4... 20mA/ RS485 Modbus
KLD802		मापने का माध्यमः गैर संक्षारक तरल, थोड़ा संक्षारक तरल माप सीमाः 0.1m~10/20/30/60/100m प्रक्रिया कनेक्शनः फ्लैंज ≥ DN80 प्रक्रिया तापमानः -40 ~ 110°C प्रक्रिया दबावः -0.1 ~ 1.6MPa एंटीना का आकारः 32 मिमी लेंस एंटीना एंटीना सामग्रीः पीटीएफई सटीकताः ±2 मिमी (माप सीमा 35 मीटर से कम) ±5 मिमी (माप सीमा 35m-100m) सुरक्षा स्तरः IP67 केंद्र आवृत्तिः 80GHz बिजली स्रोतः दो तार /DC24V चार तार /DC12~24V चार तार प्रणाली /AC220V बाहरी खोलः एल्यूमीनियम/स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4... 20mA/HART प्रोटोकॉल चार तार चार... 20mA/RS485 Modbus
KLD803		मापने का माध्यमः मजबूत संक्षारक तरल, भाप, फोम माप सीमाः 0.1m ~ 10/20/30/60/100m प्रक्रिया कनेक्शनः फ्लैंज ≥ DN50 प्रक्रिया तापमानः -40 ~ 130°C प्रक्रिया दबावः -0.1 ~ 2.5MPa एंटेना का आकारः 34 मिमी लेंस एंटेना (फ्लैंज के आकार के आधार पर) एंटीना सामग्रीः पीटीएफई सटीकताः ±2 मिमी (माप सीमा 35 मीटर से कम) ±5 मिमी (माप सीमा 35m-100m) सुरक्षा स्तरः IP67 केंद्र आवृत्तिः 80GHz बिजली स्रोतः दो तार /DC24V चार तार /DC12~24V चार तार प्रणाली /AC220V बाहरी खोलः एल्यूमीनियम/स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4... 20mA/HART प्रोटोकॉल चार तार चार... 20mA/RS485 Modbus
KLD804		मापने का माध्यमः मजबूत संक्षारक तरल, भाप, फोम माप सीमाः 0.1m~10/20/30/60/100m प्रक्रिया कनेक्शनः फ्लैंज ≥ DN50 प्रक्रिया तापमानः -40 ~ 130°C प्रक्रिया दबावः -0.1 ~ 1.0MPa एंटीना का आकारः 76 मिमी लेंस एंटीना एंटीना सामग्रीः पीटीएफई सटीकताः ±2 मिमी सुरक्षा स्तरः IP67 केंद्र आवृत्तिः 80GHz बिजली स्रोतः दो तार /DC24V चार तार /DC12~24V चार तार प्रणाली /AC220V खोलः एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4... 20mA/HART प्रोटोकॉल चार तार चार... 20mA/RS485 Modbus
KLD805		मापने का माध्यमः मजबूत संक्षारक तरल, भाप, फोम, उच्च तापमान और उच्च दबाव माप सीमाः 0.1m~10/20/30/60/100m प्रक्रिया कनेक्शनः फ्लैंज ≥ DN80 प्रक्रिया तापमानः -40 ~ 200°C प्रक्रिया दबावः -0.1 ~ 2.5MPa एंटीना का आकारः 76 मिमी लेंस एंटीना (फ्रेंच आकार के अनुसार अनुकूलित) एंटीना सामग्री: पीटीएफई/अंतर्निहित भरने सटीकताः ±2 मिमी सुरक्षा स्तरः IP67 केंद्र आवृत्तिः 80GHz बिजली स्रोतः दो तार /DC24V चार तार /DC12~24V चार तार /AC220V खोलः एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4... 20mA/HART प्रोटोकॉल चार तार चार... 20mA/RS485 Modbus
KLD806		माप माध्यमः ठोस पदार्थ, भंडारण कंटेनर, प्रक्रिया कंटेनर या मजबूत धूल की स्थिति माप सीमाः 0.3m~10/20/30/60/100m प्रक्रिया कनेक्शनः फ्लैंज ≥ DN100 प्रक्रिया तापमानः -40 ~ 110°C प्रक्रिया दबावः -0.1 ~ 0.3MPa एंटीना का आकारः 76 मिमी लेंस एंटीना + सार्वभौमिक शुद्धिकरण (या बिना शुद्ध किए) एंटीना सामग्रीः पीटीएफई सटीकताः ±5 मिमी सुरक्षा स्तरः IP67 केंद्र आवृत्तिः 80GHz बिजली स्रोतः दो तार /DC24V चार तार /DC12~24V चार तार /AC220V खोलः एल्यूमीनियम/प्लास्टिक/स्टेनलेस स्टील सिग्नल आउटपुटः दो तार /4... 20mA/HART प्रोटोकॉल चार तार चार... 20mA/RS485 Modbus
KWL801		मापने का माध्यमः पानी माप सीमाः 0.1m~65m माउंटिंग विधिः ब्रैकेट या धागा बिजली की आपूर्तिः 9~36 वीडीसी आउटपुटः RS485 एंटीना का आकारः 42 मिमी लेंस एंटीना एंटीना सामग्रीः प्लास्टिक मामले की सामग्रीः प्लास्टिक सटीकताः±2 मिमी

क्षमता जल स्तर माप

उत्पाद मॉडल	चित्र	प्रदर्शन पैरामीटर
KSLV605		पता लगाने की सीमाः 0.1~3 मीटर सटीकताः 0.5%~1% तापमान प्रतिरोधः -50~250°C परिवेश का तापमानः -40~85°C भंडारण तापमानः -55°C~+125°C दबाव सीमाः -0.1MPa~32MPa आउटपुट सिग्नलः 4~20mA /RS485 संचार बिजली आपूर्ति वोल्टेजः 5~36V DC तरल स्तर गेज सामग्रीः 304/316 स्टेनलेस स्टील, 1Gr18Ni19Ti या PTFE विस्फोट प्रतिरोधी वर्गः ExibIICT6 सुरक्षा स्तरः IP67
KSLV605डिस्प्ले के साथ)		पता लगाने की सीमाः 0.1~3 मीटर सटीकताः 0.5%~1% तापमान प्रतिरोधः -50~250°C परिवेश का तापमानः -40~85°C भंडारण तापमानः -55°C~+125°C दबाव सीमाः -0.1MPa~32MPa आउटपुट सिग्नलः 4~20mA /RS485 संचार बिजली आपूर्ति वोल्टेजः 5~36V DC तरल स्तर गेज सामग्रीः 304/316 स्टेनलेस स्टील, 1Gr18Ni19Ti या PTFE विस्फोट प्रतिरोधी वर्गः ExibIICT6 सुरक्षा स्तरः IP67
KSLV605वायरलेस)		पता लगाने की सीमाः 0.1~3 मीटर सटीकताः 0.5%~1% तापमान प्रतिरोधः -50~250°C परिवेश का तापमानः -40~85°C भंडारण तापमानः -55°C~+125°C दबाव सीमाः -0.1MPa~32MPa आउटपुट सिग्नलः वायरलेस आउटपुट प्रकार तरल स्तर मीटर संचार दूरी 200 मीटर से कम है बिजली आपूर्ति वोल्टेजः 3.3-36V (बैटरी संचालित वैकल्पिक) तरल स्तर गेज सामग्रीः 304/316 स्टेनलेस स्टील, 1Gr18Ni19Ti या PTFE विस्फोट प्रतिरोधी वर्गः ExibIICT6 सुरक्षा स्तरः IP67
