उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
मॉडल संख्या:
KSLV605
वीडियो
वीडियो
वीडियो
| गुण | कीमत |
|---|---|
| मापने की सीमा | 0.1~3 मी |
| दबाव सीमा | -0.1MPa～32MPa |
| कैपेसिटेंस डिटेक्शन रेंज | 10पीएफ～500पीएफ |
| वोल्टेज आपूर्ति | 5~36 वी डीसी |
| उत्पादन में संकेत | 4-20mA/RS485 |
| माप सटीकता | स्तर 0.1,0.2,0.5,1 |
| पर्यावरण का तापमान | -40～85℃ |
| रेंजिंग संकल्प | 0.1 मिमी |
| लंबी स्थिरता | ≤0.1%एफएस/वर्ष |
| संरक्षण वर्ग | आईपी67 |

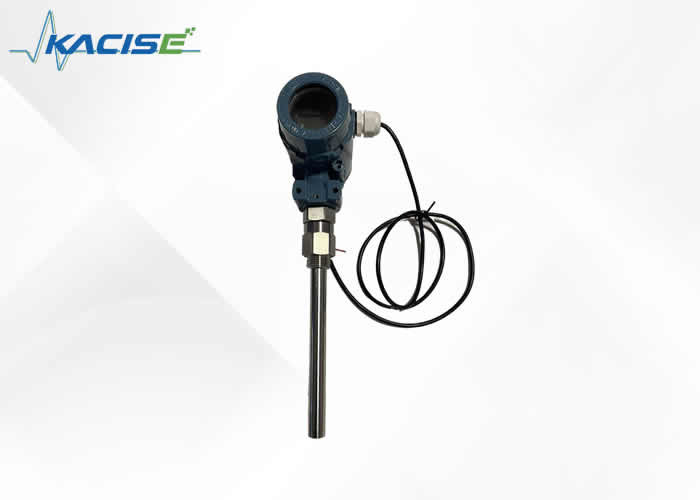

उच्च तापमान और उच्च दबाव संक्षारण प्रतिरोधी कैपेसिटिव लेवल सेंसर विशेष रूप से बॉयलर स्तर की निगरानी अनुप्रयोगों के लिए इंजीनियर किया गया है। चरम स्थितियों का सामना करने के लिए डिज़ाइन किया गया, यह सेंसर उच्च तापमान, उच्च दबाव बॉयलर सिस्टम में विश्वसनीय और सटीक स्तर माप प्रदान करता है। इसका संक्षारण प्रतिरोधी निर्माण सटीक वास्तविक समय स्तर डेटा के माध्यम से परिचालन सुरक्षा और दक्षता बनाए रखते हुए दीर्घकालिक प्रदर्शन सुनिश्चित करता है।
कैपेसिटिव लिक्विड लेवल सेंसर में दो मुख्य घटक होते हैं: सेंसर जांच और ट्रांसमीटर। संरचना अनुप्रयोग आवश्यकताओं के आधार पर भिन्न होती है।
ए:सेंसर जांच जो कंटेनर या मापने वाली ट्यूब में फैली हुई है
बी एवं सी:उपकरण इंटरफ़ेस के लिए गैस चरण और तरल चरण कनेक्शन फ़्लैंज
डी:मापने वाला सिलेंडर जो सेंसर इलेक्ट्रोड के साथ कैपेसिटेंस बनाता है
ई:माप सटीकता बनाए रखने के लिए आवधिक सफाई के लिए ड्रेन फ्लैंज
एफ:ट्रांसमीटर जो कैपेसिटेंस परिवर्तन को 4-20mADC मानक सिग्नल में परिवर्तित करता है
KSLV606 डिस्प्ले मॉडल दो वायरिंग विधियों का समर्थन करता है:
आरएस485 कनेक्शन:
4-20mA कनेक्शन:
स्थापना नोट:तरल स्तर के उतार-चढ़ाव से माप त्रुटियों को रोकने के लिए हमेशा पहले गैस चरण वाल्व खोलें, उसके बाद तरल चरण वाल्व खोलें। सुनिश्चित करें कि केबल कनेक्शन सुरक्षित और संक्षारण प्रतिरोधी हैं। नियमित रखरखाव में समय-समय पर जल निकासी शामिल है (गंदे मीडिया के लिए साप्ताहिक 1-2 बार, स्वच्छ मीडिया के लिए मासिक)।
सामान्य ट्रांसमीटर वायरिंग विधियाँ:
मानक स्थापना:
गैस-तरल चरण फ्लैंज को गैसकेट और बोल्ट के साथ उपकरण फ्लैंज से कनेक्ट करें। स्थापना से पहले सुनिश्चित करें कि आउटलेट पाइप साफ हैं और सीलिंग सतह बरकरार है।
टिप्पणी:आसान रखरखाव के लिए उपकरण और उपकरण फ्लैंज के बीच वाल्व जोड़ें।
बॉयलर-विशिष्ट स्थापना:
विशेष गर्मी नष्ट करने वाली संरचना ट्रांसमीटर को उच्च तापमान से बचाती है। नीचे स्थित ट्रांसमीटर के साथ सही अभिविन्यास सुनिश्चित करें।
प्रदर्शन शून्य दिखाता है:शॉर्ट्स या गुणवत्ता संबंधी समस्याओं के लिए 24V बिजली आपूर्ति, ट्रांसमीटर की जाँच करें
4mA से नीचे वर्तमान:तरल स्तर की स्थिति, ट्रांसमीटर समायोजन, या संभावित दोषों को सत्यापित करें
करंट 25mA से अधिक है:ट्रांसमीटर सर्किट शॉर्ट्स या अत्यधिक वर्तमान समायोजन की जाँच करें
प्रदर्शन में उतार-चढ़ाव:वास्तविक तरल स्तर स्थिरता, कनेक्शन गुणवत्ता, या ट्रांसमीटर समस्याओं की जांच करें
कोई प्रदर्शन परिवर्तन नहीं:ट्रांसमीटर कार्यक्षमता का परीक्षण करें और पाइप रुकावटों या कनेक्शन टूटने की जांच करें
धीमी प्रतिक्रिया:सेंसर को अशुद्धियों से साफ़ करें या आंशिक गैस चरण रुकावट की जाँच करें
मापन युक्ति:वोल्टमीटर को बिजली लाइन टर्मिनलों से जोड़कर हमेशा 24V बिजली आपूर्ति का परीक्षण करें।
| इंटेलिजेंट कैपेसिटिव फ्लूइड लेवल गेज के लिए केएसएलवी चयन तालिका | |
|---|---|
| उत्पाद का प्रकार | 605 (कोई डिस्प्ले मॉडल नहीं) 606 (कोई डिस्प्ले मॉडल नहीं) |
| उत्पादन में संकेत | एलईडी डिस्प्ले के साथ 4-20mA सिग्नल आउटपुट आरएस485 आउटपुट |
| मापने की सीमा | एल500 (500मिमी) एल800 (800मिमी) एल1000 (1000मिमी) Lxxx (कस्टम लंबाई) |
| मीडिया को मापना | पानी, डीज़ल, या अन्य निर्दिष्ट मीडिया |
| उदाहरण विन्यास | केएसएलवी 605 4-20एमए एल800 वॉटर एनए |
