ब्रांड नाम:
Honeywell
प्रमाणन:
CE
मॉडल संख्या:
मॉडल 435

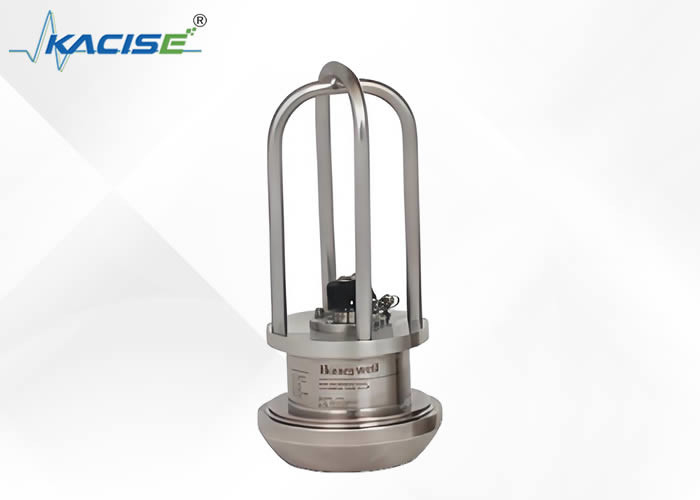

मॉडल 435 दबाव सेंसर
060-P186-01
मॉडल 435 विंग यूनियन प्रेशर सेंसर, 5000 पीएसआई, ±0.2 % एफएसएस सटीकता, तापमान मुआवजा, दो तार शंट कैलिब्रेशन, बेन्डीक्स पीटी 6-पिन (पीटीआईएच-10-6पी) विद्युत समापन, वीको® 1502 दबाव पोर्ट,6-पिन मानक वायरिंग, और Inconel® X-750 गीला डायफ्राम मॉडल 434/435/437 विंग यूनियन/हैमर यूनियन दबाव सेंसर तेल और गैस अनुप्रयोगों के साथ-साथ उत्तेजना और परिसंचरण प्रणालियों के लिए डिज़ाइन किए गए हैं।वे एक सभी वेल्डेड के रूप में निर्मित कर रहे हैं, स्टेनलेस स्टील असेंबली सेंसर डायफ्राम और विंग यूनियन फिटिंग के साथ एक भाग के रूप में मशीनीकृत, जो हेर्मेटिक अखंडता प्रदान करता है और मल्टी-पीस भागों के मुकाबले मीडिया रिसाव को कम करता है।दबाव सेंसर अलगाव व्यासपीठ को कम करने के लिए हैमर अप के दौरान शून्य-शिफ्ट और क्षेत्र में लंबी अवधि के संकेत बहाव को समाप्त करता है. Weco® 1502, 2002, और 2202 विंग यूनियन संगत फिटिंग Inconel® X-750, या वैकल्पिक NACE- अनुरूप Inconel® 718 से मशीनीकृत हैं, जिससे घर्षण और संक्षारक मीडिया के साथ उपयोग की अनुमति मिलती है।हनीवेल के स्वामित्व वाले स्टेनलेस स्टील के विद्युत कनेक्शन से बेहतर माध्यमिक दबाव नियंत्रण मिलता हैविशेष असेंबली प्रक्रियाएं क्षेत्र में विश्वसनीय प्रदर्शन के लिए बढ़े हुए सदमे और कंपन प्रदान करती हैं।
060-P186-02
मॉडल 435 विंग यूनियन प्रेशर सेंसर, 10000 पीएसआई, ±0.2 % एफएसएस सटीकता, तापमान मुआवजा, दो तार शंट कैलिब्रेशन, बेन्डीक्स पीटी 6-पिन (पीटीआईएच -10-6 पी) विद्युत समापन, वीको® 1502 दबाव पोर्ट,6-पिन मानक वायरिंग,और Inconel® X-750 गीला डायफ्राम मॉडल 434/435/437 विंग यूनियन/हैमर यूनियन दबाव सेंसर तेल और गैस अनुप्रयोगों के साथ-साथ उत्तेजना और परिसंचरण प्रणालियों के लिए डिज़ाइन किए गए हैंवे पूरी तरह से वेल्डेड, स्टेनलेस स्टील की एक इकाई के रूप में निर्मित होते हैं जिसमें सेंसर डायफ्राम और विंग यूनियन फिटिंग एक भाग के रूप में मशीनीकृत होते हैं,जो हेर्मेटिक अखंडता प्रदान करता है और मल्टी-पीस भागों के मुकाबले मीडिया रिसाव को कम करता है. पृथक दबाव सेंसर व्यासपीठ को कम करने के दौरान शून्य शिफ्ट है और क्षेत्र में लंबी अवधि के संकेत बहाव को समाप्त करता है।और 2202 विंग यूनियन संगत फिटिंग मशीनीकृत हैं
060-P186-03
मॉडल 435 विंग यूनियन प्रेशर सेंसर, 15000 पीएसआई, ±0.2 % एफएसएस सटीकता, तापमान मुआवजा, दो तार शंट कैलिब्रेशन, बेन्डीक्स पीटी 6-पिन (पीटीआईएच -10-6 पी) विद्युत समापन, वीको® 1502 दबाव पोर्ट,6-पिन मानक वायरिंग,और Inconel® X-750 गीला डायफ्राम मॉडल 434/435/437 विंग यूनियन/हैमर यूनियन दबाव सेंसर तेल और गैस अनुप्रयोगों के साथ-साथ उत्तेजना और परिसंचरण प्रणालियों के लिए डिज़ाइन किए गए हैंवे पूरी तरह से वेल्डेड, स्टेनलेस स्टील की एक इकाई के रूप में निर्मित होते हैं जिसमें सेंसर डायफ्राम और विंग यूनियन फिटिंग एक भाग के रूप में मशीनीकृत होते हैं,जो हेर्मेटिक अखंडता प्रदान करता है और मल्टी-पीस भागों के मुकाबले मीडिया रिसाव को कम करता है. पृथक दबाव सेंसर व्यासपीठ को कम करने के दौरान शून्य शिफ्ट है और क्षेत्र में लंबी अवधि के संकेत बहाव को समाप्त करता है।और 2202 विंग यूनियन संगत फिटिंग Inconel® X-750 से मशीनीकृत हैं, या वैकल्पिक NACE- अनुरूप Inconel® 718, घर्षण और संक्षारक मीडिया के साथ उपयोग की अनुमति देता है।हनीवेल के स्वामित्व वाले स्टेनलेस स्टील के विद्युत कनेक्शन से बेहतर माध्यमिक दबाव नियंत्रण मिलता हैविशेष असेंबली प्रक्रियाएं क्षेत्र में विश्वसनीय प्रदर्शन के लिए बढ़े हुए सदमे और कंपन प्रदान करती हैं।
060-P186-04
मॉडल 435 विंग यूनियन प्रेशर सेंसर, 6000 पीएसआई, ±0.2 % एफएसएस सटीकता, तापमान मुआवजा, दो तार शंट कैलिब्रेशन, बेन्डीक्स पीटी 6-पिन (पीटीआईएच-10-6पी) विद्युत समापन, वीको® 1502 दबाव पोर्ट,6-पिन मानक वायरिंग, और Inconel® X-750 गीला डायफ्राम मॉडल 434/435/437 विंग यूनियन/हैमर यूनियन दबाव सेंसर तेल और गैस अनुप्रयोगों के साथ-साथ उत्तेजना और परिसंचरण प्रणालियों के लिए डिज़ाइन किए गए हैं।वे एक सभी वेल्डेड के रूप में निर्मित कर रहे हैं, स्टेनलेस स्टील असेंबली सेंसर डायफ्राम और विंग यूनियन फिटिंग के साथ एक भाग के रूप में मशीनीकृत, जो हेर्मेटिक अखंडता प्रदान करता है और मल्टी-पीस भागों के मुकाबले मीडिया रिसाव को कम करता है।दबाव सेंसर अलगाव व्यासपीठ को कम करने के लिए हैमर अप के दौरान शून्य-शिफ्ट और क्षेत्र में लंबी अवधि के संकेत बहाव को समाप्त करता है. Weco® 1502, 2002, और 2202 विंग यूनियन संगत फिटिंग Inconel® X-750, या वैकल्पिक NACE- अनुरूप Inconel® 718 से मशीनीकृत हैं, जिससे घर्षण और संक्षारक मीडिया के साथ उपयोग की अनुमति मिलती है।हनीवेल के स्वामित्व वाले स्टेनलेस स्टील के विद्युत कनेक्शन से बेहतर माध्यमिक दबाव नियंत्रण मिलता हैविशेष असेंबली प्रक्रियाएं क्षेत्र में विश्वसनीय प्रदर्शन के लिए बढ़े हुए सदमे और कंपन प्रदान करती हैं।
ग्राहकों के लिए मूल्य
टिकाऊःवेको® विंग यूनियन संगत फिटिंग Inconel® X-750, या वैकल्पिक NACE- अनुरूप Inconel® 718 से मशीनीकृत हैं, जिससे घर्षण और संक्षारक मीडिया के साथ उपयोग की अनुमति मिलती है।सुरक्षा पिंजरे विकल्प विद्युत कनेक्शन सुरक्षा प्रदान करता है.
विश्वसनीयःपूरी तरह से वेल्डेड, स्टेनलेस स्टील असेंबली, सदमे/ कंपन रेटिंग और अलग दबाव सेंसर डायफ्राम विश्वसनीयता बढ़ाता है।
सटीकःउच्च सटीकता विकल्प वास्तविक मापा दबाव मूल्य में विश्वास प्रदान करता है, विशेष रूप से दबाव में छोटे परिवर्तन के लिए, आवश्यकतानुसार ड्रिलिंग ऑपरेशन समायोजन की अनुमति देता है।
उपलब्धता और सेवा:वैश्विक विनिर्माण और समर्थन हनीवेल को अनुकूलित उत्पादों को जल्दी से प्रदान करने की अनुमति देता है, जिससे ग्राहकों को परियोजना समयरेखा को पूरा करने में मदद मिलती है।
उत्पाद विशेषताएं
KENNDATEN
अनुसूचित जनजाति
पैरामीटर
| 060-P186-01 | 060-P186-02 | 060-P186-03 | 060-P186-04 | |
| रूप कारक | तेल एवं गैस | तेल एवं गैस | तेल एवं गैस | तेल एवं गैस |
| दबाव सीमा | 5,000 पीएसआई | 10,000 पीएसआई | 15,000 पीएसआई | 6,000 पीएसआई |
| दबाव इकाई | गेज | गेज | गेज | गेज |
| सटीकता | ±0.2 % एफएसएस | ±0.2 % एफएसएस | ±0.2 % एफएसएस | ±0.2 % एफएसएस |
| आउटपुट | 4 एमए से 20 एमए, दो तार | 4 एमए से 20 एमए, दो तार | 4 एमए से 20 एमए, दो तार | 4 एमए से 20 एमए, दो तार |
| संकल्प | अनंत | अनंत | अनंत | अनंत |
| कैलिब्रेशन | दो तारों का शंट कैलिब्रेशन | दो तारों का शंट कैलिब्रेशन | दो तारों का शंट कैलिब्रेशन | दो तारों का शंट कैलिब्रेशन |
| मीडिया | संक्षारक और घर्षण सेवा, Inconel® X-750 | संक्षारक और घर्षण सेवा, Inconel® X-750 | संक्षारक और घर्षण सेवा, Inconel® X-750 | संक्षारक और घर्षण सेवा, Inconel® X-750 |
| तापमान (ऑपरेटिंग) | -40 °C से 125 °C [-40 °F से 257 °F] | -40 °C से 125 °C [-40 °F से 257 °F] | -40 °C से 125 °C [-40 °F से 257 °F] | -40 °C से 125 °C [-40 °F से 257 °F] |
| तापमान (मुआवजा) | -40 °C से 85 °C [-40 °F से 185 °F] | -40 °C से 85 °C [-40 °F से 185 °F] | -40 °C से 85 °C [-40 °F से 185 °F] | -40 °C से 85 °C [-40 °F से 185 °F] |
| तापमान प्रभाव (शून्य) | <±0.018 %FSS/°C [0.01 %FSS/°F] | <±0.018 %FSS/°C [0.01 %FSS/°F] | <±0.018 %FSS/°C [0.01 %FSS/°F] | <±0.018 %FSS/°C [0.01 %FSS/°F] |
| तापमान प्रभाव (टर्म) | <±0.018 %पाठ/°C [0.01 %पाठ/°F] | <±0.018 %पाठ/°C [0.01 %पाठ/°F] | <±0.018 %पाठ/°C [0.01 %पाठ/°F] | <±0.018 %पाठ/°C [0.01 %पाठ/°F] |
| सील करना | हेर्मेटिक सील IP68/NEMA 6P | हेर्मेटिक सील IP68/NEMA 6P | हेर्मेटिक सील IP68/NEMA 6P | हेर्मेटिक सील IP68/NEMA 6P |
| विद्युत समापन (एसटीडी) | Bendix PT 6-पिन, PTIH-10-6P | Bendix PT 6-पिन, PTIH-10-6P | Bendix PT 6-पिन, PTIH-10-6P | Bendix PT 6-पिन, PTIH-10-6P |
| इन्सुलेशन प्रतिरोध | >100 MOhm @ 20 Vdc | >100 MOhm @ 20 Vdc | >100 MOhm @ 20 Vdc | >100 MOhm @ 20 Vdc |
| शून्य और स्पैन समायोजन | क्षेत्र समायोज्य | क्षेत्र समायोज्य | क्षेत्र समायोज्य | क्षेत्र समायोज्य |
| आवृत्ति प्रतिक्रिया | 2500 Hz | 2500 Hz | 2500 Hz | 2500 Hz |
| आंतरिक एम्पलीफायर | 4 एमए से 20 एमए, दो तार, आंतरिक रूप से सुरक्षित | 4 एमए से 20 एमए, दो तार, आंतरिक रूप से सुरक्षित | 4 एमए से 20 एमए, दो तार, आंतरिक रूप से सुरक्षित | 4 एमए से 20 एमए, दो तार, आंतरिक रूप से सुरक्षित |
| सर्किट संरक्षण | आपूर्ति के तारों की उल्टा ध्रुवीयता संरक्षण | आपूर्ति के तारों की उल्टा ध्रुवीयता संरक्षण | आपूर्ति के तारों की उल्टा ध्रुवीयता संरक्षण | आपूर्ति के तारों की उल्टा ध्रुवीयता संरक्षण |
| आरएफआई/ईएमआई सुरक्षा | शोर प्रतिरोध 2.7 GHz तक | शोर प्रतिरोध 2.7 GHz तक | शोर प्रतिरोध 2.7 GHz तक | शोर प्रतिरोध 2.7 GHz तक |
| अतिभार (सुरक्षित) | 150% नामित एफएस या वीको® 1502 फिटिंग की सीमा | 150% नामित एफएस या वीको® 1502 फिटिंग की सीमा | 150% नामित एफएस या वीको® 1502 फिटिंग की सीमा | 150% नामित एफएस या वीको® 1502 फिटिंग की सीमा |
| अतिभार (विस्फोट) | Weco® 1502 फिटिंग का 250% नाममात्र दबाव या सीमा | Weco® 1502 फिटिंग का 250% नाममात्र दबाव या सीमा | Weco® 1502 फिटिंग का 250% नाममात्र दबाव या सीमा | Weco® 1502 फिटिंग का 250% नाममात्र दबाव या सीमा |
| गीले भागों की सामग्री | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 |
| मामले की सामग्री | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 |
| आंतरिक रूप से सुरक्षित विकल्प | हाँ | हाँ | हाँ | हाँ |
| वजन | 2.2 किलो [4.85 पाउंड] | 2.2 किलो [4.85 पाउंड] | 2.2 किलो [4.85 पाउंड] | 2.2 किलो [4.85 पाउंड] |
| दबाव पोर्ट | वेको® 1502 विंग यूनियन, मानक एपर्चर, Ø19,05 मिमी [0.75 इंच] | वेको® 1502 विंग यूनियन, मानक एपर्चर, Ø19,05 मिमी [0.75 इंच] | वेको® 1502 विंग यूनियन, मानक एपर्चर, Ø19,05 मिमी [0.75 इंच] | वेको® 1502 विंग यूनियन, मानक एपर्चर, Ø19,05 मिमी [0.75 इंच] |
| उत्पाद आयाम | Ø93,98 मिमी x 91,44 मिमी [Ø3.7 in x 3.6 in] | Ø93,98 मिमी x 91,44 मिमी [Ø3.7 in x 3.6 in] | Ø93,98 मिमी x 91,44 मिमी [Ø3.7 in x 3.6 in] | Ø93,98 मिमी x 91,44 मिमी [Ø3.7 in x 3.6 in] |
| एजेंसी अनुमोदन और मानक | CE, cFMus, EX और IEC Ex अनुमोदन | CE, cFMus, EX और IEC Ex अनुमोदन | CE, cFMus, EX और IEC Ex अनुमोदन | CE, cFMus, EX और IEC Ex अनुमोदन |
| यूएनएसपीएससी कोड | 41112110 | 41112110 | 41112110 | 41112110 |
| यूएनएसपीएससी कमोडिटी | 41112110 दबाव ट्रांसड्यूसर | 41112110 दबाव ट्रांसड्यूसर | 41112110 दबाव ट्रांसड्यूसर | 41112110 दबाव ट्रांसड्यूसर |
| उपलब्धता | विश्वव्यापी | विश्वव्यापी | विश्वव्यापी | विश्वव्यापी |
| श्रृंखला का नाम | 435 | 435 | 435 | 435 |
