उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
मॉडल संख्या:
केटीएफ

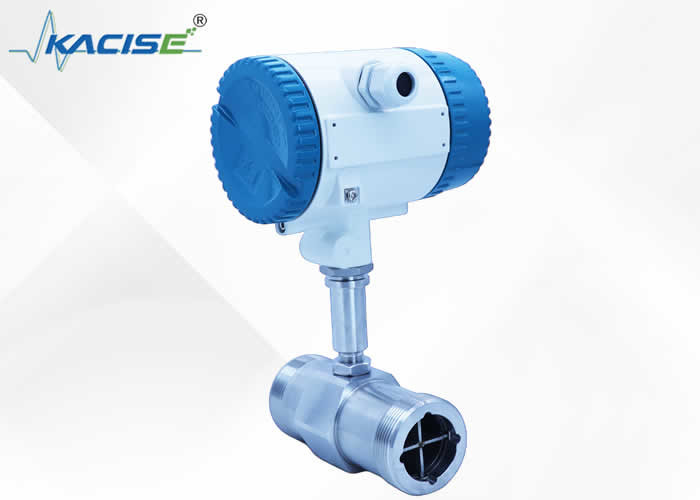

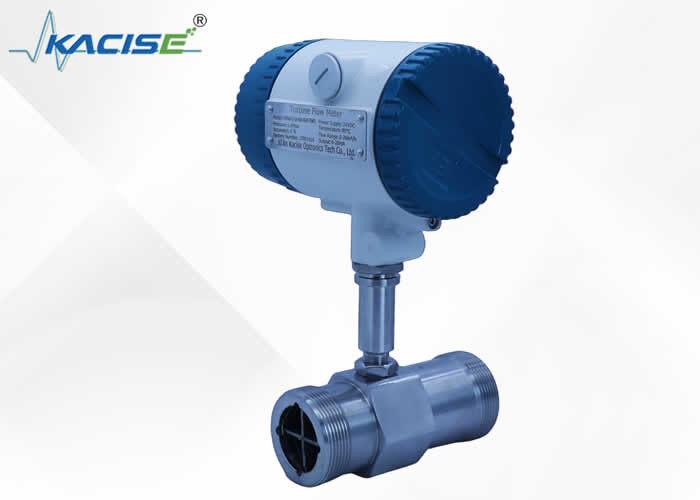

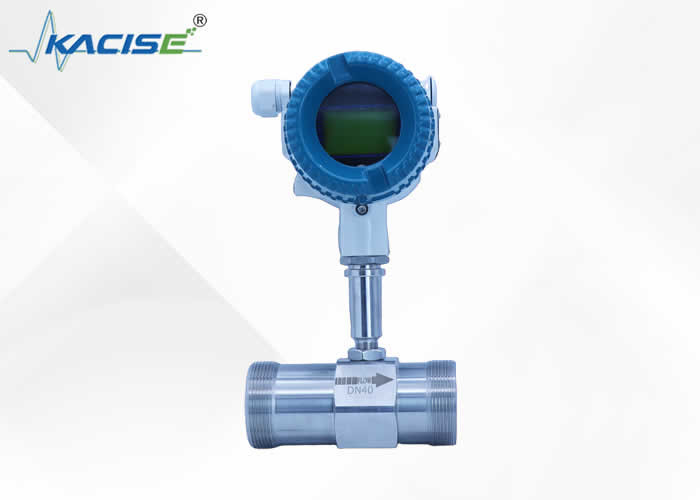

केटीएफ सीरीज टरबाइन फ्लोमीटर
परिचय
केटीएफ श्रृंखला टरबाइन प्रवाह मीटर शुद्ध या मूल रूप से स्वच्छ व्यक्तिगत तरल पदार्थों की माप के लिए उपयुक्त है, अकेले या संबंधित उपकरणों के साथ,और बंद पाइपलाइनों में वॉल्यूम प्रवाह या कुल वॉल्यूम को मापने के लिए इस्तेमाल किया जा सकता हैइसमें सरल संरचना, हल्के वजन, उच्च परिशुद्धता, अच्छी पुनः प्रयोज्यता, संवेदनशील प्रतिक्रिया, आसान स्थापना और रखरखाव आदि की विशेषताएं हैं।इसका व्यापक रूप से पेट्रोलियम जैसे उद्योगों में उपयोग किया जाता है।, रासायनिक उद्योग, जल आपूर्ति, खाद्य, दवा और वैज्ञानिक अनुसंधान और प्रयोग। यह एक आदर्श प्रवाह माप और ऊर्जा बचत मीटर है।
केटीएफ श्रृंखला टरबाइन प्रवाह मीटर पाइपलाइन में तरल के प्रवाह को विद्युत धड़कन संकेतों में परिवर्तित करता है,और प्रदर्शन उपकरणों या कंप्यूटर प्रणाली प्रसंस्करण के माध्यम से पाइपलाइन में तरल प्रवाह के माप या कुल मात्रा को पूरा करता है. उपाय.
तकनीकी विनिर्देश
|
पाइप का आकार (DN) मिमी |
प्रवाह सीमा ((m3/h) | नाममात्र दबाव (एमपीए) | ||
| 0.2% | 0.5 प्रतिशत | 1०% | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-1.2 | 6.3 | ||
| 15 | 1.2 ∙4 | 0.6 ¢6 | 0.4 ¢ 6 |
2.5 6.3 16 |
| 20 | 2 ¢ 6 | 0.8 ∙8 | 0.6 ¢ 8 | |
| 25 | 3 ¢ 10 | 1.2112 | 1.2112 | |
| 32 | ४११२ | 1.5 ¢15 | 1 ¢20 | |
| 40 | 8 ¢ 25 | ३३० | ३३० | |
| 50 | 12 ¢40 | ५५० | ५५० |
6.3 2.5 |
| 65 | १५६० | 7 ¢ 70 | 5 ¢ 70 | |
| 80 | 20 ¢ 100 | 16 ¢ 100 | १२१० | |
| 100 | 50 ¢ 160 | 25 ¢ 160 | 20 ¢ 200 | |
| 125 | 50 ¢ 200 | 30 ¢ 250 | 25 ₹280 | |
| 150 | 100 ¢ 300 | 50 ¢ 300 | 40 ¢ 400 | |
| 200 | 200 ¢ 600 | 100 ¢ 600 | 80 ¢ 800 | |
| 250 | 300 ₹1000 | 160 ₹1000 | 120 ₹1200 | 2.5 |
| 300 | 250 ₹1600 | |||
| 400 | 400 ₹2500 | |||
| 500 | 600 ₹4000 | |||
| परिवेश का तापमान | -20°+55°C |
| सापेक्ष तापमान | ५% ९५% |
| वायुमंडलीय दबाव | 86 ‰ 106 केपीए |
| सामान्य प्रकार मध्यम तापमान | -20 ̊+120°C |
| विस्फोट-प्रूफ प्रकार मध्यम तापमान | -20°70°C |
| विस्फोट-प्रूफ | dIIBT5 |
| विद्युत आपूर्ति |
दो तारः +24 वीडीसी तीन तारः+12VDC+24VDC |
| संबंध | थ्रेड या फ्लैंज |
आयाम
थ्रेड कनेक्शन
फ्लैंज कनेक्शन
|
पाइप का आकार डीएन (मिमी) |
सेंसर आयाम (मिमी) |
फ्लैंज आयाम (मिमी) | धागे का आकार | ||||||
| L | H | D | D1 | D2 | D3 | n-do | L1 ((मिमी) | जी | |
| 4 | 225 | 145 | आधा | ||||||
| 6 | 225 | 145 | आधा | ||||||
| 10 | 345 | 170 | आधा | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8 से 18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8 से 18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8 से 18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16 से 30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
अपनी पूछताछ सीधे हमें भेजें
