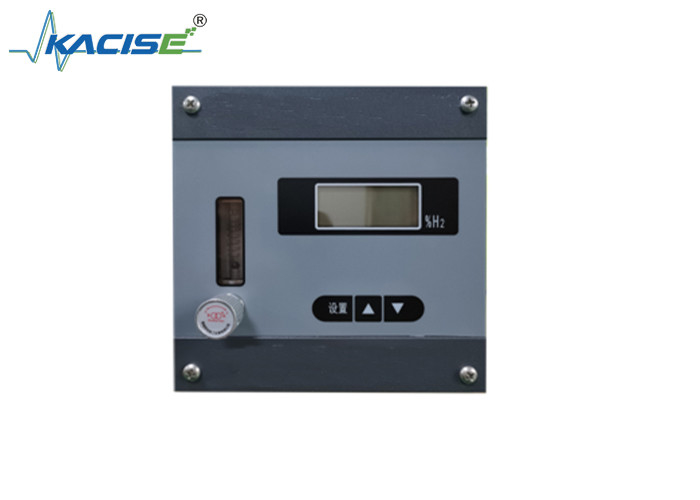

KTG122 पानी इलेक्ट्रोलिसिस से हाइड्रोजन और ऑक्सीजन उत्पादन के लिए हाइड्रोजन-ऑक्सीजन विश्लेषक

KTG122 पानी इलेक्ट्रोलिसिस से हाइड्रोजन और ऑक्सीजन उत्पादन के लिए हाइड्रोजन-ऑक्सीजन विश्लेषक

परिचय

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis, उर्वरक उत्पादन, पेट्रोकेमिकल उद्योग, वायु पृथक्करण और जैविक किण्वन।

मूल सिद्धांत

इस उपकरण में तीन इलेक्ट्रोड वाले इलेक्ट्रोकेमिकल सेंसर का प्रयोग किया जाता है। सेंसर में एक कार्यशील इलेक्ट्रोड, एक संदर्भ इलेक्ट्रोड और एक सहायक इलेक्ट्रोड होते हैं, जो दो सर्किट बनाते हैं।एक सर्किट इलेक्ट्रोड की प्रतिक्रिया प्रक्रिया के लिए है, और दूसरा एक इलेक्ट्रॉनिक सर्किट है जो इलेक्ट्रॉनों द्वारा गठित धारा को प्रसारित करता है। इस धारा की परिमाण गैस में हाइड्रोजन सामग्री का प्रतिनिधित्व करती है।

तकनीकी मापदंड

माप सीमाः 0.00 - 2.00%/4.00% (सीमा चयन योग्य)

अधिकतम अनुमेय त्रुटिः ± 2% एफएस

पुनरावृत्तिः ± 1% एफएस

संकल्पः 0.01%

प्रतिक्रिया समयः t90 ≤ 30s

शून्य बहावः ≤ ± 1% FS/7d

स्पैन ड्रिफ्टः ≤ ± 1% FS/7d

नमूना गैस प्रवाह दरः (300 ± 30) एमएल/मिनट

कार्य शक्ति आपूर्तिः 24VDC/220VAC

कार्य वातावरणः कार्य तापमानः -15°C - + 45°C; कार्य आर्द्रताः ≤90%RH

उपकरण की विशेषताएं

• उच्च-प्रदर्शन सेंसर: विद्युत रसायन सेंसर में लंबी सेवा जीवन, उच्च सटीकता और तेजी से प्रतिक्रिया की विशेषताएं हैं।
• कॉम्पैक्ट और लाइटवेट: इसकी मात्रा कम और वजन हल्का है, जिससे इसे आसानी से स्थापित किया जा सकता है।
• स्प्लिट विस्फोट-प्रूफ डिजाइनः इसमें स्प्लिट विस्फोट-प्रूफ डिजाइन अपनाया गया है।
• ऑन-साइट डिस्प्ले फंक्शन: यह ऑन-साइट डिस्प्ले फंक्शन के साथ आता है।
• लंबी दूरी का सिग्नल ट्रांसमिशन: आउटपुट सिग्नल 1000 मीटर तक की दूरी पर ट्रांसमिट किया जा सकता है।

आंतरिक रूप से सुरक्षित प्रकार

बाहरी आयामः 140 मिमी (चौड़ाई) × 140 मिमी (ऊंचाई) × 220 मिमी (गहराई)

कट-आउट आयामः 136 मिमी (चौड़ाई) × 136 मिमी (ऊंचाई)

बाहरी सुरक्षा बाधा पैरामीटरः Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0.02uF, Lp ≤ 1mH

वजनः 1.8 किलोग्राम

अग्निरोधी प्रकार

बाहरी आयामः 130mm * 136mm

एनालॉग आउटपुटः 4 - 20mA

डिजिटल आउटपुटः मॉडबस प्रोटोकॉल के साथ RS458 इंटरफ़ेस।

विस्फोट-प्रूफ चिह्नः Exd IIC T6

वजनः 1.8 किलोग्राम
