प्रमाणन:
CE
मॉडल संख्या:
Cerabar PMC51

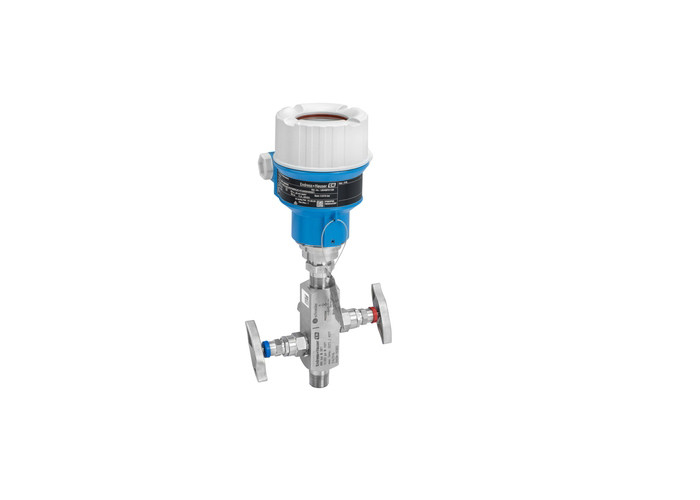

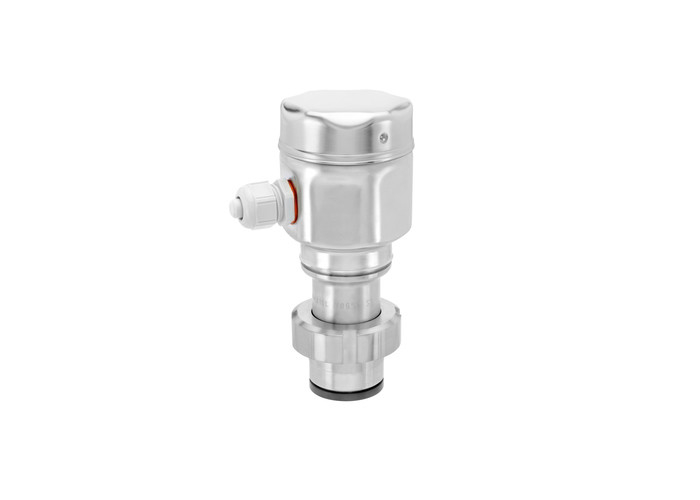

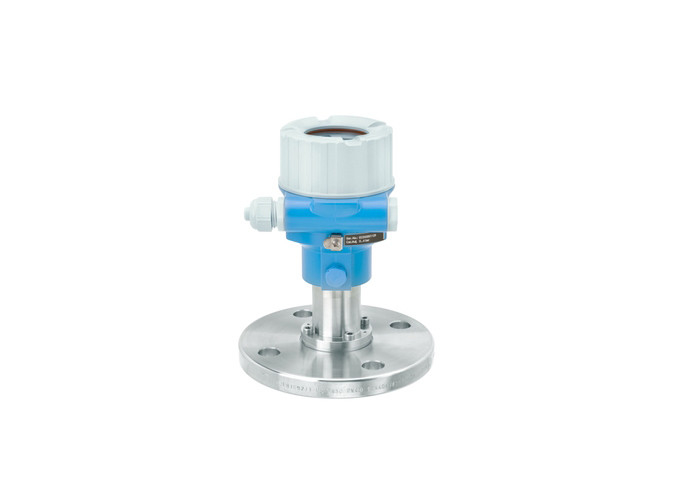

निरपेक्ष और गेज दबाव Cerabar PMC51
आवेदन का क्षेत्र
Cerabar PMC51 डिजिटल प्रेशर ट्रांसमीटर क्षमता, तेल मुक्त सिरेमिक माप सेल के साथ आमतौर पर प्रक्रिया और स्वच्छता अनुप्रयोगों में दबाव, स्तर,तरल पदार्थों और गैसों में मात्रा या द्रव्यमान माप. यह एकीकृत टूटने का पता लगाने के साथ वैक्यूम-प्रूफ सिरेमिक झिल्ली के लिए प्रणाली सुरक्षा के उच्च स्तर की गारंटी देता है। समायोज्य माप सीमा के साथ त्वरित सेटअप सरल कमीशन की अनुमति देता है,लागत कम करता है और समय बचाता हैIEC 61508 / IEC 61511 के अनुसार SIL2
एकल कक्ष एल्यूमीनियम या स्टेनलेस स्टील (316L) आवास।
प्रक्रिया कनेक्शनः धागे, फ्लैंग्स या स्वच्छ कनेक्शन
प्रक्रिया तापमानः -40 से 130°C (-40 से 266°F), 150°C (302°F) 1 घंटे के लिए
माप सीमाएंः -1/0 से 40 बार तक (-15/0 से 600 पीएसआई)
सटीकताः ±0.1%, "प्लेटिनम" ±0.075%
अंतर्राष्ट्रीय विस्फोट सुरक्षा प्रमाण पत्र, एसआईएल, स्वच्छता अनुमोदन, समुद्री अनुमोदन
लाभ
उत्पाद का वर्णन
| माप का सिद्धांत | पूर्ण और माप दबाव |
| विशेषता | कैपेसिटिव मापने वाली सेल और सिरेमिक प्रक्रिया पृथक डायफ्राम के साथ स्मार्ट और विश्वसनीय दबाव ट्रांसमीटर (Ceraphire) |
| आपूर्ति वोल्टेज | 4...20 एमए हार्ट 11,5...45V सीसी (नॉन एक्स): Ex ia: 11,5...30V DC प्रोफिबस पीए: 9...32 वी डीसी (नॉन एक्स) फाउंडेशन फील्डबस: 9...32 वी डीसी (नॉन एक्स) |
| संदर्भ की सटीकता | मानक 0.1% प्लैटिनम 0.075% |
| दीर्घकालिक स्थिरता | 0.2% यूआरएल/वर्ष 0.4% यूआरएल/ 5 वर्ष 0यूआरएल का 0.5%/ 10 वर्ष |
| प्रक्रिया का तापमान | -40°C...+130°C ((-40°F...+266°F) +150°C 1 घंटे के लिए ((+302°F 1 घंटे के लिए) |
| परिवेश का तापमान | -40°C...+85°C ((-40°F...+185°F) |
| माप सेल | 100 mbar...40 bar ((1.5 psi...600 psi) सापेक्ष/ पूर्ण |
| सबसे छोटा कैलिब्रेटेबल स्पैन | 10 mbar (0.15 psi) |
| वैक्यूम प्रतिरोध | 0 mbar abs. |
| मैक्स. नीचे बारी | 20:1 |
| अधिकतम अतिचाप सीमा | 60 बार (900 पीएसआई) |
| प्रक्रिया कनेक्शन | थ्रेडः G1/2...G2, R1/2, MNPT1/2 फ्लैंज: DN25...DN80, एएसएमई 1"...4", JIS 10K |
| प्रक्रिया कनेक्शन स्वच्छ | त्रि-क्लैम्प DIN11851 DIN11864-1 NEUMO वैरिएंट N एसएमएस डीआरडी |
| सामग्री प्रक्रिया झिल्ली | सिरेमिक |
| सामग्री गास्केट | विटोन, ईपीडीएम, एनबीआर, कालेज़ |
| भरने का द्रव | कोई नहीं, सूखी मापने की सेल |
| सामग्री आवास | मुद्रित एल्यूमीनियम, AISI 316L |
| संचार | 4...20 एमए 4...20 एमए हार्ट PROFIBUS PA फाउंडेशन फील्डबस आईओ-लिंक |
| प्रमाणपत्र / अनुमोदन | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, UK Ex |
| सुरक्षा अनुमोदन | एसआईएल |
| डिजाइन अनुमोदन | EN10204-3.1 NACE MR0175 |
| स्वच्छता संबंधी अनुमोदन | सीओसी ASME-BPE 3A, ईएचईडीजी |
| समुद्री अनुमोदन | जीएल/एबीएस/एलआर/बीवी/डीएनवी |
| पेयजल अनुमोदन | एनएसएफ |
| उत्तराधिकारी | PMC51B |
