प्रमाणन:
CE
मॉडल संख्या:
DELTABAR FMD77
वीडियो
वीडियो
वीडियो
वीडियो

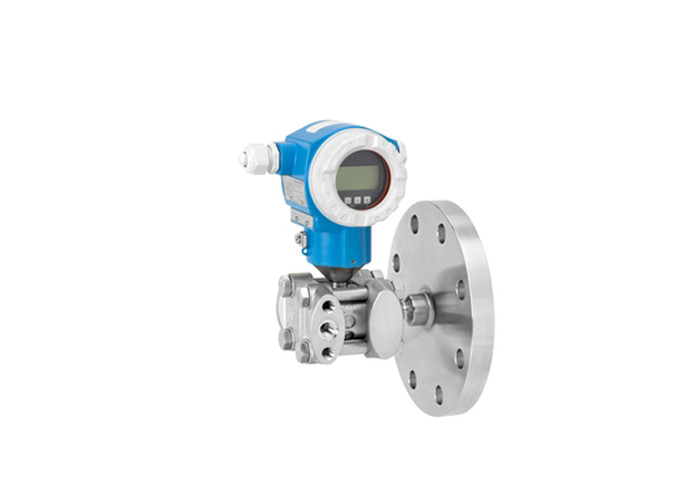

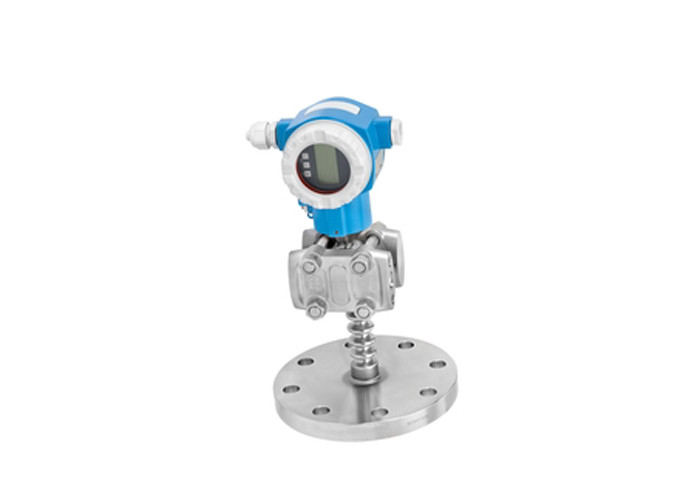

अंतर दबाव डेल्टाबार FMD77
आवेदन का क्षेत्र
धातु सेंसर के साथ डेल्टाबार एफएमडी77 अंतर दबाव ट्रांसमीटर में एकतरफा डायाफ्राम सील या दोनों तरफ डायाफ्राम सील का उपयोग किया जाता है।आम तौर पर प्रक्रिया उद्योग में तरल पदार्थों में निरंतर स्तर माप के लिए प्रयोग किया जाता हैएकीकृत हिस्टोरोम डेटा मॉड्यूल प्रक्रिया और उपकरण मापदंडों के प्रबंधन को आसान बनाता है। IEC 61508 के अनुसार SIL3 सुरक्षा अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है।
तरल पदार्थों में स्तर, आयतन या द्रव्यमान मापने के लिए।
प्रक्रिया कनेक्शनः धागे और फ्लैंग्स
तापमान: -70 से 400°C (-94 से 752°F)
माप सीमाः 100mbar से 16bar (1.5 से 240psi)
सटीकताः ±0.075%
अंतर्राष्ट्रीय विस्फोट सुरक्षा प्रमाण पत्र, ओवरफिल रोकथाम WHG, स्वच्छता अनुमोदन, समुद्री अनुमोदन, SIL
लाभ
उत्पाद का वर्णन
| माप का सिद्धांत | अंतर दबाव |
| विशेषता | धातु के मापने वाले डायफ्राम के साथ डिजिटल ट्रांसमीटर, एक तरफ डायफ्राम सील के साथ मॉड्यूलर ट्रांसमीटर दीर्घकालिक स्थिरता माध्यमिक प्रक्रिया बाधा स्वयं निदान कार्यों के माध्यम से सुरक्षा में सुधार |
| आपूर्ति वोल्टेज | 4...20 एमए हार्ट 10,5...45V सीसी (नॉन एक्स): Ex ia: 10,5...30V DC प्रोफिबस पीए: 9...32 वी डीसी (नॉन एक्स) फाउंडेशन फील्डबस: 9...32 वी डीसी (नॉन एक्स) |
| संदर्भ की सटीकता | 0,075% + डायफ्राम सील का प्रभाव |
| दीर्घकालिक स्थिरता | 0.08 % यूआरएल/वर्ष 0.14% यूआरएल/ 5 वर्ष 0.27% यूआरएल/ 10 वर्ष |
| प्रक्रिया का तापमान | -40°C...400°C ((-40°F...752°F) |
| परिवेश का तापमान | -50°C...85°C ((-58°F...185°F) |
| माप सेल | 100 एमबीआर...16 बार (40 inH20...240 psi) |
| सबसे छोटा कैलिब्रेटेबल स्पैन | 5 mbar (0.075 psi) |
| वैक्यूम प्रतिरोध | 50 mbar (0.73 psi) |
| मैक्स. नीचे बारी | 100:1 |
| अधिकतम अतिचाप सीमा | 160 बार (2400 पीएसआई) |
| प्रक्रिया कनेक्शन | निम्न दबाव पक्षः 1/4-18एनपीटी आरसी1/4" उच्च दबाव पक्षः फ्लैंग्स (DIN, ASME, JIS) |
| सामग्री प्रक्रिया झिल्ली | 316L, मिश्र धातुC, टैंटल, सोना-रोडियम, पीटीएफई |
| सामग्री गास्केट | कोई नहीं, डायफ्राम सील वेल्डेड |
| भरने का द्रव | सिलिकॉन तेल, निष्क्रिय तेल, वनस्पति तेल कम तापमान का तेल उच्च तापमान वाला तेल |
| सामग्री आवास | 316L, डाई-कास्ट एल्यूमीनियम |
| संचार | 4...20 एमए हार्ट PROFIBUS PA फाउंडेशन फील्डबस |
| प्रमाणपत्र / अनुमोदन | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC, UK Ex |
| सुरक्षा अनुमोदन | एसआईएल |
| डिजाइन अनुमोदन | NACE MR0175 EN10204-3.1 |
| विशेषताएं | नैदानिक कार्य |
| उत्तराधिकारी | PMD78B |
