प्रमाणन:
CE
मॉडल संख्या:
CERABAR PMP55

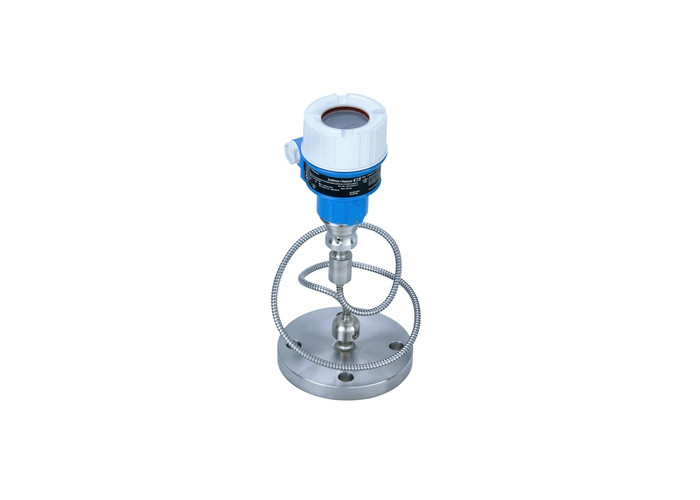

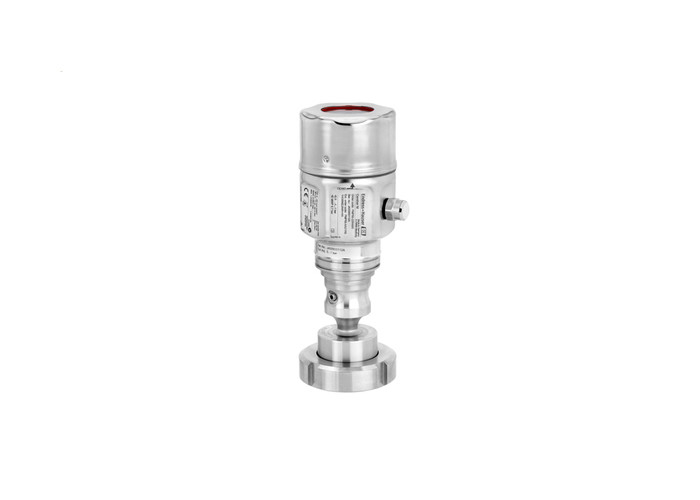

निरपेक्ष और गेज दबाव Cerabar PMP55
आवेदन का क्षेत्र
Cerabar PMP55 डिजिटल प्रेशर ट्रांसमीटर धातु डायफ्राम सील के साथ आमतौर पर प्रक्रिया और स्वच्छता अनुप्रयोगों में तरल पदार्थों में दबाव, स्तर, आयतन या द्रव्यमान मापने के लिए उपयोग किया जाता है।उच्च दबाव के साथ-साथ चरम प्रक्रिया तापमान अनुप्रयोगों के लिए उपयुक्त -70 से 400 °C (-94 से 750 °F) तक. समायोज्य माप रेंज के साथ त्वरित सेटअप सरल कमीशन की अनुमति देता है, लागत को कम करता है और समय बचाता है। IEC 61508 और IEC 61511 के अनुसार SIL2
एकल कक्ष एल्यूमीनियम या स्टेनलेस स्टील (316L) आवास।
प्रक्रिया कनेक्शनः धागे, फ्लैंग्स या स्वच्छ कनेक्शन
प्रक्रिया तापमानः -70 से 400°C (-94 से 752°F)
माप सीमाः -1/0 से 400 बार तक (-15/0 से 6,000 पीएसआई तक)
सटीकताः ±0.15%, "प्लेटिनम" ±0.075%
अंतर्राष्ट्रीय विस्फोट सुरक्षा प्रमाण पत्र, एसआईएल, स्वच्छता अनुमोदन, समुद्री अनुमोदन
लाभ
उत्पाद का वर्णन
| माप का सिद्धांत | पूर्ण और माप दबाव |
| विशेषता | स्मार्ट और विश्वसनीय दबाव ट्रांसमीटर, पिज़ोरेसिटिव माप सेल के साथ |
| और धातु वेल्डेड प्रक्रिया डायफ्राम और डायफ्राम सील को अलग करती है। | |
| आपूर्ति वोल्टेज | 4...20 एमए हार्ट 11,5...45V सीसी (नॉन एक्स): Ex ia: 11,5...30V DC प्रोफिबस पीए: 9...32 वी डीसी (नॉन एक्स) फाउंडेशन फील्डबस: 9...32 वी डीसी (नॉन एक्स) |
| संदर्भ की सटीकता | मानक 0.15% प्लैटिनम 0.075% |
| दीर्घकालिक स्थिरता | 0.1% यूआरएल/वर्ष 0.2% यूआरएल/ 5 वर्ष 0.25 प्रतिशत यूआरएल/ 10 वर्ष |
| प्रक्रिया का तापमान | -70°C...+400°C ((-94°F...+752°F) |
| परिवेश का तापमान | -40°C...+85°C ((-40°F...+185°F) |
| माप सेल | 400 mbar...400 bar ((5.8 psi...6000 psi) सापेक्ष/ पूर्ण |
| सबसे छोटा कैलिब्रेटेबल स्पैन | 20 एमबीआर (0.3 पीएसआई) |
| वैक्यूम प्रतिरोध | 50 mbar (0.73 psi) |
| मैक्स. नीचे बारी | 20:1 |
| अधिकतम अतिचाप सीमा | 600 बार (9000 पीएसआई) |
| प्रक्रिया कनेक्शन | थ्रेडः G1/2...G2, MNPT1/2...MNPT2 फ्लैंज: DN25...DN100, एएसएमई 1"...4", JIS 10k डायफ्राम सील |
| प्रक्रिया कनेक्शन स्वच्छ | त्रि-क्लैम्प DIN11851 DIN11864-1 NEUMO भिन्न एसएमएस डीआरडी सार्वभौमिक एडाप्टर |
| सामग्री प्रक्रिया झिल्ली | 316L, मिश्र धातुC, टैंटल, पीटीएफई, रोडियम>सोना |
| सामग्री गास्केट | कोई नहीं, डायफ्राम वेल्डेड |
| भरने का द्रव | सिलिकॉन तेल, निष्क्रिय तेल, वनस्पति तेल, उच्च तापमान तेल, कम तापमान का तेल, |
| सामग्री आवास | मुद्रित एल्यूमीनियम, AISI 316L |
| संचार | 4...20 एमए 4...20 एमए हार्ट PROFIBUS PA फाउंडेशन फील्डबस आईओ-लिंक |
| प्रमाणपत्र / अनुमोदन | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, UK Ex |
| सुरक्षा अनुमोदन | एसआईएल |
| डिजाइन अनुमोदन | EN10204-3.1 NACE MR0103 |
| स्वच्छता संबंधी अनुमोदन | सीओसी ASME-BPE 3A, ईएचईडीजी |
| समुद्री अनुमोदन | जीएल/एबीएस/एलआर/बीवी/डीएनवी |
| विशेषताएं | TempC झिल्ली |
| उत्तराधिकारी | PMP51B |
